光纤跳线PC、UPC、APC端面有什么区别？

为了让两根光纤的端面能够更好的接触，光纤跳线的插芯端面通常被研磨成不同结构。常见的研磨方式主要有：PC、APC、UPC。PC/APC/UPC代表了陶瓷插芯的前端面结构。

什么是PC光纤连接器？

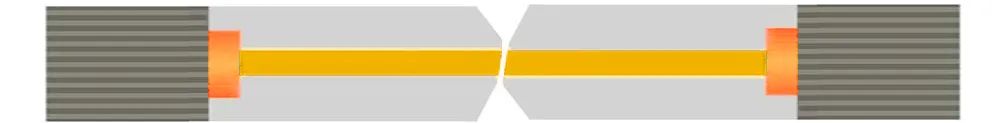

PC是光纤端面是平的，插芯表面研磨成轻微球面，光纤纤芯位于弯曲最高点，这样可有效减少光纤组件之间的空气隙，使两个光纤端面达到物理接触。它是OM1和OM2多模光纤上最常见的抛光类型。其对接端面是物理接触，即端面呈凸面拱型结构，其接头截面是平的。


PC光纤连接器

什么是UPC光纤连接器？

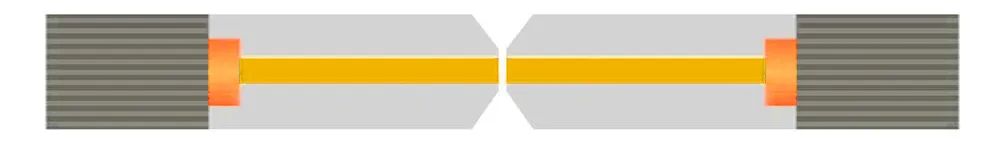

UPC光纤端面并不是完全平的，有一个轻微的弧度以达到更精准的对接。UPC是在PC的基础上更加优化了端面抛光和表面光洁度，端面看起来更加呈圆顶状。具有更好的表面光洁度。UPC连接器依赖机器抛光，回波损耗比PC光纤连接器高，接近-50dB或更高。


UPC光纤连接器

什么是APC光纤连接器？

APC为斜面物理接触，光纤端面通常研磨成8°斜面。可让光纤端面更紧密，并且将光通过其斜面角度反射到包层而不是直接返回到光源处， 提供了更好的连接性能。通常应用于广电和早期的CATV应用网络中，其光纤接头采用了带倾角的端面，可以改善电视信号的质量，主要原因是电视信号是模拟光调制，当接头耦合面是垂直的时候，反射光沿原路径返回。


APC光纤连接器

外观上区分为颜色不同 PC/UPC光纤连接器接头外壳是蓝色，APC光纤连接器接头外壳通常是绿色的。

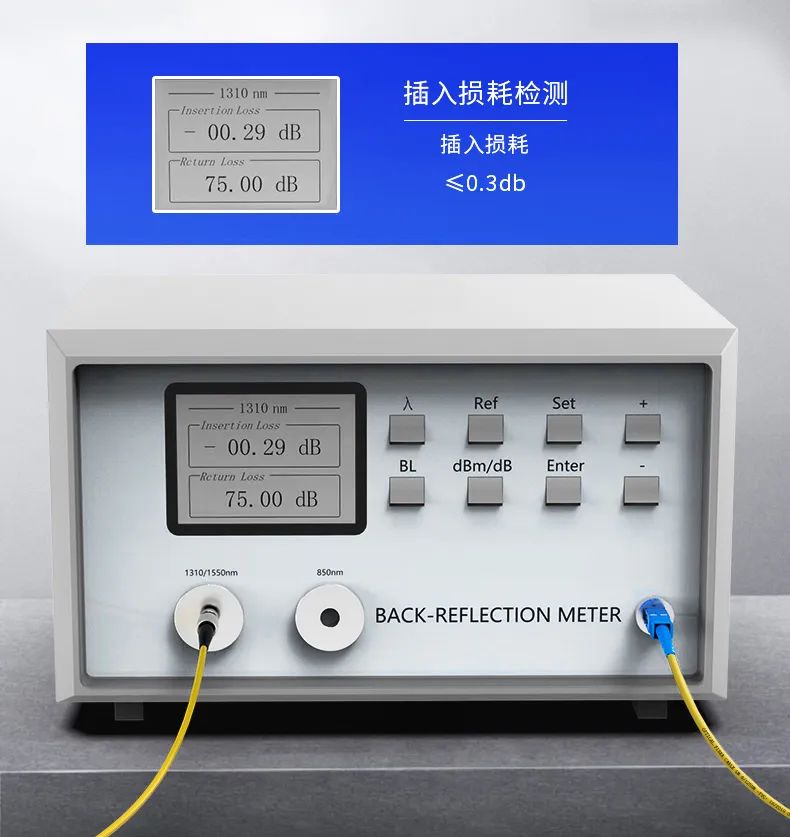

回波损耗和插入损耗不同 不同的研磨方式决定了光纤传输质量，主要体现在回波损耗和插入损耗。插入损耗（Insertion Loss）是指通过连接器或电缆产生的信号损耗。一般情况下，PC、UPC和APC连接器的典型插入损耗应小于0.3dB。与APC连接器相比，由于空气间隙更小，UPC/PC连接器通常更容易实现低插入损耗。插入损耗也可能由连接器端面之间的灰尘微粒引起。


PC、UPC、APC光纤连接器分别应用在哪些场景？

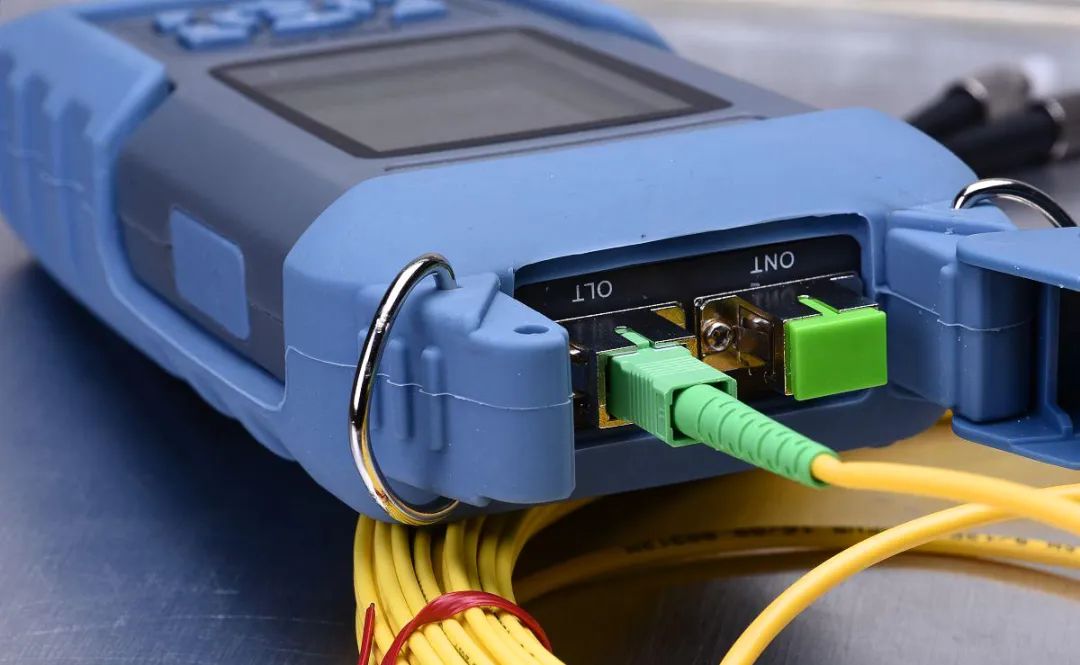

APC光纤连接器具有较低的反射损耗，通常用于需要更高性能连接的场合，如光纤系统之间的连接，也被广泛应用于光纤测量、测试仪器和设备中，以确保准确的测量结果。

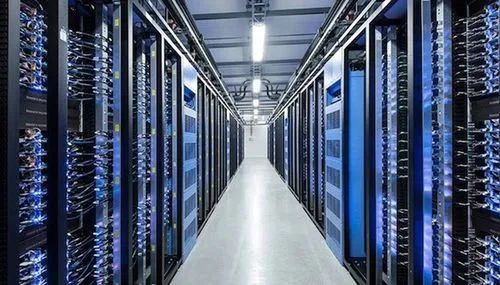

UPC/PC光纤连接器常用于基础网络中，包括局域网（LAN）、广域网（WAN）、数据中心、办公室网络和普通的数据传输场景，例如连接设备如交换机计算机与路由器、监控摄像头、多媒体设备等。


综上所述，PC和UPC是常用的光纤连接器，与光模块使用较多的更是PC与UPC，不同的光接口选用不同的光纤头即可。而APC光纤连接器只有特殊场景才会用到，在选购光纤连接器时，应该考虑实际应用场景再做选择。
