VUE3 STEP,STP,3DM,3DS,AMF,STL,3D模型在线文件查看

STEP,STP,3DM,3DS,AMF,STL,3D模型在线文件查看

体验地址 http://114.55.230.54/3D/STEP

1、需求背景

在数字化浪潮中，3D 模型格式（如 step、stp、amf、3dm、3ds、3mf 等）的在线浏览需求，本质上是**数字化协同、轻量化交互、全流程数据贯通**的必然结果。这些格式覆盖了从设计、制造到建筑、运维的全产业链，其在线浏览需求与数字化转型的核心目标深度绑定。

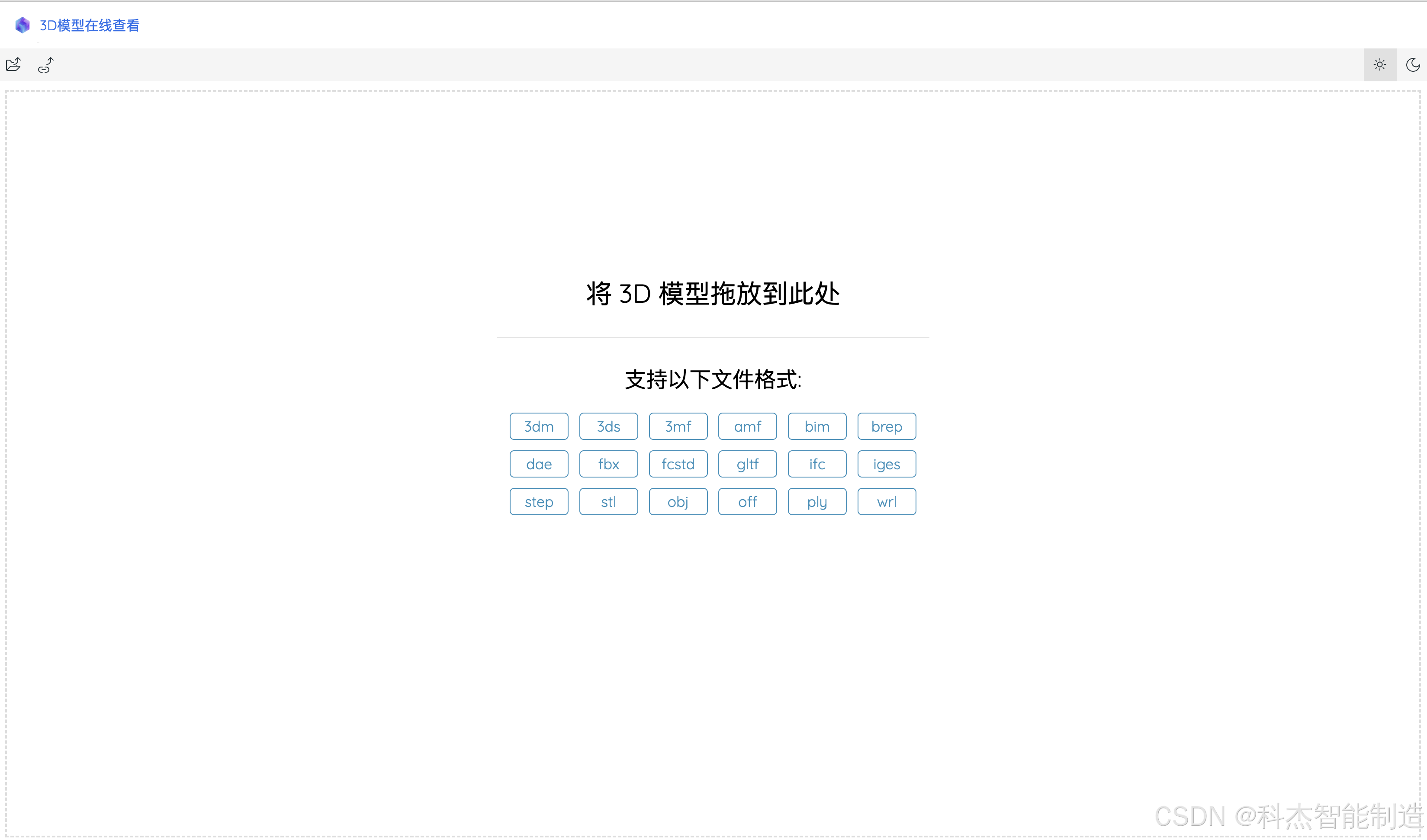

2、支持文件格式

3dm, 3ds, 3mf, amf, bim, brep, dae, fbx, fcstd, gltf, ifc, iges, step, stp, stl, obj, off, ply, wrl

2.1、这些格式的在线浏览需求，对应着数字化转型中不同行业的具体痛点

| 格式类型 | 典型场景 | 数字化需求本质 |

| ----------------------------------------- | ---------------------------------- | ------------------------------------------------------------ |

| **工业设计类**（3dm、step、iges、brep） | 跨企业协同设计、供应商审核零件图纸 | 制造业数字化要求 “设计 - 生产 - 供应链” 数据实时同步，在线浏览让上下游企业无需安装 CAD 软件即可确认零件精度、公差等参数，加速研发周期。 |

| **3D 打印 / 增材制造类**（3mf、amf、stl） | 云端切片预览、打印服务平台 | 3D 打印数字化的核心是 “分布式制造”，在线浏览可让用户在云端预览模型结构（如是否有悬空、壁厚是否达标），实现 “设计 - 打印” 无缝衔接。 |

| **建筑与 BIM 类**（ifc、bim、dae） | 施工交底、业主验收、运维管理 | 建筑数字化（BIM）要求全生命周期数据整合，在线浏览让施工方用手机查看 ifc 模型中的管线布局，业主通过浏览器确认装修细节，打破 “图纸依赖”。 |

| **游戏 / 影视 / AR 类**（fbx、gltf、obj） | 素材共享、实时渲染、跨平台展示 | 数字内容产业的数字化需要 “多端适配”，在线浏览 gltf（Web 友好格式）可让游戏素材在网页、手机、VR 设备中即时加载，降低跨平台开发成本。 |

| **扫描与点云类**（ply、stl、off） | 文物数字化展示、逆向工程协作 | 激光扫描生成的点云数据（ply）需在云端共享，让考古团队、工程师在线标注特征点，推动 “物理实体数字化复刻” 的协同效率。 |

| **开源与跨工具类**（fcstd、wrl） | 教育、开源社区协作 | 数字化教育要求免费、开放的资源共享，在线浏览 FreeCAD 的 fcstd 格式或早期 VRML（wrl）模型，让学生无需付费软件即可学习 3D 设计。 |

2.2、在线浏览对数字化的价值：从 “数据流通” 到 “价值挖掘”

1. **降低数字化门槛**：无需采购专业软件，中小企业和个人也能参与 3D 数据协作，推动数字化从 “头部企业” 向 “全行业” 普及。
2. **加速数据流转效率**：设计方案、施工图纸、产品模型通过在线链接即时传递，减少 “文件传输 - 版本核对 - 格式转换” 的时间成本，提升数字化流程的周转率。
3. **支撑智能化决策**：在线浏览结合云端分析（如测量模型尺寸、检测干涉碰撞），可将 3D 数据转化为决策依据，例如制造业通过在线模型分析零件装配合理性，建筑行业通过在线 BIM 模型优化材料用量。

3、个人项目案例

设备机械加工行业MES中：在线查看产品设计三维图和整机装配图

在这里插入图片描述

在这里插入图片描述

4、实现代码

4.1、iframe标签打开

<iframe width="100%" scrolling="no"

            :src="`/index.html?\_ijt=pq6dcrib7g4kegapd28ho4o98g&\_ij\_reload=RELOAD\_ON\_SAVE#model=图纸网络路径`"></iframe>

4.2、独立部署

用nginx 映射项目包中index，如果直接file打开会出现文件跨域问题

在这里插入图片描述

在这里插入图片描述

5、项目下载

项目包已上传到资源中
