[新启航]IGBT 封装底部与散热器贴合面平整度差，引发键合线与芯片连接部位应力集中，键合脆断

一、引言

在 IGBT 模块散热系统中，封装底部与散热器的贴合状态直接影响热传导效率。研究发现，贴合面平整度差不仅导致散热性能下降，还会通过力学传递路径引发键合线与芯片连接部位的应力集中，最终造成键合脆断失效。这一失效模式在高功率密度应用场景中尤为突出，深入探究其作用机制对提升 IGBT 模块可靠性具有重要工程价值。

二、IGBT 封装 - 散热系统力学传递路径分析

IGBT 模块通过导热硅脂或相变材料与散热器形成机械连接，当封装底部贴合面存在平整度缺陷时，接触界面会产生非均匀压力分布。这种压力差异通过基板 - 芯片 - 键合线的力学传递路径逐级放大：散热器施加的局部集中压力经 DBC 基板传导至芯片表面，使芯片产生非均匀形变；芯片形变进一步通过键合线弧度变化转化为连接部位的拉伸 / 弯曲应力。实测数据表明，当贴合面平面度偏差超过 50μm 时，键合线根部的动态应力幅值可增加 40%-60%。

三、平整度差引发应力集中的多物理场耦合机制

（一）热 - 力耦合作用

贴合面不平整导致局部热阻增大，使芯片产生温度梯度（ΔT 可达 15-25℃）。不同材料热膨胀系数差异（如 Si 芯片 4.2ppm/℃ vs. 铜基板 17ppm/℃）在温度梯度下引发热机械应力，与机械压力叠加后形成复合应力场。有限元仿真显示，在 Ra1.6μm 的粗糙贴合面条件下，键合线颈部的等效应力比理想平整状态高 2.8 倍。

（二）几何非线性效应

贴合面微观凸起会导致封装底部产生局部翘曲，这种翘曲变形通过基板传递至芯片时，使键合线原始弧度发生改变。当键合线弧度偏差超过设计阈值（如 ±10%），其在热循环中承受的交变应力将突破材料疲劳极限。实验观察到，贴合面平面度为 0.1mm/m 的模块，键合线疲劳寿命比平面度 0.05mm/m 的模块缩短 35%-45%。

四、键合脆断的失效模式与实验验证

（一）界面脆性断裂

在高应力集中区域，键合线与芯片电极的金属间化合物（IMC）层会优先产生微裂纹。当贴合面平整度差导致界面压力波动时，裂纹沿 IMC 层（如 Au8Al3）解理面快速扩展，形成典型的脆性断裂形貌。SEM 观察显示，失效界面存在明显的河流状花样，断裂源多位于键合球边缘应力集中区。

（二）动态疲劳脆断

在周期性热 - 力耦合作用下，键合线颈部发生循环塑性变形，位错堆积形成微孔洞。贴合面不平整加剧了这种塑性变形的不均匀性，使孔洞在颈部应力集中区快速聚合。某 1200V/500A IGBT 模块测试表明，贴合面粗糙度 Ra3.2μm 的样品，键合线疲劳失效循环次数仅为 Ra1.6μm 样品的 1/3。

（三）应力 - 寿命量化关系

通过控制变量实验建立贴合面平整度与键合寿命的关联模型：当平面度从 0.03mm/m 恶化为 0.1mm/m 时，键合线的中位寿命（L50）从 12000 次热循环（-40℃~125℃）降至 5800 次，符合幂函数衰减规律（L∝σ^-3.2）。能量色散光谱（EDS）分析显示，失效键合界面的 O 元素含量比正常样品高 2.1 倍，表明应力集中加速了界面氧化脆化过程。

激光频率梳3D光学轮廓测量系统简介：

20世纪80年代，飞秒锁模激光器取得重要进展。2000年左右，美国J.Hall教授团队凭借自参考f-2f技术，成功实现载波包络相位稳定的钛宝石锁模激光器，标志着飞秒光学频率梳正式诞生。2005年，Theodor.W.Hänsch（德国马克斯普朗克量子光学研究所）与John.L.Hall（美国国家标准和技术研究所）因在该领域的卓越贡献，共同荣获诺贝尔物理学奖。​

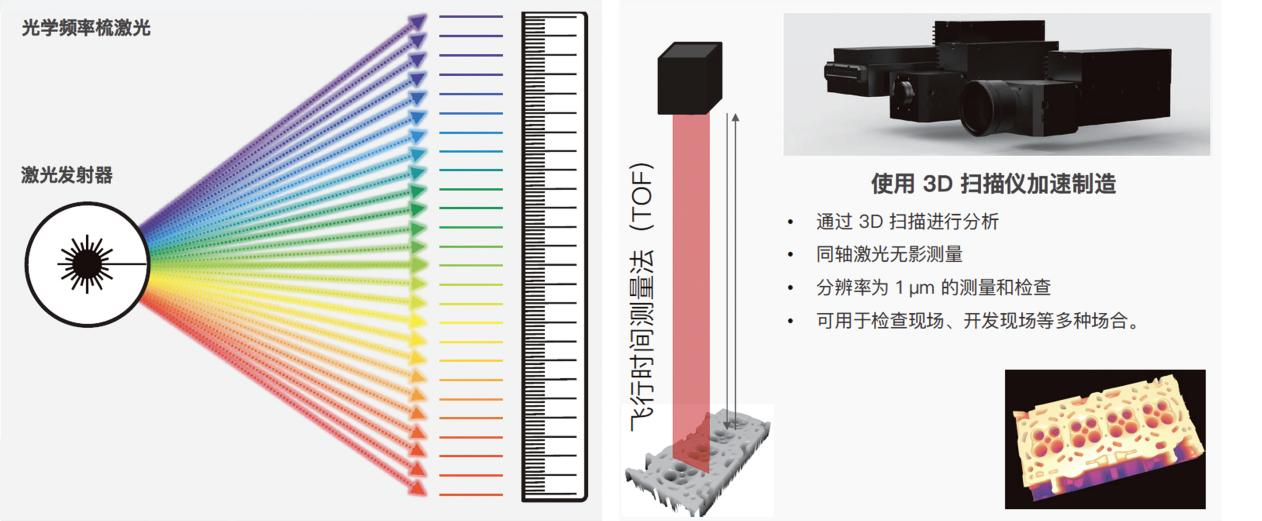

系统基于激光频率梳原理，采用500kHz高频激光脉冲飞行测距技术，打破传统光学遮挡限制，专为深孔、凹槽等复杂大型结构件测量而生。在1m超长工作距离下，仍能保持微米级精度，革新自动化检测技术。​

核心技术优势​

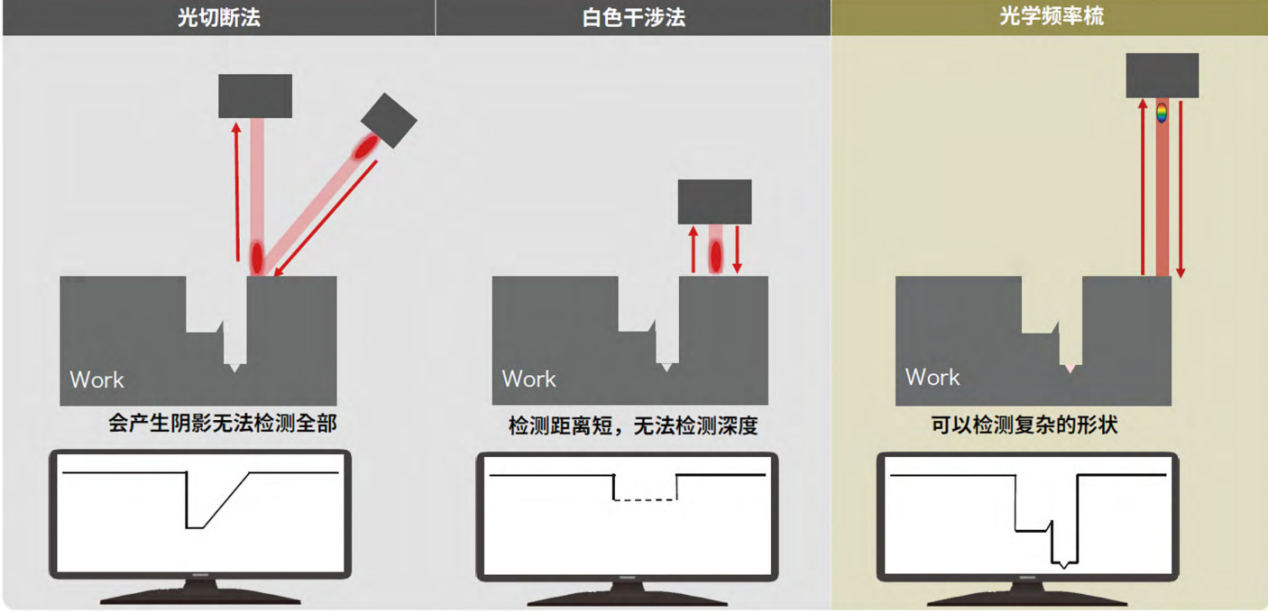

①同轴落射测距：独特扫描方式攻克光学“遮挡”难题，适用于纵横沟壑的阀体油路板等复杂结构；​

（以上为新启航实测样品数据结果）

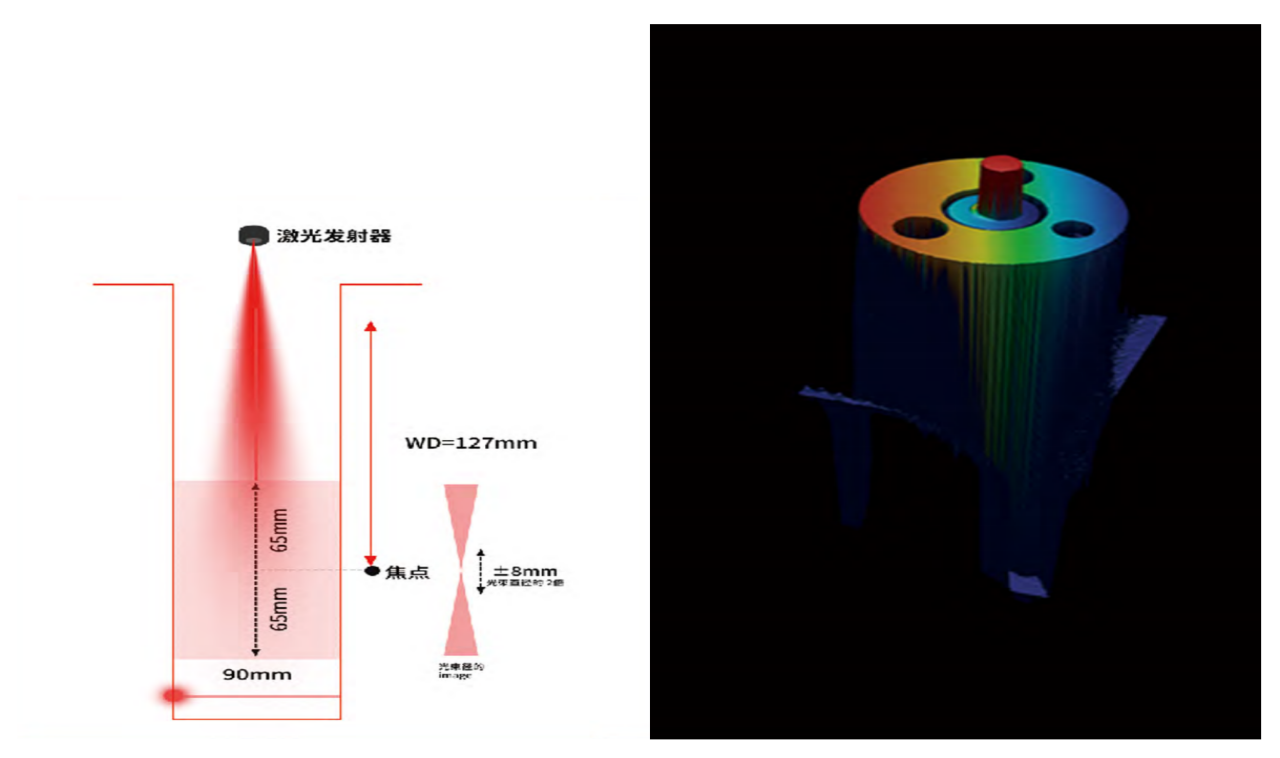

②高精度大纵深：以±2μm精度实现最大130mm高度/深度扫描成像；​

（以上为新启航实测样品数据结果）

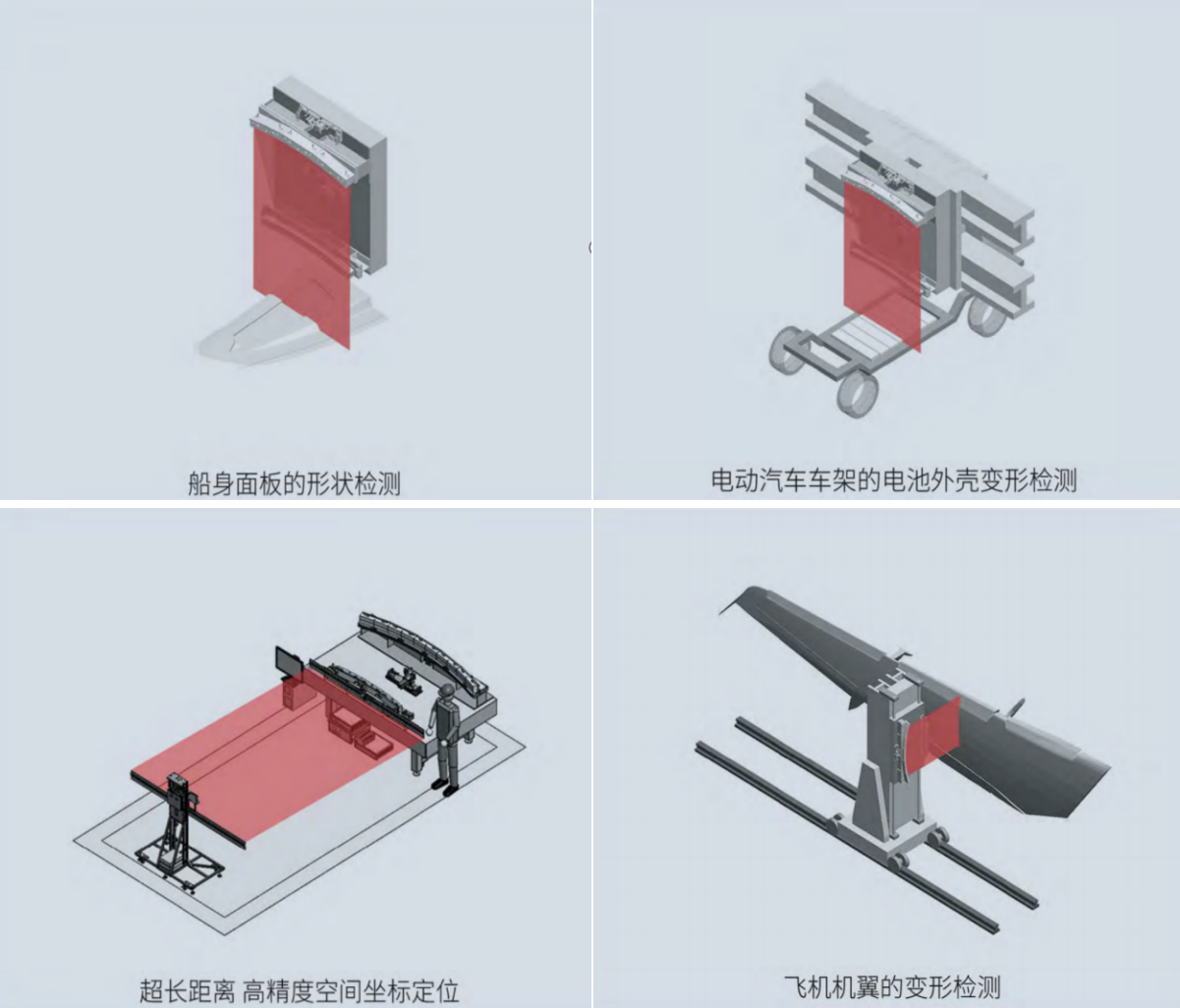

③多镜头大视野：支持组合配置，轻松覆盖数十米范围的检测需求。

（以上为新启航实测样品数据结果）
