[新启航]白光干涉仪在光学投影光刻 Projection Lithography 后的 3D 轮廓测量

引言

光学投影光刻（Projection Lithography）作为大规模集成电路制造的核心技术，通过投影透镜将掩模图形缩小转移至光刻胶层，形成纳米至微米级三维结构（如栅极、互联线、接触孔等）。这些结构的关键尺寸（CD）、高度、侧壁倾角等参数直接决定芯片的电学性能与良率，例如 7nm 节点器件的栅极 CD 偏差需控制在 ±1nm 以内。传统测量方法中，扫描电镜（SEM）虽能提供高分辨率 CD 数据，但无法直接获取三维高度信息；原子力显微镜（AFM）精度高但测量范围有限，难以满足整片晶圆的工艺均匀性评估需求。白光干涉仪凭借非接触、高精度、大面积扫描的特性，成为投影光刻后 3D 轮廓测量的关键工具，为投影透镜像差校正、曝光剂量优化等工艺改进提供精准数据支撑。

光学投影光刻后测量的核心需求

光学投影光刻后测量需满足三项关键指标：一是纳米级多参数同步表征，需同时获取 CD（误差 <±1nm）、高度（精度 <±0.5nm）、侧壁倾角（偏差 <±0.1°）、边缘粗糙度（LER<0.5nm）等参数，尤其需捕捉投影透镜畸变导致的 CD 梯度；二是大面积工艺监控，需覆盖 12 英寸晶圆的多个曝光场，分析不同区域的参数偏差（如中心与边缘的 CD 差 < 2nm）；三是高效无损检测，单晶圆测量时间 < 10 分钟，且避免因测量导致光刻胶感光（投影光刻胶对紫外光敏感）。

接触式测量易造成纳米结构坍塌，光学显微镜受衍射极限限制无法分辨亚 100nm 细节，均无法满足需求。白光干涉仪的技术特性恰好适配这些测量难点。

白光干涉仪的技术适配性

超高精度三维参数提取能力

白光干涉仪的垂直分辨率达 0.1nm，横向分辨率 0.3μm，通过共聚焦干涉（CSI）模式可有效抑制光刻胶表面的散射光干扰，精准重建三维形貌。其采用的相位解包裹算法能解析投影光刻胶的显影动力学特性（如曝光剂量与高度的非线性关系），通过亚像素边缘检测技术提取不同高度处的 CD 值（如顶部 CD、50% 高度 CD），并计算侧壁倾角（精度 ±0.05°）。例如，对 100nm 高的栅极结构，可清晰识别因投影像差导致的 0.5° 侧壁倾角偏差，满足先进制程对结构对称性的严苛要求。

材料与工艺兼容性

针对投影光刻常用的化学放大光刻胶（如 ArF、EUV 光刻胶），白光干涉仪可采用 400-500nm 波段的可见光光源，避免紫外光导致的二次曝光。其非接触测量模式不会破坏光刻胶与基底的结合力，尤其适合高宽比 > 4 的细线条结构（易因触碰倒伏）。通过优化光源强度（5-20mW）和积分时间（5-15ms），可在低反射率硅基底上获取信噪比 > 35dB 的干涉信号，确保纳米级参数的稳定提取。

晶圆级均匀性分析

通过精密气浮平台的拼接扫描技术，白光干涉仪可在 8 分钟内完成 12 英寸晶圆上 10mm×10mm 区域的测量，覆盖数千个光刻图形单元。结合机器学习算法，能自动识别曝光场边界、计算 CD 均匀性（3σ 值），生成晶圆级的参数分布热力图，直观呈现投影透镜畸变导致的 CD 径向梯度（如边缘 CD 比中心大 1.5nm）。支持多批次晶圆的参数对比，为投影光刻工艺的长期稳定性监控提供数据依据。

具体测量流程与关键技术

测量系统配置

需配备超高数值孔径物镜（NA=0.95，工作距离 10mm）以解析纳米细节；采用窄带滤波可见光（450nm），避免光刻胶感光；Z 向扫描范围≥5μm，步长 0.1nm 以捕捉原子级高度变化。测量前用标准纳米台阶样板（50nm 高度，100nm 线宽）校准，确保尺寸偏差 < 0.3nm。

数据采集与处理流程

晶圆经真空吸附固定在防震载物台后，系统通过 Mark 点定位至目标曝光场，扫描获取三维干涉数据。数据处理包括三步：一是噪声过滤，采用自适应滤波算法去除纳米结构边缘的衍射噪声；二是参数提取，计算 CD、高度、侧壁倾角、LER 等参数，生成轮廓线图；三是工艺关联，将参数偏差与投影光刻的曝光剂量、焦距等参数关联，优化工艺窗口。

典型应用案例

在 5nm 逻辑芯片的栅极光刻测量中，白光干涉仪检测出某曝光场的 CD 均匀性 3σ=2.1nm（标准 < 1.5nm），高度标准差 0.8nm，追溯为投影透镜的球面像差所致，调整透镜补偿系数后 CD 均匀性提升至 1.2nm。在 DRAM 接触孔测量中，发现孔深因焦距偏差存在 1.2nm 梯度变化，通过白光干涉仪的焦距反馈，将孔深均匀性控制在 ±0.5nm 以内。

应用中的挑战与解决方案

亚 50nm 结构的信号解析

对 < 50nm 的纳米线，干涉信号易受量子衍射效应影响。采用矢量光学建模算法可修正衍射导致的边缘模糊，将 CD 测量误差控制在 0.5nm 以内。

多层膜结构的界面识别

当光刻胶覆盖在多层介质膜上时，界面反射易导致高度测量失真。通过光谱干涉分析技术，分离不同膜层的反射信号，可将高度测量精度提升至 0.1nm。

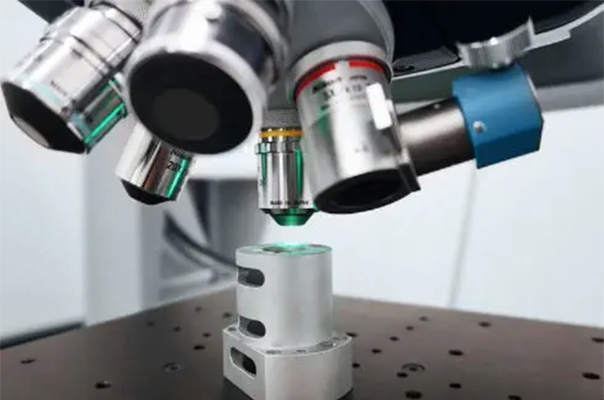

大视野 3D 白光干涉仪：纳米级测量全域解决方案​

突破传统局限，定义测量新范式！大视野 3D 白光干涉仪凭借创新技术，一机解锁纳米级全场景测量，重新诠释精密测量的高效精密。

三大核心技术革新​

1）智能操作革命：告别传统白光干涉仪复杂操作流程，一键智能聚焦扫描功能，轻松实现亚纳米精度测量，且重复性表现卓越，让精密测量触手可及。​

2）超大视野 + 超高精度：搭载 0.6 倍镜头，拥有 15mm 单幅超大视野，结合 0.1nm 级测量精度，既能满足纳米级微观结构的精细检测，又能无缝完成 8 寸晶圆 FULL MAPPING 扫描，实现大视野与高精度的完美融合。​

3）动态测量新维度：可集成多普勒激光测振系统，打破静态测量边界，实现 “动态” 3D 轮廓测量，为复杂工况下的测量需求提供全新解决方案。​

实测验证硬核实力​

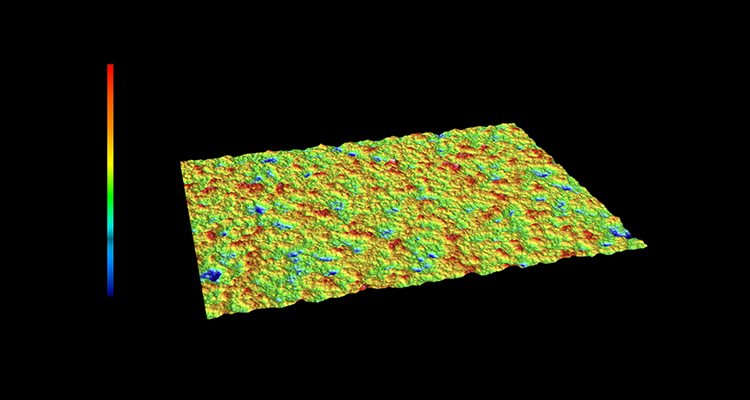

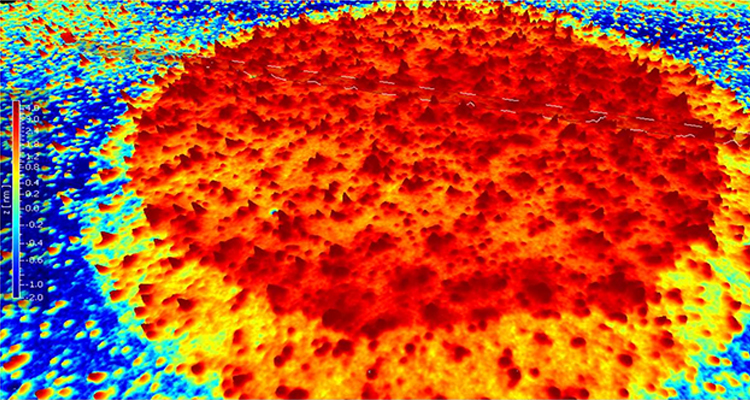

1）硅片表面粗糙度检测：凭借优于 1nm 的超高分辨率，精准捕捉硅片表面微观起伏，实测粗糙度 Ra 值低至 0.7nm，为半导体制造品质把控提供可靠数据支撑。​

（以上数据为新启航实测结果）

有机油膜厚度扫描：毫米级超大视野，轻松覆盖 5nm 级有机油膜，实现全区域高精度厚度检测，助力润滑材料研发与质量检测。​

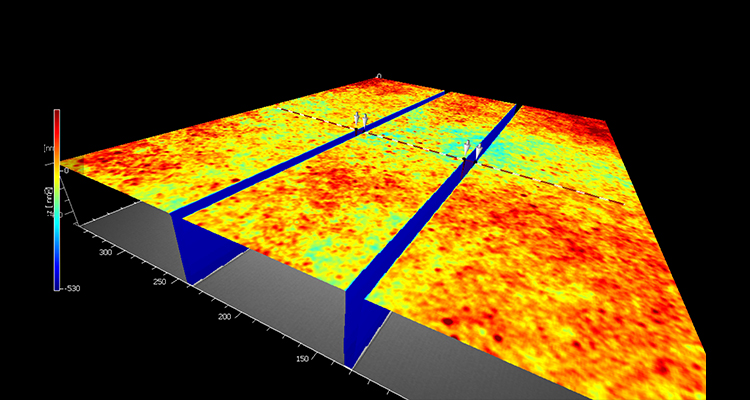

高深宽比结构测量：面对深蚀刻工艺形成的深槽结构，展现强大测量能力，精准获取槽深、槽宽数据，解决行业测量难题。​

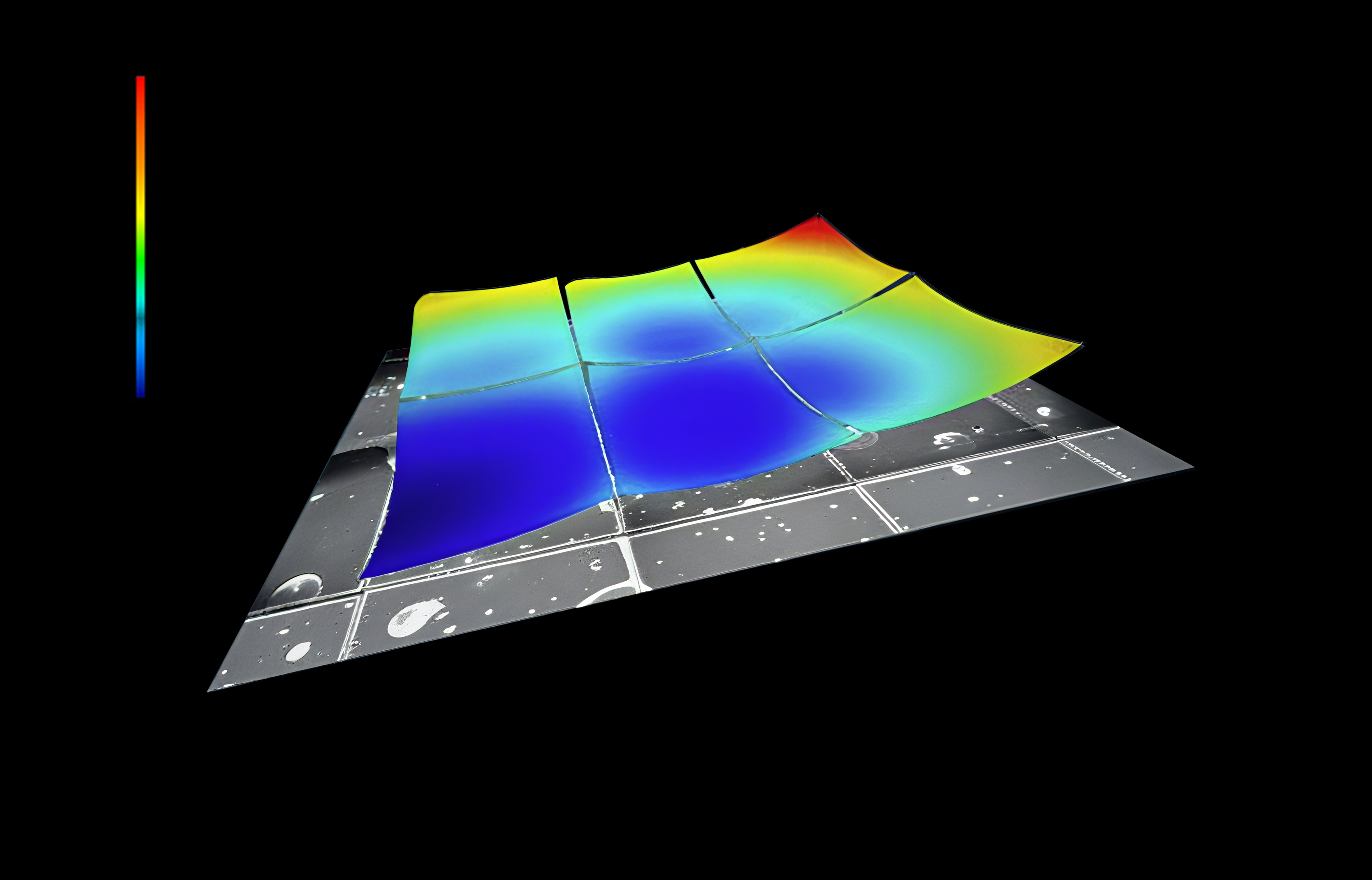

分层膜厚无损检测：采用非接触、非破坏测量方式，对多层薄膜进行 3D 形貌重构，精准分析各层膜厚分布，为薄膜材料研究提供无损检测新方案。​

新启航半导体，专业提供综合光学3D测量解决方案！
