Modbus RTU与PROFIBUS DP网关：赋能半导体设备微米级精密控制

Modbus RTU与PROFIBUS DP网关：赋能半导体设备微米级精密控制

在半导体制造领域，晶圆加工和电子封装环节对运动控制的精度与可靠性要求极为严苛。晶圆加工中的微米级放电控制、激光切割轨迹精度（需达到±0.005mm），以及电子封装设备中的毫米级定位控制（精度需±0.1mm），都依赖于稳定、高效的工业通信网络来实现指令与数据的精准传输。在这一场景下，如何将支持Modbus RTU协议的伺服驱动器等高精度执行单元，无缝集成到以PROFIBUS-DP为主干网络的自动化系统中（例如西门子S7系列PLC作为控制核心），成为设备集成商面临的关键技术问题。Modbus RTU主站转PROFIBUS-DP从站协议转换网关（以下简称网关）的出现，为这一问题提供了高效可靠的解决方案。

32e0291a53b7718c0832c479c7c08e16_u=2580688480,1615015136&fm=253&fmt=auto&app=138&f=JPEG_w=500&h=500

一、 半导体设备通信集成的挑战

半导体制造设备通常采用模块化设计。其中，运动控制单元（如伺服驱动器）可能来自不同供应商，广泛采用Modbus RTU这类串行通信协议，因其简单、成本低且通用性强。然而，现代半导体工厂的整体自动化架构往往由西门子等主流PLC控制系统主导，其高速车间级网络普遍采用PROFIBUS-DP。这两种协议在物理层、数据帧结构及通信机制上存在本质差异，无法直接互联。若无有效转换，PLC无法直接控制Modbus RTU伺服，难以实现上述的微米级和毫米级精度的协同控制。

二、 网关的核心作用与实现机制

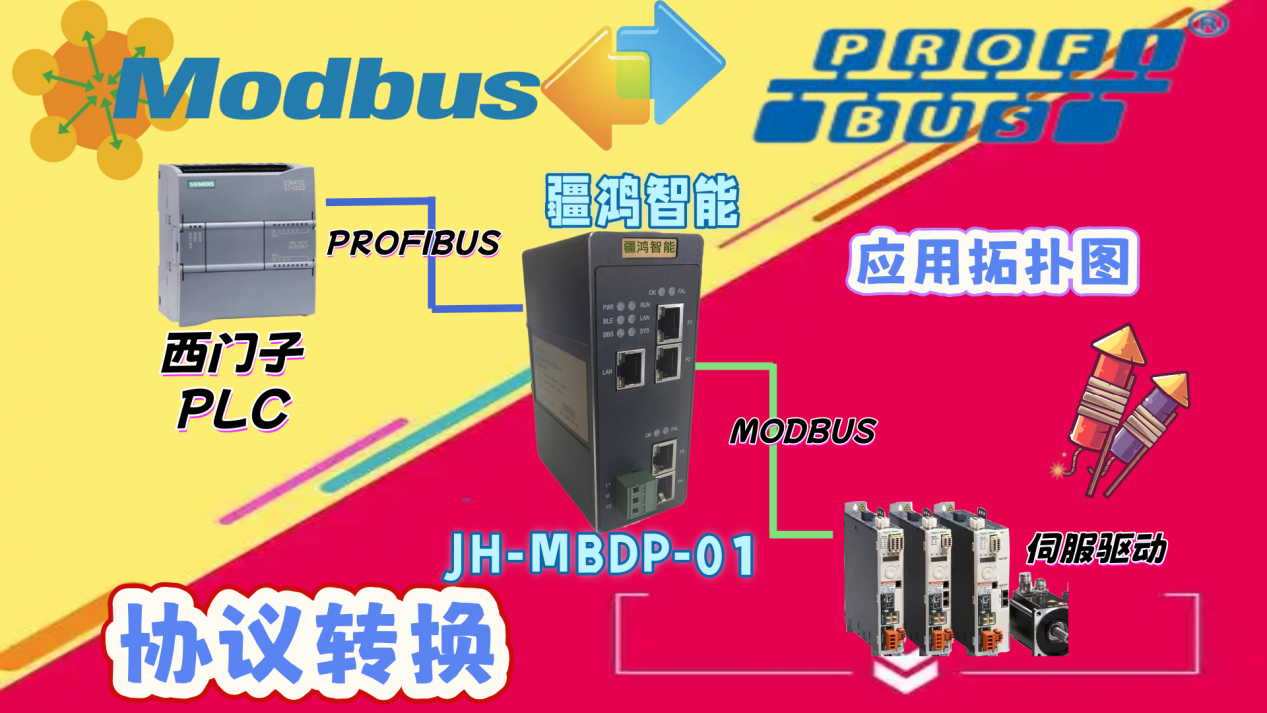

该网关充当了PROFIBUS-DP网络与Modbus RTU网络之间的“翻译官”。在系统架构中，网关作为PROFIBUS-DP从站，被西门子PLC（DP主站）识别并集成到其I/O地址映射表中。同时，网关又作为Modbus RTU主站，主动轮询或操控连接在其串行网络上的伺服驱动器等从站设备。

其工作流程如下：

1. 数据映射： 在网关内部进行配置，将需要交换的数据（如PLC发给伺服的目标位置、速度指令，或伺服反馈的实际位置、状态信息）在PROFIBUS-DP的输入/输出数据区与Modbus RTU的保持寄存器/线圈地址之间建立一一对应的映射关系。

2. 协议转换： PLC通过PROFIBUS-DP网络将控制指令写入网关的DP输出数据区。网关实时将这些数据转换为标准的Modbus RTU请求帧，发送给指定的伺服驱动器。

3. 双向通信： 伺服驱动器执行指令后，返回响应帧。网关解析Modbus RTU响应，将关键数据（如实际位置、报警代码）放入其DP输入数据区，供PLC周期性地读取。

通过这种机制，西门子PLC可以像访问本地PROFIBUS-DP设备一样，透明地读写远端Modbus RTU伺服驱动器的所有参数，为实现高精度闭环控制奠定了通信基础。

2665da63e113a513c83e8e0108c58f4e_u=1146230724,1464272081&fm=253&fmt=auto&app=138&f=JPEG_w=948&h=440

三、 在精密控制中的价值体现

对于晶圆加工设备，激光切割轨迹精度±0.005mm的要求，意味着伺服系统必须对PLC发出的位置指令做出极快且极准的响应。网关的稳定性和低延迟至关重要。它确保了位置指令从PLC到伺服的无差错、确定性传输，同时将伺服的实际位置和状态信息实时、无误地反馈给PLC，形成高精度的闭环控制。

在电子封装设备中，虽然定位控制精度（±0.1mm）相对放宽，但往往涉及多轴协同运动。网关能够高效管理多个Modbus RTU伺服节点，确保所有轴的运动同步性，满足封装工艺对点位重复精度的要求。

1f6ab12f810b49a7d67a6d22f40c6cc8_410e48c588a44c6f8379cc09f4a20dbf

结论

综上所述，疆鸿智能Modbus RTU主站转PROFIBUS-DP从站协议转换网关，在半导体制造设备中扮演了关键的桥梁角色。它有效解决了异构网络集成难题，使得基于Modbus RTU的经济型高精度伺服驱动器能够无缝接入以西门子PLC和PROFIBUS-DP为核心的先进控制系统中，为实现晶圆加工和电子封装过程中所需的微米级、毫米级精密运动控制提供了可靠的通信保障，从而提升了整个设备系统的性能、灵活性与可靠性。
