隧道定位系统基于 “数据采集 - 安全传输 - 智能应用” 的核心逻辑，构建三层递进式架构，各层既独立承担功能，又通过标准化接口深度协同，确保定位数据从源头到应用的全链路可靠流转。

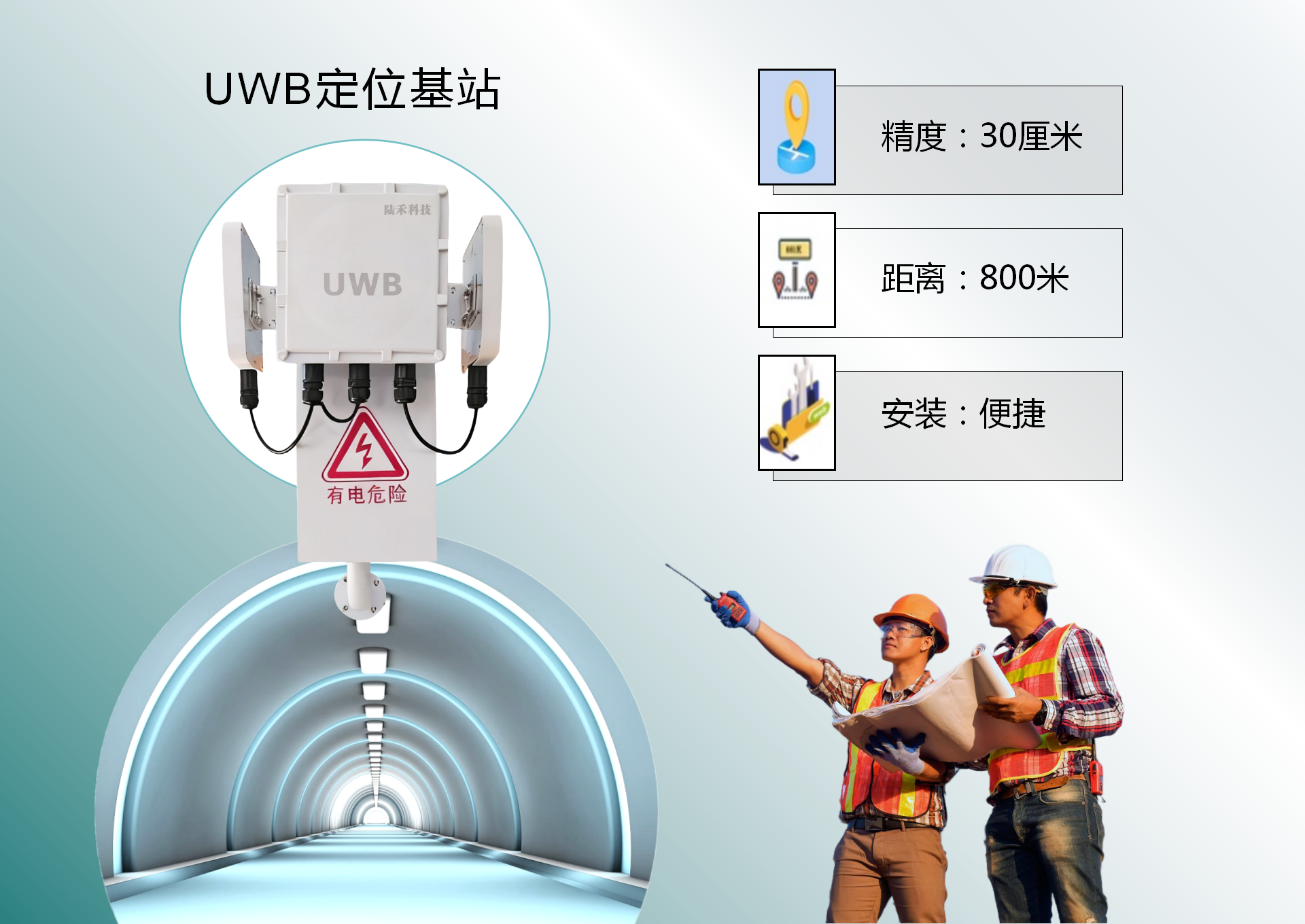

隧道定位基站

隧道定位基站

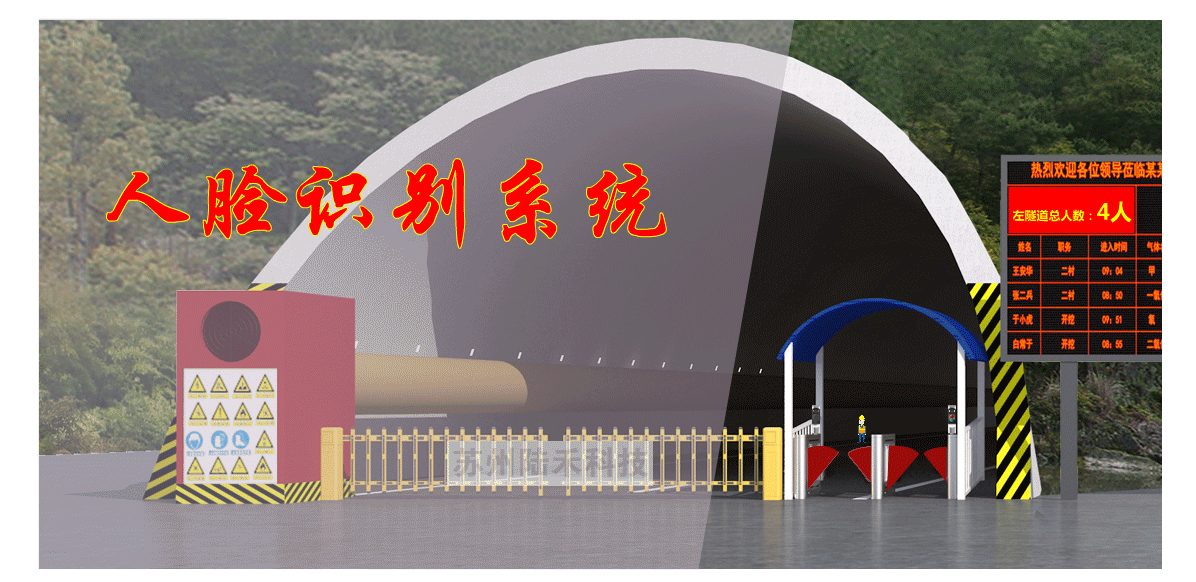

隧道门禁

一、系统架构：三层协同的全链路设计​

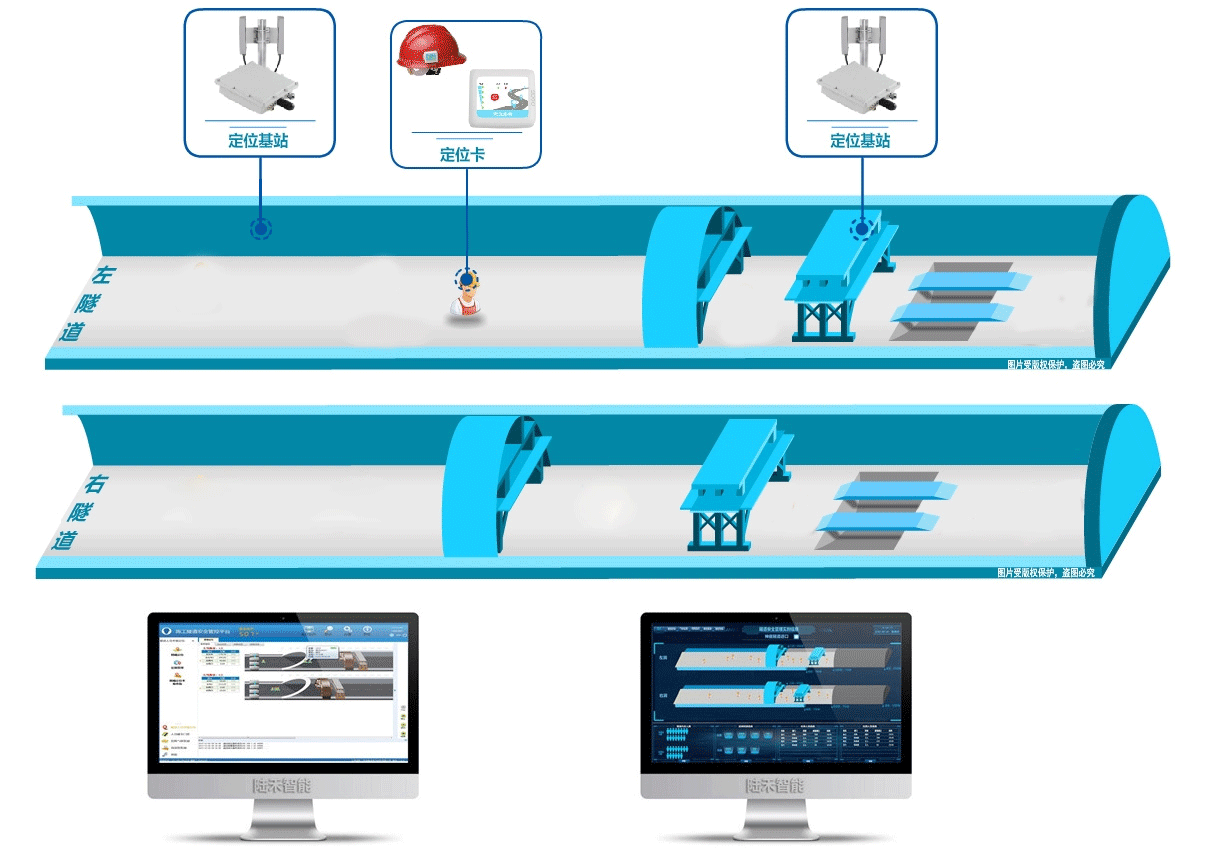

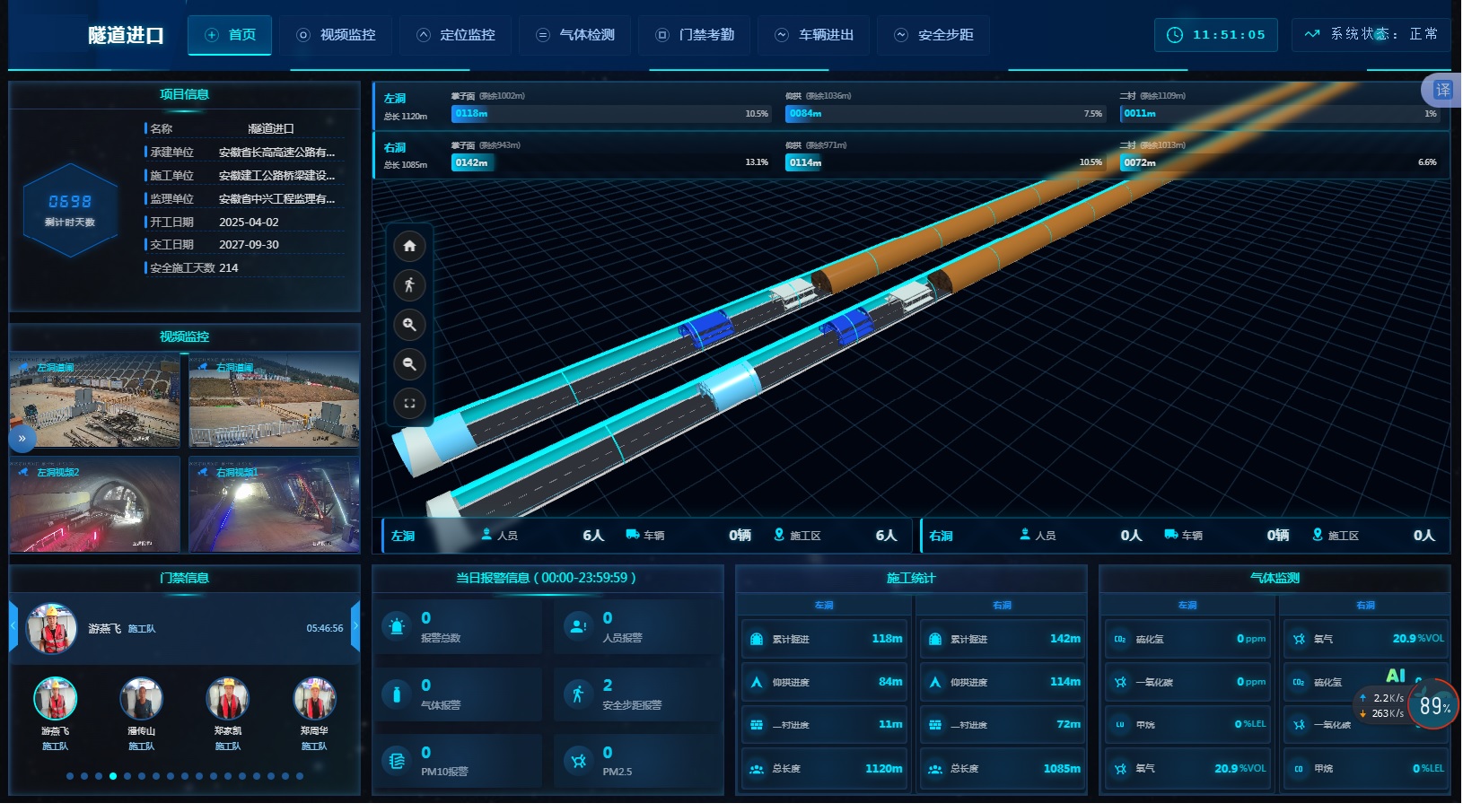

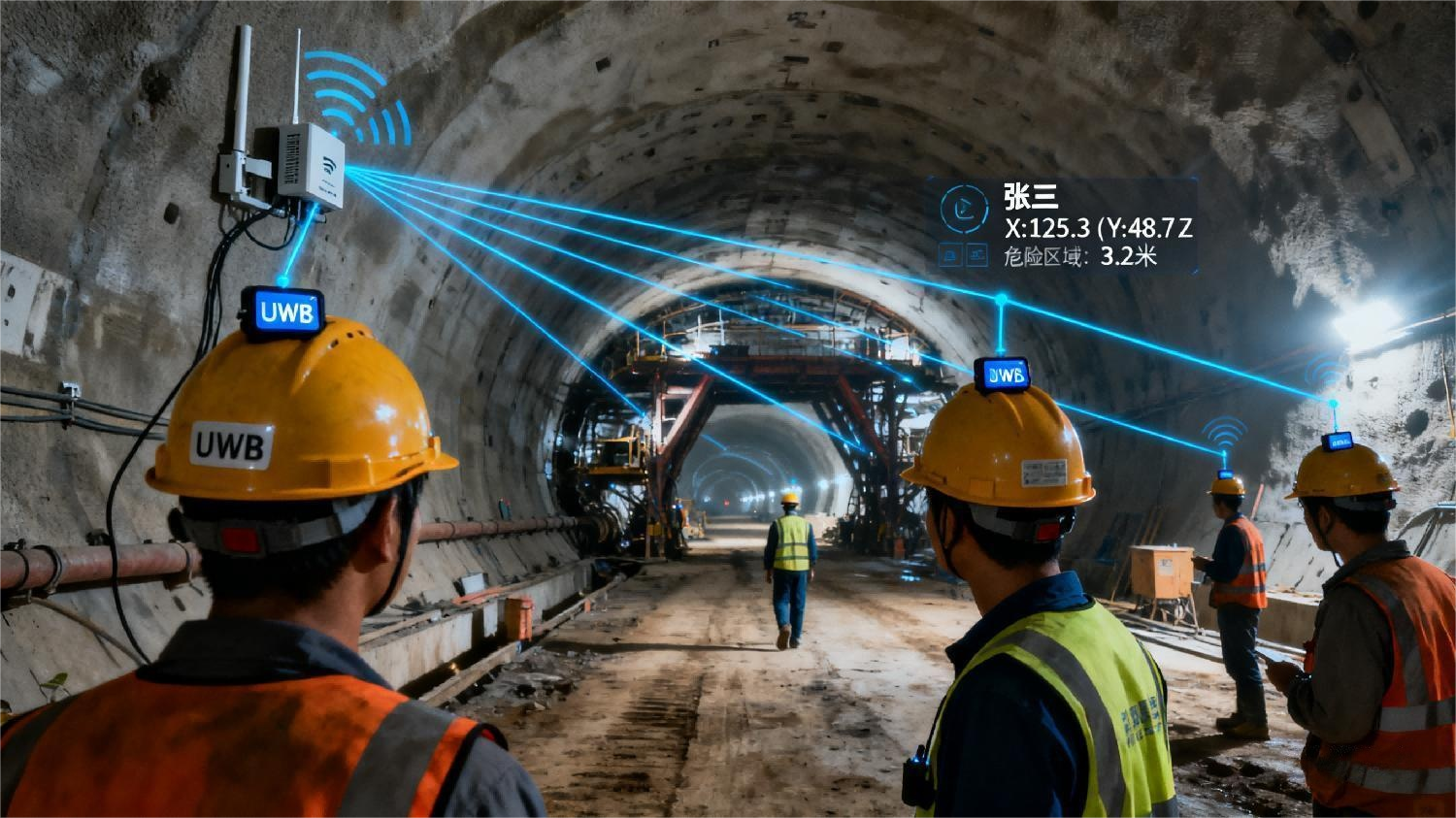

隧道定位系统普遍采用 “感知层 - 传输层 - 应用层” 的分层架构，各层协同实现定位数据的采集、传输与智能应用。​ （一）感知层：定位数据的源头采集​ 作为系统的数据入口，感知层通过终端设备捕捉人员、车辆及环境信息，核心设备包括：​ 定位终端：​ 人员定位卡：分为纽扣式（基础定位）、普通式（含一键报警）、两类，分别适配不同岗位需求，可绑定人员身份信息。​ 车辆定位标签：实现隧道内工程车辆的实时位置追踪与身份识别。​ 感知基站：​ 定位基站：接收终端信号并初步处理，根据功能可分为基础定位型、采集融合型（同步收集瓦斯、温度等环境数据）。​ 基准设备：提供时间同步基准，保障多基站协同精度。​ （二）传输层：数据流转的可靠通道​ 负责将感知层数据安全传输至应用层，采用 “多网络冗余” 设计：​ 骨干传输：以工业以太网、光纤为主，确保大容量数据低延迟传输，适配长距离隧道场景。​ 无线补充：通过无线网桥、4G 网络实现基站与洞口值班室的连接，支持机动部署需求。​ 安全防护：部署防火墙隔离内外网，采用加密传输协议，保障定位数据与人员信息安全。​ （三）应用层：智能管理的核心载体​ 通过算法解算与软件呈现，实现定位数据的价值转化，核心组成包括：​ 技术核心：定位引擎搭载自研算法（如 HAST 融合定位算法），解算终端三维坐标，排除环境干扰。​ 软件平台：提供可视化管理界面，支持人员分布展示、轨迹回溯、考勤统计等基础功能，同时集成报警管理模块。​ 展示终端：通过大屏显示系统呈现隧道全景与实时数据，便于调度中心全局管控。​ 联动接口：预留与视频监控、车辆调度、爆破预警等系统的对接通道，实现跨系统协同。

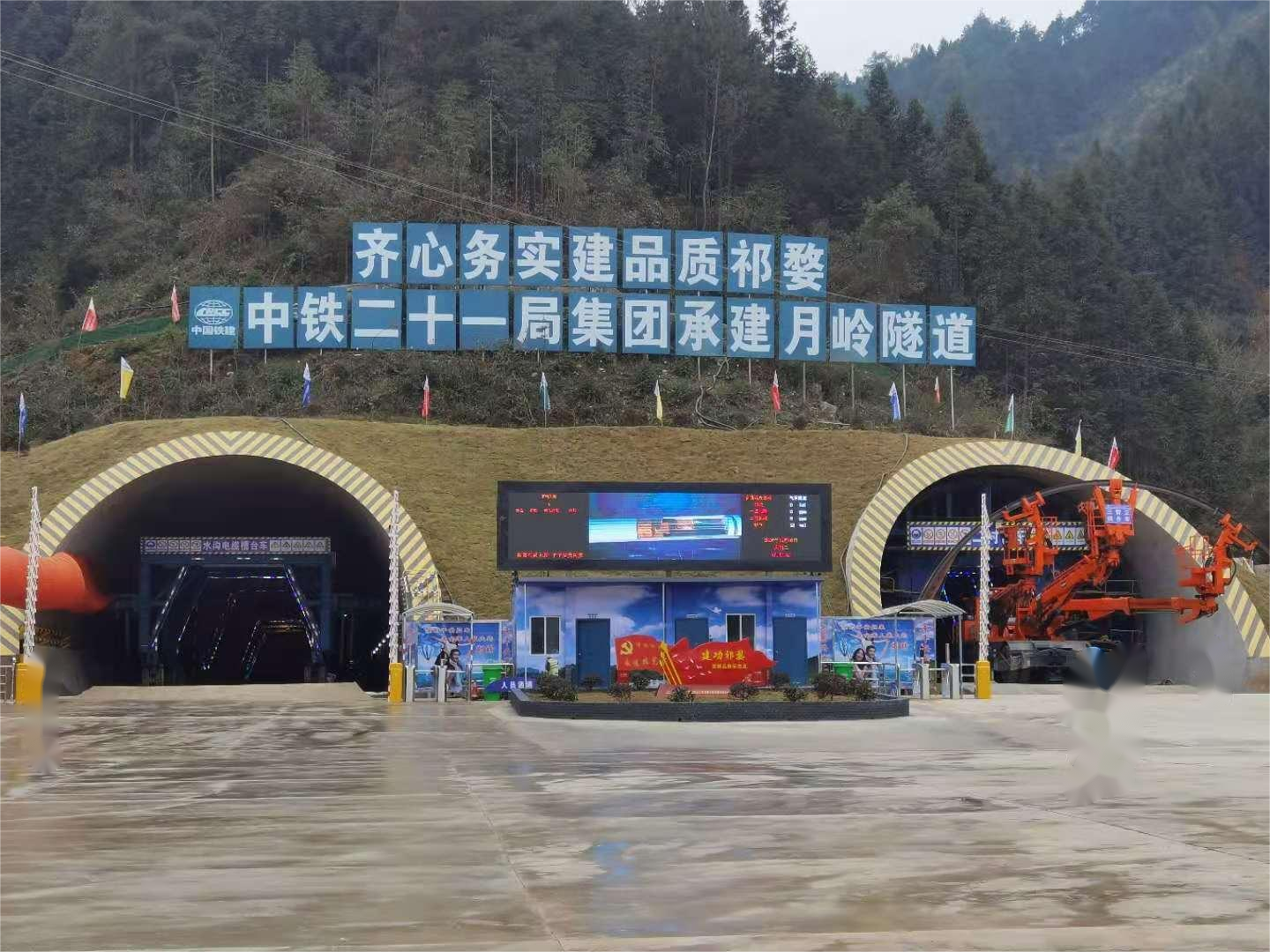

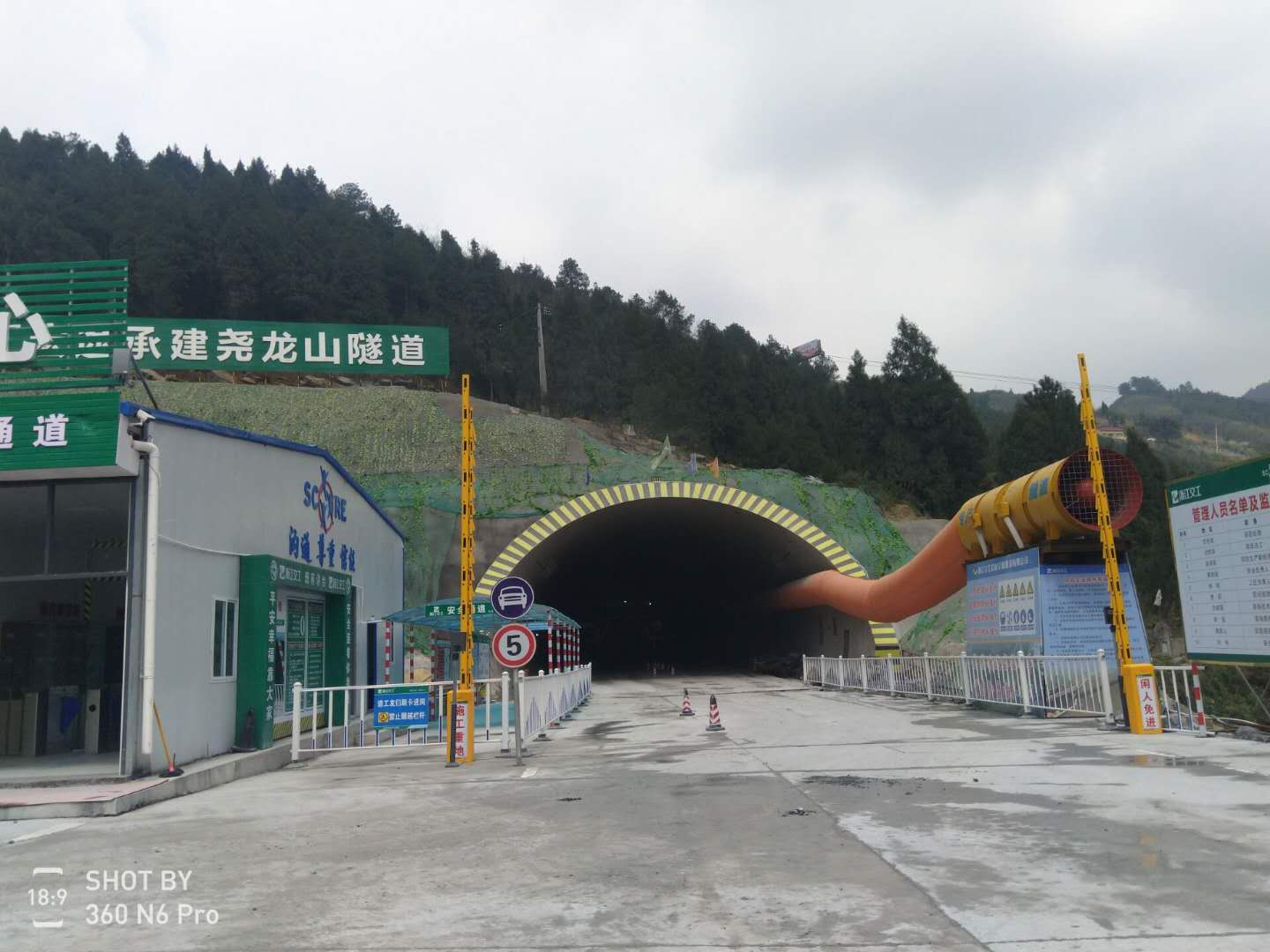

案例照片

二、功能特点：精准、智能与安全的三重保障​ （一）定位精度高，环境适应性强​ 基于 UWB 技术的系统可实现厘米级定位，系统即使在信号遮蔽或拒止场景仍能稳定工作。​ 基站与终端采用防爆设计，能耐受隧道内高湿、粉尘、瓦斯等恶劣环境，确保全天候运行。​ （二）安全防护主动化，应急响应高效化​ 主动预警：通过电子围栏技术，对危险区域闯入、人车接近等风险实现毫秒级报警，自动推送撤离指令。​ 应急联动：遇突发情况时，一键 SOS 信号可快速锁定报警人员位置，联动视频监控调取现场画面，同步启动应急预案。​ 精准救援：事故后可通过轨迹回溯明确人员分布，为救援提供精准定位支撑，缩短搜救时间。​ （三）管理流程数字化，多系统协同化​ 实现人员考勤自动化、作业区域管控精细化，可生成人员工时、重点区域停留等数据报表，落实全员安全生产责任制。​ 与门禁系统集成实现权限动态管理，与红绿灯系统联动调节通行信号，解决交叉作业安全隐患。​ 支持数据上传至省级监管平台，形成 “现场 - 企业 - 政府” 三级管控体系，符合 “工业互联网 + 安全生产” 政策要求。​ （四）部署灵活化，运维智能化​ 遵循 “分步建设” 原则，可根据隧道掘进进度动态增加基站，降低初期投入成本。​ 操作维护中心（OMC）支持设备状态实时监控与故障自动诊断，实现 “无人值守 + 远程运维”。

三、定位精度：厘米级精准，动态误差可控​

高精度定位能力：基于 UWB 技术的时间差测距（TDoA）算法，可实现30 厘米以内的三维坐标定位，能精准区分同一作业面内相邻人员或设备的位置，解决传统定位技术 “模糊定位” 问题，满足隧道内人员间距管控、设备精细调度需求。​

动态误差修正：系统搭载自适应滤波算法，可实时识别隧道内粉尘遮挡、金属结构反射等干扰因素，自动调整信号解算参数。例如在盾构机作业区域，通过动态补偿模型抵消机械震动对定位信号的影响，确保移动终端（如车辆定位标签）在高速移动时仍保持 ±50 厘米的定位精度。​

定位覆盖：不仅能确定人员 / 设备在隧道水平方向的位置，还可精准识别垂直高度（如隧道拱顶作业平台、底部轨道区域），解决立体作业场景下的位置盲区问题。​

四、环境适应：强抗干扰，全工况稳定运行​

抗复杂环境干扰：UWB 信号带宽超 1GHz，对隧道内无线电多径效应、电磁干扰（如盾构机、电焊机等设备的电磁辐射）免疫力强，即使在高粉尘、高湿度（相对湿度≤95%）、强电磁环境下，仍能保持信号稳定接收，定位成功率≥99.9%。​

防爆与耐用设计：定位终端（人员卡、车辆标签）与基站均采用Ex d IIC T6 Ga级防爆设计，可在瓦斯浓度≤1.5% 的危险环境中安全运行，同时具备 IP67 防尘防水等级，能耐受隧道内冲击、振动（抗振等级≥10G）、-30℃~85℃温差等恶劣工况，平均无故障工作时间（MTBF）超 50000 小时。​

灵活部署与扩展：基站支持壁挂、吸顶、抱杆等多种安装方式，单基站覆盖半径可达 100~150 米，通过级联部署可实现长距离隧道（如 10 公里以上铁路隧道）的无缝信号覆盖；系统采用模块化设计，可根据隧道掘进进度分阶段增加设备，避免一次性投入过高。

多维度安全预警：​

电子围栏预警：支持自定义危险区域（如爆破区、高压电区），当人员 / 设备进入预警范围时，系统在100 毫秒内触发声光报警，同时向终端推送撤离指令，防止误入风险。​

人车碰撞预警：通过 UWB 信号实时计算人员与工程车辆的相对距离，当间距小于安全阈值（可自定义，如 5 米）时，车辆定位标签自动发出声光提示，同步向司机终端推送警示信息，避免交叉作业碰撞事故。​

静止超时预警：若人员终端在同一位置静止超过设定时间（如 15 分钟），系统自动判定为异常状态，触发超时报警，防止人员晕倒、被困等情况未被及时发现。​

应急响应快速联动：​

一键 SOS 功能：人员定位卡集成紧急报警按钮，按下后系统立即锁定报警人员精确位置，同步联动隧道内广播系统播放救援指令，调取附近视频监控画面，为调度中心提供现场可视化信息。​

事故追溯与救援：事故发生后，可通过系统回溯人员 / 设备的运动轨迹，明确事故前的位置分布与移动路径，为事故原因分析提供数据支撑；同时，救援人员可通过手持终端接收被困人员实时位置，精准规划救援路线，缩短搜救时间。

六、管理协同：数字化管控，多系统融合​

人员管理精细化：​

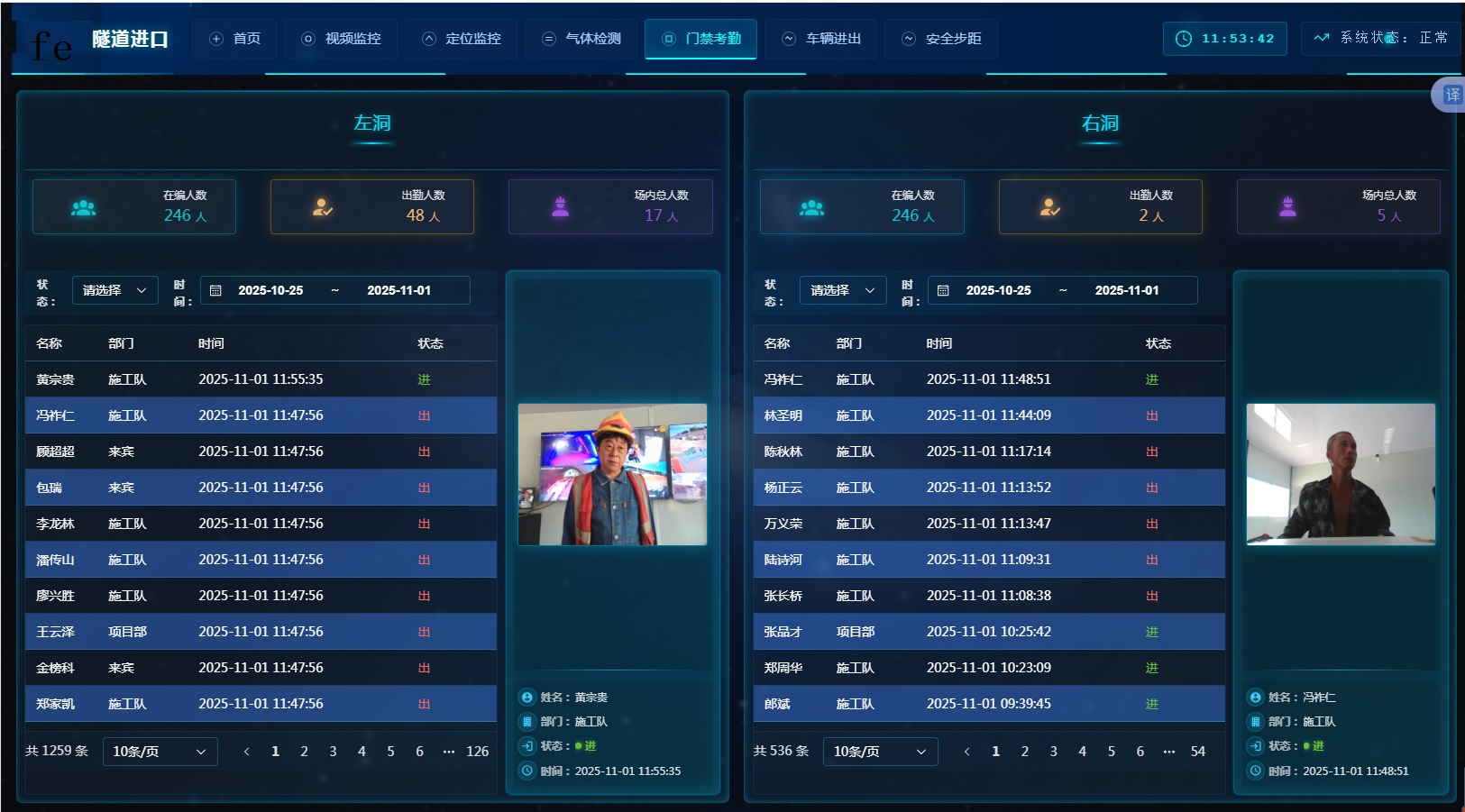

智能考勤统计：自动记录人员进出场时间、各作业区域停留时长，生成考勤报表（支持按班组、岗位分类统计），替代传统人工签到，杜绝代打卡现象，数据可直接对接企业 HR 系统。​

作业监管可视化：通过 Web 端或移动端平台，实时查看各区域人员数量、岗位分布，支持按姓名、工种快速检索人员位置；可设置重点区域（如盾构机操作室）的人员准入权限，非授权人员进入时自动报警，落实岗位责任制。​

设备与流程管控数字化：​

工程车辆调度：实时追踪装载机、渣土车等设备的位置与运行状态（如速度、油耗），优化运输路线，避免车辆拥堵；通过定位数据统计设备工作时长，辅助制定维保计划，延长设备使用寿命。​

数据报表与分析：系统自动生成人员作业时长、危险区域预警次数、设备使用率等数据报表，支持导出 Excel 或 PDF 格式，为管理人员优化施工方案、评估安全风险提供数据依据。​

多系统协同联动：​

预留标准化接口，可与隧道视频监控、门禁系统、爆破预警系统、通风控制系统等无缝对接。例如，当爆破预警系统触发时，UWB 定位系统立即核查爆破区人员是否全部撤离，未撤离则联动门禁系统关闭出入口，同时停止通风设备运行，形成 “预警 - 核查 - 管控” 的闭环防护；与视频监控系统联动时，报警触发后可自动调取报警位置附近的摄像头画面，实现 “定位 + 可视化” 双重确认，提升管控可靠性。​
