【0x000A】HCI_LE_Set_Advertising_Enable命令全面解析

HCI_LE_Set_Advertising_Enable 是低功耗蓝牙（Bluetooth Low Energy, BLE）协议栈中的一个主机控制接口（Host Controller Interface, HCI）命令，用于启用或禁用蓝牙设备的广播功能。广播是BLE设备发现其他设备或广播自身存在的一种机制。

一、命令概述

HCI_LE_Set_Advertising_Enable 命令的主要功能是控制BLE设备的广播状态。当设备需要被发现或广播某些信息时，主机（Host）会通过发送此命令并设置相应的参数来启用广播。相反，当设备不再需要广播时，主机可以发送此命令并禁用广播功能。

​

BLUETOOTH CORE SPECIFICATION Version 5.4 | Vol 4, Part E page 2359

广播的具体行为（如广播间隔、广播类型等）由之前发送的HCI_LE_Set_Advertising_Parameters命令所设置的参数决定。这些参数定义了广播发送的频率、方式以及广播中包含的数据类型。HCI_LE_Set_Advertising_Parameters(0x0006)命令全面解析-CSDN博客

1.1. 命令参数

• Advertising_Enable: 这是一个单字节的参数，用于指示是否启用广播。
  • 0x00: 禁用广播。
  • 0x01: 启用广播。

1.2. 广播停止条件

广播过程会在以下情况下停止：

• 主机请求: 主机发送另一个HCI_LE_Set_Advertising_Enable命令，并将Advertising_Enable参数设置为0x00。
• 连接建立: 通过广播过程成功建立了连接。
• 广播超时: 在高占空比定向广播（Directed Advertising）的情况下，由于广播占空比过高而导致广播超时。

在这些情况下，广播功能将被禁用，BLE设备将停止发送广播数据包。

1.3. 返回错误情况

HCI_LE_Set_Advertising_Enable命令在执行时，根据Own_Address_Type参数的设置以及设备地址的状态是否有效，蓝牙控制器可能返回错误的情况，以反馈配置错误或无效的广播操作。

• 当Advertising_Enable设置为0x01，且Own_Address_Type设置为0x00（表示使用公共地址），但设备没有公共地址时：
  • 蓝牙控制器应返回错误代码Invalid HCI Command Parameters（0x12），因为设备没有有效的公共地址来用于广播。
• 当Advertising_Enable设置为0x01，且Own_Address_Type设置为0x01（表示使用随机静态地址），但设备的随机地址尚未使用HCI_LE_Set_Random_Address命令初始化时：
  • 蓝牙控制器同样应返回错误代码Invalid HCI Command Parameters（0x12），因为设备没有有效的随机静态地址来用于广播。
• 当Advertising_Enable设置为0x01，且Own_Address_Type设置为0x02（表示使用私有可解析地址，且地址由控制器根据IRK生成），但控制器的解析列表中没有匹配的条目，且设备没有公共地址时：
  • 蓝牙控制器应返回错误代码Invalid HCI Command Parameters（0x12），因为控制器无法为设备生成有效的私有可解析地址。
• 当Advertising_Enable设置为0x01，且Own_Address_Type设置为0x03（表示使用私有不可解析地址），但控制器的解析列表中没有匹配的条目，且设备的随机地址尚未使用HCI_LE_Set_Random_Address命令初始化时：
  • 蓝牙控制器应返回错误代码Invalid HCI Command Parameters（0x12），因为设备没有有效的随机地址来用于广播，且控制器无法为其生成私有不可解析地址。

1.4. 额外说明

当执行HCI_LE_Set_Advertising_Enable命令时，BLE控制器的行为取决于当前的广播状态和提供的参数。例如，如果广播当前已启用，并且收到禁用广播的命令，则控制器应尽可能快地停止广播事件。相反，如果广播当前已禁用，并且收到启用广播的命令，则控制器应开始广播，并使用之前通过HCI_LE_Set_Advertising_Data等命令设置的广播数据。

• 重复启用广播：如果广播已经启用，并且再次发送HCI_LE_Set_Advertising_Enable命令（Advertising_Enable设置为0x01）来启用广播，这可能会导致随机地址的更改（如果使用的是随机地址类型）。这是因为某些实现可能会在每次启用广播时生成一个新的随机地址，以增加隐私保护。
• 禁用已禁用的广播：如果广播已经被禁用，并且再次发送HCI_LE_Set_Advertising_Enable命令（Advertising_Enable设置为0x00）来禁用广播，这通常不会有任何效果，因为广播已经是禁用状态。

二、命令格式

2.1. 一般格式

HCI_LE_Set_Advertising_Enable命令格式通常遵循蓝牙核心规范中定义的HCI命令结构。一般来说，HCI命令的格式包括以下几个部分：

• 组域（OGF, Opcode Group Field）：对于BLE相关的命令，OGF通常为0x08，表示该命令属于LE（低功耗）控制器命令组。
• 命令域（OCF, Opcode Command Field）：OCF用于标识具体的HCI命令。对于HCI_LE_Set_Advertising_Enable命令，其OCF是0x000A。
• 参数长度：表示后续参数的总长度（以字节为单位）。对于HCI_LE_Set_Advertising_Enable命令，由于参数通常只有一个字节（用于表示启用或禁用状态），因此参数长度通常为1。
• 参数（Parameters）：
  • Advertising_Enable：1字节
    • 0x00：禁用广播
    • 0x01：启用广播
• 校验和（可选）：某些HCI实现可能会要求命令包含一个校验和字段，用于验证命令数据的完整性。然而，这并不是所有HCI实现都必需的。

需要注意的是，具体的命令格式可能会因蓝牙版本、设备制造商或HCI实现的不同而有所差异。因此，在实际应用中，建议参考特定设备或具体版本的蓝牙协议的官方文档来获取最准确的命令格式和参数信息。

2.2. 格式示例

以下是一个基于通用蓝牙API（如Bluetooth SIG定义的蓝牙核心规范）的HCI_LE_Set_Advertising_Enable命令格式示例：

假设我们想要启用广播功能，那么命令的二进制表示可能如下（以十六进制为例）：

• 命令代码：0x08 0x000A（OGF和OCF的组合）
• 参数长度：0x01（表示参数长度为1字节）
• 参数：0x01（表示启用广播）

因此，完整的命令二进制表示为：

0x08 0x005A 0x01

或者，如果考虑参数长度字段和命令代码的组合方式（某些实现可能将OGF和OCF合并为一个16位值，并紧接着给出参数长度和参数），则命令可能表示为：

0x005A 0x01（其中0x005A是0x08 << 10 | 0x000A的结果，表示完整的操作码）

HCI_LE_Set_Advertising_Enable命令的格式相对简单，但它在BLE广播过程中的作用至关重要。正确使用该命令可以确保BLE设备能够按预期进行广播，从而被其他设备发现和连接。

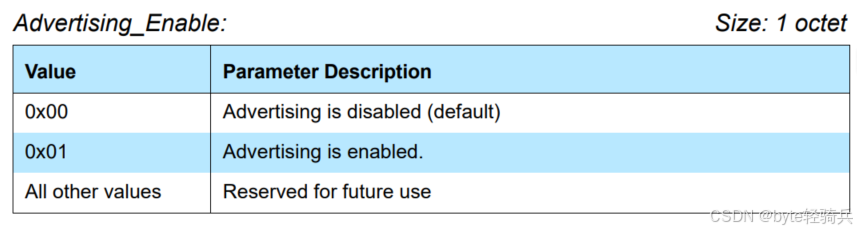

三、Advertising_Enable参数详细说明

Advertising_Enable是HCI_LE_Set_Advertising_Enable命令的核心参数，它决定了BLE设备是否开始或停止广播其存在和相关信息。

​

• 0x00：禁用广播。当设置为这个值时，BLE设备将停止发送广播数据包，其他设备将无法扫描或连接到该设备（除非设备处于可扫描或可连接模式的其他广播类型中，但Advertising_Enable被设置为0通常会停止所有广播活动）。
• 0x01：启用广播。当设置为这个值时，BLE设备将开始或继续发送广播数据包，包含设备的存在信息、服务信息等，以便其他设备可以发现和连接到该设备。

四、返回事件及参数详细说明

当HCI_LE_Set_Advertising_Enable命令执行完毕后，会产生一系列的事件，这些事件取决于广播的类型和是否成功建立了连接。以下是对这些事件的详细说明。

4.1. HCI_Command_Complete事件

• 无论命令执行成功还是失败，当HCI_LE_Set_Advertising_Enable命令完成后，都会生成一个HCI_Command_Complete事件。
• 该事件包含了命令完成的状态码，可以用来判断命令是否成功执行。

4.2. HCI_LE_Connection_Complete或HCI_LE_Enhanced_Connection_Complete事件

• 如果广播类型（Advertising_Type参数）是0x00（ADV_IND，通用未定向广播）、0x01（ADV_DIRECT_IND，高占空比定向广播）或0x04（ADV_DIRECT_IND，低占空比定向广播），并且成功建立了连接，则会生成HCI_LE_Connection_Complete或HCI_LE_Enhanced_Connection_Complete事件。
• 这些事件包含了连接建立的相关信息，如连接句柄、角色、地址类型等。

4.3. 广播超时导致的连接完成事件

• 如果广播类型是0x01（ADV_DIRECT_IND，高占空比），并且定向广播未能成功建立连接，则会生成一个HCI_LE_Connection_Complete或HCI_LE_Enhanced_Connection_Complete事件，但其中的状态码会被设置为广播超时（0x3C）。

4.4. 可能的竞态条件

• 当将Advertising_Enable参数设置为0x00（禁用）时，如果同时广播类型（Advertising_Type参数）是0x00、0x01或0x04，可能会出现竞态条件。
• 在这种情况下，广播可能会在连接建立之前未能及时停止，因此可能会同时生成HCI_Command_Complete事件和HCI_LE_Connection_Complete或HCI_LE_Enhanced_Connection_Complete事件。
• 这种竞态条件也可能发生在高占空比定向广播超时并且此命令禁用广播时。

为了避免竞态条件带来的问题，可以在发送HCI_LE_Set_Advertising_Enable命令之前，先停止所有正在进行的广播活动，并确保设备处于可以接收和处理该命令的状态。同时，也可以在接收到HCI_Command_Complete事件后，再执行其他依赖于广播状态的操作。

需要注意的是，这些事件的具体生成情况还取决于BLE设备的实现和当前的广播/连接状态。因此，在实际应用中，建议仔细处理这些事件，并根据事件的类型和状态码来执行相应的操作。

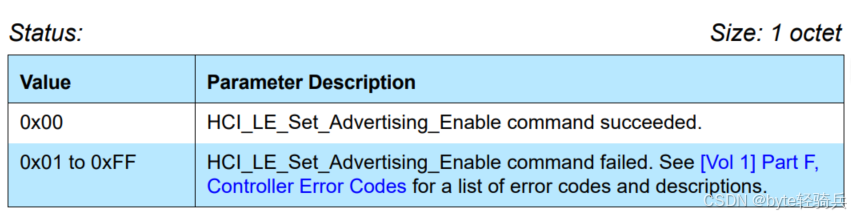

4.5. Status

HCI_LE_Set_Advertising_Enable命令执行后，会返回一个Status参数，用于指示命令的执行结果。在应用开发中，需要仔细处理这个参数，并根据其值来执行相应的操作或错误处理流程。

​

• 0x00：成功。表示HCI_LE_Set_Advertising_Enable命令已成功执行，设备的广播功能已根据命令中的参数启用或禁用。
• 非0x00值：失败。表示HCI_LE_Set_Advertising_Enable命令执行失败。具体的失败原因可能因设备实现和错误代码而异，但通常可以通过查阅蓝牙核心规范的相应部分或设备的错误代码列表来获取详细的错误信息。蓝牙Controller错误代码全面概览-CSDN博客

五、命令执行流程

以下是HCI_LE_Set_Advertising_Enable命令的执行流程说明。

5.1. 命令准备

在执行HCI_LE_Set_Advertising_Enable命令之前，需要准备相应的参数。这些参数通常包括：

• Enable：一个布尔值，用于指示是否启用广播功能。0x00表示禁用广播，0x01表示启用广播。
• Advertising_Handle（在某些实现中可能不需要）：一个唯一的标识符，用于区分设备上的不同广播集。这个参数在某些BLE实现中可能不是必需的，但在需要区分多个广播集时非常有用。

5.2. 发送命令

准备好参数后，主机（Host）通过HCI接口向BLE控制器（BLE Controller）发送HCI_LE_Set_Advertising_Enable命令。命令的格式通常包括操作码（OpCode）、参数长度以及具体的参数值。

• 操作码：用于标识该命令。对于HCI_LE_Set_Advertising_Enable命令，操作码是固定的。
• 参数长度：表示后续参数的总长度（以字节为单位）。
• 参数值：包括Enable和（可选的）Advertising_Handle。

5.3. 控制器处理

BLE控制器接收到HCI_LE_Set_Advertising_Enable命令后，会进行以下处理：

• 验证参数：控制器会验证接收到的参数是否合法和有效。
• 更新状态：根据Enable参数的值，控制器会更新设备的广播状态。
• 准备广播数据：如果启用了广播功能，并且之前已经设置了广播数据（通过HCI_LE_Set_Advertising_Data命令），则控制器会准备这些数据以便广播。

5.4. 返回响应

处理完HCI_LE_Set_Advertising_Enable命令后，BLE控制器会返回一个响应给主机。这个响应通常是一个HCI_Command_Complete事件，其中包含以下信息：

• Num_HCI_Command_Packets：表示已完成的HCI命令包的数量。
• Command_Opcode：表示已完成的HCI命令的操作码。
• Status：表示命令的执行结果。0x00表示成功，非0x00值表示失败。

5.5. 后续操作

根据HCI_Command_Complete事件中的Status参数，主机可以执行相应的后续操作：

• 成功：如果Status为0x00，表示命令已成功执行，设备的广播功能已根据Enable参数的值启用或禁用。此时，主机可以继续执行其他操作，如设置广播参数、更新广播数据等。
• 失败：如果Status为非0x00值，表示命令执行失败。主机需要根据错误代码进行相应的错误处理，如重试命令、采取其他恢复措施或向用户报告错误。

5.6 代码示例

以下是一个简化的代码示例，用于展示如何在一个BLE设备的主机（Host）端上执行HCI_LE_Set_Advertising_Enable命令。请注意，这个示例是为了教学目的而编写的，并不包含完整的BLE协议栈实现或错误处理逻辑。在实际应用中，需要使用特定的BLE协议栈库（如Bluedroid、BlueZ或BESSDK等）来发送HCI命令。

#include <stdio.h>
#include <stdint.h>
#include <stdbool.h>
// 假设有一个BLE协议栈库头文件，这里用伪代码表示
#include "ble_stack.h"

// 伪代码：发送HCI命令的函数
// 在实际应用中，这个函数将由BLE协议栈库提供
void hci_send_command(uint16_t opcode, uint8_t *params, uint8_t param_len) {
    // 这里应该包含与BLE控制器通信的代码
    // 例如，通过UART、SPI或其他接口发送命令
    printf("Sending HCI command: opcode=0x%04X, params=..., param_len=%d\n", opcode, param_len);
}

// 伪代码：处理HCI命令完成事件的回调函数
// 在实际应用中，这个函数将由BLE堆栈库调用
void hci_command_complete_callback(uint8_t *event, uint16_t event_len) {
    uint8_t num_hci_command_packets = event[1];
    uint16_t command_opcode = (event[2] << 8) | event[3];
    uint8_t status = event[4];

    printf("HCI Command Complete: num_packets=%d, opcode=0x%04X, status=0x%02X\n",
           num_hci_command_packets, command_opcode, status);

    // 根据status执行后续操作
    if (status == 0x00) {
        printf("HCI_LE_Set_Advertising_Enable command succeeded.\n");
        // 执行成功后的操作，如设置广播参数、更新广播数据等
    } else {
        printf("HCI_LE_Set_Advertising_Enable command failed with status 0x%02X.\n", status);
        // 执行失败后的错误处理
    }
}

int main() {
    // 初始化BLE协议栈（伪代码）
    // 在实际应用中，这通常涉及配置BLE协议栈库、打开通信接口等
    ble_stack_init();

    // 准备HCI_LE_Set_Advertising_Enable命令的参数
    uint8_t enable = 0x01; // 启用广播
    // uint8_t advertising_handle = ...; // 如果需要，设置广播句柄
    // 在这个简化的示例中，我们假设不需要广播句柄

    // 构造命令参数数组（包括Enable和可选的Advertising_Handle）
    // 由于我们在这个示例中不使用Advertising_Handle，所以只包含Enable
    uint8_t params[] = {enable};
    uint8_t param_len = sizeof(params);

    // 发送HCI_LE_Set_Advertising_Enable命令
    // 操作码对于HCI_LE_Set_Advertising_Enable是固定的，这里用伪代码表示
    uint16_t opcode = 0x00XX; // 替换为实际的HCI_LE_Set_Advertising_Enable操作码
    hci_send_command(opcode, params, param_len);

    // 在实际应用中，程序会在这里等待HCI_Command_Complete事件的回调
    // 由于这是一个简化的示例，我们不会真正等待回调
    // 在实际应用中，需要实现一个事件循环来等待和处理来自BLE控制器的回调

    // 清理和退出（伪代码）
    // 在实际应用中，这通常涉及关闭通信接口、释放资源等
    ble_stack_deinit();

    return 0;
}

重要说明：

• BLE协议栈库：在实际应用中，需要使用一个特定的BLE协议栈库来发送HCI命令和处理回调。这个库会提供hci_send_command和hci_command_complete_callback等函数的实际实现。
• 操作码：在上面的代码中，opcode被设置为0x00XX，这是一个占位符。需要替换为实际的HCI_LE_Set_Advertising_Enable操作码。
• 事件循环：在实际应用中，需要实现一个事件循环来等待和处理来自BLE控制器的回调。这个事件循环会调用hci_command_complete_callback等回调函数来处理HCI事件。
• 错误处理：上面的代码示例没有包含完整的错误处理逻辑。在实际应用中，需要根据HCI命令的响应状态来执行相应的错误处理操作。
• 广播句柄：在某些BLE实现中，可能需要使用广播句柄来区分不同的广播集。在这个简化的示例中，我们没有使用广播句柄。如果应用需要区分多个广播集，请确保在发送HCI_LE_Set_Advertising_Enable命令时包含正确的广播句柄。

六、应用场景

HCI_LE_Set_Advertising_Enable命令主要用于控制BLE设备的广播功能的启用或禁用。以下是该命令的主要应用场景。

6.1. 设备发现

• 初始设备配对：当BLE设备首次进入网络或需要与其他设备建立连接时，可以通过启用广播功能（使用HCI_LE_Set_Advertising_Enable命令将Enable字段设置为true或1）来使设备可见。其他设备可以通过扫描这些广播来发现该设备，并进一步进行配对或连接。
• 设备重新连接：在已经建立过连接的设备之间，如果一方设备需要重新连接（例如，智能手环与手机断开连接后需要重新连接），可以通过再次启用广播功能来加速重新连接的过程。

6.2. 数据传输

• 数据传输前的准备：在进行BLE数据传输之前，通常需要先通过广播建立连接。此时，BLE设备会启用广播功能，以便其他设备能够发现并连接到它。一旦连接建立，就可以开始数据传输了。
• 数据传输过程中的状态更新：在数据传输过程中，如果设备状态发生变化（例如，从忙碌状态变为空闲状态），可以通过更新广播数据来通知其他设备。这通常涉及发送新的HCI_LE_Set_Advertising_Data命令来更新广播数据，并可能需要重新启用广播功能（如果广播之前被禁用）。
• 数据传输后的关闭：数据传输完成后，为了节省功耗和避免不必要的干扰，BLE设备可以禁用广播功能。

6.3. 低功耗优化

• 动态调整广播状态：BLE设备可以根据需要动态地启用或禁用广播功能，以优化功耗。例如，当设备处于空闲状态时，可以禁用广播功能以降低功耗；而当设备需要被其他设备发现或进行数据传输时，再启用广播功能。
• 广播参数配置：通过配置广播参数（如广播间隔、广播类型等）来进一步优化功耗和广播效果。例如，通过增加广播间隔可以降低功耗，但可能会降低被其他设备发现的几率；而通过选择合适的广播类型则可以平衡设备的可见性和连接性。

6.4. 特定应用需求

• 设备定位与追踪：在某些应用场景中，BLE设备可能用于定位或追踪。此时，设备需要定期广播其位置信息。通过启用广播功能并配置适当的广播参数（如广播间隔和广播数据），可以实现这一功能。
• 通知与提醒：BLE设备还可以用于发送通知或提醒。例如，智能手环可以广播通知信息以提醒用户查看。这通常涉及在广播数据中包含特定的通知信息，并通过启用广播功能来使这些信息对其他设备可见。
• 服务广播：设备可以通过广播来广播其提供的服务或特征，以便其他设备可以了解其功能。

HCI_LE_Set_Advertising_Enable命令在BLE技术中具有广泛的应用场景，包括设备发现、数据传输、功耗优化以及特定的应用需求。正确使用该命令对于开发高效、可靠的BLE设备至关重要。

七、注意事项

在使用HCI_LE_Set_Advertising_Enable命令时，需要注意以下几点事项。

7.1. 命令执行与状态管理

• 广播状态检查：
  • 在发送命令前，确认设备的当前广播状态，避免重复发送不必要的命令。
  • 如果广播事件正在进行中，发送禁用命令时，控制器应尽快停止广播。
• 设备状态检查：
  • 确保设备处于可以接收和处理HCI_LE_Set_Advertising_Enable命令的状态。
  • 如果设备已处于连接状态，启用广播可能会失败或中断现有连接，需谨慎操作。

7.2. 参数配置与兼容性

• Enable参数：该命令包含一个Enable参数，用于指定启用（true或1）或禁用（false或0）广播功能。确保正确设置此参数以符合设备需求。
• 广播参数配置：在启用广播之前，需要确保已经正确配置了广播参数，如广播间隔、广播类型、广播数据等。这些参数将影响广播的可见性和连接性。确保广播参数符合目标设备的兼容性和蓝牙版本要求。

7.3. 兼容性考虑

• 设备兼容性：不同的BLE设备和控制器可能支持不同的广播参数和命令格式。因此，在使用HCI_LE_Set_Advertising_Enable命令时，需要确保它与目标设备兼容。
• 蓝牙版本：某些广播参数和命令可能仅在特定版本的蓝牙规范中受支持。因此，在开发过程中需要确认目标设备的蓝牙版本，并确保所使用的命令和参数与该版本兼容。

7.4. 安全性与隐私保护

• 敏感信息保护：如果广播中包含敏感信息（如设备位置、用户身份等），需要采取适当的安全措施来保护这些信息不被未经授权的设备获取。
• 随机地址使用：为了增强设备的隐私保护，建议使用随机地址进行广播。这可以显著降低设备被跟踪和识别的风险。

7.5. 命令发送时机

• 合适的发送时机：确保在合适的时机发送HCI_LE_Set_Advertising_Enable命令。例如，在设备初始化阶段或需要建立连接之前启用广播功能；在设备不再需要被发现或连接时禁用广播功能。

7.6. 命令响应与状态确认

• 命令响应：BLE控制器应通过HCI_Command_Complete事件响应HCI_LE_Set_Advertising_Enable命令的完成情况。主机需要接收并解析这个事件来确认命令是否成功执行，特别是Status参数的值。
• 状态确认：通过解析HCI_Command_Complete事件中的Status参数，确认命令是否成功执行。如果Status参数为非0x00值，表示命令执行失败，需根据错误代码进行相应处理。

7.7. 错误处理与状态同步

• 错误处理：如果命令执行失败，根据错误代码（如无效参数、命令不允许、内存容量超出等）进行相应的错误处理。可能需要重试命令、采取其他恢复措施或向用户报告错误。
• 状态同步：
  • 由于广播数据的更新和广播的启用/禁用可能涉及多个命令和状态变化，需要确保这些操作之间的同步和一致性。例如，在更新广播数据后，需要确保广播功能已正确启用以使用新数据。
  • 在更新广播数据后，确认广播功能已正确启用以使用新数据。

7.8. 电源管理与功耗考虑

• 电源管理：广播会消耗BLE设备的电量，因此在不需要时应及时禁用广播以节省能源。
• 功耗优化：通过配置合适的广播参数（如增加广播间隔）来平衡广播可见性和功耗。

八、结论

HCI_LE_Set_Advertising_Enable命令在BLE技术中扮演着至关重要的角色，它是BLE协议栈中用于控制设备广告功能的核心命令。此命令的启用/禁用直接关系到BLE设备能否有效地进行设备发现、服务广播以及连接建立等关键操作。

在使用HCI_LE_Set_Advertising_Enable命令时，必须注意以下几点关键要素：

• 广播参数的设置：在启用广播之前，必须确保通过其他HCI命令正确配置了广播参数，如广播间隔、广播类型以及广播数据等。这些参数将直接影响广播的可见性和设备的连接性。
• 设备的连接状态：如果BLE设备已经处于连接状态，此时启用广播可能会导致现有连接的中断或广播功能的失效。因此，在发送广播启用命令之前，开发者需要仔细检查设备的当前连接状态。
• 电源管理：由于广播功能会消耗BLE设备的电量，因此在不需要进行广播时，应及时禁用该功能以节省能源。合理的电源管理策略对于延长BLE设备的电池寿命至关重要。

综上所述，HCI_LE_Set_Advertising_Enable命令是BLE设备实现广播功能、参与设备发现和服务广播过程的关键所在。开发者在使用该命令时，应充分考虑广播参数的设置、设备的连接状态以及电源管理等问题，以确保BLE设备能够高效、可靠地运行。
