【0x003A】HCI_LE_Read_Maximum_Advertising_Data_Length命令全面解析

HCI_LE_Read_Maximum_Advertising_Data_Length 是一个低功耗蓝牙（Bluetooth Low Energy, BLE）的HCI( Host Controller Interface ) 命令，用于读取设备支持的最大广播数据长度。该命令是蓝牙核心规范的一部分，并在蓝牙 5.0 及更高版本中引入。广播数据长度在蓝牙广播过程中非常关键，因为它决定了设备在单次广播事件中能够发送的信息量。

一、命令概述

HCI_LE_Read_Maximum_Advertising_Data_Length 命令的主要功能是读取控制器所支持的最大广播数据长度。这个长度决定了在广播事件、扫描响应或周期性广播中，设备能够发送的最大数据量。

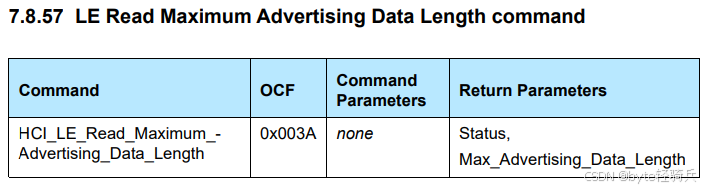

BLUETOOTH CORE SPECIFICATION Version 5.4 | Vol 4, Part E page 2467

• OCF（Opcode Command Field，操作码命令字段）：0x003A
• Parameters（参数）：通常不需要输入参数
• ReturnParameters（返回参数）：
  • Status（状态）：用于表示命令执行的结果状态。成功执行时，通常会返回状态码0x00。如果执行失败，则返回相应的错误状态码。
  • Advertising_Data_Length（广播数据长度）：命令的目的是获取这个值。在命令执行成功后，设备会通过事件响应提供这个信息。
• 应用场景：在BLE设备配置广播数据时，需要了解控制器支持的最大长度，以确保广播数据包的大小不会超过设备的处理能力。
• 数据碎片化：值得注意的是，最大量的广播数据可能需要在多个PDU（协议数据单元）中分片传输（见Spec [Vol 6] Part B, Section 2.3.4.9）。这意味着，尽管控制器支持一定的最大长度，但实际传输时可能需要根据PDU的大小进行分片。

LE Read Maximum Advertising Data Length命令是一个用于获取蓝牙设备最大广播数据长度的HCI命令，它不需要输入参数，并返回一个状态值和广播数据长度来表示命令的执行结果。

二、命令格式

HCI_LE_Read_Maximum_Advertising_Data_Length 命令的格式通常遵循蓝牙核心规范中定义的HCI命令结构。

2.1. HCI_LE_Read_Maximum_Advertising_Data_Length 命令

HCI_LE_Read_Maximum_Advertising_Data_Length 命令的格式通常包括以下几个部分：

• OGF（Opcode Group Field，操作码组字段）：值：0x08或者0X20
• OCF（Opcode Command Field，操作码命令字段）：0x003A
• 命令参数：HCI_LE_Read_Maximum_Advertising_Data_Length命令通常不包含任何额外的命令参数。
• 命令长度：由于该命令不包含额外的参数，因此其命令长度为0。

2.2. 响应事件（HCI Command Complete）格式

HCI_LE_Read_Maximum_Advertising_Data_Length命令执行后，控制器会返回一个HCI命令完成事件，其中包含状态码和最大广播数据长度等信息。

• 该事件包含以下字段：
  • Event Code：0x0E，表示这是一个命令完成事件。
  • Packet Length：事件的总长度，包括Event Code、Number of HCI Command Packets、Command Opcode和返回参数。
  • Number of HCI Command Packets：表示此事件响应的HCI命令包的数量，对于此命令，通常为1。
  • Command Opcode：与发送的命令相同的操作码，用于确认这是对哪个命令的响应。
  • 返回参数：
    • Status：一个无符号8位值，表示命令执行的结果。0x00表示成功，其他值表示失败，并带有特定的错误代码。
    • Max Advertising Data Length：一个无符号16位值，表示控制器支持的最大广播数据长度（单位：字节）。

2.3. 示例

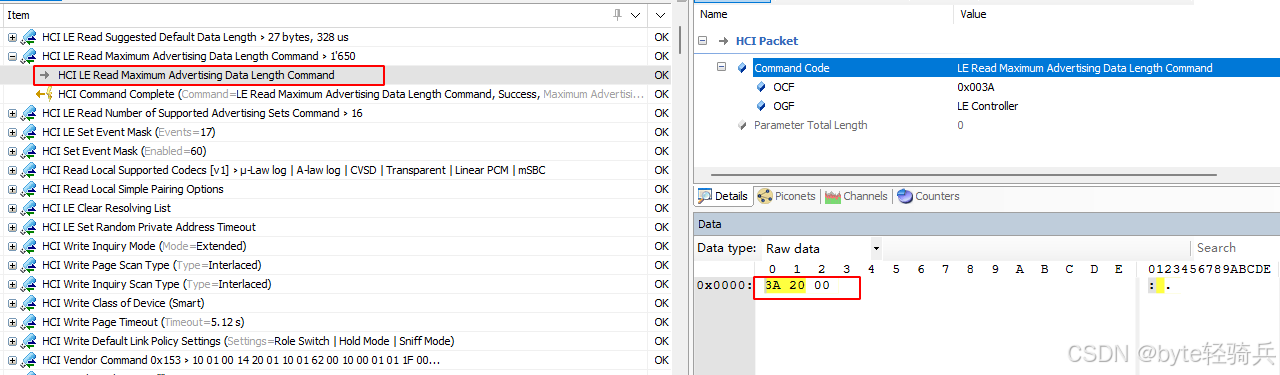

发送命令：0x08 0x003A（OGF和OCF的组合）

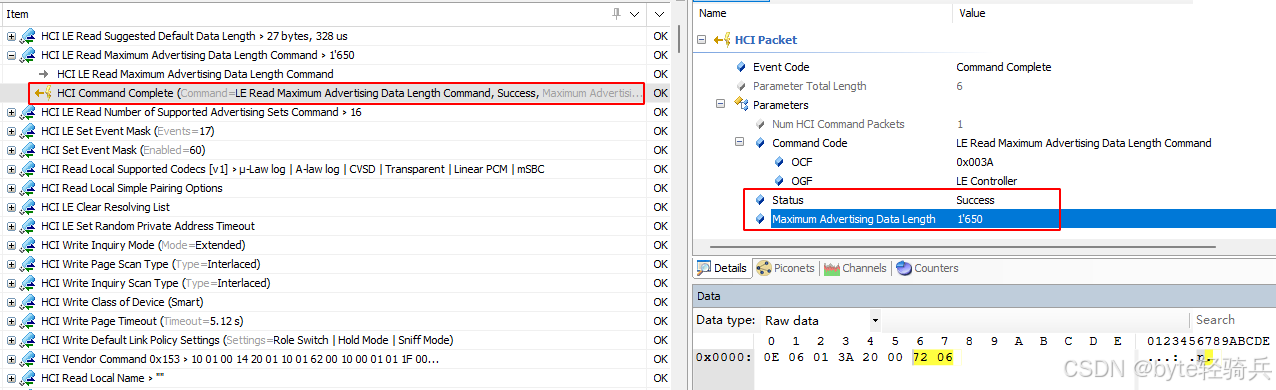

假设响应为成功，则可能的事件响应为：

0x0E [Packet Length] 0x01 0x08 0x003A 0x00 [Max Advertising Data Length]

• 其中，[Packet Length]是事件的总长度，取决于Max Advertising Data Length的值（因为需要额外2个字节来表示它）。
• 0x01表示此事件响应了一个HCI命令包。
• 0x08 0x003A是确认这是对HCI_LE_Read_Maximum_Advertising_Data_Length命令的响应。
• 0x00表示命令成功执行。
• [Max Advertising Data Length]是控制器支持的最大广播数据长度。

请注意，实际的命令和响应格式可能会因蓝牙芯片制造商和固件版本的不同而略有差异。因此，在实际应用中，建议参考特定设备的文档或规范来确保正确理解和使用该命令。

三、返回参数详细说明

3.1. Status

• 类型：无符号8位值
• 说明：此字段表示命令执行的结果状态。
• 取值：
  • 0x00：表示命令成功执行。
  • 其他值：命令执行失败，status值将指示具体的错误类型。根据蓝牙核心规范，不同的status值对应不同的错误代码，这些代码在蓝牙规范的文档中有所定义。蓝牙Controller错误代码全面概览-CSDN博客

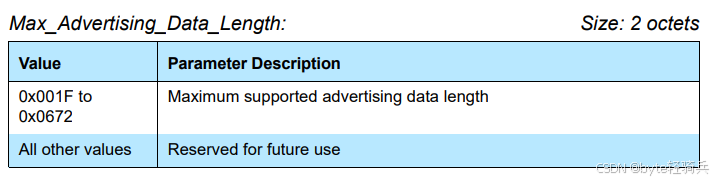

3.2. Max Advertising Data Length

• 类型：无符号16位值（2个字节）
• 说明：此字段表示控制器支持的最大广播数据长度（单位：字节）。
• 取值：0x001F to 0x0672（即十进制31到1650），实际最大值取决于BLE控制器的具体实现和规格。这个长度限制了设备在广播过程中可以发送的数据量。

四、命令执行流程

以下是HCI_LE_Read_Maximum_Advertising_Data_Length命令的执行流程。

4.1. 命令发送

• 主机（Host）通过HCI接口向BLE控制器发送HCI_LE_Read_Maximum_Advertising_Data_Length命令。
• 该命令通常包含操作码（OpCode），用于唯一标识命令类型。对于HCI_LE_Read_Maximum_Advertising_Data_Length命令，操作码是特定的，用于指示读取最大广播数据长度的操作。

4.2. 命令接收与解析

• BLE控制器接收主机发送的命令，并解析操作码以确定要执行的操作。
• 控制器检查命令的合法性，包括命令格式、参数长度等。

4.3. 读取最大广播数据长度

• 控制器根据内部配置或规范支持，确定最大广播数据长度。
• 这个长度通常受到BLE广播包最大长度的限制，并可能因控制器实现和蓝牙核心规范版本的不同而有所差异。

4.4. 构建响应

• 控制器构建HCI_Command_Complete事件作为响应，该事件包含命令执行的结果。
• 在响应中，控制器将最大广播数据长度作为参数返回给主机。

4.5. 响应发送与接收

• 控制器通过HCI接口将HCI_Command_Complete事件发送回主机。
• 主机接收并解析响应，提取最大广播数据长度信息。

4.6. 后续处理

• 主机根据读取到的最大广播数据长度，可以配置设备的广播策略，确保广播数据在合法范围内。
• 主机还可以根据需要将此信息传递给上层应用，以便进行进一步的广播数据处理或优化。

需要注意的是，不同的BLE控制器和蓝牙核心规范版本可能对HCI_LE_Read_Maximum_Advertising_Data_Length命令的实现和支持有所不同。因此，在实际应用中，建议参考具体控制器和规范的文档，以确保命令的正确使用和最大广播数据长度的准确读取。

4.6. 代码示例

实现HCI_LE_Read_Maximum_Advertising_Data_Length命令的流程通常涉及与蓝牙控制器进行HCI通信的底层代码。这些代码可能因具体的硬件平台、蓝牙协议栈实现和操作系统而有所不同。以下是一个简化的代码示例，用于说明如何发送该命令并处理响应。请注意，这只是一个概念性的示例，并不适用于所有平台和蓝牙协议栈。

#include <stdio.h>
#include <stdint.h>
#include <string.h>

// 假设有一个HCI接口库，这里用伪代码表示
#include "hci_interface.h"

// 定义HCI命令操作码
#define HCI_OP_LE_READ_MAX_ADV_DATA_LEN 0x0024 // 这是一个示例操作码，实际值可能不同

// HCI命令结构体
typedef struct {
    uint16_t op_code;
} hci_le_read_max_adv_data_len_cp;

// HCI事件结构体
typedef struct {
    uint8_t status;
    uint16_t max_adv_data_len;
    uint8_t max_num_adv_sets;
} hci_le_read_max_adv_data_len_rp;

// 发送HCI命令的函数（伪代码）
int hci_send_command(uint16_t op_code, const void *params, uint8_t param_len, void *response, uint16_t *response_len) {
    // 这里应该包含与HCI接口通信的代码
    // 例如：打开HCI套接字，构建并发送HCI数据包，接收响应等
    // 由于这是一个示例，这里省略了这些实现细节
    return 0; // 成功
}

// 读取最大广播数据长度的函数
int read_maximum_advertising_data_length(uint16_t *max_adv_data_len, uint8_t *max_num_adv_sets) {
    hci_le_read_max_adv_data_len_cp cp;
    cp.op_code = HCI_OP_LE_READ_MAX_ADV_DATA_LEN;

    uint8_t response_buffer[256]; // 假设响应缓冲区足够大
    uint16_t response_len = sizeof(response_buffer);

    int result = hci_send_command(HCI_OP_LE_READ_MAX_ADV_DATA_LEN, &cp, sizeof(cp), response_buffer, &response_len);
    if (result != 0) {
        // 处理发送命令失败的情况
        return -1;
    }

    if (response_len < sizeof(hci_le_read_max_adv_data_len_rp)) {
        // 响应长度不足
        return -1;
    }

    hci_le_read_max_adv_data_len_rp *rp = (hci_le_read_max_adv_data_len_rp *)response_buffer;
    if (rp->status != 0) {
        // 命令执行失败
        return -1;
    }

    *max_adv_data_len = rp->max_adv_data_len;
    *max_num_adv_sets = rp->max_num_adv_sets;
    return 0; // 成功
}

int main() {
    uint16_t max_adv_data_len;
    uint8_t max_num_adv_sets;

    int result = read_maximum_advertising_data_length(&max_adv_data_len, &max_num_adv_sets);
    if (result == 0) {
        printf("Maximum Advertising Data Length: %u\n", max_adv_data_len);
        printf("Maximum Number of Advertising Sets: %u\n", max_num_adv_sets);
    } else {
        printf("Failed to read maximum advertising data length\n");
    }

    return 0;
}

在这个示例中，hci_send_command函数是一个伪函数，它应该包含与HCI接口进行通信的实际代码。这通常涉及打开与蓝牙控制器的通信通道（如HCI套接字），构建并发送HCI数据包，然后接收并解析响应。

read_maximum_advertising_data_length函数封装了发送HCI_LE_Read_Maximum_Advertising_Data_Length命令和处理响应的逻辑。它首先构建命令参数，然后调用hci_send_command函数发送命令，并等待响应。如果响应成功，它将解析响应并返回最大广播数据长度和最大广播集数量。

请注意，这个示例中的操作码HCI_OP_LE_READ_MAX_ADV_DATA_LEN是一个占位符，实际使用时应该替换为蓝牙核心规范中定义的实际操作码。同样，hci_interface.h是一个假设的头文件，实际使用时应该替换为所使用的蓝牙协议栈和硬件平台的头文件。

此外，这个示例没有处理所有可能的错误情况，如HCI接口初始化失败、命令超时等。在实际应用中，应该添加适当的错误处理代码来确保程序的健壮性。

五、应用场景

HCI_LE_Read_Maximum_Advertising_Data_Length命令在BLE技术中有多个重要的应用场景，这些场景主要涉及到BLE设备的广播策略配置、广播数据优化以及设备兼容性等方面。

5.1. 广播策略配置

• 确定广播数据长度：在BLE设备中，广播数据是设备被其他设备发现和识别的重要依据。通过发送HCI_LE_Read_Maximum_Advertising_Data_Length命令，主机可以获取BLE控制器支持的最大广播数据长度，从而确保在配置广播数据时不会超过这个限制，避免广播失败或数据丢失。
• 优化广播性能：了解最大广播数据长度后，主机可以根据实际需求调整广播数据的长度和内容，以达到最佳的广播性能和覆盖范围。例如，在需要传输大量数据时，可以尽量利用最大广播数据长度，减少广播次数和能耗；而在对广播频率有较高要求时，则可以适当缩短广播数据长度，以提高广播频率和响应速度。

5.2. 广播数据优化

• 动态调整广播内容：BLE设备在不同的应用场景下可能需要广播不同的数据。通过读取最大广播数据长度，主机可以动态地调整广播内容，以适应不同的应用场景和需求。例如，在设备配对过程中，可以广播设备的名称、服务UUID等关键信息；而在设备已经连接后，则可以减少广播数据的长度和内容，以降低能耗和减少干扰。
• 提高广播数据的可读性和可识别性：了解最大广播数据长度后，主机可以更加合理地安排广播数据的格式和内容，使其更加易于被其他设备识别和解析。这有助于提高设备之间的兼容性和互操作性。

5.3. 设备兼容性

• 确保设备之间的通信顺畅：不同的BLE设备可能支持不同的广播数据长度和格式。通过发送HCI_LE_Read_Maximum_Advertising_Data_Length命令并获取响应，主机可以了解目标设备的广播能力，从而确保在通信过程中不会因为广播数据长度不匹配而导致通信失败或数据丢失。
• 支持多设备同时广播：在一些应用场景中，可能需要多个BLE设备同时广播数据。通过读取每个设备的最大广播数据长度，主机可以更加合理地分配广播资源和时间，以避免设备之间的广播冲突和干扰。

HCI_LE_Read_Maximum_Advertising_Data_Length命令在BLE技术中具有广泛的应用场景，它可以帮助主机了解BLE控制器的广播能力，从而优化广播策略、广播数据和设备兼容性等方面的配置。这对于提高BLE设备的性能、可靠性和互操作性具有重要意义。

六、注意事项

关于HCI_LE_Read_Maximum_Advertising_Data_Length命令的注意事项，虽然具体细节可能因不同的BLE设备实现和蓝牙核心规范版本而有所差异，但通常可以归纳以下几点，这些注意事项主要基于蓝牙技术联盟（Bluetooth SIG）发布的蓝牙核心规范以及广泛接受的BLE开发实践。

6.1. 命令格式与参数

• 确保发送命令时遵循正确的HCI命令格式，包括操作码（OpCode）、参数长度以及必要的参数。
• 对于HCI_LE_Read_Maximum_Advertising_Data_Length命令，通常不需要额外的参数，但应确认设备实现是否遵循此规范。

6.2. 命令响应

• 控制器应通过HCI_Command_Complete事件响应命令的完成情况。
• 应用层需要接收并解析这个事件来确认命令是否成功执行，并获取最大广播数据长度。

6.3. 数据长度限制

• 广播数据的长度是可变的，但通常受到BLE广播包最大长度的限制。
• 在使用HCI_LE_Set_Advertising_Data命令设置广播数据时，应确保数据长度不超过从HCI_LE_Read_Maximum_Advertising_Data_Length命令获取的最大值。
• 尽管控制器支持一定的最大广播数据长度，但实际应用中可能还需要考虑其他因素，如PDU大小、广播间隔等，以确保广播数据的有效传输。

6.4. 设备状态与兼容性

• 在发送命令之前，确认BLE设备已处于可接收命令的状态。
• 考虑到不同设备和蓝牙协议栈的兼容性，建议查阅设备的具体文档或规范，以确保命令的正确执行。
• 并非所有BLE设备都支持该命令，特别是那些不符合蓝牙 5.0 或更高版本的设备。具体取决于设备的硬件和固件实现。因此，在使用该命令之前，需要确认目标设备是否支持。

6.5. 错误处理

• 如果命令执行失败，应用层需要根据错误代码进行相应的错误处理。
• 常见的错误可能包括无效的参数、设备不支持该命令或设备处于忙碌状态等。

6.6. 隐私与安全

• 在处理广播数据时，注意保护用户隐私和设备安全。
• 避免在广播数据中泄露敏感信息，如设备地址、用户身份等。

6.7. 文档与规范

• 始终参考最新的蓝牙核心规范和相关设备文档。
• 这些文档通常提供了关于命令的详细说明、参数定义以及错误代码列表等有用信息。

6.8. 测试与验证

• 在实际部署之前，对命令进行充分的测试和验证。
• 这包括在不同设备、不同蓝牙协议栈以及不同环境下测试命令的兼容性和可靠性。

请注意，由于BLE技术的不断发展和更新，上述注意事项可能会随着新的蓝牙核心规范发布和设备实现而发生变化。因此，建议定期查阅最新的蓝牙技术文档和设备规范以获取最新信息。

七、总结

HCI_LE_Read_Maximum_Advertising_Data_Length命令在BLE设备配置和广播数据发送过程中起着重要作用。通过读取控制器支持的最大广播数据长度，开发者可以确保广播数据包的大小符合设备的处理能力，并优化广播数据的传输效果。具体来说：

• 确保数据合规性：通过读取最大广播数据长度，开发者可以确保广播数据包不会超过BLE控制器能够处理的最大大小，从而避免数据丢失或广播失败。
• 优化广播效果：了解最大广播数据长度后，开发者可以根据需要调整广播数据的大小和内容，以优化广播的可见性、可读性和传输效率。这有助于设备在广播过程中更有效地被其他BLE设备发现和识别。
• 提高设备兼容性：不同BLE设备可能支持不同的广播数据长度。通过遵循由HCI_LE_Read_Maximum_Advertising_Data_Length命令返回的限制，开发者可以确保他们的设备与其他BLE设备兼容，从而在不同设备之间实现顺畅的通信和数据交换。
• 减少能耗：合理的广播数据长度设置有助于减少BLE设备的能耗。过长的广播数据可能会导致更频繁的广播和更高的能耗，而适当缩短广播数据长度则可以在保持广播效果的同时降低能耗。

因此，在BLE设备开发和配置过程中，正确使用HCI_LE_Read_Maximum_Advertising_Data_Length命令是非常重要的。它不仅可以确保广播数据的合规性和优化广播效果，还可以提高设备的兼容性和降低能耗。这些优势有助于提升BLE设备在物联网、智能家居、可穿戴设备等领域的性能和用户体验。
