【0x003C】HCI_LE_Remove_Advertising_Set命令全面解析

HCI_LE_Remove_Advertising_Set命令是低功耗蓝牙（BLE）核心规范中定义的一个关键HCI（Host Controller Interface）命令。该命令的主要功能是删除或移除BLE控制器中的一个广播集。广播集是BLE设备在进行广播时所使用的一组配置参数，包括广播数据、广播间隔、广播类型等。通过删除不再需要的广播集，BLE设备可以释放相应的资源，以便更高效地进行其他广播活动。

一、命令概述

HCI_LE_Remove_Advertising_Set命令用于从控制器中移除一个广播集。在BLE技术中，广播集是一组广播参数和数据的集合，用于定义设备如何进行广播。通过移除广播集，设备可以停止发送特定的广播数据，从而节省能源或更新广播信息。

该命令通常包含一个或多个参数，其中最重要的是Advertising_Handle。这个参数是一个唯一的标识符，用于指定要移除的广播集。控制器使用这个句柄来查找并移除对应的广播集。

• Unknown Advertising Identifier（0x42）：如果与Advertising_Handle参数对应的广播集不存在，则控制器会返回此错误代码。这通常意味着提供的句柄无效或已被其他广播集使用。
• Command Disallowed（0x0C）：如果广播集上的广播或周期性广播已启用，则控制器会返回此错误代码。在尝试移除正在使用的广播集之前，必须先禁用其广播功能。

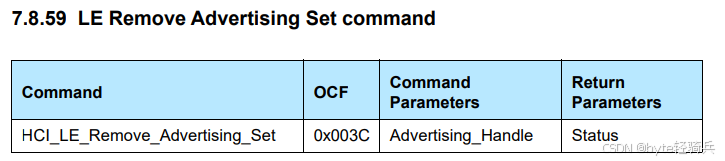

二、命令格式

HCI_LE_Remove_Advertising_Set命令详细格式通常会在蓝牙核心规范中进行定义。以下是对该命令格式的一般性描述，但请注意，具体实现可能会因不同的蓝牙协议栈或芯片厂商而有所差异。

2.1. 一般格式

HCI_LE_Remove_Advertising_Set命令的格式通常包括以下几个部分。

• 操作码（Opcode）：由操作码组字段（OGF）和操作码命令字段（OCF）组成。
• 参数长度（Parameter Length）：表示紧随命令操作码之后的参数的总长度。对于HCI_LE_Remove_Advertising_Set命令，这个长度通常较短，因为只需要一个广播句柄作为参数。
• 广播句柄（Advertising_Handle）：这是一个唯一的标识符，用于标识要移除的广播集。广播句柄是在创建广播集时由蓝牙协议栈分配的。

2.2. 示例格式

以下是一个简化的示例格式，用于说明HCI_LE_Remove_Advertising_Set命令的可能格式：

• 操作码：0x08|0xXXXX（其中0xXXXX是OCF的具体值，需要在蓝牙核心规范中查找）
• 参数长度：1字节（因为广播句柄是1字节长的）
• 广播句柄：1字节（例如，0x01）

在实际发送时，命令的二进制表示可能如下（以十六进制为例）：

08 3C 01 01

三、命令参数详细说明

3.1. 操作码

• 如上文所述，该字段用于标识命令的类型。在发送HCI_LE_Remove_Advertising_Set命令时，主机需要确保操作码的正确性，以便BLE控制器能够正确解析和执行该命令。

3.2. 参数长度

• 该字段表示后续参数的总长度。对于HCI_LE_Remove_Advertising_Set命令来说，参数长度通常为1字节，这是因为广博句柄本身是一个1字节的标识符。

3.3. Advertising_Handle（广播句柄）

该字段是命令的核心参数，用于指定要删除的广播集。主机在发送该命令时，需要确保广播句柄的有效性，即该句柄必须对应于一个已经存在且不再需要的广播集。

• 大小：1 octet（1字节），表示广播句柄的大小是1个字节（8位）。在二进制或十六进制表示中，1个字节可以表示256个不同的值（从0x00到0xFF）。
• 范围：0x00 to 0xEF（从0到239的十进制表示）。这个范围限制了广播句柄可以表示的不同广播集的数量。

四、返回参数详细说明

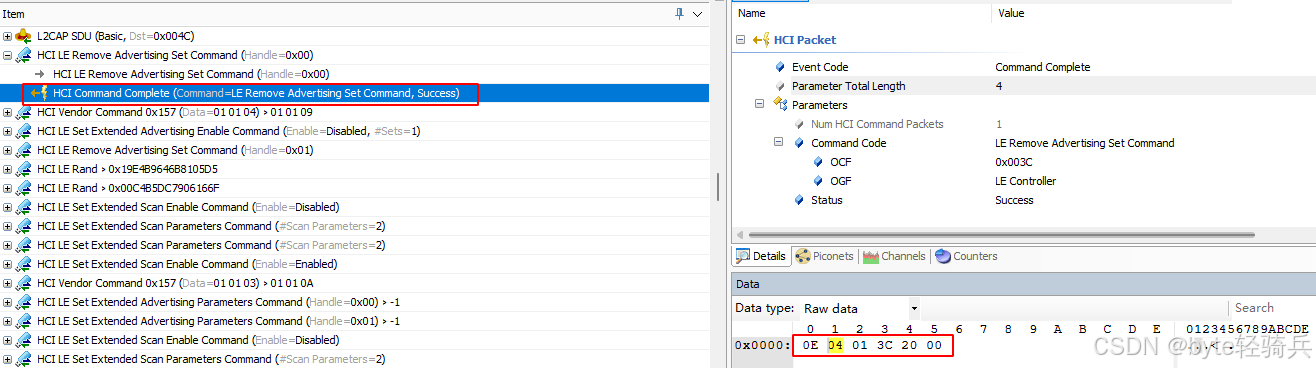

当HCI_LE_Remove_Advertising_Set命令执行完成后，会产生一个HCI_Command_Complete事件（除非该事件被屏蔽）。

4.1. HCI_Command_Complete事件格式

HCI_Command_Complete事件格式通常遵循蓝牙核心规范中定义的HCI（Host Controller Interface）事件格式。这些事件用于向主机报告控制器的状态变化、命令执行结果或其他重要信息。

• 事件代码：标识该事件的具体类型。对于HCI_LE_Remove_Advertising_Set命令的响应，通常会返回一个特定的事件代码，表明广播集是否已成功移除。
• 参数长度：表示紧随事件代码之后的参数的总长度。这有助于主机正确地解析后续参数。
• 状态码：这是一个关键的返回参数，用于指示命令的执行结果。状态码为0时表示命令成功执行，非0值则表示出现了错误。
• 其他相关信息（如有）：根据蓝牙核心规范和具体实现的不同，可能还会返回其他相关信息，如广播集的句柄（Handle）等。这些信息有助于主机进一步了解命令的执行情况。

4.2. HCI_Command_Complete格式示例

以下是一个基于通用蓝牙API（例如，Bluetooth SIG定义的蓝牙核心规范）的返回格式示例：

• 事件代码：例如，0x0E（这是一个假设的值，实际值可能因制造商和蓝牙协议栈的不同而有所差异）。
• 参数长度：例如，1字节（包括状态码和其他可能的信息）。
• 状态码：例如，0x00（表示成功）。
• 其他相关信息（如有）：例如，广播集句柄（Handle）：0x01（表示被移除的广播集的句柄）。

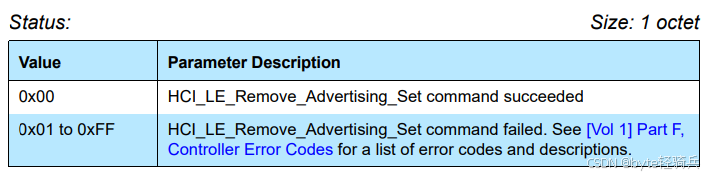

4.3. Status(状态)

status参数是HCI_LE_Remove_Advertising_Set命令响应中的一个关键字段，它向主机提供了关于命令执行成功与否的直接反馈。通过检查status参数的值，主机可以了解广播集是否被成功移除，或者命令执行过程中是否遇到了错误。

• 成功值：0x00，表示命令成功执行，广播集已被成功移除。
• 错误值：非0x00的值通常表示命令执行失败，具体的错误代码取决于蓝牙核心规范以及具体实现的蓝牙协议栈。蓝牙Controller错误代码全面概览-CSDN博客

4.4. 错误处理

当status参数指示命令执行失败时，主机应根据错误代码进行相应的错误处理。这可能包括：

• 重试命令：如果错误是由于临时条件（如资源冲突）引起的，主机可以尝试重新发送命令。
• 记录日志：将错误代码和相关信息记录在日志中，以便后续分析和调试。
• 用户通知：如果错误对用户体验有影响，主机应通知用户并采取相应的恢复措施。
• 其他恢复措施：根据具体的错误情况和应用场景，主机可以采取其他适当的恢复措施。

五、命令执行流程

HCI_LE_Remove_Advertising_Set命令的执行流程通常涉及以下几个步骤，这些步骤基于BLE技术的通用标准和实现。

5.1. 命令准备

• 参数设置：确定要移除的广播集的句柄（Advertising Handle）。这个句柄是在创建广播集时由蓝牙协议栈分配的，用于唯一标识该广播集。
• 构建命令包：根据BLE协议的规定，构建HCI_LE_Remove_Advertising_Set命令包。这个包通常包括操作码（Opcode）、参数长度（Parameter Length）以及具体的参数（如广播集句柄）。

5.2. 发送命令

• 通过HCI接口发送：将构建好的HCI_LE_Remove_Advertising_Set命令包通过主机控制器接口（HCI）发送给蓝牙控制器。

5.3. 控制器处理

• 接收与验证：蓝牙控制器接收命令包，并验证其格式和内容的正确性。
• 执行移除操作：如果命令验证通过，蓝牙控制器将执行移除指定广播集的操作。这包括停止与该广播集相关的广播活动，并释放相关的资源。

5.4. 返回响应

• 生成响应包：蓝牙控制器生成一个响应包，其中包括命令执行的结果状态（Status）。这个状态值用于指示命令是否成功执行，或者遇到了什么类型的错误。
• 发送响应：将生成的响应包通过HCI接口发送回主机。

5.5. 主机处理响应

• 接收响应：主机接收蓝牙控制器发送的响应包。
• 解析状态值：主机解析响应包中的状态值，以确定HCI_LE_Remove_Advertising_Set命令是否成功执行。
• 后续操作：根据状态值的结果，主机执行相应的后续操作。如果命令成功执行，主机可能会继续配置其他广播集或执行其他BLE相关任务。如果命令执行失败，主机可能需要记录错误信息、重试命令或采取其他恢复措施。

5.6. 代码示例

以下是一个简化的代码示例，用于展示如何执行HCI_LE_Remove_Advertising_Set命令的流程。请注意，这个示例是为了教学目的而编写的，并且省略了许多实际的错误处理和细节，因为完整的实现会依赖于特定的蓝牙协议栈和硬件平台。

#include <stdio.h>
#include <stdint.h>
#include <stdbool.h>

// 假设这些是蓝牙协议栈提供的API函数声明（这些函数在实际应用中会由蓝牙协议栈提供）
extern bool hci_send_command(uint8_t *opcode, uint8_t param_len, uint8_t *params, uint8_t *response, uint16_t *response_len);
extern void handle_hci_error(uint8_t status);

// 广播集句柄（这个值在实际应用中会由蓝牙栈在创建广播集时返回）
#define ADVERTISING_HANDLE 0x0001

// HCI_LE_Remove_Advertising_Set命令的操作码
#define HCI_LE_REMOVE_ADVERTISING_SET_OPCODE 0x0020 // 这是一个示例值，实际值可能不同

// 命令参数结构体
typedef struct {
    uint16_t handle; // 广播集句柄
} hci_le_remove_advertising_set_cp;

// 响应参数结构体（通常只包含状态码）
typedef struct {
    uint8_t status;
} hci_le_remove_advertising_set_rp;

void remove_advertising_set() {
    // 准备命令参数
    hci_le_remove_advertising_set_cp cp;
    cp.handle = ADVERTISING_HANDLE;

    // 准备命令包（包括操作码和参数）
    uint8_t opcode[2] = {HCI_LE_REMOVE_ADVERTISING_SET_OPCODE & 0xFF, (HCI_LE_REMOVE_ADVERTISING_SET_OPCODE >> 8) & 0xFF};
    uint8_t param_len = sizeof(cp);
    uint8_t params[param_len];
    memcpy(params, &cp, param_len);

    // 发送命令并接收响应
    uint8_t response[256]; // 假设响应缓冲区足够大
    uint16_t response_len = sizeof(response);
    if (!hci_send_command(opcode, param_len, params, response, &response_len)) {
        // 发送命令失败，处理错误
        fprintf(stderr, "Failed to send HCI_LE_Remove_Advertising_Set command\n");
        return;
    }

    // 解析响应
    if (response_len < sizeof(hci_le_remove_advertising_set_rp)) {
        // 响应太短，无法解析
        fprintf(stderr, "Invalid response length\n");
        return;
    }

    hci_le_remove_advertising_set_rp *rp = (hci_le_remove_advertising_set_rp *)response;
    if (rp->status != 0x00) {
        // 命令执行失败，处理错误
        handle_hci_error(rp->status);
        return;
    }

    // 命令成功执行，执行后续操作
    printf("Successfully removed advertising set with handle 0x%04X\n", ADVERTISING_HANDLE);
}

int main() {
    // 调用函数移除广播集
    remove_advertising_set();

    return 0;
}

// 假设的错误处理函数（实际应用中需要实现）
void handle_hci_error(uint8_t status) {
    // 根据错误代码执行相应的错误处理
    fprintf(stderr, "HCI error: 0x%02X\n", status);
}

// 注意：hci_send_command函数和handle_hci_error函数的实现依赖于特定的蓝牙协议栈和硬件平台，
// 这里只是作为示例。在实际应用中，需要使用蓝牙协议栈提供的API函数。

重要说明：

• API函数：hci_send_command和handle_hci_error函数是假设的，它们在实际应用中会由所使用的蓝牙协议栈提供。需要查阅蓝牙协议栈的文档来了解如何正确地发送HCI命令和处理错误。
• 操作码：HCI_LE_REMOVE_ADVERTISING_SET_OPCODE的值是一个示例，需要查阅蓝牙核心规范或使用的蓝牙协议栈的文档来获取正确的操作码。
• 参数和响应：hci_le_remove_advertising_set_cp和hci_le_remove_advertising_set_rp结构体是根据HCI命令和响应的格式定义的。需要根据蓝牙协议栈的文档来调整这些结构体的定义。
• 错误处理：示例中的错误处理非常基础，需要根据应用需求来实现更详细的错误处理逻辑。
• 缓冲区大小：示例中假设响应缓冲区足够大，但在实际应用中，需要确保缓冲区的大小足够容纳可能的最大响应。
• 同步和线程：如果应用是多线程的，需要确保对蓝牙协议栈的访问是线程安全的。这可能需要使用互斥锁或其他同步机制。
• 硬件依赖：这个示例是高度依赖于特定的硬件和蓝牙协议栈的。在实际应用中，需要根据硬件和蓝牙协议栈的文档来进行适当的调整。

六、应用场景

HCI_LE_Remove_Advertising_Set命令是BLE技术中的一个重要命令，主要用于移除或删除之前创建的广播集。以下是该命令的主要应用场景。

• 设备配对与连接管理：在BLE设备配对或连接过程中，可能会创建多个广播集以支持不同的连接需求或配置。一旦设备成功配对或连接，不再需要某些广播集时，就可以使用HCI_LE_Remove_Advertising_Set命令来移除它们，以优化资源使用和减少功耗。
• 隐私保护：使用广播集时，设备可能会暴露一些信息，如设备名称、服务UUID等。为了增强隐私保护，设备可以在不再需要广播时，通过HCI_LE_Remove_Advertising_Set命令移除广播集，从而降低被跟踪或识别的风险。
• 广播策略调整：根据应用需求或环境变化，设备可能需要调整其广播策略。例如，从可连接不可扫描模式切换到可扫描不可连接模式，或者更改广播间隔和频道映射等。在这种情况下，设备可能会先移除当前的广播集，然后创建并配置新的广播集以适应新的广播策略。
• 资源优化：在BLE设备中，广播集会占用一定的系统资源。当设备需要释放这些资源以执行其他任务或降低功耗时，可以使用HCI_LE_Remove_Advertising_Set命令来移除不再需要的广播集。
• 故障排查与恢复：在某些情况下，广播集可能会因为配置错误、硬件故障或其他原因而无法正常工作。此时，设备可以使用HCI_LE_Remove_Advertising_Set命令来移除有问题的广播集，并尝试重新创建和配置新的广播集以恢复广播功能。

HCI_LE_Remove_Advertising_Set命令在BLE设备管理中具有广泛的应用场景，包括设备配对与连接管理、隐私保护、广播策略调整、资源优化以及故障排查与恢复等。通过合理使用该命令，设备可以更有效地管理其广播集，优化资源使用，降低功耗，并增强隐私保护。

七、注意事项

HCI_LE_Remove_Advertising_Set命令是BLE技术中用于移除或删除之前创建的广播集的重要命令。在执行此命令时，需要注意以下几个事项：

• 确保广播集存在：在发送HCI_LE_Remove_Advertising_Set命令之前，需要确保要移除的广播集确实存在。如果尝试移除一个不存在的广播集，BLE控制器可能会返回错误代码，如“Unknown Advertising Identifier”（未知的广播标识符）。
• 广播集状态：如果广播集当前正在广播，应先停止广播，然后再发送移除命令。否则，BLE控制器可能会因为广播集正在使用中而无法立即移除它。
• 参数验证：在发送命令之前，应验证所有参数的正确性和有效性。特别是广播集句柄（Advertising_Handle），它必须是一个有效的句柄，且对应于要移除的广播集。
• 命令格式与长度：确保遵循BLE核心规范中定义的HCI命令格式。命令应包含正确的操作码（Opcode）、参数长度（Parameter Length）以及必要的参数（如广播集句柄）。注意参数长度的正确性，以避免因长度不匹配而导致的错误。
• 错误处理：如果命令执行失败，BLE控制器会返回相应的错误代码。应用层需要接收并解析这些错误代码，以了解失败的原因，并采取相应的恢复措施。
• 兼容性：不同的BLE协议栈和芯片实现可能会有细微的差异。因此，在发送HCI_LE_Remove_Advertising_Set命令之前，应参考特定蓝牙栈的文档，以确保命令的兼容性和正确性。
• 状态同步：如果在移除广播集之前或之后还有其他相关的BLE操作（如设置新的广播集、启用/禁用广播等），应确保这些操作之间的同步和一致性。
• 安全性与隐私保护：如果广播集中包含了敏感信息或隐私数据，在移除之前应确保这些信息已被妥善处理或删除，以避免泄露风险。

综上所述，HCI_LE_Remove_Advertising_Set命令是BLE核心规范中的一个重要HCI命令，它允许主机删除BLE控制器中的广播集以释放资源。通过合理使用该命令，BLE设备可以更高效地管理广播活动、降低功耗并提高兼容性。
