【0x0022】HCI_LE_Set_Data_Length命令全面解析

HCI_LE_Set_Data_Length 是低功耗蓝牙（Bluetooth Low Energy, BLE）核心规范中定义的一个主机控制接口（Host Controller Interface, HCI）命令。该命令允许主机（Host）设置蓝牙控制器（Controller）的数据长度参数。通过合理设置数据长度，可以优化数据传输效率，适应不同的应用场景和通信需求。例如，在传输大量数据（如文件传输）时，适当增大数据长度可以减少数据包的数量，从而降低传输开销，提高传输速度。

一、命令概述

不同的蓝牙设备其控制器支持的数据长度能力可能不同。HCI_LE_Set_Data_Length 命令允许主机根据设备的实际能力和通信双方的需求，设置合适的数据长度，以确保数据传输的兼容性和高效性。比如，当连接一个支持较大数据长度的新设备时，可以使用该命令设置较大的数据长度来充分利用设备的性能优势。

HCI_LE_Set_Data_Length命令的主要功能是让主机（Host）能够对给定连接中的链路层（LL，Link Layer）数据协议数据单元（PDU，Protocol Data Unit）的最大传输有效载荷大小（connMaxTxOctets）和最大数据包传输时间（connMaxTxTime）提出建议。这两个参数是在BLE通信的链路层数据传输过程中非常关键的因素，它们决定了数据如何在连接上进行传输。

• 命令参数
  • Connection Handle：指定要更改数据长度的BLE连接的句柄。
  • Max TX Octets（connMaxTxOctets）：建议的最大传输数据长度（包括头部和CRC），以字节为单位。这个值决定了BLE数据包可以携带的最大有效载荷。
  • Max TX Time（connMaxTxTime）：建议的最大传输时间，以微秒为单位。这个值表示在BLE连接上传输一个数据包所需的最大时间。
• 控制器行为：虽然主机可以通过这个命令提出建议，但控制器（Controller）在实际操作中有一定的自主性。控制器可能会根据本地信息（如设备的当前状态、通信环境、硬件资源等）来决定使用比主机建议的更小或者更大的值。
  • 如果控制器接受主机的建议，它将在后续的BLE连接中使用这些参数来传输数据。
  • 如果控制器不接受主机的建议，它可能会忽略该命令或返回一个错误代码。
• 示例：假设主机希望为某个BLE连接设置最大传输有效载荷大小为251字节，最大传输时间为某个特定值（该值取决于BLE物理层的波特率和数据包长度）。主机将发送一个HCI_LE_Set_Data_Length命令，其中包含相应的Connection Handle、Max TX Octets和Max TX Time参数。控制器接收到该命令后，将根据其内部策略决定是否接受这些建议，并在后续的BLE连接中使用这些参数（如果接受的话）。

二、命令格式和参数说明

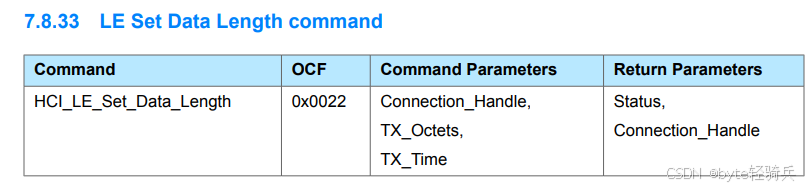

2.1. HCI_LE_Set_Data_Length 命令格式

HCI_LE_Set_Data_Length 命令的格式通常包括以下几个部分：

• OGF（Opcode Group Field，操作码组字段）：对于BLE相关的命令，OGF通常为0x08，表示该命令属于LE（低功耗）控制器命令组。
• OCF（Opcode Command Field，操作码命令字段）：对于HCI_LE_Set_Data_Length命令，OCF为0x0022，用于指示该命令的功能。
• Parameter Length（参数长度）：这是一个无符号8位整数，表示后续参数的总长度（以字节为单位）。对于HCI_LE_Set_Data_Length命令，这个长度是固定的，通常为6字节（不包括OGF和OCF）。
• Connection Handle：指定要更改数据长度的BLE连接的句柄，是一个16位值。
• Max TX Octets：指定最大传输数据长度（包括头部和CRC），是一个无符号16位整数，范围通常为27到251字节。
• Max TX Time：指定最大传输时间（以微秒为单位），是一个无符号16位整数。

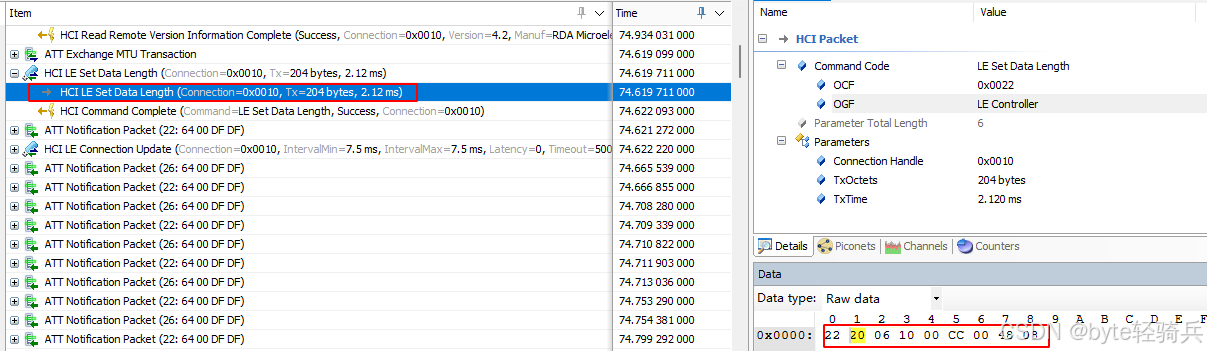

以下是一个HCI_LE_Set_Data_Length命令的示例格式：

OGF: 0x08
OCF: 0x0022（具体值根据蓝牙核心规范确定）
Parameter Length: 0x06（表示后续参数长度为6字节）
Connection Handle: 0xXXXX（具体值根据连接句柄确定）
Max TX Octets: 0xFF（表示最大传输数据长度为255字节，这里仅为示例，实际值应根据需要设置）
Max TX Time: 0xXXXX（具体值根据最大传输时间确定，单位微秒）

注意：

• 在实际发送命令时，OCF的具体值需要参考蓝牙核心规范来确定。
• Connection Handle的值应该替换为实际要更改数据长度的BLE连接的句柄。
• Max TX Octets和Max TX Time的值应该根据实际需要来设置，但需要注意它们受到BLE规范的限制，并且可能受到控制器硬件和软件的限制。

2.2. Connection_Handle

Connection_Handle的作用是指定需要设置数据长度的连接。由于BLE设备可能同时与多个设备保持连接，因此需要使用Connection_Handle来区分不同的连接。Connection_Handle是在建立连接时由BLE控制器分配的，并且对于每个活跃的连接都是唯一的。当主机发送HCI_LE_Set_Data_Length命令时，它会通过Connection_Handle来告诉BLE控制器要修改哪个连接的数据长度参数。

取值范围：0x0000到0x0EFF（十进制为0到3839）。然而，这个范围可能会因BLE控制器的具体实现而有所不同。在实际应用中，可能不会用到这个范围内的所有值。例如，某些值可能被保留用于特定目的，或者由于实现方式的限制，某些值可能根本不会被分配。

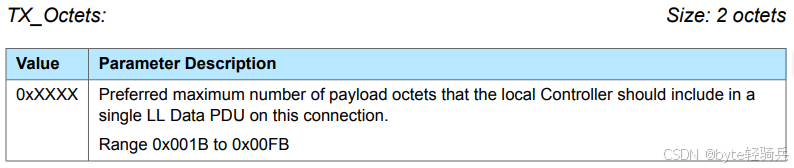

2.3. TX_Octets

在HCI_LE_Set_Data_Length命令中，TX_Octets参数为控制器提供了一个关于发送数据长度的参考。当主机发送该命令时，这个参数值就是主机认为在当前连接下，控制器比较合适的最大发送有效载荷字节数。虽然控制器最终可能根据自身的实际情况（如设备状态、信号质量等）进行调整，但这个参数起到了重要的引导作用，帮助控制器更好地理解主机对于数据传输效率和性能的期望。

参数范围：

• 最小值：0x001B（十进制为27）
• 最大值：0x00FB（十进制为251）

这个范围定义了BLE设备在单个LL Data PDU中可以发送或接收的最大数据量。需要注意的是，这个参数是一个优选值，实际发送或接收的数据量可能会受到多种因素的影响，如BLE控制器的实现、连接间隔、其他设备的干扰等。

影响数据传输策略：TX_Octets直接影响了数据传输过程中的数据包大小策略。如果这个参数值较大，理论上可以减少数据包的数量，从而可能减少传输开销，提高传输效率，但同时也可能对通信质量有更高的要求。相反，较小的值会使数据包变小，增加数据包的数量，虽然可能会降低传输效率，但在不稳定的通信环境中可能会提高数据传输的可靠性。

应用场景示例：

• 高效数据传输场景：在蓝牙文件传输的场景中，假设两个设备之间的连接信号质量良好，且设备性能允许。主机可以在HCI_LE_Set_Data_Length命令中设置一个接近 0x00FB（范围上限）的这个参数值，来建议控制器在发送数据时使用较大的有效载荷字节数。这样，在传输一个大文件时，就可以减少数据包的数量，加快文件传输速度。
• 低功耗或不稳定环境场景：在一个由电池供电的蓝牙传感器设备与数据采集中心连接的场景中，如果传感器设备的电量较低或者通信环境不稳定（如存在较多干扰），主机可能会设置一个接近 0x001B（范围下限）的这个参数值。这样可以使数据包变小，降低每个数据包传输出错的概率，同时也有助于减少设备的功耗，延长电池寿命。

TX_Octets参数是BLE通信中一个重要的配置项，它允许设备根据实际需求调整数据传输的效率和可靠性。在设置这个参数时，需要综合考虑设备的性能、连接质量以及数据传输的需求。

2.4. TX_Time

TX_Time 参数为控制器提供了关于单个LL Data PDU（逻辑链路层数据协议单元）时的参考标准，这个时间是以微秒（μs）为单位的。当主机发送HCI_LE_Set_Data_Length命令时，该参数体现了主机期望控制器在当前连接下发送数据包的时间上限。虽然控制器最终可能会根据自身的实际情况（如设备的当前状态、信号质量等）进行调整，但 TX_Time 参数明确了主机对于数据传输及时性和效率平衡的要求，帮助控制器更好地规划数据传输的时间策略。

参数范围：

• 最小值：0x0148（十进制为328）
• 最大值：0x4290（十进制为17040）

这个范围是由蓝牙规范规定的，它界定了一个合理的发送时间区间。具体范围可能因不同的BLE控制器和芯片实现而有所不同。一般来说，它会有一个最小值和一个最大值，以确保设备能够在满足性能要求的同时，也保持一定的兼容性。

作用：这个范围允许BLE设备根据连接的质量、数据传输的需求以及设备的性能来调整发送数据包的时间。较短的发送时间可以提高数据传输的速率，但也可能增加数据丢失的风险，因为数据包可能没有足够的时间来稳定传输。相反，较长的发送时间可以提供更稳定的传输，但可能会降低数据传输的速率。

• 优化数据传输：通过调整TX_Time，BLE设备可以根据连接的质量和数据传输的需求来优化数据传输的速率和稳定性。
• 节能：合理的TX_Time设置有助于减少设备的能耗，因为较短的传输时间意味着设备可以更快地进入低功耗状态。
• 兼容性：确保设备之间的兼容性，因为不同的BLE设备可能具有不同的最大传输时间限制。

设置注意事项：

• 不超过最大限制：在设置TX_Time时，需要确保它不会超过BLE控制器和连接设备的最大支持值。
• 权衡速率与稳定性：较短的TX_Time可以提高数据传输的速率，但也可能增加数据丢失的风险；较长的TX_Time可以提供更稳定的传输，但可能会降低数据传输的速率。因此，在设置时需要权衡这两个因素。
• 重新协商连接参数：当更改TX_Time时，可能需要重新协商连接参数，以确保所有设备都了解并接受新的设置。这通常涉及到连接间隔、从设备延迟和监控超时等参数的调整。

HCI_LE_Set_Data_Length命令中的TX_Time参数对于BLE通信的效率和可靠性至关重要。通过合理设置这个参数，BLE设备可以根据实际需求优化数据传输的速率、稳定性和能耗。在设置时，需要综合考虑设备的性能、连接质量以及数据传输的需求，并确保不超过BLE控制器和连接设备的最大支持值。

三、响应事件及参数说明

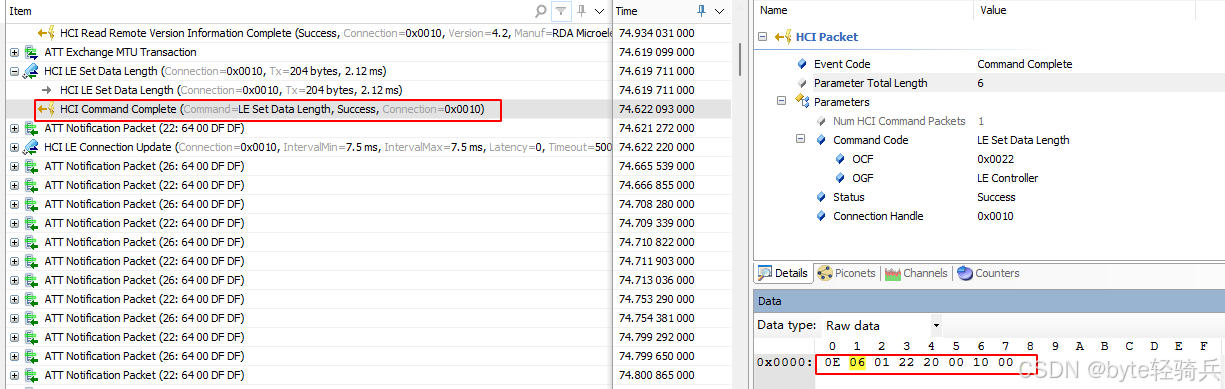

3.1. HCI_Command_Complete事件

当HCI_LE_Set_Data_Length命令执行完毕后，无论命令是否成功执行，都会生成一个HCI_Command_Complete事件。这个事件是蓝牙主机控制器接口（HCI）中用于指示命令执行状态的标准事件。

• 确认命令执行完毕：HCI_Command_Complete事件告知主机，它所发出的HCI_LE_Set_Data_Length命令已经在控制器（Controller）端成功执行完成。这对于主机后续的操作规划至关重要，比如主机可以依据此事件来判断是否可以继续进行其他相关的数据传输操作或者进一步检查设置后的数据长度相关参数是否符合预期等。
• 包含执行结果状态码：该事件中会包含一个表示命令执行结果的状态码和连接句柄。

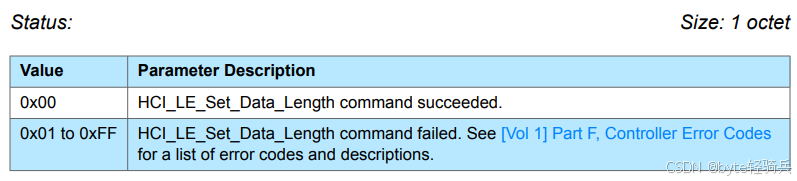

3.1.1. Status

• 状态码为0x00：表示HCI_LE_Set_Data_Length命令成功执行，即控制器已经按照主机的要求成功设置了数据长度相关参数（如发送数据长度和接收数据长度等）。
• 状态码为0x01至0xFF之间：表示命令执行出现了问题，不同的非零值对应着不同类型的错误原因，例如可能是参数不合法（如设置的数据长度超出了控制器的支持范围）、控制器繁忙无法处理设置请求或者设备出现故障等。主机需要根据具体的错误码来进行相应的错误排查和处理。蓝牙Controller错误代码全面概览_rejected due to limited resource-CSDN博客

3.1.2. Connection_Handle

在HCI_LE_Set_Data_Length命令的返回参数中，Connection_Handle是用于唯一标识蓝牙设备之间连接的一个值。它就像是一个连接的 “身份证号码”，在蓝牙通信系统的众多连接中，能够准确地区分不同的连接。这个参数可以帮助主机和控制器明确数据长度设置操作是针对哪一个具体的连接进行的。

范围限制：从 0x0000 到 0x0EFF（对应十进制0到3839），这是由蓝牙规范定义的范围，这个范围提供了足够多的标识来区分不同的连接，确保每个连接都能有一个独一无二的标识符。

注意事项：

• 唯一性：每个Connection_Handle在蓝牙控制器中都是唯一的，它代表了设备之间的一个特定连接。
• 有效性：Connection_Handle的有效性是暂时的，它只在连接存在期间有效。一旦连接断开，该Connection_Handle可能会被重新分配给另一个连接。
• 安全性：虽然Connection_Handle本身并不包含敏感信息，但它是管理蓝牙连接的关键部分。因此，在应用程序中处理Connection_Handle时需要谨慎，以避免潜在的安全风险。

Connection_Handle是HCI_LE_Set_Data_Length命令返回参数中的一个重要部分，它用于唯一标识蓝牙设备之间的一个连接，并允许主机对该连接的数据长度参数进行配置。在理解和使用Connection_Handle时，需要注意其唯一性、有效性和安全性。

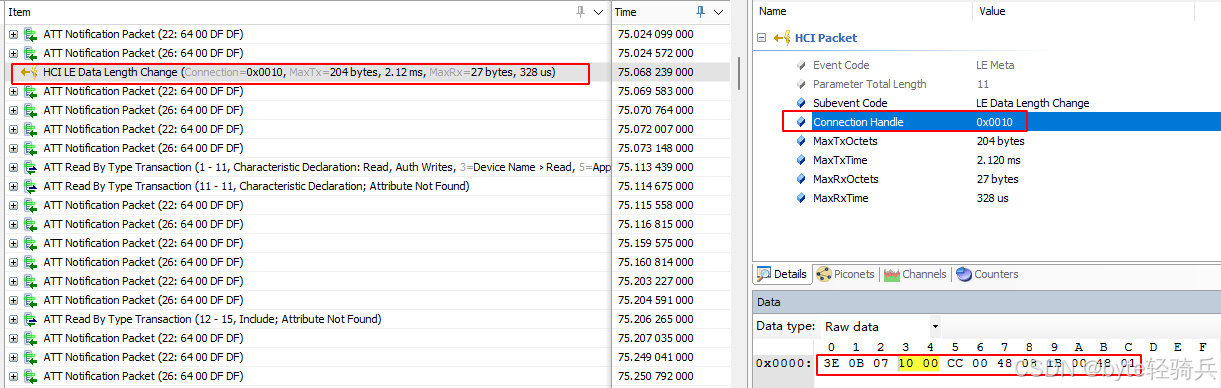

3.2. HCI_LE_Data_Length_Change事件

在HCI_LE_Set_Data_Length命令执行过程中，如果该命令导致了最大传输数据包大小（maximum transmission packet size）或者最大数据包传输时间（maximum packet transmission time）发生了改变，那么除了生成HCI_Command_Complete事件外，还会生成一个HCI_LE_Data_Length_Change事件。这个事件是专门用于通知主机关于数据长度相关参数在控制器端实际发生变化的情况。

• 触发条件：仅当命令成功执行，并且实际更改了数据长度参数时才会触发。
• 内容：事件包含新的最大传输数据包大小和最大数据包传输时间等参数。
• 事件重要性及作用：
  • 及时反馈数据长度变化：HCI_LE_Data_Length_Change事件能够让主机及时了解到控制器内部数据长度相关参数的实际变动情况。这对于主机在后续的数据传输规划和策略调整方面非常重要，因为主机需要根据这些变化来重新评估数据传输的方式、速度以及数据包大小等因素，以确保数据传输的高效性和稳定性。
  • 便于动态调整传输策略：例如，当主机设置的数据长度参数使得控制器的最大传输数据包大小增大时，主机可能需要相应地调整发送数据的频率或者接收数据的缓存策略等，以充分利用新的数据包大小优势，提高数据传输效率。同样，当最大数据包传输时间发生变化时，主机也需要根据新的时间限制来调整数据传输的节奏，避免出现数据传输超时或者过于缓慢等问题。通过及时收到HCI_LE_Data_Length_Change事件，主机可以更加精准地进行这些动态调整，保障数据传输的顺畅进行。

HCI_LE_Set_Data_Length命令完成后会生成HCI_Command_Complete事件来确认命令的执行状态，如果命令导致数据长度参数发生变化，则会额外生成HCI_LE_Data_Length_Change事件来通知主机。这些事件对于管理蓝牙连接的数据传输参数至关重要。

四、命令执行流程

HCI_LE_Set_Data_Length命令的执行流程涉及多个步骤，这些步骤确保了BLE设备之间连接的数据长度参数能够被正确设置。

4.1. 命令准备阶段

• 识别需求与确定连接：主机识别到需要调整BLE连接的数据长度，可能是由于性能优化、传输需求变化或设备兼容性等因素。主机确定目标BLE连接，并获取该连接的连接句柄（Connection_Handle）。
• 设置数据长度参数：主机根据应用需求，设置首选的最大发送有效载荷字节数、最大发送数据包持续时间，以及首选的最大接收有效载荷字节数和最大接收数据包持续时间。

4.2. 命令构建与发送阶段

• 构建命令包：主机按照蓝牙协议规定的格式，构建HCI_LE_Set_Data_Length命令包。命令包包括操作码（由组域OGF和命令域OCF组成）、参数长度和参数部分（连接句柄、发送和接收数据长度参数）。
• 发送命令：主机通过蓝牙HCI接口，将构建好的命令包发送给蓝牙控制器。

4.3. 控制器接收与处理阶段

• 接收与验证命令：蓝牙控制器接收来自主机的命令包。控制器验证命令格式、操作码和参数长度的正确性。
• 参数验证与适配：控制器提取连接句柄，确定目标连接。控制器验证发送和接收数据长度参数的有效性，并根据自身能力和策略进行适配。
• 更新数据长度配置：如果参数验证通过，控制器更新内部与该连接相关的数据长度配置。

4.4. 命令完成与反馈阶段

• 生成完成事件：控制器完成数据长度设置后，生成HCI_Command_Complete事件。事件包含状态码，用于指示命令执行结果。
• 检查数据长度变化：控制器检查数据长度设置是否导致实际变化，如最大传输数据包大小或最大数据包传输时间的变化。如果发生变化，生成HCI_LE_Data_Length_Change事件。
• 返回结果给主机：控制器将HCI_Command_Complete事件（可能伴随HCI_LE_Data_Length_Change事件）通过蓝牙HCI接口返回给主机。事件包含连接句柄和可能的其他返回参数（如实际设置的数据长度值）。

4.5. 主机后续操作阶段

• 检查状态码：主机接收并解析返回的事件，首先检查HCI_Command_Complete事件的状态码。
• 处理返回参数：如果命令成功执行（状态码为0），主机处理返回的参数，如实际的数据长度值。主机根据新的数据长度参数调整数据传输策略。
• 错误处理：如果命令执行失败（状态码非0），主机根据错误码进行错误排查和处理。主机可能需要重试命令或采取其他恢复措施。

4.6. 示例代码

下面提供一个简化的伪代码示例，以展示如何构建和发送HCI_LE_Set_Data_Length命令，并处理响应。请注意，以下代码只是一个框架，并不包含实际的蓝牙协议栈调用或错误处理细节。在实际应用中，需要使用所选择的蓝牙协议栈提供的API来发送HCI命令和处理响应。

#include <stdint.h>
#include <stdbool.h>
#include <stdio.h>

// 假设这些宏和类型定义是由蓝牙协议栈提供的
#define HCI_OGF_LE_CONTROLLER_COMMANDS 0x08
#define HCI_OCF_LE_SET_DATA_LENGTH 0x0018
#define HCI_SUCCESS 0x00

typedef struct {
    uint16_t connection_handle;
    uint16_t tx_octets;       // 最大发送有效载荷字节数
    uint16_t tx_time;         // 最大发送数据包持续时间（以微秒为单位）
} HCI_LE_Set_Data_Length_CP;

typedef struct {
    uint8_t status;
    uint16_t connection_handle;
    uint16_t actual_tx_octets;
    uint16_t actual_tx_time;
} HCI_LE_Data_Length_Change_RP;

// 假设这个函数是由蓝牙下而已栈提供的，用于发送HCI命令
// 它应该返回一个布尔值来表示命令是否成功发送，或者一个错误码
bool hci_send_command(uint16_t ogf, uint16_t ocf, const uint8_t *params, uint16_t param_len, uint8_t *event_buf, uint16_t *event_len);

// 假设这个函数是由蓝牙协议栈提供的回调，用于处理HCI事件
// 在这个例子中，我们假设它会处理HCI_Command_Complete和HCI_LE_Data_Length_Change事件
void hci_event_callback(const uint8_t *event, uint16_t event_len);

int main() {
    // 设置数据长度参数
    HCI_LE_Set_Data_Length_CP cp;
    cp.connection_handle = 0x0001; // 示例连接句柄
    cp.tx_octets = 251;            // 首选最大发送有效载荷字节数（根据BLE规范，通常为251或更小）
    cp.tx_time = 32768;            // 首选最大发送数据包持续时间（以微秒为单位，根据BLE规范，通常为32768微秒或更小）

    // 发送HCI_LE_Set_Data_Length命令
    uint8_t event_buf[256]; // 用于接收事件响应的缓冲区
    uint16_t event_len = sizeof(event_buf);
    if (!hci_send_command(HCI_OGF_LE_CONTROLLER_COMMANDS, HCI_OCF_LE_SET_DATA_LENGTH, (const uint8_t*)&cp, sizeof(cp), event_buf, &event_len)) {
        // 命令发送失败，进行错误处理
        printf("Failed to send HCI_LE_Set_Data_Length command.\n");
        return -1;
    }

    // 处理HCI事件回调（在实际应用中，这通常是通过异步回调机制完成的）
    hci_event_callback(event_buf, event_len);

    return 0;
}

// 示例HCI事件回调处理函数（需要根据实际蓝牙栈的事件格式进行解析）
void hci_event_callback(const uint8_t *event, uint16_t event_len) {
    // 解析HCI_Command_Complete事件
    if (event[1] == HCI_EVENT_COMMAND_COMPLETE && event[2] == sizeof(HCI_LE_Set_Data_Length_CP) + 2) { // 2是状态码和连接句柄的长度
        if (event[3] == HCI_SUCCESS) {
            printf("HCI_LE_Set_Data_Length command executed successfully.\n");

            // 检查是否有HCI_LE_Data_Length_Change事件（这取决于蓝牙控制器的实现和配置）
            // 在这个例子中，我们假设事件紧跟在HCI_Command_Complete事件之后（这通常不是实际情况）
            // 实际应用中，需要根据事件类型和连接句柄来匹配和解析事件
            if (event_len > (3 + sizeof(HCI_LE_Set_Data_Length_CP) + 2) && // 跳过HCI_Command_Complete事件
                event[4 + sizeof(HCI_LE_Set_Data_Length_CP) + 2] == 0x05) { // 0x05是HCI_LE_Data_Length_Change事件的子事件代码
                // 解析HCI_LE_Data_Length_Change事件
                HCI_LE_Data_Length_Change_RP *rp = (HCI_LE_Data_Length_Change_RP*)&event[4 + sizeof(HCI_LE_Set_Data_Length_CP) + 3]; // 3是状态码、连接句柄和子事件代码的长度
                printf("Actual TX octets: %u, Actual TX time: %u,\n",
                       rp->actual_tx_octets, rp->actual_tx_time,);
            }
        } else {
            printf("HCI_LE_Set_Data_Length command failed with status: 0x%02X\n", event[3]);
        }
    } else {
        // 处理其他HCI事件
        printf("Received unknown HCI event.\n");
    }
}

重要说明：

• 蓝牙协议栈依赖：上述代码依赖于特定的蓝牙协议栈提供的API（如hci_send_command和hci_event_callback）。在实际应用中，需要使用所选择的蓝牙协议栈提供的相应函数。
• 事件处理：在上面的示例中，我假设hci_event_callback函数会紧接在hci_send_command之后被调用，并且事件缓冲区event_buf包含了HCI_Command_Complete事件和可能的HCI_LE_Data_Length_Change事件。在实际应用中，事件处理通常是异步的，需要注册一个回调函数来处理来自蓝牙协议栈的事件。
• 错误处理：示例代码中的错误处理非常简化。在实际应用中，需要根据蓝牙协议栈提供的错误码进行详细的错误处理。
• 内存管理：在实际应用中，需要确保为事件缓冲区分配足够的内存，并正确处理内存分配和释放。
• 多连接支持：示例代码仅处理单个连接。在实际应用中，可能需要支持多个BLE连接，并相应地管理它们的数据长度设置。
• 线程安全：如果应用程序是多线程的，需要确保对蓝牙协议栈的访问是线程安全的。
• 蓝牙控制器特性：不是所有的蓝牙控制器都支持HCI_LE_Set_Data_Length命令。需要查阅蓝牙控制器的文档，以确保它支持该命令，并了解任何特定的限制或要求。

五、使用场景

HCI_LE_Set_Data_Length命令在BLE通信中扮演着重要角色。以下是该命令的主要使用场景。

5.1. 设备连接建立后的初始化设置

• 场景描述：BLE设备间建立连接后，为确保数据传输的高效与稳定，主机需通过HCI_LE_Set_Data_Length命令设置适当的数据长度参数，为新建通信通道“定制规则”。
• 核心目的：匹配设备通信能力和应用需求，如音频传输的连续性和实时性要求。
• 举例：手机与蓝牙耳机连接后，手机作为主机，根据耳机性能和链路质量，设置适合音频传输的数据长度参数。

5.2. 数据传输效率优化

• 场景描述：在数据传输过程中，若当前效率不理想或通信环境改变（如信号增强、干扰减少），主机可通过HCI_LE_Set_Data_Length命令调整数据长度以提高效率。
• 核心目的：根据环境变化动态优化数据传输，减少传输开销，加快传输速度。
• 举例：蓝牙传感器网络中，数据采集中心根据传感器与中心距离和信号强度，调整数据长度参数，减少数据包数量，降低开销。

5.3. 适配不同设备的数据传输能力

• 场景描述：BLE设备具有不同的数据传输能力，主机需通过HCI_LE_Set_Data_Length命令适配每个设备的能力。
• 核心目的：灵活配置数据长度，以满足不同设备的传输需求，确保数据稳定传输。
• 举例：物联网网关连接多种蓝牙设备时，根据设备性能设置不同的数据长度参数，如低功耗传感器设置较小参数，高数据传输能力设备设置较大参数。

5.4. 设备功能更新或状态变化时的调整

• 场景描述：BLE设备进行软件更新、固件升级或工作状态变化（如电量变化、进入低功耗模式）时，数据传输能力可能改变，主机需通过HCI_LE_Set_Data_Length命令重新设置数据长度。
• 核心目的：充分利用设备更新后的性能优势，或降低功耗以延长续航时间。
• 举例：蓝牙智能手表固件升级后，手机作为主机重新设置更大的数据长度参数，提高数据传输效率；手表电量低时，手机减小数据长度参数以降低功耗。

5.5. 实现特定功能

• 场景描述：在某些BLE应用中，可能需要发送超过默认数据长度的数据包，此时可通过HCI_LE_Set_Data_Length命令启用数据长度扩展功能。
• 核心目的：允许发送更大数据包，满足特定应用需求。
• 举例：某些BLE应用需要传输大量数据，可通过该命令扩展数据长度以满足需求。

5.6. 调试和测试

• 场景描述：在BLE设备的开发和调试阶段，可使用HCI_LE_Set_Data_Length命令评估不同数据长度对设备性能的影响，并排查数据传输问题。
• 核心目的：帮助开发者选择最合适的数据长度配置，提高设备性能和稳定性。
• 举例：在开发和调试过程中，通过调整数据长度参数，评估设备性能变化，优化数据传输效率。

HCI_LE_Set_Data_Length命令在BLE通信中具有广泛的应用场景，通过合理使用该命令，可以显著提高BLE设备的性能和稳定性。

六、注意事项

关于HCI_LE_Set_Data_Length命令，归纳了以下一些关键的注意事项。

6.1. 命令格式与参数

• 操作码（OpCode）：确保操作码的组字段（OGF）和命令字段（OCF）正确组合，以匹配HCI_LE_Set_Data_Length命令。
• 参数长度（Parameter Length）：检查并确认参数总长度与参数长度字段值一致。
• 关键参数：
  • 首选最大发送有效载荷字节数：设置在蓝牙规范允许的范围内，如0x001B至0x00FB。
  • 最大发送数据包持续时间（TX_Time）：设置在规定的范围内，如0x0148至0x4290微秒。
  • 确保所有参数均符合BLE规范和目标设备的能力要求。

6.2. 数据长度限制

• 遵守BLE规范中定义的数据长度限制，避免设置超出控制器或BLE规范支持范围的数据长度。

6.3. 设备兼容性问题

• 不同设备能力差异：考虑目标设备的硬件限制和软件设计，避免设置超出设备承受范围的数据长度。
• 版本兼容性：确保命令的使用方式和参数设置符合双方设备都支持的蓝牙协议版本要求。

6.4. 连接状态稳定性

• 命令执行时机选择：选择在连接建立后且数据传输尚未大规模开展之前进行数据长度设置。
• 避免过度频繁设置：除非必要，尽量减少命令的执行次数，以维持连接状态的稳定性和数据传输的流畅性。

6.5. 事件处理与错误排查

• 关注返回事件：仔细检查HCI_Command_Complete事件和HCI_LE_Data_Length_Change事件中的状态码和相关参数。确认命令是否成功执行，并根据错误代码进行相应的错误处理。
• 错误排查措施：
  • 检查参数是否符合蓝牙规范和目标设备的能力要求。
  • 检查蓝牙连接状态，包括信号强度和是否存在干扰。
  • 考虑更新设备的软件或固件，以解决可能存在的兼容性问题或软件缺陷。

6.6. 广播与连接状态

• 在发送HCI_LE_Set_Data_Length命令之前，了解设备的当前状态（如广播或连接状态），并评估可能的影响。
• 在某些情况下，可能需要先禁用广播或连接，然后再发送此命令。

6.7. 规范与文档参考

• 在实现和使用HCI_LE_Set_Data_Length命令时，务必参考最新的BLE核心规范和HCI规范文档。
• 查阅相关规范文档或联系BLE控制器的供应商以获取帮助和支持。

使用HCI_LE_Set_Data_Length命令时，需要特别注意命令格式与参数、数据长度限制、设备兼容性、连接状态稳定性、事件处理与错误排查、广播与连接状态以及规范与文档参考等方面的问题。通过遵循这些注意事项，可以确保命令的正确执行和设备的稳定性。

HCI_LE_Set_Data_Length 命令是一个强大的工具，可用于优化BLE连接的数据传输效率和功耗。然而，在使用此命令时，需要仔细考虑其对系统性能的影响，并确保与BLE控制器和硬件的兼容性。通过合理调整数据包长度，可以显著提高BLE应用的性能和用户体验。
