【0x0003】HCI_Reset详解

HCI（HOST CONTROLLER INTERFACE）是主机控制层接口，是沟通host（蓝牙协议栈）和controller（厂商封装好的固件）的桥梁。HCI_Reset（Host Controller Interface Reset）作为开启蓝牙时通常下达的第一条指令，用于重置蓝牙主机控制器（Host Controller）。可以使主机控制器恢复到初始状态，清除可能存在的错误状态，并重新初始化各种参数和状态变量。

一、命令概述

HCI_Reset 主要用于对蓝牙芯片进行软复位，将其恢复到初始状态，以解决蓝牙设备在连接或运行过程中可能出现的问题。它可以清除之前的配置和状态信息，为新的连接或操作做准备。

1.1. 对不同蓝牙模式的影响

• 经典蓝牙（BR/EDR）：HCI_Reset命令会重置控制器和链接管理层。
• 低功耗蓝牙（LE）：该命令会重置链接层。
• 跨模式重置：如果控制器同时支持BR/EDR和LE，那么HCI_Reset命令会同时重置链接管理层、基带和链接层。

1.2. 对 HCI 传输层的影响

HCI_Reset命令不会影响所使用的HCI传输层，因为HCI传输层有自己的重置机制。意味着传输层在HCI_Reset后可能仍然保持其状态，或者根据其自身的重置机制进行恢复。

1.3. 重置后的状态

• 丢失当前操作状态：重置完成后，蓝牙控制器会丢失当前的所有操作状态。这包括正在进行的连接、数据传输、配置设置等。意味着在重置后，需要重新建立连接和进行配置。
• 进入待机模式：控制器会进入待机模式，等待进一步的指令。在待机模式下，蓝牙芯片处于低功耗状态，等待主机的命令来启动新的连接或操作。
• 恢复默认值：对于在蓝牙规范中定义了默认值的参数，控制器会自动恢复这些默认值。这确保了在重置后，蓝牙芯片处于一个已知的、稳定的状态，方便进行后续的配置和操作。

1.4. HCI_Reset 的作用

• 错误恢复：当蓝牙系统出现故障或异常情况时，HCI_Reset 可以作为一种恢复机制。例如，如果蓝牙连接出现问题、通信中断或者主机控制器进入了未知状态，发送 HCI_Reset 命令可以尝试重新建立正常的蓝牙通信。
• 初始化：在蓝牙设备启动时或系统初始化阶段，HCI_Reset 可以确保主机控制器处于一个已知的初始状态，以便后续的配置和操作能够顺利进行。
• 清除状态：HCI_Reset 可以清除主机控制器中的各种状态变量、连接信息和缓存数据，为新的蓝牙操作做好准备。

1.5. HCI_Reset 的影响

• 连接中断：执行 HCI_Reset 会导致所有正在进行的蓝牙连接中断。这意味着如果有设备正在与蓝牙主机进行通信，这些连接将被断开，需要在重置后重新建立连接。
• 状态丢失：重置会清除主机控制器中的各种状态信息，包括已配对设备列表、连接参数、安全设置等。因此，在重置后，主机需要重新进行设备配对、配置连接参数和设置安全选项等操作。
• 事件和通知：HCI_Reset 可能会触发一系列的事件和通知，例如连接中断事件、状态改变通知等。主机需要处理这些事件和通知，以确保蓝牙系统能够正确地恢复运行。

二、命令格式与参数说明

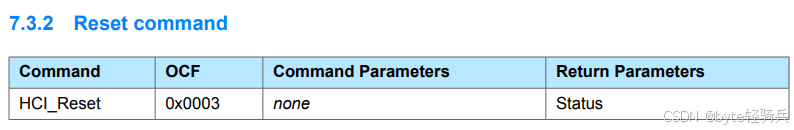

HCI_Reset 命令在蓝牙技术规范中的格式相对简洁，有助于快速执行重置操作而无需复杂的参数配置。

• Opcode（操作码）组成：
  • OGF（操作功能组）：在 HCI_Reset 命令中，OGF 通常为 0x03。OGF 用于将不同类型的 HCI 命令分组，每个组代表一类特定的操作功能。0x03 这个值在蓝牙规范中被分配给特定的一组操作，其中包括 HCI_Reset 命令。
  • OCF（操作功能命令）：对于 HCI_Reset 命令，OCF 为 0x0003。OCF 在特定的操作功能组内进一步区分不同的具体命令。0x0003 这个值被专门用于标识重置蓝牙控制器的操作。

在HCI命令中，Opcode（操作码）通常由一个16位的值组成，其中高位的4位（bits 12-15）表示OGF，而低位的12位（bits 0-11）表示OCF。因此，要将OGF 0x03和OCF 0x0003组合成完整的Opcode，我们需要将它们放置在正确的位置。 具体地，我们可以将OGF 0x03左移12位（即乘以4096，因为2^12=4096），然后与OCF 0x0003进行按位或操作（但实际上在这个情况下，按位或操作是多余的，因为OCF已经占据了Opcode的低12位，而OGF已经占据了高4位）。但更常见和直观的方法是直接拼接这两个值，确保OGF在高位，OCF在低位。 然而，由于我们是在十六进制下操作，并且已知OGF和OCF的位数，所以我们可以直接写出组合后的Opcode：

• OGF 0x03 在十六进制下表示为 0000 0011（注意这里为了对齐，我在前面补了四个0）
• OCF 0x0003 在十六进制下表示为 0000 0011（这里OCF本身就已经是12位了，但最左边四位是0，与OGF拼接时不会改变OGF的值）

将OGF左移12位后与OCF拼接，得到： 0000 0011（OGF，左移12位后变为 0000 0011 0000 0000 0000 0000） + 0000 0011（OCF，保持不变） ----------- 0000 0011 0000 0011（这是拼接后的结果，但注意在十六进制表示中，我们通常不会写出前导的0，除非是为了对齐或强调位数） 简化后得到：0x030003（但注意，由于OGF只占据了高4位，所以实际上在发送时只会看到0x0C03，因为0x03左移12位后，在十六进制下变成了0x03000，但高位的0被省略了，与0x0003拼接后得到0xC03，其中C是12的十六进制表示，即0x03左移4位后的结果）。然而，这里的表述是为了解释清楚组合过程，实际上在蓝牙HCI命令中，我们直接使用的Opcode就是0x0C03。

因此，0x03与0x0003组合后的结果是0x0C03，这是HCI_Reset命令的Opcode。

HCI_Reset 命令没有额外的参数。这使得命令的执行相对简单直接。

• 无参数的优势：
  • 简化操作：没有参数意味着主机在发送 HCI_Reset 命令时无需考虑复杂的参数设置和传递过程。这简化了命令的发送和处理流程，使得重置操作可以快速执行。
  • 一致性：由于没有参数，不同的蓝牙设备在处理 HCI_Reset 命令时可以有更高的一致性。不需要考虑不同参数值可能带来的差异，从而降低了实现的复杂性和潜在的错误。

HCI_Reset 命令的格式简单，由特定的 OGF 和 OCF 组成，且没有额外的参数。这种设计使得重置操作易于执行，并且在不同的蓝牙设备中具有较高的一致性，有助于在蓝牙系统出现问题时快速恢复到初始状态。

三、相应事件及参数说明

当执行 HCI_Reset 命令后，会生成一个HCI_Command_Complete事件。这个事件用于通知主机，HCI_Reset 命令已经执行完毕。

3.1. HCI_Command_Complete事件

• HCI_Command_Complete事件是主机了解 HCI_Reset 命令执行状态的关键方式。在发送 HCI_Reset 命令后，主机通常会等待这个事件的到来，以确认重置操作是否成功完成。如果没有收到这个事件，主机可能无法确定重置操作的结果，从而影响后续的操作决策。
• 该事件的生成确保了主机和蓝牙控制器之间的通信和同步。主机可以根据这个事件来判断何时可以继续发送其他 HCI 命令或进行下一步的操作。

3.2. 参数说明

HCI_Command_Complete事件一般包含以下参数：

• Num_HCI_Command_Packets (1 Octet)：表示此事件对应的HCI命令包的数量。对于HCI_Reset命令，此值通常为1，表示这是一个单独的命令。
• Command_Opcode (2 Octets)：表示触发此事件的HCI命令的操作码（Opcode）。对于HCI_Reset命令，此操作码为0x0C03。
• Return Parameters：对于 HCI_Reset 命令，通常没有特定的返回参数。但是，这个字段一般包含一些通用的状态信息，例如命令执行的成功或失败状态码。如果重置操作成功完成，可能会返回一个表示成功的状态码；如果出现错误，可能会返回相应的错误码。

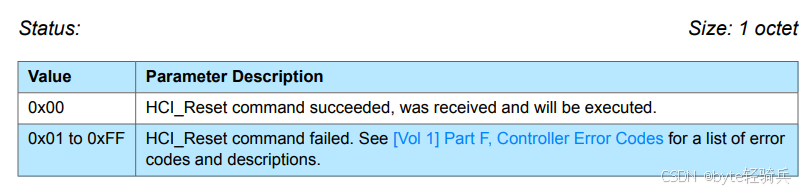

3.3. Status

Status 状态字节提供了一种机制，让主机能够及时了解 HCI_Reset 命令的执行情况，并在命令失败时采取适当的措施进行错误处理。这有助于提高蓝牙系统的稳定性和可靠性，确保在出现问题时能够及时进行恢复或采取其他补救措施。

• 成功状态（0x00）：表示 HCI_Reset 命令成功被接收并且将被执行。意味着蓝牙控制器已经成功识别并准备执行重置操作。主机可以预期控制器将按照规范进行重置，清除相关状态信息并恢复到初始状态。这个状态值为成功执行 HCI_Reset 命令提供了明确的确认，让主机知道重置操作已经启动并且有望顺利完成。
• 失败状态（0x01 到 0xFF）：表示 HCI_Reset 命令失败。具体的错误代码可以参考蓝牙规范的 [Vol 1] Part F（第一卷，F 部分）中的控制器错误代码列表，以获取关于错误的详细描述。蓝牙Controller错误代码全面概览_蓝牙设备启动时出现0x36怎么办-CSDN博客
  • 不同的错误代码可能对应不同的错误情况，例如蓝牙控制器硬件故障、命令格式错误、资源不足等。主机在接收到失败状态值时，需要根据具体的错误代码进行相应的错误处理，可能包括重新发送命令、检查蓝牙设备状态、报告错误给用户等。

3.4. 示例

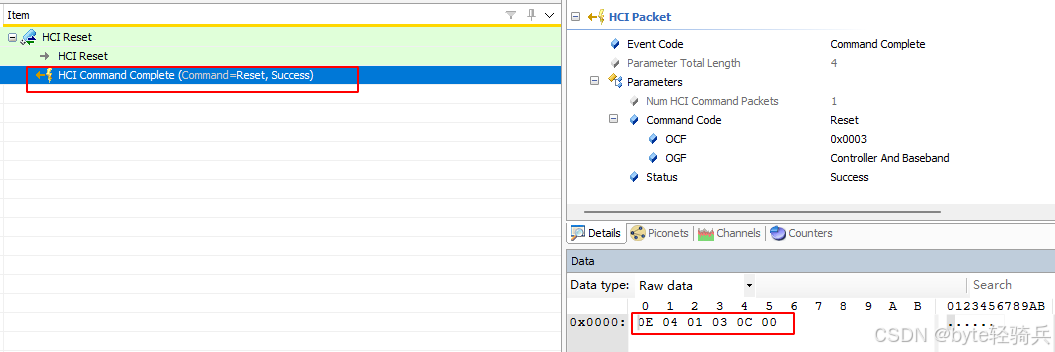

假设主机发送了一个HCI_Reset命令，并且蓝牙控制器成功执行了该命令，那么它可能会返回一个如下的HCI_Command_Complete事件：

• Event Code：0x0E（表示这是一个命令完成事件）
• Parameter_Total_Length：0x04（表示参数总长度为4个字节）
• Num_HCI_Command_Packets：0x01（表示这是一个单独的命令）
• Command_Opcode：0x0C03（表示这是HCI_Reset命令的操作码）
• Status：0x00（表示命令执行成功）
• Return_Parameters：无（长度为0）

当执行 HCI_Reset 命令后，会生成HCI_Command_Complete事件来通知主机重置操作的完成情况。主机可以通过这个事件的参数来了解命令的执行状态，以便进行后续的操作。

四、命令执行流程

HCI_Reset命令是蓝牙技术中用于重置蓝牙控制器到其初始状态的关键命令。以下是HCI_Reset命令的执行流程。

4.1. 主机决策与命令发送

• 主机决策：主机（Host）在蓝牙系统出现故障、需要初始化设置或进行错误恢复时，决定执行 HCI_Reset 命令。

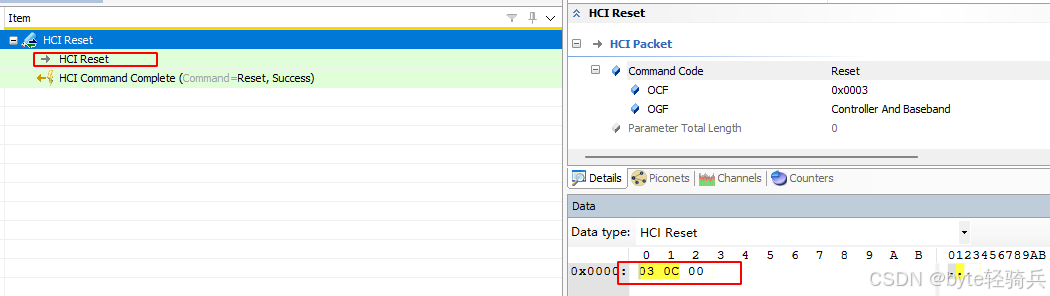

• 命令构建：主机构建 HCI_Reset 命令的数据包，该数据包的操作码（Opcode）由操作功能组（OGF）0x03 和操作功能命令（OCF）0x0003 组成，且不包含额外的参数。
• 命令发送：主机通过主机控制器接口（HCI）向蓝牙控制器发送构建好的 HCI_Reset 命令。

4.2. 蓝牙控制器响应与执行

• 命令接收：蓝牙控制器接收到 HCI_Reset 命令后，开始解析该命令。
• 重置操作：根据控制器支持的蓝牙类型（如基本速率/增强数据速率 BR/EDR 或低功耗蓝牙 LE），控制器执行相应的重置操作。
  • 如果控制器同时支持 BR/EDR 和 LE，则同时重置链接管理层、基带和链接层。
  • 对于 LE 控制器，重置操作涉及链接层的重置。
  • 对于 BR/EDR 控制器，重置操作涉及控制器和链接管理层的重置。
  • 在此过程中，HCI 传输层不受影响，因为它可能有自己的重置机制。
• 状态更新：控制器更新其内部状态，以反映重置后的设备状态。

4.3. 主机等待确认

• 命令等待：主机在发送 HCI_Reset 命令后，暂停发送其他 HCI 命令，等待接收 “HCI_Command_Complete” 事件。

4.4. 事件处理与结果确认

• 事件接收：当蓝牙控制器完成重置操作后，生成 “HCI_Command_Complete” 事件，并通过 HCI 接口发送给主机。
• 事件解析：主机接收到 “HCI_Command_Complete” 事件后，解析事件参数以确定 HCI_Reset 命令的执行结果。
• 结果确认：
  • 如果命令执行成功，状态值为 0x00，表示 HCI_Reset 命令已被成功接收并执行，控制器已丢失当前操作状态，进入待机模式，并恢复了规范中定义的默认参数值。
  • 如果命令执行失败，状态值在 0x01 到 0xFF 之间，主机参考蓝牙规范第一卷 F 部分中的控制器错误代码列表，获取错误详细描述，并进行相应的错误处理。

HCI_Reset 命令的执行流程是一个涉及主机决策、命令发送、蓝牙控制器响应与执行、主机等待确认以及事件处理与结果确认的完整过程。该流程确保了蓝牙系统能够在需要时正确地进行重置和恢复。

4.5. 示例代码

实现HCI_Reset命令的执行流程通常涉及与蓝牙控制器进行低级别的通信，这通常通过特定的库或驱动程序来完成，因为直接操作HCI接口需要深入了解蓝牙硬件和HCI协议的细节。下面提供一个简化的示例，展示如何模拟这个流程。请注意，这个示例不会实际与蓝牙硬件通信，而是模拟了各个步骤。

#include <stdio.h>
#include <stdbool.h>
#include <stdint.h>

// 模拟的HCI命令和事件结构体
typedef struct {
    uint16_t opcode; // 操作码
    // 对于HCI_Reset命令，没有额外的参数，所以这里不需要其他字段
} HCI_Command;

typedef struct {
    uint8_t  event_code; // 事件码
    uint8_t  num_hci_command_pkts; // HCI命令包数量（在此示例中未使用）
    uint16_t command_opcode; // 命令操作码（用于匹配响应）
    uint8_t  status; // 命令执行状态
    // 对于HCI_Command_Complete事件，没有额外的参数，所以这里不需要其他字段
} HCI_Event;

// 模拟发送HCI命令的函数（在实际应用中，这将涉及与蓝牙控制器的通信）
bool send_hci_command(HCI_Command* command) {
    // 在这里，我们只是模拟发送命令，并不真正与硬件通信
    printf("Sending HCI_Reset command with opcode 0x%04X\n", command->opcode);
    return true; // 假设命令总是成功发送
}

// 模拟接收HCI事件的函数（在实际应用中，这将涉及从蓝牙控制器接收数据）
bool receive_hci_event(HCI_Event* event) {
    // 在这里，我们模拟接收到一个HCI_Command_Complete事件
    event->event_code = 0x0E; // HCI_Command_Complete事件码
    event->num_hci_command_pkts = 0x01; // 假设有一个HCI命令包完成
    event->command_opcode = 0x030003; // HCI_Reset命令的操作码
    event->status = 0x00; // 假设命令执行成功

    printf("Received HCI_Command_Complete event with status 0x%02X\n", event->status);
    return true; // 假设事件总是成功接收
}

// 执行HCI_Reset命令的函数
bool execute_hci_reset() {
    HCI_Command reset_command = { .opcode = 0x030003 }; // 构建HCI_Reset命令

    // 发送HCI_Reset命令
    if (!send_hci_command(&reset_command)) {
        printf("Failed to send HCI_Reset command\n");
        return false;
    }

    // 等待并接收HCI_Command_Complete事件
    HCI_Event event;
    if (!receive_hci_event(&event)) {
        printf("Failed to receive HCI_Command_Complete event\n");
        return false;
    }

    // 检查HCI_Command_Complete事件的状态
    if (event.status != 0x00) {
        printf("HCI_Reset command failed with status 0x%02X\n", event.status);
        return false;
    }

    printf("HCI_Reset command executed successfully\n");
    return true;
}

int main() {
    // 执行HCI_Reset命令
    if (execute_hci_reset()) {
        printf("Bluetooth controller has been reset successfully\n");
    } else {
        printf("Failed to reset Bluetooth controller\n");
    }

    return 0;
}

在这个示例中，我们定义了HCI_Command和HCI_Event结构体来模拟HCI命令和事件。send_hci_command和receive_hci_event函数分别模拟了发送HCI命令和接收HCI事件的过程。execute_hci_reset函数则封装了整个HCI_Reset命令的执行流程。

请注意，这个示例仅用于教学目的，并不会实际与蓝牙硬件进行通信。在实际应用中，需要使用特定的蓝牙协议栈库或驱动程序来与蓝牙控制器进行通信，并处理HCI命令和事件。这些库或驱动程序通常会提供更高层次的API，能够更容易地与蓝牙硬件进行交互。

五、使用场景

HCI_Reset命令在蓝牙技术中具有重要的使用场景，以下是其主要应用场景的归纳。

5.1. 蓝牙系统初始化

• 设备启动：在蓝牙设备首次开机或重启时，执行HCI_Reset命令以初始化蓝牙控制器，确保其进入已知且稳定的状态。有助于蓝牙设备在启动后立即正常工作，避免潜在的配置冲突或错误状态。
• 固件升级：在蓝牙设备的固件进行更新后，执行HCI_Reset命令以确保新的固件被正确加载，并且蓝牙控制器处于预期的初始状态。有助于确保固件更新后的蓝牙设备能够正常工作，并避免固件更新过程中可能出现的任何问题。

5.2. 故障恢复与错误处理

• 连接问题：当蓝牙设备之间的连接出现异常，如频繁断开、连接不稳定或无法建立连接时，执行HCI_Reset命令以尝试恢复正常连接。有助于解决因连接状态异常而导致的通信问题。
• 通信错误：在蓝牙通信过程中出现数据传输错误、数据包丢失或错误的数据包接收等情况时，执行HCI_Reset命令以清除可能的错误状态。有助于恢复蓝牙通信的正常性，并减少通信错误对设备性能的影响。
• 设备故障：当蓝牙设备出现硬件或软件故障，导致蓝牙功能无法正常工作时，执行HCI_Reset命令以尝试恢复设备的蓝牙功能。有助于解决因设备故障而导致的蓝牙功能异常问题。

5.3. 设备重置

• 设备重置：在某些情况下，用户可能希望将蓝牙设备重置为出厂设置或默认配置。执行HCI_Reset命令可以实现这一目标。有助于用户恢复蓝牙设备的初始状态，并清除所有之前的配置和设置。

5.4. 测试与调试

• 测试准备：在进行蓝牙设备的测试之前，执行HCI_Reset命令以确保设备处于干净、一致的状态。有助于提高测试的准确性和可靠性，并减少因设备状态不一致而导致的测试误差。
• 调试辅助：在调试蓝牙设备时，执行HCI_Reset命令可能有助于排除潜在的干扰因素。有助于开发人员更容易地定位和解决蓝牙设备中的问题。

5.5. 特定场景下的需求

• 切换连接模式：当蓝牙设备需要从一种连接模式切换到另一种连接模式时（如从经典蓝牙切换到低功耗蓝牙），执行HCI_Reset命令以清除当前的连接状态和配置信息。有助于确保蓝牙设备在新的连接模式下能够正常工作，并避免连接模式切换过程中可能出现的任何问题。
• 安全设置更改：如果蓝牙设备的安全设置需要更改（如更改配对密码、加密方式等），执行HCI_Reset命令以清除之前的安全相关状态信息。有助于确保蓝牙设备在新的安全设置下能够正常工作，并避免安全设置更改过程中可能出现的任何问题。
• 设备配对与连接：在某些情况下，执行HCI_Reset命令可能有助于解决设备配对或连接失败的问题。通过重置蓝牙控制器，可以清除可能存在的配对信息或连接状态，从而允许设备重新进行配对或连接。
• 系统升级与维护：在进行系统升级或维护时，执行HCI_Reset命令可以确保蓝牙设备与系统其他部分的兼容性。有助于减少因配置不一致而导致的问题，并确保蓝牙设备在系统升级或维护后能够正常工作。

HCI_Reset命令在蓝牙技术中具有广泛的应用场景，包括蓝牙系统初始化、故障恢复与错误处理、配置更改与重置、测试与调试以及特定场景下的需求。正确理解和使用HCI_Reset命令对于确保蓝牙设备的正常工作至关重要。

六、注意事项

在使用HCI_Reset命令时，需要注意以下几个事项，以确保命令的正确执行和蓝牙设备的正常工作。

6.1. 命令格式与参数

• 命令格式：HCI_Reset命令由命令操作码（Opcode）、参数长度（通常为0）以及可能的校验位组成。
• 参数：HCI_Reset命令不需要任何参数，参数长度字段应设置为0。

6.2. 执行环境与条件

• 设备状态：确保蓝牙设备处于可操作状态，没有正在进行的重要通信或数据传输。
• 电源与连接：蓝牙设备应正确连接电源，与上位机或控制器的连接稳定可靠。
• 固件版本：确认蓝牙设备的固件版本，查阅相关文档了解HCI_Reset命令在不同固件版本中的处理差异。

6.3. 连接中断与状态丢失风险

• 连接中断：执行HCI_Reset命令会导致所有正在进行的蓝牙连接中断，可能导致数据丢失或业务中断。需要重新建立所有蓝牙连接，可能涉及用户手动重新配对或等待自动重新连接。
• 状态丢失：重置会清除主机控制器中的各种状态信息，包括已配对设备列表、连接参数、安全设置等。主机需要重新进行设备配对、配置连接参数和设置安全选项等操作。

6.4. 命令执行与响应

• 发送命令：通过适当的接口（如UART、SPI、I2C等）将HCI_Reset命令发送到蓝牙控制器。
• 等待响应：蓝牙控制器应返回一个事件包，指示命令的执行结果，包含命令完成事件（Command Complete Event）和相应的状态码。
• 检查状态码：分析返回的事件包中的状态码，确认HCI_Reset命令是否成功执行。如果状态码指示错误，应查阅相关文档并采取纠正措施。

6.5. 命令顺序与等待

• 命令发送限制：在发送HCI_Reset命令后，不应发送其他HCI命令，直到接收到与HCI_Reset命令相关的“HCI_Command_Complete”事件。
• 等待确认：设置适当的超时机制，防止无限期等待。如果在一定时间内没有收到确认事件，采取适当的错误处理措施。

6.6. 硬件重置不确定性

• 实现差异：HCI_Reset命令不一定会执行硬件重置，具体取决于实现方式。了解所使用的蓝牙设备的具体行为。
• 兼容性问题：考虑与其他设备和软件的兼容性。如果系统依赖于特定的硬件重置行为，而实际蓝牙设备未进行预期硬件重置，可能导致系统故障。

6.7. 后续操作与注意事项

• 重新配置：执行HCI_Reset命令后，蓝牙设备恢复到初始状态，需要重新配置设备的各项参数和设置。
• 避免频繁执行：频繁执行HCI_Reset命令可能对蓝牙设备造成不必要的负担，甚至导致设备故障。
• 兼容性考虑：在不同品牌和型号的蓝牙设备之间使用HCI_Reset命令时，注意兼容性问题。
• 文档查阅：仔细查阅蓝牙核心规范和相关设备文档，了解命令的具体用法、参数设置以及可能的限制和注意事项。

通过遵循以上注意事项和最佳实践，可以确保HCI_Reset命令的正确执行和蓝牙设备的正常工作。

综上所述，HCI_Reset命令是蓝牙技术中用于重置控制器和链接管理层（或链接层）的重要工具。它可以帮助解决连接问题、初始化设备和进行调试测试。在使用该命令时，需要注意其可能不执行硬件重置的特性，并等待命令完成事件后再发送下一个HCI命令。同时需要谨慎考虑其影响，并在重置后进行适当的重新配置和处理。
