【0x005F】HCI_Enhanced_Flush命令详解

HCI_Enhanced_Flush命令主要用于丢弃所有由Packet_Type标识的 L2CAP（逻辑链路控制和适配协议）数据包。这些数据包是当前在控制器中等待传输的，并且是针对指定的Handle的。即使控制器中存在属于同一种类型的多个 L2CAP 数据包的数据块，也会进行丢弃操作。此命令仅适用于ACL-U连接。

一、命令概述

HCI_Enhanced_Flush命令的主要功能是清除或刷新指定连接或通道上的数据传输队列。有助于确保数据传输的可靠性和完整性，特别是在以下情况下：

• 数据传输错误：当检测到数据传输错误时，可以使用该命令清除错误的数据包，以确保后续数据包能够正确传输。
• 设备间通信故障：当设备间通信出现故障时，可以使用该命令刷新数据传输队列，以恢复正常的通信状态。
• 连接断开：在断开连接之前，可以使用该命令清除所有待传输的数据包，以避免数据丢失或不一致。

在 BR/EDR（基本速率 / 增强数据速率）控制器中，还存在HCI_Flush命令可用于刷新所有数据包。另外，自动刷新定时器也可以在指定的刷新定时器到期后，用于自动刷新正在传输的可自动刷新的 L2CAP 数据包。

二、命令格式及参数

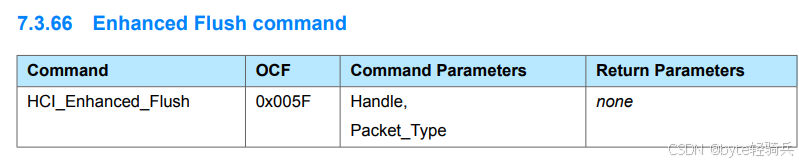

2.1. HCI_Enhanced_Flush命令格式

HCI_Enhanced_Flush命令以蓝牙主机控制器接口（HCI）规定的命令数据包格式进行传输。

一般来说，一个完整的 HCI 命令数据包包含命令头和命令参数两部分。命令头用于标识命令的类型和基本信息，命令参数则包含了该命令具体执行所需的详细信息。

操作码（OpCode）：HCI命令的操作码由两个字节组成，其中高6位为操作码组字段（OGF），低10位为操作码命令字段（OCF）。

参数：HCI_Enhanced_Flush命令的参数包括：

• 连接句柄（Connection Handle）：唯一标识蓝牙设备之间连接的数字。在发送HCI_Enhanced_Flush命令时，需要指定要清除或刷新的连接。
• 刷新类型（Flush Type）：用于指定刷新操作的具体类型，例如清除所有待传输的数据包、清除特定类型的数据包等。
• 其他可选参数：根据具体的蓝牙实现或标准，HCI_Enhanced_Flush命令可能还包括其他可选参数，用于进一步指定刷新操作的行为或范围。

2.2. Handle

Handle（句柄）用于唯一标识蓝牙设备之间的连接。当两个蓝牙设备建立连接时，它们会被分配一个唯一的Handle值，用于在后续的通信中引用该连接。

• 大小：2 octets（16位，即2个字节）。
• 有意义位：12位。
• 取值范围：从0x0000到0x0EFF。

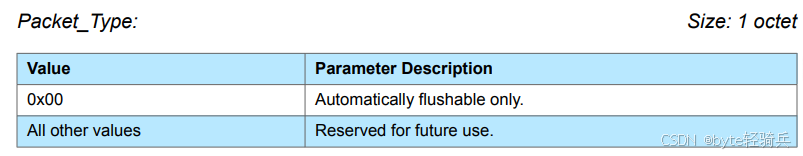

2.3. Packet_Type

Packet_Type 参数用于指示数据包的特定类型或属性。

当 Packet_Type 的值为 0x00 时，表示该数据包是“仅可自动刷新”的。意味着该数据包在传输过程中，如果满足某些条件（例如超时、缓冲区满等），则可以自动被刷新或丢弃，而无需等待接收方的显式确认。这种机制有助于减少通信延迟和提高传输效率。

三、生成事件及参数

当控制器接收到HCI_Enhanced_Flush命令时，会通过发送HCI_Command_Status事件和HCI_Enhanced_Flush_Complete事件来通知主机命令的执行状态和结果。这些事件对于确保蓝牙通信的可靠性和稳定性至关重要。

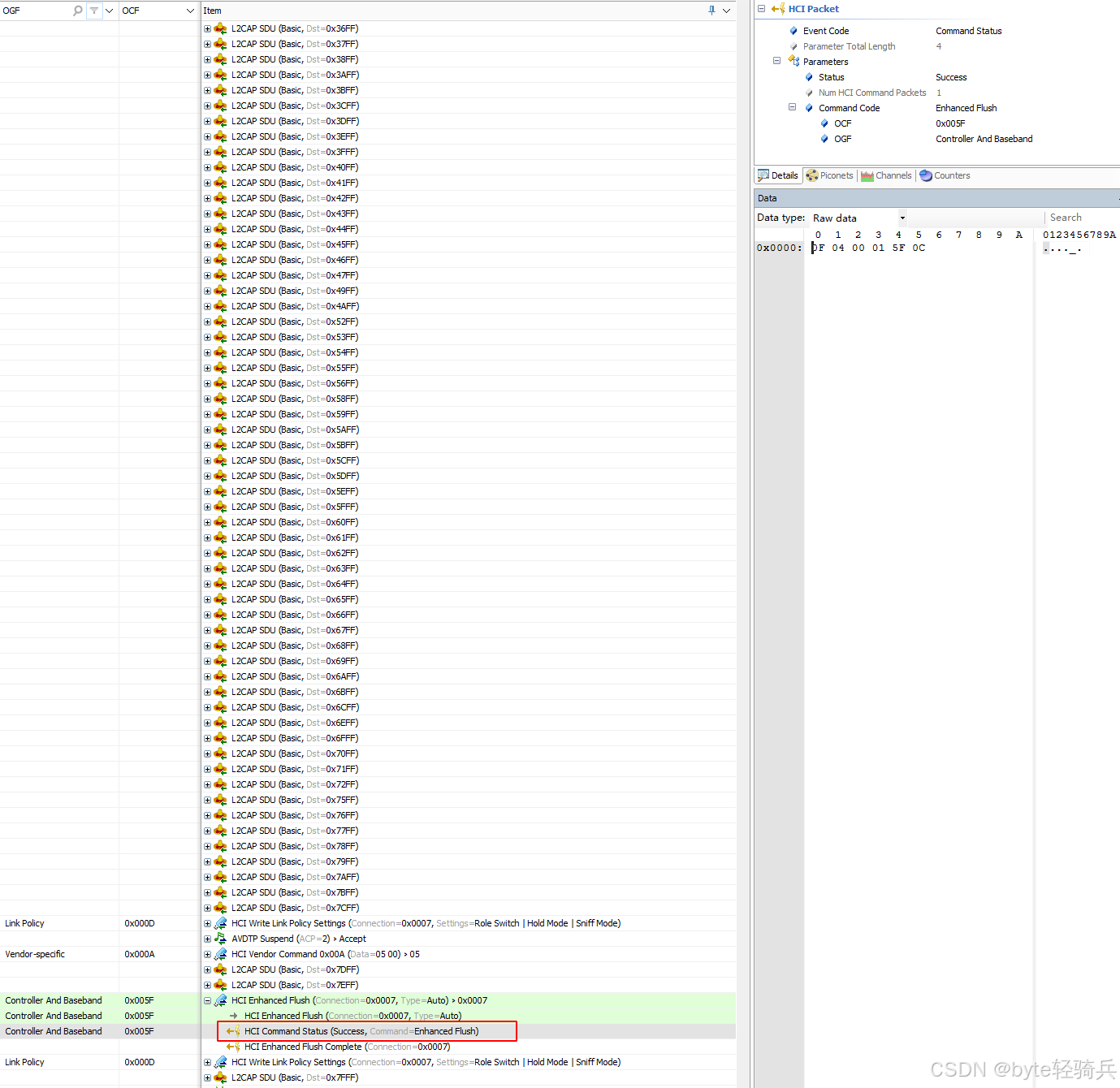

3.1. HCI_Command_Status事件

当控制器接收到HCI_Enhanced_Flush命令时。会向主机发送 HCI_Command_Status 事件。这是一个通用的HCI事件，用于告知主机命令的接收状态。

• 作用：通知主机HCI_Enhanced_Flush命令的接收状态，即命令是否被控制器成功接收。
• 包含信息：事件通常包含命令的操作码（Opcode）、状态码等信息。状态码用于指示命令是否被成功接收，例如成功接收为0x00，若接收失败则会有相应的错误代码。

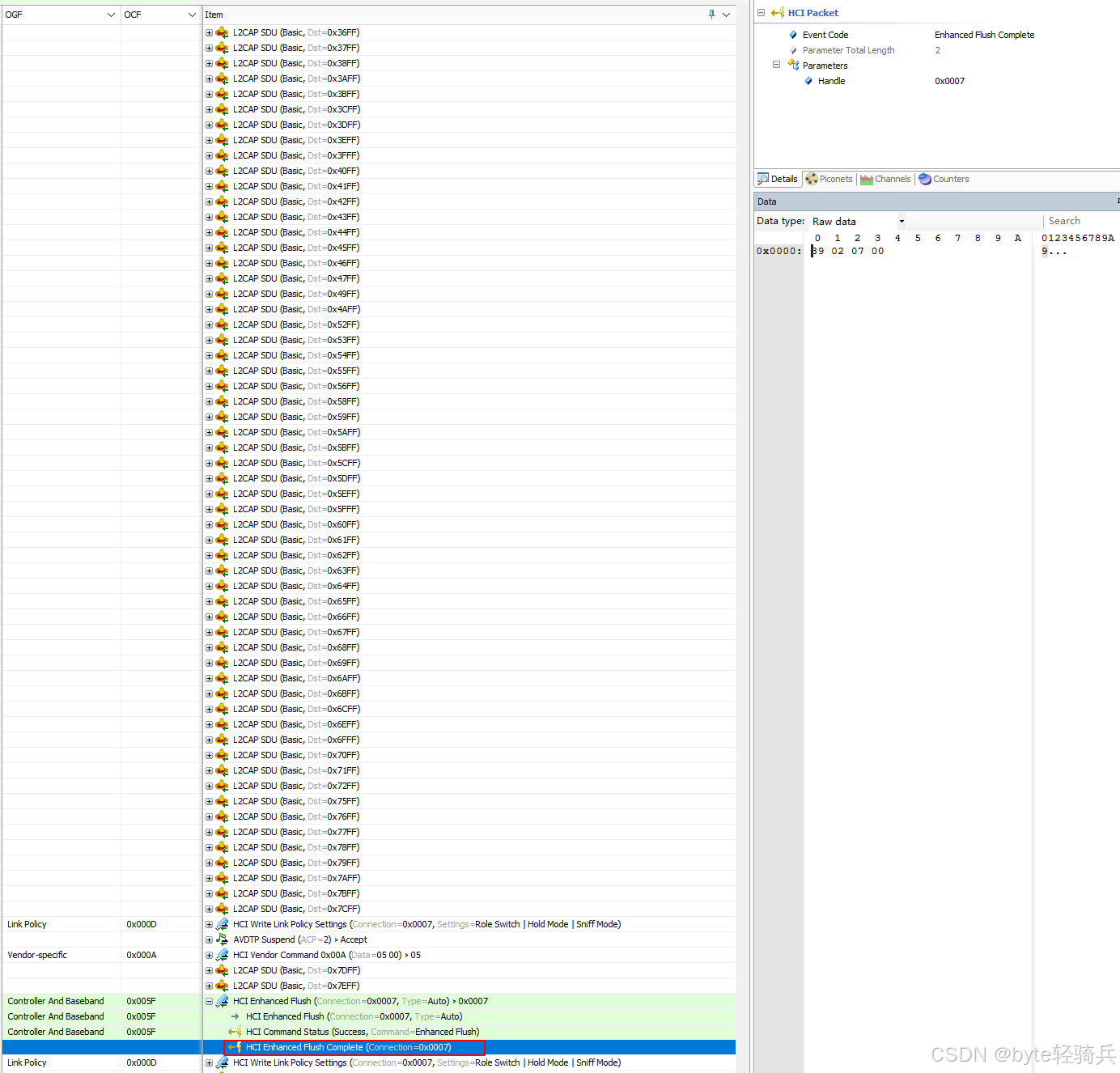

3.2. HCI_Enhanced_Flush_Complete事件

在控制器完成对指定 Handle 的所有 Packet_Type 标识的数据包的刷新操作后，会向主机发送 HCI_Enhanced_Flush_Complete 事件。

• 作用：通知主机，指定Handle和Packet_Type的所有数据包都已经被控制器刷新或传输完毕。
• 包含信息：事件可能包含Handle、Packet_Type以及状态码等信息。状态码用于指示刷新操作的结果，如成功完成或遇到错误。
• 触发时机：
  • 控制器可能立即在所有指定类型的数据包被刷新后发送该事件。
  • 或者，控制器可能等待直到所有在接收HCI_Enhanced_Flush命令时缓冲在控制器中的、与指定Handle相关联的数据包（无论Packet_Type如何）都被刷新或传输完毕后再发送该事件。

四、命令执行流程

4.1. 命令发送（主机侧）

• 命令构建：主机构建包含操作码、Handle（2字节，12位有效）和Packet_Type（1字节，当前仅0x00有效）的HCI_Enhanced_Flush命令数据包。
• 命令发送：主机通过蓝牙主机控制器接口（HCI）将命令数据包发送给蓝牙控制器。

4.2. 命令接收与状态反馈（控制器侧）

• 命令识别：控制器解析操作码，确认收到HCI_Enhanced_Flush命令，并检查数据包完整性和参数合法性。
• 事件反馈：控制器立即生成并发送HCI_Command_Status事件给主机，包含事件码、状态码（0x00表示成功）和操作码，告知命令接收状态。

4.3. 数据包查找与处理（控制器侧）

• 查找数据包：控制器根据Handle定位连接，查找所有Packet_Type为0x00的L2CAP数据包。
• 数据包刷新：控制器移除或标记找到的数据包为已丢弃，释放存储空间或修改状态标记。
• 后续数据处理：对于BR/EDR控制器，控制器丢弃相同Handle和Packet_Type的所有数据，直至接收到带有起始Packet_Boundary_Flag的HCI ACL Data数据包。

4.4. 刷新完成通知（控制器侧）

• 发送完成事件：控制器在完成刷新操作后，发送HCI_Enhanced_Flush_Complete事件给主机，包含事件码、Handle和状态码，指示刷新操作结果。

4.5. 后续处理（主机侧）

• 处理状态事件：主机接收并解析HCI_Command_Status事件，根据状态码确认命令接收状态。
• 处理完成事件：主机接收并解析HCI_Enhanced_Flush_Complete事件，根据状态码确认刷新操作是否成功，并据此进行后续操作或错误处理。

4.6. 示例代码

下面是简化的代码框架，展示如何在C语言中模拟这个流程的关键部分。请注意，这只是一个示例，并不包含实际的蓝牙通信代码。

#include <stdio.h>
#include <stdint.h>
#include <stdbool.h>

// 假设的HCI命令结构体
typedef struct {
    uint16_t opcode;       // 操作码
    uint16_t handle;       // 连接句柄
    uint8_t packet_type;   // 数据包类型
} HCI_Enhanced_Flush_Command;

// 假设的HCI事件结构体
typedef struct {
    uint8_t event_code;    // 事件码
    uint8_t status;        // 状态码
    uint16_t opcode;       // 相关操作码（对于Command Status事件）
    uint16_t handle;       // 相关句柄（对于Enhanced Flush Complete事件）
    uint8_t packet_type;   // 相关数据包类型（对于Enhanced Flush Complete事件）
} HCI_Event;

// 模拟发送HCI命令的函数
bool send_hci_command(HCI_Enhanced_Flush_Command* cmd) {
    // 这里应该是通过蓝牙HCI接口发送命令的代码
    // 但为了简化，假设命令总是成功发送
    printf("Sending HCI Enhanced Flush Command with opcode 0x%04X, handle 0x%04X, packet type 0x%02X\n",
           cmd->opcode, cmd->handle, cmd->packet_type);
    return true; // 返回true表示命令成功发送
}

// 模拟接收HCI事件的函数
HCI_Event* receive_hci_event() {
    // 这里应该是从蓝牙HCI接口接收事件的代码
    // 但为了简化，我们创建一个模拟的事件并返回
    static HCI_Event event;
    event.event_code = 0x0E; // 假设的Command Status事件码
    event.status = 0x00;     // 状态码为0表示成功
    event.opcode = 0x005F;   // 回显发送的命令操作码
    event.handle = 0x0000;   // 这里不使用handle字段，但为了完整性还是设置了
    event.packet_type = 0x00; // 这里不使用packet_type字段，但为了完整性还是设置了

    // 在实际应用中，这里应该根据接收到的实际事件来填充event结构体
    return &event;
}

// 模拟处理HCI事件的函数
void process_hci_event(HCI_Event* event) {
    if (event->event_code == 0x0E) { // 假设0x0E是Command Status事件码
        if (event->status == 0x00) {
            printf("Received HCI Command Status Event with status 0x%02X for opcode 0x%04X\n",
                   event->status, event->opcode);
            // 在这里可以发送更多的命令或等待Enhanced Flush Complete事件
        } else {
            printf("Received HCI Command Status Event with error status 0x%02X for opcode 0x%04X\n",
                   event->status, event->opcode);
            // 在这里进行错误处理
        }
    } else if (/* 这里可以添加对其他事件码的处理 */) {
        // 处理其他类型的事件
    }
}

int main() {
    // 构建HCI Enhanced Flush命令
    HCI_Enhanced_Flush_Command cmd = {
        .opcode = 0x005F,
        .handle = 0x0001, // 示例句柄
        .packet_type = 0x00 // 自动可刷新类型
    };

    // 发送命令
    if (send_hci_command(&cmd)) {
        // 等待并接收HCI事件
        HCI_Event* event = receive_hci_event();

        // 处理接收到的HCI事件
        process_hci_event(event);

        // 在实际应用中，这里应该继续等待Enhanced Flush Complete事件
        // 并根据该事件的状态码进行后续处理
    } else {
        // 命令发送失败的处理
        printf("Failed to send HCI Enhanced Flush Command\n");
    }

    return 0;
}

五、使用场景

5.1. 网络拥塞管理

• 场景描述：蓝牙通信过程中，网络拥塞可能导致控制器数据包缓冲区填满，影响数据传输效率。
• 应用说明：使用HCI_Enhanced_Flush命令丢弃低优先级数据包，减轻网络负载，确保关键数据传输。

5.2. 错误数据包处理

• 场景描述：检测到数据包存在错误（如数据损坏、协议不符）时，需避免其影响后续数据包处理。
• 应用说明：通过HCI_Enhanced_Flush命令定位并刷新错误数据包，确保通信稳定性和可靠性。

5.3. 资源优化和管理

• 场景描述：蓝牙设备资源有限时，需合理分配资源给不同连接和数据包。
• 应用说明：使用HCI_Enhanced_Flush命令清理不重要或可重新获取的数据包，释放资源，优化设备性能。

5.4. 协议升级和配置更改

• 场景描述：蓝牙设备进行协议升级或配置更改时，需暂停或清理正在传输的数据包。
• 应用说明：在开始升级或更改前，使用HCI_Enhanced_Flush命令刷新特定连接和数据包类型，避免冲突或错误。

5.5. 连接切换和服务调整

• 场景描述：蓝牙设备从一个服务或连接切换到另一个时，需清理原服务或连接的数据包。
• 应用说明：使用HCI_Enhanced_Flush命令清除旧连接的数据包，为新服务或新连接腾出资源。

5.6. 性能优化和服务质量提升

• 场景描述：为提高蓝牙服务整体性能和服务质量，需动态调整数据传输优先级和资源分配。
• 应用说明：根据不同服务和连接的优先级，使用HCI_Enhanced_Flush命令控制数据包的传输顺序和资源占用，提升服务质量。

六、注意事项

6.1. 参数准确性

• Handle参数：
  • 确保Handle值在有效范围0x0000到0x0EFF内。
  • Handle需准确对应目标连接，避免影响其他正常连接。
• Packet_Type参数：
  • 目前仅支持0x00作为自动可刷新类型。
  • 关注蓝牙协议更新，以支持可能的Packet_Type扩展。

6.2. 数据丢失与服务影响

• 数据丢失风险：
  • 评估使用HCI_Enhanced_Flush命令可能导致的数据丢失风险。
  • 对重要数据或服务，谨慎使用该命令，除非有明确的安全机制。
• 服务影响：
  • 考虑刷新操作对上层服务的影响，如音频播放、文件传输等。
  • 根据服务特性和用户体验要求，权衡是否使用该命令。

6.3. 事件处理

• 命令状态反馈：
  • 正确处理HCI_Command_Status事件，判断命令是否被正确接收。
  • 根据状态码采取相应措施，如重新发送命令、调整参数或检查系统状态。
• 操作完成确认：
  • 等待并处理HCI_Enhanced_Flush_Complete事件，确认刷新操作结果。
  • 根据事件状态码检查操作是否成功，必要时进行故障排查或补救。

6.4. 资源管理与系统状态更新

• 资源释放和分配：
  • 执行命令后，合理释放和重新分配资源。
  • 根据刷新结果调整资源分配策略。
• 系统状态一致性：更新系统连接状态和数据包队列状态，确保状态一致性。

6.5. 与其他命令和机制的协同

• 与其他刷新机制的关系：
  • 了解HCI_Enhanced_Flush命令与HCI_Flush命令等其他刷新命令的区别和联系。
  • 根据实际需求选择合适的命令。
• 与自动刷新定时器的协同：协调HCI_Enhanced_Flush命令和自动刷新定时器的操作，避免冲突。

6.6. 通用注意事项

• 命令格式与参数：按照蓝牙核心规范正确构造命令，检查参数符合性。
• 设备兼容性：确认目标设备支持HCI_Enhanced_Flush命令，查阅设备文档了解兼容性。
• 连接状态：确保设备处于适当连接状态，避免命令执行失败或不可预测结果。
• 错误处理：准备处理可能返回的错误代码，了解错误含义并采取恢复措施。
• 性能影响：评估命令对设备性能的影响，必要时执行。
• 文档与规范：参考最新蓝牙核心规范和相关文档，确保命令理解准确。
• 安全性：采取适当安全措施保护数据完整性和设备安全。
• 测试与验证：在测试环境中充分测试命令，验证正确性、可靠性和性能。
• 仅适用于ACL-U连接：HCI_Enhanced_Flush命令仅适用于ACL-U连接，对于其他类型的连接（如SCO连接），此命令无效。
• 自动刷新计时器：除了HCI_Enhanced_Flush和HCI_Flush命令外，还可以使用自动刷新计时器来自动刷新当前正在传输的可自动刷新的L2CAP数据包。在指定的刷新计时器过期后，数据包将被自动丢弃。

综上所述，HCI_Enhanced_Flush命令是蓝牙HCI层的一个重要命令，它允许高层软件对特定类型的数据包进行精细的控制和管理。在使用此命令时，需要注意其适用场景和限制条件，以确保命令的正确执行和预期效果的实现。
