【0x05】HCI_Disconnection_Complete事件详解

HCI_Disconnection_Complete（连接断开完成）事件是蓝牙协议中的一个重要事件，事件代码为 0x05。该事件用于通知主机（Host）蓝牙连接已经终止。在蓝牙设备通信的整个生命周期中，连接的建立和断开都是关键环节，而这个事件主要聚焦于连接断开后的信息通知和后续处理。

一、事件概述

当蓝牙设备间的连接被断开时，HCI_Disconnection_Complete事件会被触发，并向主机（Host）报告断开的状态、连接句柄（Connection_Handle）以及断开的原因（Reason）。

特殊情况处理：

• CIS（Connectionless ISOchronous Stream）处理：如果Connection_Handle标识的是中心设备（Central）上的一个CIS，则无论断开是否成功，该CIS的句柄和相关数据路径都将保持有效。然而，如果它标识的是外围设备（Peripheral）上的一个CIS，并且Status为0（表示成功），则该CIS的句柄和相关数据路径将被删除。
• 其他类型连接的处理：对于任何其他类型的连接（如ACL连接），如果Status为0，则相应的句柄将被删除。
• LE ACL连接处理：如果Connection_Handle标识的是一个低功耗（LE）ACL连接，并且Status为0，则任何与该连接相关联的CS（Connection Slave Latency and Supervision Timeout）配置也将被删除。
• 物理链路失败：当物理链路失败时，将为物理链路上的每个逻辑通道返回一个HCI_Disconnection_Complete事件，其中包含相应的Connection_Handle作为参数。

二、事件格式及参数

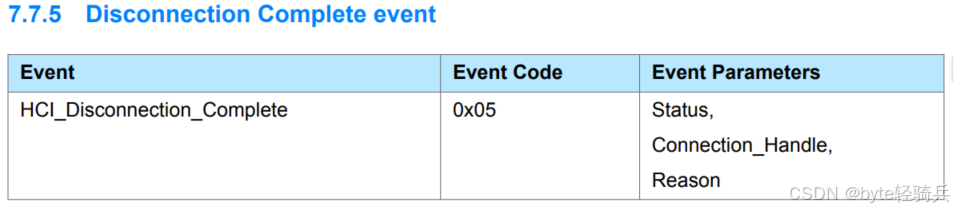

2.1. HCI_Disconnection_Complete事件格式

HCI_Disconnection_Complete事件的格式通常遵循蓝牙核心规范中定义的标准结构。

HCI_Disconnection_Complete 事件的格式由事件代码（Event Code）和事件参数（Event Parameters）组成。

事件头（Event Code）：0x05，HCI_Disconnection_Complete事件的唯一标识码，用于区分其他类型的事件。

事件参数：包含三个主要参数：Status、Connection_Handle和Reason。

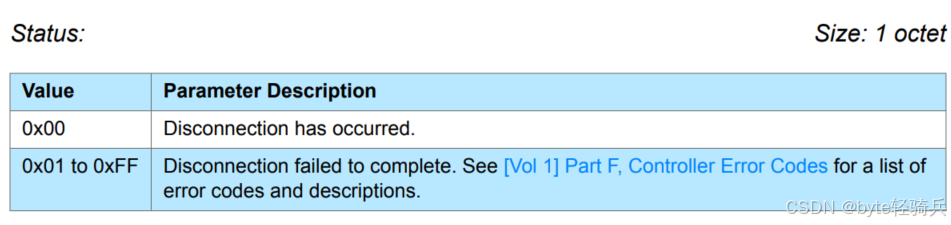

2.2. Status

Status 参数用于指示断开连接操作的结果。

• 0x00：表示断开连接已成功发生。
• 0x01 到 0xFF：表示断开连接操作未能成功完成。蓝牙Controller错误代码全面概览_connection rejected due to limited resources-CSDN博客

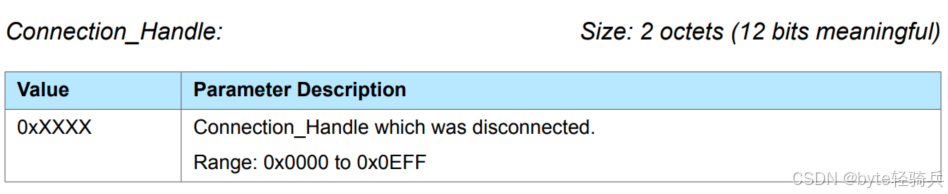

2.3. Connection_Handle

Connection_Handle 用于唯一标识被断开的蓝牙连接。主机应该根据这个信息来更新其连接状态，并采取相应的后续操作。

• 范围：0x0001 到 0x0EFF。这个范围的设定是基于蓝牙协议的规定，确保在整个蓝牙系统运行过程中，每个连接都能被赋予一个独一无二的连接句柄。
• 当一个连接被断开时，其连接句柄可能会被重用。意味着在断开连接后，新的连接可能会被分配相同的连接句柄（尽管在大多数情况下，蓝牙控制器会尝试避免这种情况以减少混淆）。

在蓝牙通信过程中，每当建立一个新的连接时，蓝牙控制器都会为该连接分配一个唯一的句柄。这个句柄在后续的通信中用于引用该连接。尽管 Connection_Handle 是一个 16 位的值，但蓝牙规范只使用了其中的 12 位来存储有效的连接句柄。意味着在同一时间内，一个蓝牙设备最多可以支持 4096（2^12）个不同的连接句柄。

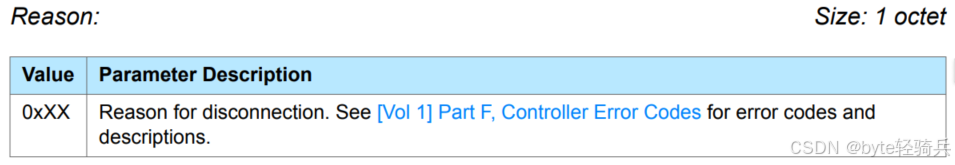

2.4. Reason

Reason表示断开连接的原因。如果断开成功，则此参数提供了断开连接的具体原因；如果断开失败，则此参数的值应被忽略。

• 值：0x00-0xFF：表示不同的断开原因，具体值可参考蓝牙核心规范中的定义。断开原因可以是多种，如用户请求断开、连接超时、远程设备断开等。蓝牙Controller错误代码全面概览_connection rejected due to limited resources-CSDN博客

三、事件处理流程

3.1. 事件接收

• 监听事件：蓝牙主机持续监听来自蓝牙控制器的事件。
• 接收事件：当蓝牙控制器检测到连接断开时，会生成并发送HCI_Disconnection_Complete事件给蓝牙主机。

3.2. 参数解析

• 状态检查：主机首先检查Status参数的值。
  • 如果Status为0（表示成功），则继续处理后续步骤。
  • 如果Status非0（表示失败），则记录错误信息并采取相应的错误处理措施。
• 连接句柄核对：主机核对Connection_Handle参数的值，确保断开的是指定的连接，避免误断其他正在使用的连接。
• 断开原因解析：
  • 主机解析Reason参数的值，了解断开连接的具体原因。
  • 根据断开原因，主机可以执行相应的后续操作，如资源释放、状态更新等。

3.3. 后续操作

• 资源释放：主机释放与断开连接相关的资源，如内存、缓冲区等，避免资源泄露和浪费。
• 连接状态更新：主机更新内部连接状态表，将断开连接的条目标记为无效或删除，确保连接状态的准确性和一致性。
• 通知应用：如果断开连接是由用户操作或应用请求导致的，主机需要通知相应的应用或用户界面，以便应用了解连接状态的变化并采取相应的操作。
• 重新连接处理：如果断开连接是暂时的，并且主机需要重新建立连接，则保存必要的连接信息（如设备地址、服务UUID等），以便在需要时重新建立连接。
• 错误处理：如果断开连接是由于硬件故障、协议错误或其他不可恢复的问题导致的，主机需要记录错误信息，并可能需要采取额外的措施来恢复通信或通知用户。

3.4. 日志记录与监控

• 日志记录：主机记录HCI_Disconnection_Complete事件的相关信息，包括时间戳、连接句柄、断开原因等，以便后续的问题分析和故障排查。
• 监控与报警：如果断开连接频繁发生或由于异常原因导致，主机可以触发监控报警机制，及时发现并处理潜在的蓝牙通信问题。

四、使用场景与重要性

4.1. 使用场景

HCI_Disconnection_Complete事件主要在以下场景中触发。

• 用户主动断开连接：
  • 用户通过设备界面（如手机设置、应用程序）主动断开蓝牙连接。
  • 设备接收到断开请求后，执行断开操作并触发该事件。
• 设备故障或资源不足：
  • 蓝牙设备因故障或资源（内存、处理能力、带宽）不足而主动断开连接。
  • 设备通知主机或其他相关设备连接已断开。
• 连接超时或无效：
  • 蓝牙连接因超时或无效而被断开，如长时间无数据交换。
  • 系统触发该事件以指示连接状态变化。
• 多设备连接管理：
  • 在多设备连接场景中，当某个设备断开连接时，其他设备或主机需要知道这一变化。
  • 该事件有助于设备或主机准确管理连接资源。
• 设备异常断开：
  • 因信号范围、电量不足等原因导致的连接断开。
  • 设备根据事件中的Reason参数确定断开原因，并采取相应的措施。

4.2. 重要性

HCI_Disconnection_Complete事件在蓝牙通信中具有重要意义，主要体现在以下几个方面。

• 资源释放：
  • 确保连接断开后相关资源（内存、带宽等）得到及时释放。
  • 提高系统资源利用率，避免资源浪费。
• 状态反馈：
  • 提供连接状态变化的重要反馈，使主机能够了解连接状态。
  • 主机根据反馈采取相应的处理决策，如重新连接或通知用户。
• 系统稳定性：
  • 及时、准确地处理断开连接事件有助于增强系统稳定性。
  • 避免资源占用和通信混乱等问题，确保系统正常运行。
• 故障排查：
  • 事件携带的原因信息（Reason参数）为故障排查提供重要线索。
  • 开发人员通过分析这些信息可以定位问题所在并采取相应的修复措施。
• 用户体验：
  • 及时告知用户连接状态的变化，提升用户体验。
  • 在多设备连接场景下，准确的连接管理可以避免因连接混乱导致的用户操作异常。
• 设备兼容性和互操作性：
  • 统一的处理规范有助于确保不同品牌和类型的蓝牙设备之间能够正确地交互和协同工作。
  • 提高设备之间的兼容性和互操作性，使蓝牙设备能够更好地适应复杂多变的使用环境。

五、注意事项

5.1. 命令参数准确性

• Status参数验证：
  • 严格按照协议规定的值来判断Status参数，确保后续处理流程基于正确的断开状态。
  • 非零Status值表示断开失败，需避免错误处理为成功，防止资源提前释放或状态错误更新。
• Connection_Handle参数验证：
  • 确保Connection_Handle的准确性，在多连接环境中避免混淆连接句柄。
  • 错误的Connection_Handle可能导致资源释放错误或连接信息清理不当。
• Reason参数解析：
  • 当Status为成功时，准确解析Reason参数，采取合适措施应对断开原因。
  • 根据断开原因调整设备位置、优化信号环境或记录日志等。

5.2. 资源处理的完整性和安全性

• 资源释放顺序：
  • 按照正确顺序释放连接相关资源，确保无进程访问缓冲区，避免数据丢失或系统崩溃。
  • 共享资源需在所有依赖子模块完成资源清理后再释放。
• 资源保留策略：
  • 对特殊连接（如CIS连接）保留资源时，注意管理保留资源，防止泄漏或被错误使用。
  • 定期检查保留资源有效性，及时清理不再需要的资源。

5.3. 错误处理与恢复机制

• 断开失败情况处理：
  • 根据错误代码进行相应处理，如重新尝试断开、调整设备状态或提示用户手动干预。
  • 设置合理重试次数和时间间隔，避免过度占用资源或陷入死循环。
• 异常恢复能力：
  • 备份重要连接状态信息，系统恢复后重新评估连接状态并处理。
  • 对非法断开请求采取安全措施，如身份验证或记录安全事件日志。

5.4. 兼容性和互操作性考虑

• 不同蓝牙版本差异处理：
  • 考虑兼容性问题，确保设备能与不同版本蓝牙设备通信。
  • 处理连接断开事件时遵循蓝牙协议标准规范，避免连接管理混乱。
• 跨设备和跨平台通信：
  • 确保设备间通信符合互操作性要求，遵循蓝牙协议标准。
  • 不同品牌、类型设备间通信时，正确处理连接断开事件和资源释放。

5.5. 综合注意事项

• 连接管理与顺序：断开连接前确保无其他依赖操作，重新建立连接时遵循协议规定。
• 事件处理与反馈：根据Status和Reason参数处理事件，断开成功进行后续操作，断开失败诊断问题并采取措施。
• 资源释放与清理：断开连接后确保资源释放和清理，避免资源泄漏和错误状态。

综上所述，HCI_Disconnection_Complete事件是蓝牙设备间连接管理的重要组成部分，它提供了关于断开操作的重要信息，并允许主机根据这些信息采取适当的后续操作。
