在嵌入式系统、通信协议开发、硬件工程师等岗位面试中，HCI协议相关问题出现频率高达83%。作为连接主机（如CPU）与控制器（蓝牙芯片）的桥梁，其设计思想直接影响系统稳定性与功耗表现。本文将通过高频考点梳理+真题还原+可视化解析，助建"理解-记忆-应用"的完整知识链。

一、HCI 核心知识点高频考点解析

1.1 HCI 的定位与作用

考点：HCI 在蓝牙协议栈中的位置及核心功能 解析： HCI（Host Controller Interface，主机控制器接口）是蓝牙协议栈中主机（Host）与控制器（Controller）之间的通信桥梁，位于协议栈的中间层。其核心功能是定义 Host 与 Controller 之间的命令、事件和数据传输规则，例如通过 HCI_LE_Set_Advertise_Enable 命令控制设备广播行为，或通过 HCI_Event 接收设备连接状态变更通知。

真题示例： 问题：以下哪个协议负责 Host 与 Controller 之间的通信？ A. L2CAP B. HCI C. GATT D. SDP 答案：B（HCI 是 Host 与 Controller 之间的标准接口）

1.2 HCI 数据包类型与格式

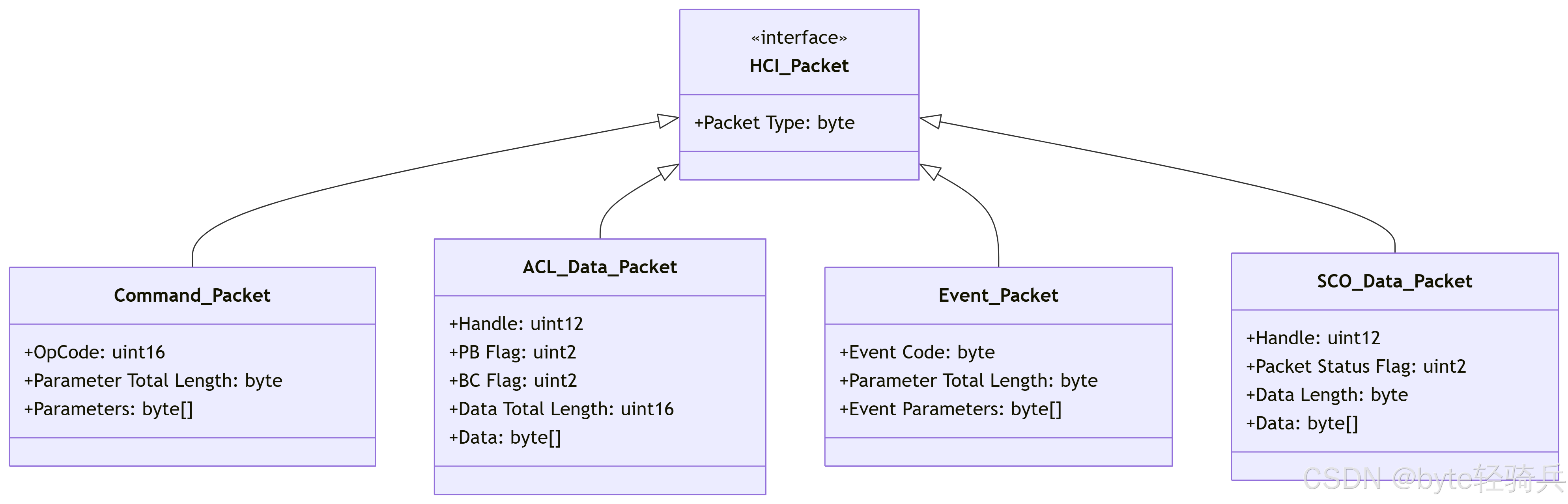

考点：HCI 数据包的分类及结构 解析： HCI 支持四种数据包类型：

1. 命令包（Command Packet）：由 Host 发送给 Controller，包含操作码（OpCode）和参数。例如，HCI_LE_Create_Connection 命令用于建立 BLE 连接。【0x0005】HCI_Create_Connection命令详解_hci create connection-CSDN博客
2. 事件包（Event Packet）：由 Controller 返回给 Host，报告命令执行结果或状态变化。例如，HCI_Connection_Complete_Event 通知连接成功。【0x03】HCI_Connection_Complete事件详解_hci connection complete-CSDN博客
3. ACL 数据包（Asynchronous Data Packet）：双向传输非实时数据（如文件传输）。
4. SCO 数据包（Synchronous Data Packet）：双向传输实时数据（如语音通话）。

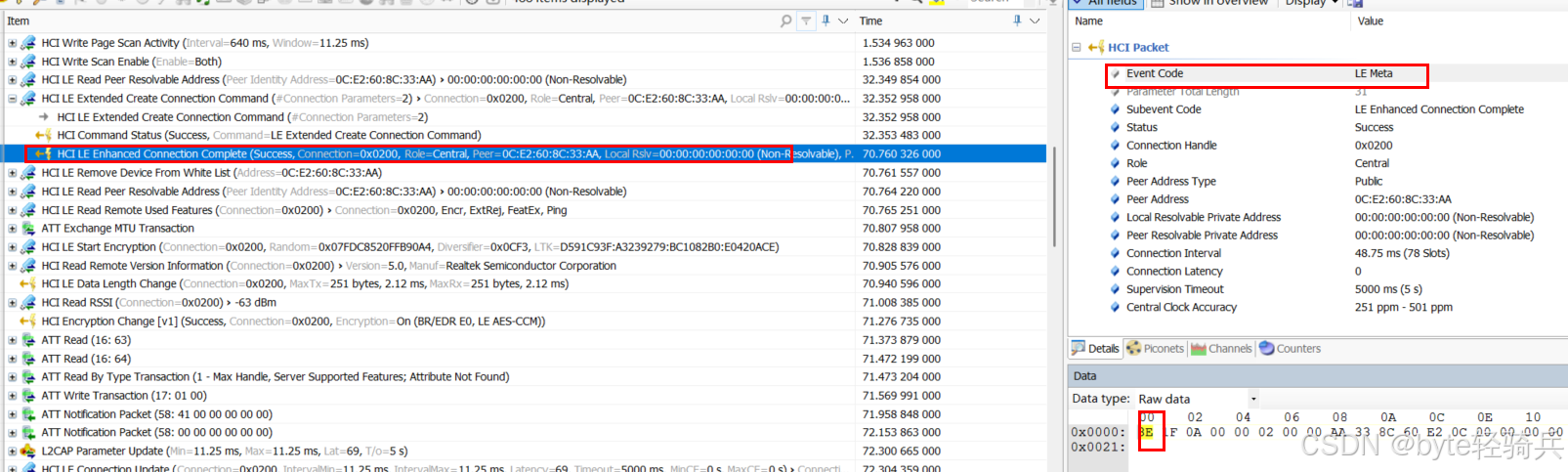

真题示例： 问题：HCI 事件包的第一个字节是什么？ A. 操作码 B. 事件代码 C. 参数长度 D. 句柄 答案：B（事件包以事件代码开头） 解析： 当你看到一个 HCI 事件包的原始字节流时，第一个字节（偏移量 0）总是 Event Code。它是最关键的标识符，告诉接收方（通常是主机）这个包代表什么事件，从而决定如何解析包中剩余的部分。 例如：

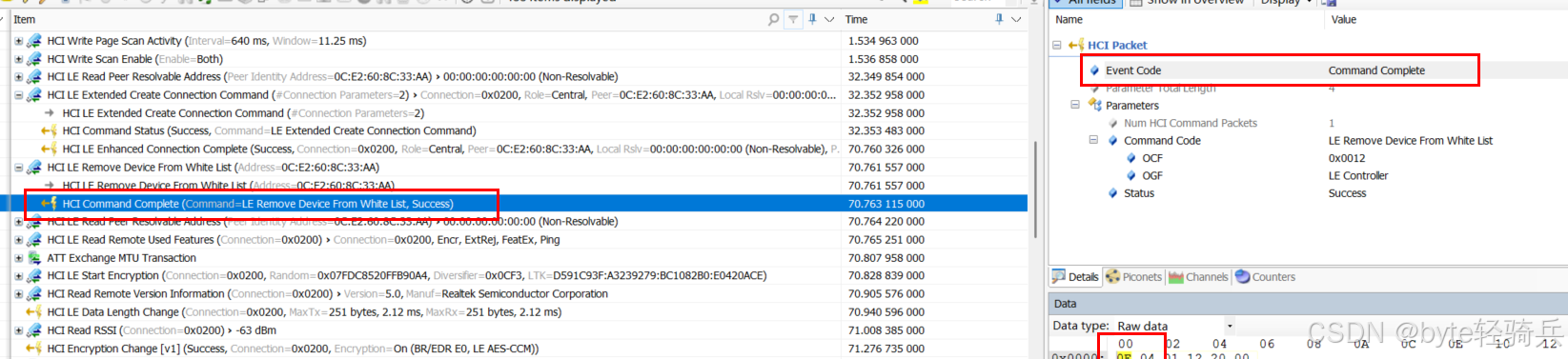

• 一个 Command Complete 事件包的开头字节是 0x0E。

• 一个 LE Connection Complete 事件（它是 LE Meta Event 的一种）的开头字节是 0x3E（因为它是 LE Meta Event），其参数中的第一个字节才是具体的 LE 子事件码（对于连接完成是 0x0A）。但整个事件包的第一个字节始终是 0x3E (Event Code)。

1.3 HCI 传输层协议

考点：HCI 支持的传输层类型及特点 解析： HCI 数据通过不同物理接口传输，常见传输层包括：

• USB：高速传输（如蓝牙 USB 适配器），支持 HCI over USB 协议。
• UART：低成本嵌入式场景，使用 H4（简单封装）或 H5（支持纠错）传输层。
• SDIO：用于移动设备，支持多通道通信。

H4与H5传输协议对比

华为2023真题： "BLE设备使用UART传输时，为何推荐H5而非H4协议？" 答案：H5内置CRC校验和重传机制，更适合BLE的低功耗及抗干扰需求

真题示例： 问题：HCI 传输层中，H4 协议适用于哪种物理接口？ A. USB B. UART C. SDIO D. 以上都是 答案：B（H4 是 UART 的简化传输层）

1.4 HCI 命令与事件流程

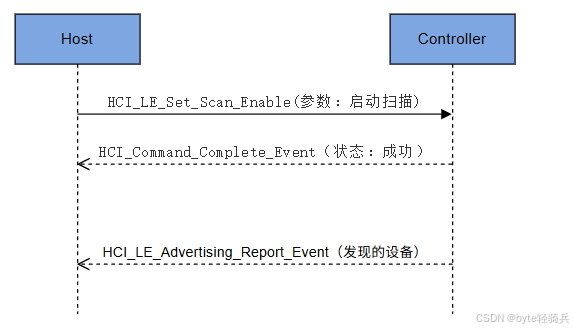

考点：HCI 命令执行与事件响应的交互机制 解析： HCI 采用命令 - 事件模型：

1. 命令发送：Host 发送命令包（如 HCI_LE_Set_Scan_Enable）。
2. 命令执行：Controller 处理命令，可能触发底层操作（如启动扫描）。
3. 事件返回：Controller 通过事件包报告结果（如 HCI_Command_Complete_Event）。

真题示例： 问题：Host 发送 HCI_LE_Create_Connection 命令后，Controller 会返回什么事件？ A. HCI_Connection_Complete_Event B. HCI_LE_Advertising_Report_Event C. HCI_Command_Status_Event D. HCI_Disconnection_Complete_Event 答案：A（连接建立完成后返回连接完成事件）

1.5 HCI 流控制机制

考点：HCI 如何避免数据缓冲区溢出 解析： HCI 通过以下机制实现流控制：

①Host 到 Controller 流控：

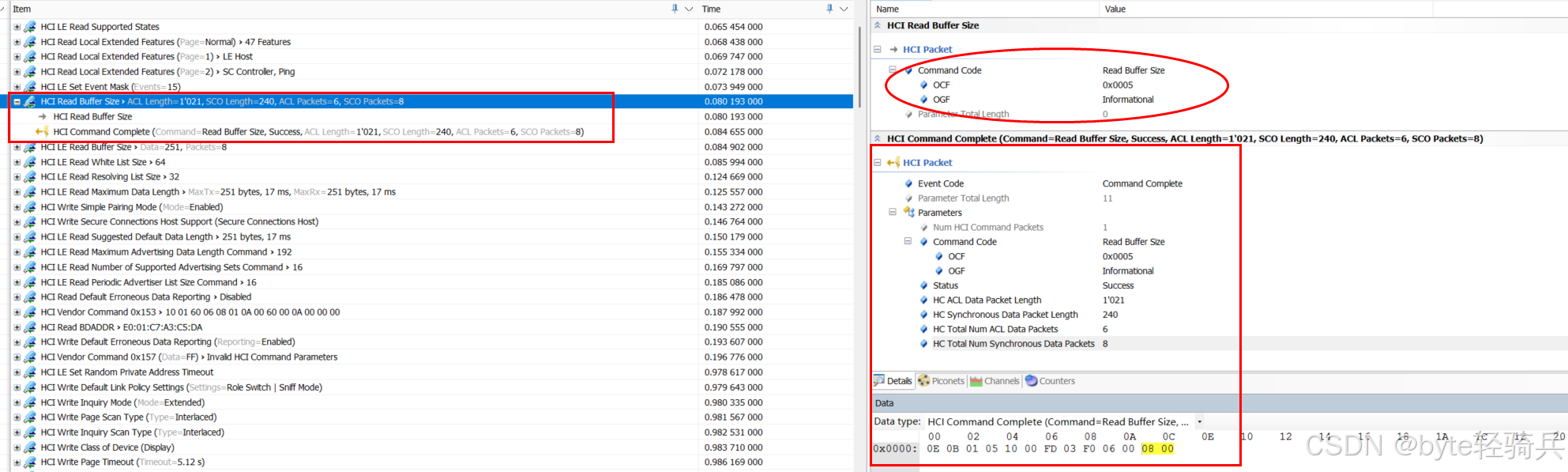

• Host 通过 HCI_Read_Buffer_Size 命令获取 Controller 的缓冲区容量。
• Controller 通过 HCI_Number_Of_Completed_Packets 事件通知 Host 已处理的数据包数量。

②Controller 到 Host 流控：

• Host 通过 HCI_Set_Controller_To_Host_Flow_Control 命令启用流控。
• Host 通过 HCI_Host_Number_Of_Completed_Packets 命令通知 Controller 已处理的数据包数量。

真题示例： 问题：HCI 流控制的主要目的是什么？ A. 加密数据传输 B. 避免缓冲区溢出 C. 提高传输速率 D. 支持多设备连接 答案：B（流控制确保数据传输不超过缓冲区容量）

1.6 HCI 与其他协议的关系

考点：HCI 与 L2CAP、GAP 的协作机制 解析：

• L2CAP：HCI 通过 L2CAP 传输上层数据（如 SDP、GATT），依赖 L2CAP 的分片重组功能。
• GAP：GAP 调用 HCI 命令实现设备发现和连接（如 HCI_LE_Set_Advertise_Enable）。
• SMP：SMP 协议通过 HCI 传输安全相关事件（如配对请求）。

真题示例： 问题：以下关于 HCI 和 L2CAP 的说法，正确的是？ A. HCI 位于 L2CAP 之上 B. L2CAP 通过 HCI 传输数据 C. HCI 和 L2CAP 独立运行 D. HCI 负责数据分片，L2CAP 负责传输 答案：B（L2CAP 数据通过 HCI 传输）

二、历年真题深度解析

2.1 单选题：HCI 的核心功能

题目：HCI 的主要作用是？（嵌入式系统设计师考试） A. 实现蓝牙设备间的数据加密 B. 定义 Host 与 Controller 之间的通信接口 C. 管理蓝牙设备的电源功耗 D. 解析服务发现协议（SDP）数据 答案：B 解析：HCI 的核心功能是定义 Host 与 Controller 之间的命令、事件和数据传输规则，为上层协议提供统一的硬件访问接口。

2.2 多选题：HCI 数据包类型

题目：以下哪些属于 HCI 数据包类型？（蓝牙技术认证考试） A. 命令包 B. 事件包 C. ACL 数据包 D. 广播包 答案：ABC 解析：HCI 支持命令包、事件包、ACL 数据包和 SCO 数据包，广播包属于链路层（LL）的功能。

2.3 简答题：HCI 命令的组成

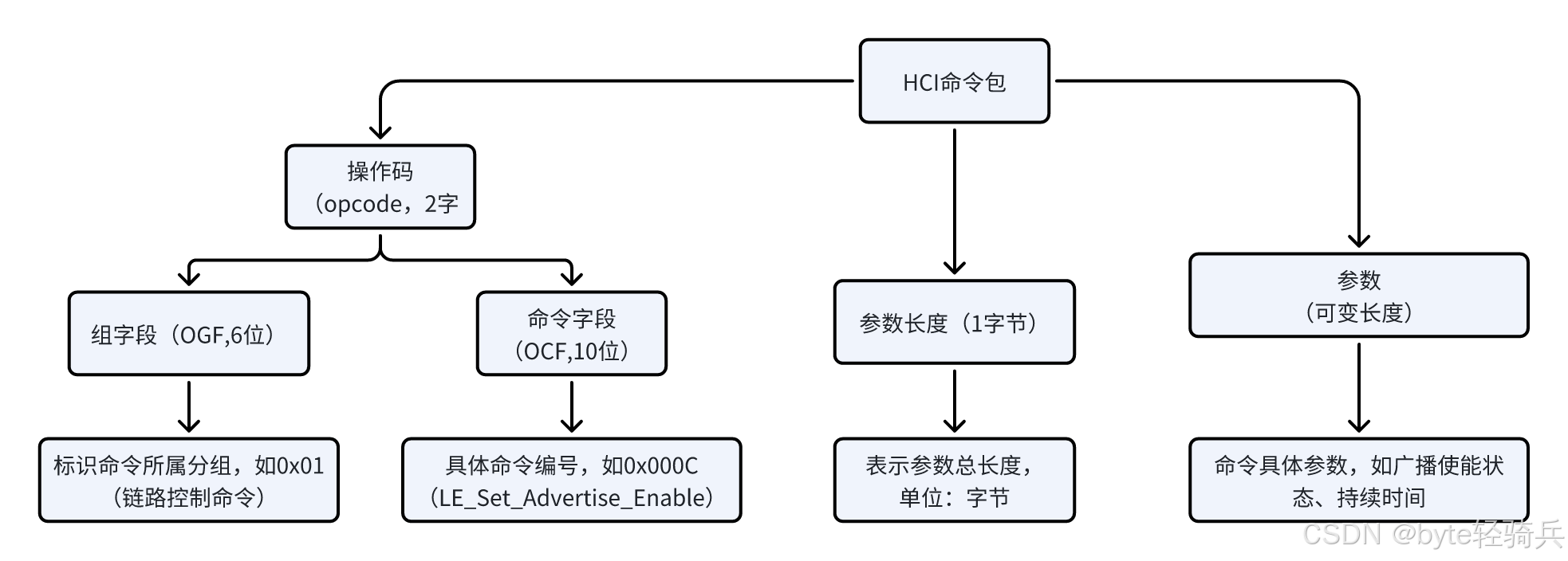

题目：HCI 命令包包含哪些字段？ 答案： HCI 命令包包含以下字段：

1. 操作码（OpCode）：2 字节，由组字段（OGF，6 位）和命令字段（OCF，10 位）组成。
2. 参数长度：1 字节，标识后续参数的总长度。
3. 参数：可变长度，具体内容取决于命令类型（如连接参数、广播配置）。

例如：

2.4 分析题：HCI 事件处理流程

题目：简述 Host 如何处理 HCI 事件。

参考答案：

1. 事件接收：Controller 通过事件包（如 HCI_Event）发送事件数据。
2. 事件解析：Host 根据事件代码（如 0x0E 表示连接完成）和参数（如连接句柄、状态）判断事件类型。
3. 事件分发：Host 将事件传递给上层协议（如 GAP 处理连接事件，SMP 处理配对事件）。
4. 响应处理：Host 根据事件内容决定是否发送后续命令（如连接成功后发送服务发现请求）。

真题：ACL包长度计算（小米2022校招） 题目："Host配置：ACL_Max_Size=1024，链路层MTU=27字节（含3字节头），实际可传输的最大应用数据是多少？"

解题步骤：

1. 计算HCI开销：ACL包头4字节（Handle+标志位+长度）
2. 计算链路层有效载荷：27B - 3B = 24B
3. 计算单包应用数据：min(1024, 24B-4B)=20B
4. 分片数量：ceil(1024/20)=52片

答案：52个分片，总应用数据1024字节

真题：流控配置错误分析（华为2023社招） "设备出现HCI数据丢失，抓包显示Host持续发送ACL数据但未收到Completed_Packets事件，可能原因是什么？"

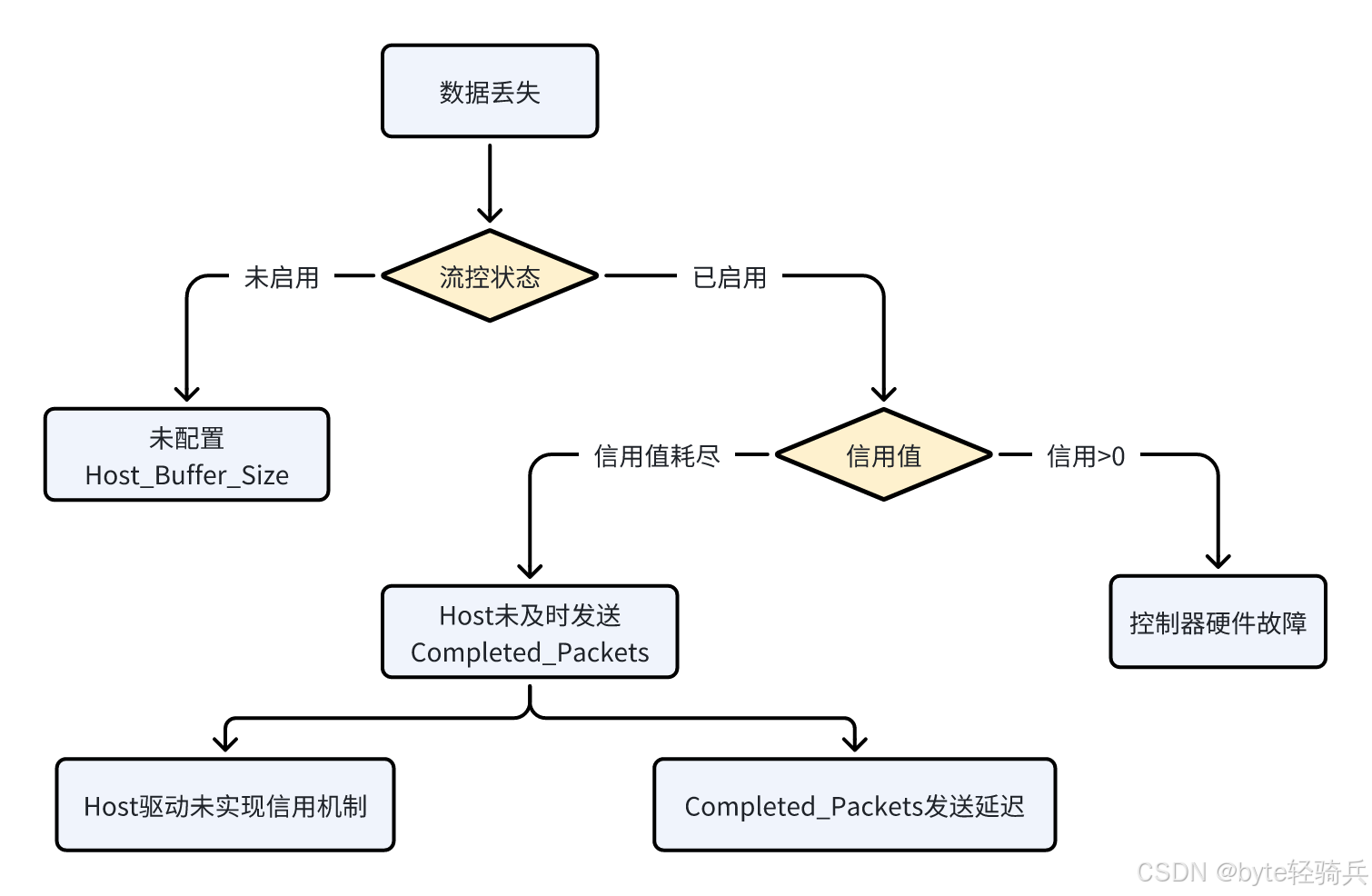

故障树分析：

解决方案：

1. 检查HCI_Host_Buffer_Size配置
2. 验证Host_Number_Of_Completed_Packets发送频率
3. 抓包分析信用值变化（Wireshark可解析）

真题：SCO音频传输优化（OPPO 2023） "TWS耳机通话中出现音频断续，HCI日志显示SCO包延迟超过20ms，给出三个优化方案"

优化策略：

1. 提升SCO优先级：

// 设置QoS参数
hci_qos_params.serv_type = GUARANTEED;
hci_qos_params.token_rate = 64000; // 64Kbps

2. 调整传输模式：改用eSCO支持重传（eSCO_Setup_Command）

3. 硬件优化：缩短UART波特率抖动（≥1.5Mbps）

2.5 应用题：HCI 流控制案例

题目：假设 Host 向 Controller 发送多个 ACL 数据包，如何通过 HCI 流控制避免缓冲区溢出？（嵌入式大厂面经）

参考答案：

1. 初始化：Host 发送 HCI_Read_Buffer_Size 命令获取 Controller 的 ACL 缓冲区容量（如 10 个数据包）。
2. 数据发送：Host 发送 ACL 数据包，每次发送后减少本地缓冲区计数（如从 10 减至 9）。
3. 事件通知：Controller 处理完数据包后，发送 HCI_Number_Of_Completed_Packets 事件，告知 Host 已处理的数据包数量（如 1 个）。
4. 缓冲区更新：Host 根据事件更新缓冲区计数（如从 9 恢复至 10），继续发送数据。

2.6 简单题

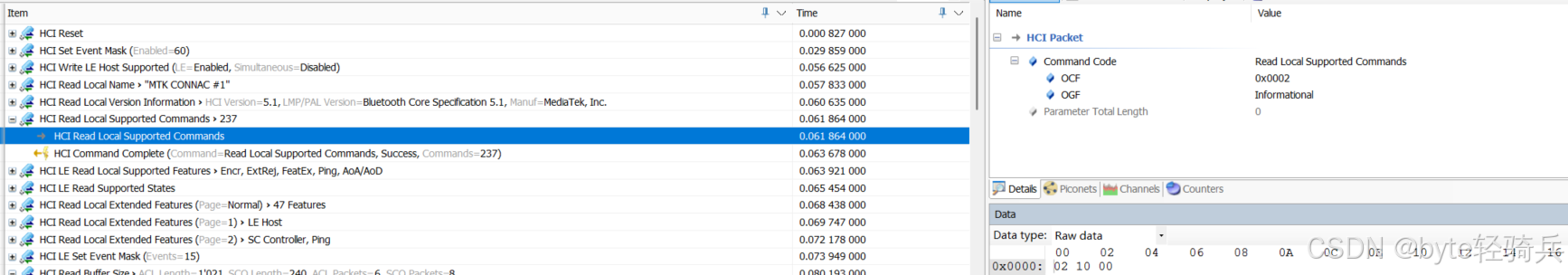

真题1：HCI命令包结构解析（2023·华为硬件笔试题）

题目：绘制蓝牙HCI命令包的完整结构，并标注各字段含义。

解析：

• Opcode：操作码（OGF+OCF），如0x0C03对应LE Read Buffer Size
• Parameter Total Length：参数区长度，用于动态解析
• 参数区：包含具体指令参数（如连接句柄、超时时间）

陷阱提示：注意字节序（大端模式），错误处理字段顺序会导致解析失败。

真题2：事件超时重传机制（2022·Intel面试题）

题目：当主机发送HCI_Read_Local_Version命令后未收到事件，应采取哪些措施？

参考答案：

1. 等待窗口：根据协议规范等待T_response时间（通常1-2秒）

2. 重试策略：

• 首次重试：立即重新发送命令
• 二次重试：间隔50ms后重试
• 三次重试：间隔200ms后重试

3. 错误上报：超过最大重试次数后，触发Hardware Failure事件

真题3：低功耗设计模式（2021·高通系统设计题）

题目：如何通过HCI协议优化蓝牙模块的待机功耗？

优化方案：

①动态时钟调整：

• 进入Sniff Mode时降低时钟频率
• 使用HCI_Write_Sleep_Mode命令配置深度睡眠

②数据缓冲策略：

• 增大ACL数据包长度减少交互次数
• 启用Flow Control避免无效轮询

③协议优化：

• 合并HCI_Command与ACL_Data包
• 使用LE Secure Connections替代传统加密

三、考官最爱问的3个问题

1. HCI Event为何需要立即响应？

事件通道是单工下行通道，延迟响应会导致后续事件阻塞（如连接事件丢失）

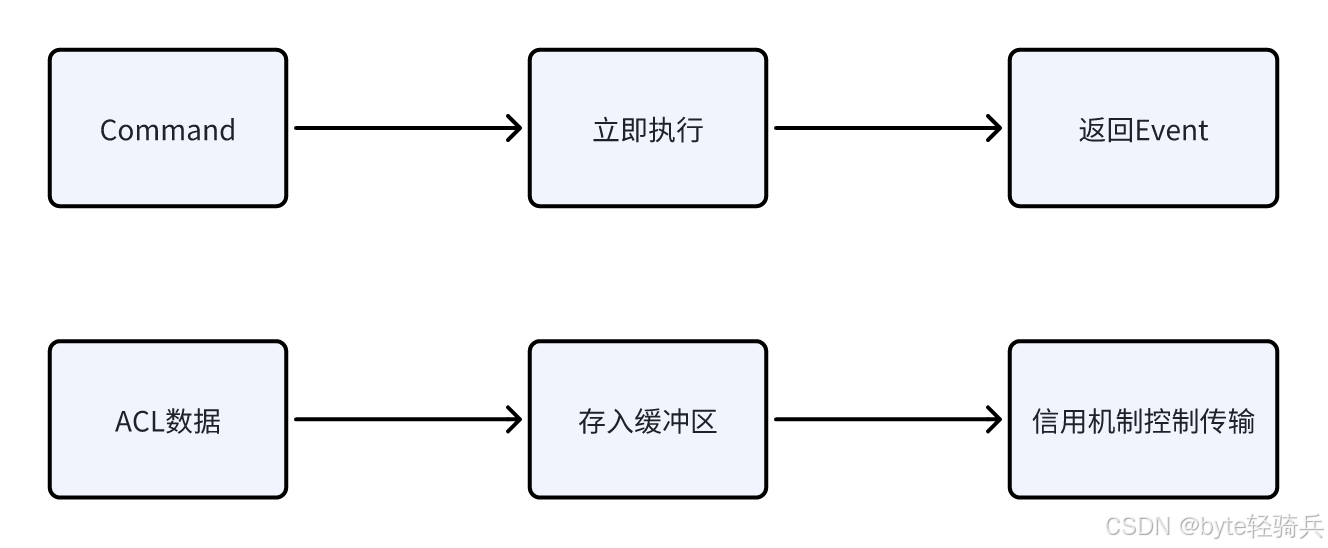

2. Command与ACL数据包的生命周期差异？

3. USB与UART传输的性能取舍？

• USB：高吞吐（≥12Mbps），适合音频流
• UART：低延时（<10ms），适合控制指令

四、记忆技巧与复习建议

4.1 核心概念速记法

• 命令 - 事件模型：Host 发命令（Command），Controller 回事件（Event），类比 HTTP 请求 - 响应模型。
• 数据包类型：
  • 命令包：Host → Controller，操作码驱动硬件（如 HCI_LE_Create_Connection）。
  • 事件包：Controller → Host，状态通知（如 HCI_Connection_Complete）。
  • ACL/SCO 包：双向数据传输，ACL 传文件，SCO 传语音。
• 传输层：USB 高速，UART 低成本，SDIO 移动设备专用。

4.2 对比记忆法

4.3 真题分类练习

• 基础题：侧重协议定位、数据包类型、传输层选择（如单选题、多选题）。
• 应用题：结合命令流程或流控案例，分析具体场景（如简答题、分析题）。
• 设计题：假设某功能需求，设计 HCI 命令序列（如连接建立、广播配置）。

HCI 是蓝牙设备实现硬件与软件解耦的关键协议，其核心在于通过命令、事件和数据传输实现 Host 与 Controller 的高效协作。掌握 HCI 的底层逻辑需重点关注以下几点：

1. 数据包类型与格式：命令包、事件包、ACL/SCO 包的结构及交互规则。
2. 命令流程与事件处理：从命令发送到事件响应的完整生命周期。
3. 流控制与错误处理：避免缓冲区溢出和处理通信异常的机制。
