科普：探地雷达地耦雷达和空耦雷达的区别

探地雷达按照天线与地表之间的工作关系，通常可分为两种典型应用方式：地耦雷达和空耦雷达。从外观上看，二者最直观的区别似乎只是“天线贴地”与“天线悬空”。但进入雷达系统内部后，这几厘米到几十厘米的空间差异，会显著改变电磁波的传播路径、天线加载条件、地表反射特征、地下入射能量以及后续数据处理方式。

因此，地耦和空耦并不是把同一副天线简单地“放下去”或“抬起来”，而是两种不同的雷达观测方案：地耦系统尽量让天线与被测介质建立稳定的电磁耦合；空耦系统则主动接受“空气—地表—地下”这一额外传播过程，并通过天线方向性、系统动态范围、高度控制和信号处理来适应非接触检测。

一、什么是地耦雷达

地耦式探地雷达通常指天线紧贴或非常接近地表工作，使天线的近场和辐射场直接受到地下介质影响。许多手推式、拖曳式探地雷达都属于这一类，设备通过轮式小车、滑板或天线外壳，与道路、混凝土、土体表面保持较小距离。

在这种状态下，天线周围并非只有空气。地面材料的介电性质会参与天线电磁场分布，使天线的输入阻抗、有效辐射状态和脉冲响应与完全悬空状态存在差异。因此，地耦不只是“距离较近”的机械描述，更意味着地下介质已经成为天线工作环境的一部分。

地耦雷达的核心优势在于，天线能够尽可能靠近目标介质，从而减少空气层对测量链路的影响，获得相对稳定的地下耦合条件。这也是地下管线探测、隧道衬砌检测、混凝土结构评估、地质调查以及浅深部综合检测任务中，地耦方案仍被广泛采用的重要原因。

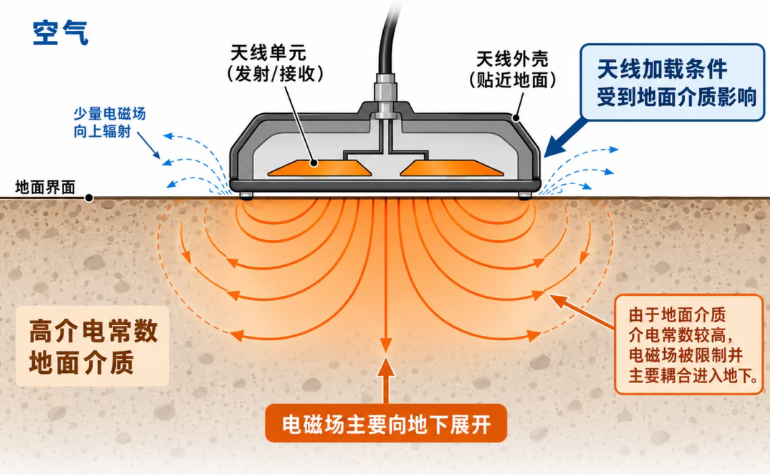

地耦天线剖面图

二、什么是空耦雷达

空耦雷达的天线与地面之间保持一定距离，常见于车载道路快速检测等场景。雷达发射的电磁波首先需要在空气中传播，到达地表后发生反射和透射，其中一部分能量进入道路或地下结构；地下反射返回后，还要再次穿过地表和空气，才能到达接收天线。

因此，空耦系统比地耦系统多出一个关键界面：空气与地面的边界。该边界通常具有明显介电差异，会产生较强地表反射。对于道路层厚检测而言，这条反射既可能成为重要的表面时间参考，也可能遮挡非常浅的结构响应，具体取决于系统带宽、天线高度和数据处理方法。

在这种工作方式下，离地高度不能仅被视为安装尺寸，而应作为重要测量参数。高度变化会改变空气传播时间、地面照射范围和目标回波幅度。因此，可靠的空耦系统通常要求天线高度相对稳定，并结合车辆姿态、路面起伏或距离测量进行必要校正。

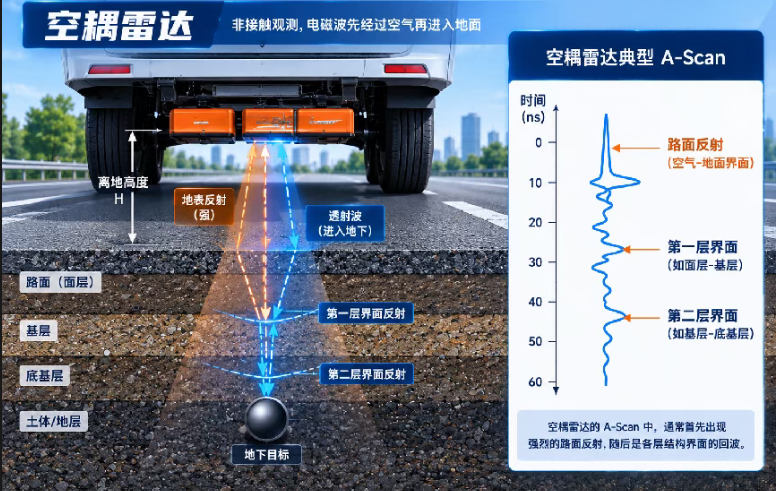

空耦天线解析图

三、地表反射在两种系统中的角色不同

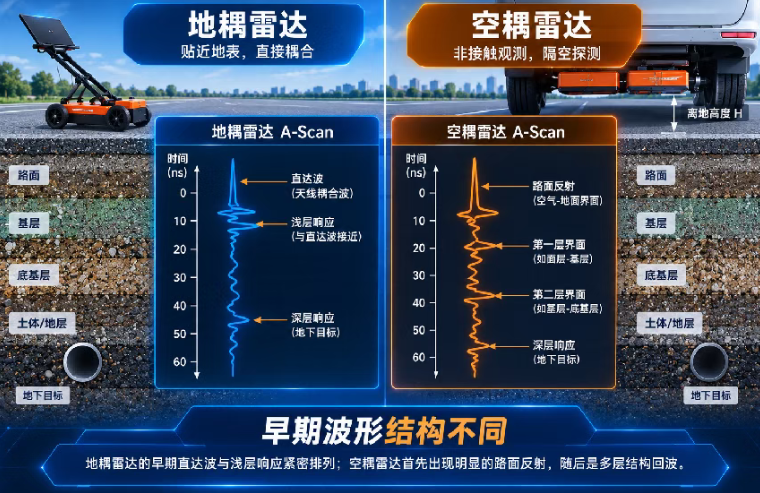

在地耦数据中，天线与地面之间距离很小，早期波形主要受直达耦合、天线振铃以及近地表结构影响；而在空耦数据中，空气—道路表面的反射通常非常明显，A-Scan中常能观察到一个强烈而稳定的地表回波。

对于道路层厚分析，这个地表反射具有较高价值，因为它可作为时间参考，再通过下方各层界面的回波时间差估算结构层厚度。但如果目标位于非常浅的位置，目标响应可能与强地表反射在时间上非常接近，从而增加波形分离难度。

因此，地耦数据的处理参数不能直接原样套用于空耦数据。虽然两类数据最终都可生成B-Scan，但其前端波形形成机制并不完全相同。

四、地耦天线吊起来，不等于空耦雷达

地耦天线通常是在靠近高介电介质的状态下设计和优化的，其天线阻抗、加载结构、屏蔽方式和脉冲响应都与这种工作环境相关。如果直接将其抬到空气中，天线周围介质条件改变，谐振特性、匹配状态和辐射方向图都可能随之变化。

真正的空耦天线往往需要更强的方向性，使更多能量朝向道路表面，同时减少不必要的空间辐射；系统还需能够处理强地表反射，并保持足够动态范围，以识别地表反射之后更弱的层间回波。因此，空耦并不是地耦雷达的“悬空版本”，而是需要从天线和接收链路层面重新设计。

五、如何选择地耦或空耦

选择地耦还是空耦，不应简单比较“哪个更先进”，而应从检测目标、作业速度、现场环境和所需数据类型综合判断。

地耦系统更适合需要较强地下耦合、复杂目标识别以及精细二维或三维扫描的场景；空耦系统则更适合道路等连续结构的大范围、高效率、非接触检测。现代探地雷达系统正不断融合车载阵列、空耦天线、高速采集和三维成像，因此实际系统能力仍需结合具体频率、天线结构和平台设计来判断。

六、地耦与空耦的根本差别

从探地雷达基本原理看，地耦和空耦都基于电磁波反射探测，并未改变雷达的核心物理基础。但天线工作位置变化后，系统面对的边界条件、传播路径和应用方式已经不同。

地耦雷达和空耦雷达最大的区别，并不是外观上相差多少厘米，而是天线与被测介质建立电磁联系的方式发生了变化。地耦雷达让天线尽量靠近地下介质，使能量更直接地进入地下，适合复杂目标、精细测线和多种频率的工程检测；空耦雷达则主动保留空气传播段，以更强的天线方向性、稳定离地高度和高速采集能力换取非接触检测优势，因此特别适合长距离道路和车辆化快速检测。

两者也不能简单概括为“地耦探得深、空耦速度快”。真正决定数据质量的，仍然是频率、带宽、天线设计、介质损耗、离地高度、空间采样和系统动态范围。尤其是空耦系统，它并不是把一副普通地耦天线吊起来，而是从天线、电路、安装结构和处理算法开始，围绕非接触工作重新设计。

因此，在选择探地雷达方案时，更合理的问题不是“地耦和空耦谁更好”，而是：需要探测什么目标、需要多高效率、现场允许怎样的工作距离，以及哪一种观测方式能够让有效电磁信息以更稳定的方式被记录下来。
