初识CANoe软件

目录

1、CANoe软件安装

2、软件界面介绍

2.1、File菜单

2.2、Home功能区

2.3、Analysis功能区

2.4、Simulation功能区

2.5、Test功能区

2.6、Diagnostics功能区

2.7、Environment功能区

2.8、Hardware功能区

2.9、Tools功能区

2.10、Layout功能区

随着汽车电子技术的飞速发展，总线技术如CAN、LIN等在汽车中的应用越来越广泛。为了确保这些系统的稳定性和可靠性，专业的测试工具显得尤为重要。CANoe作为 Vector 公司推出的一款总线开发环境，已经成为汽车电子工程师的首选工具之一。本系列教程将带领大家从零开始，逐步掌握CANoe的使用技巧。

CANoe是一款功能强大的总线开发工具，支持多种总线协议，如CAN、LIN、FlexRay、MOST及 Ethernet 等。它在整个ECU开发过程中发挥着重要作用，包括全仿真阶段、半仿真阶段和全真实阶段。CANoe主要功能如下：

• 全仿真阶段：在总线开发初期，通过构建ECU的仿真模型，对整个系统进行评估和验证。
• 半仿真阶段：在完成仿真节点的功能验证后，用真实ECU节点替换部分仿真节点，进行进一步的功能验证。
• 全真实阶段：最终实现全真实节点的总线网络系统，验证所有节点的功能是否满足需求，并进行后续的测试和诊断工作。

1、CANoe软件安装

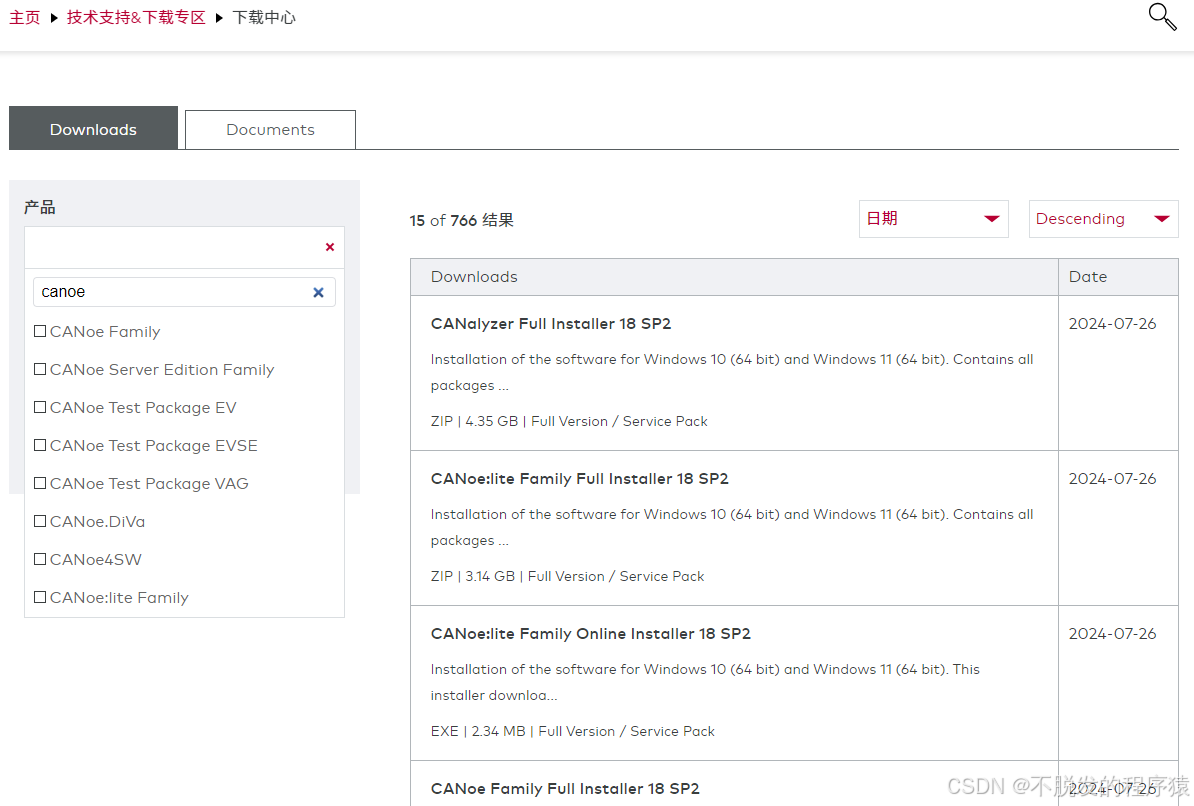

1. 访问官方网站：首先，我们需要访问Vector中国的官方网站，找到CANoe软件的下载页面。
2. 选择版本：根据个人需求和硬件条件，选择合适的版本进行下载。如果没有硬件支持，可以选择下载DEMO版进行体验。
3. 激活软件：下载完成后，使用邮箱中收到的激活码进行激活，即可开始使用CANoe软件。

下载网站：https://www.vector.com/cn/zh/download/canoe-family-full-installer-18-sp2/

2、软件界面介绍

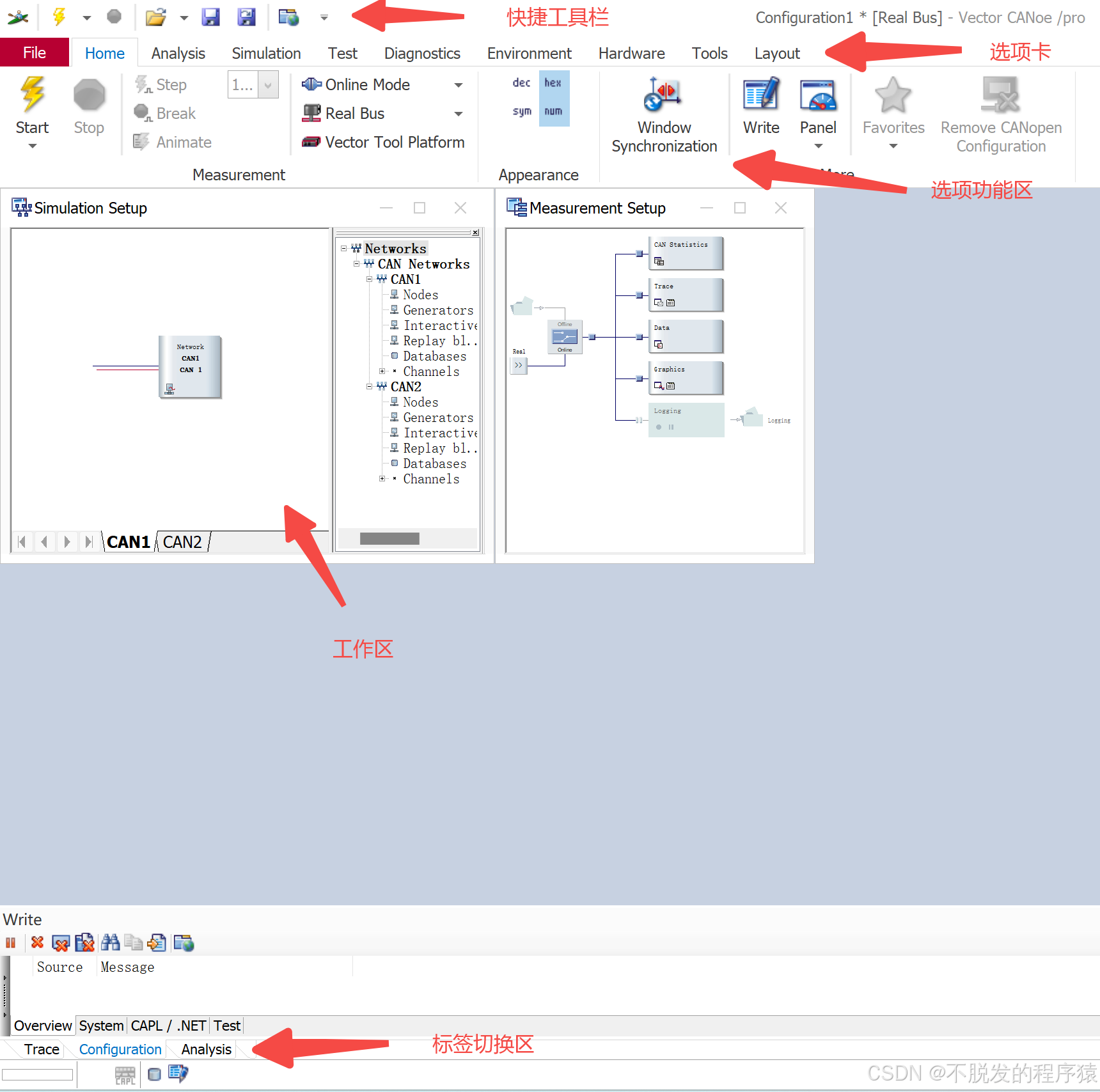

 打开CANoe的主界面，可以看到多个选项卡和功能区，这些选项卡和功能区分别对应不同的操作和设置。

• File（文件）：用于工程文件的操作及属性设置。
• Home（主功能区）：包含测量组件、显示组件等。
• Analysis（分析）：提供配置组件、总线分析组件等。
• Simulation（仿真）：包含仿真组件和激励组件。
• Test（测试）：提供测试单元组件和测试模块组件。
• Diagnostics（诊断）：包含诊断相关的配置组件和控制组件。
• Environment（环境）：包含对象组件等。
• Hardware（硬件）：涉及硬件相关的通道组件、传感器组件等。
• Tools（工具）：包括网络组件等。
• Layout（布局）：用于设置各子窗口的显示模式。

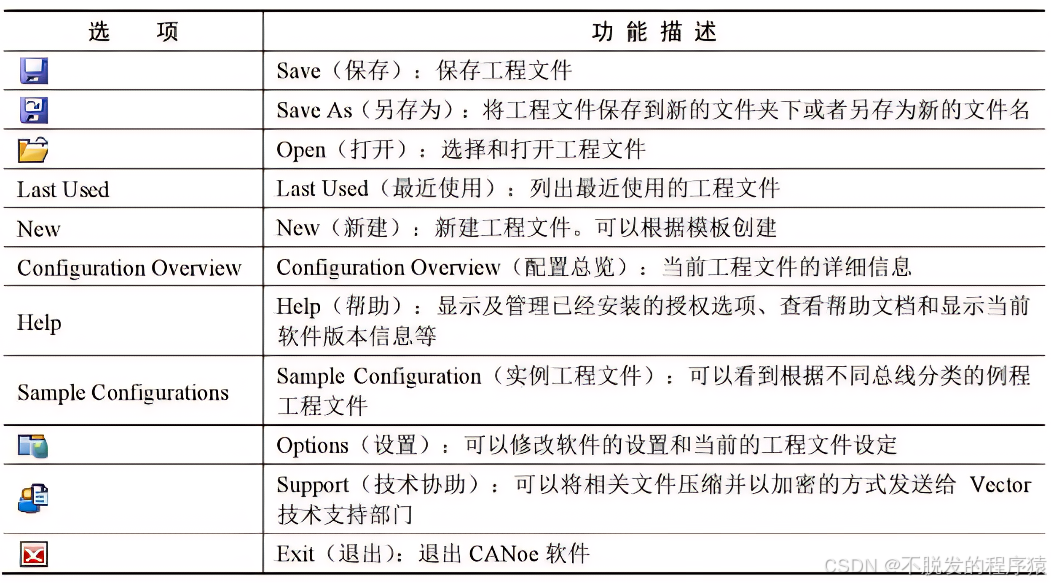

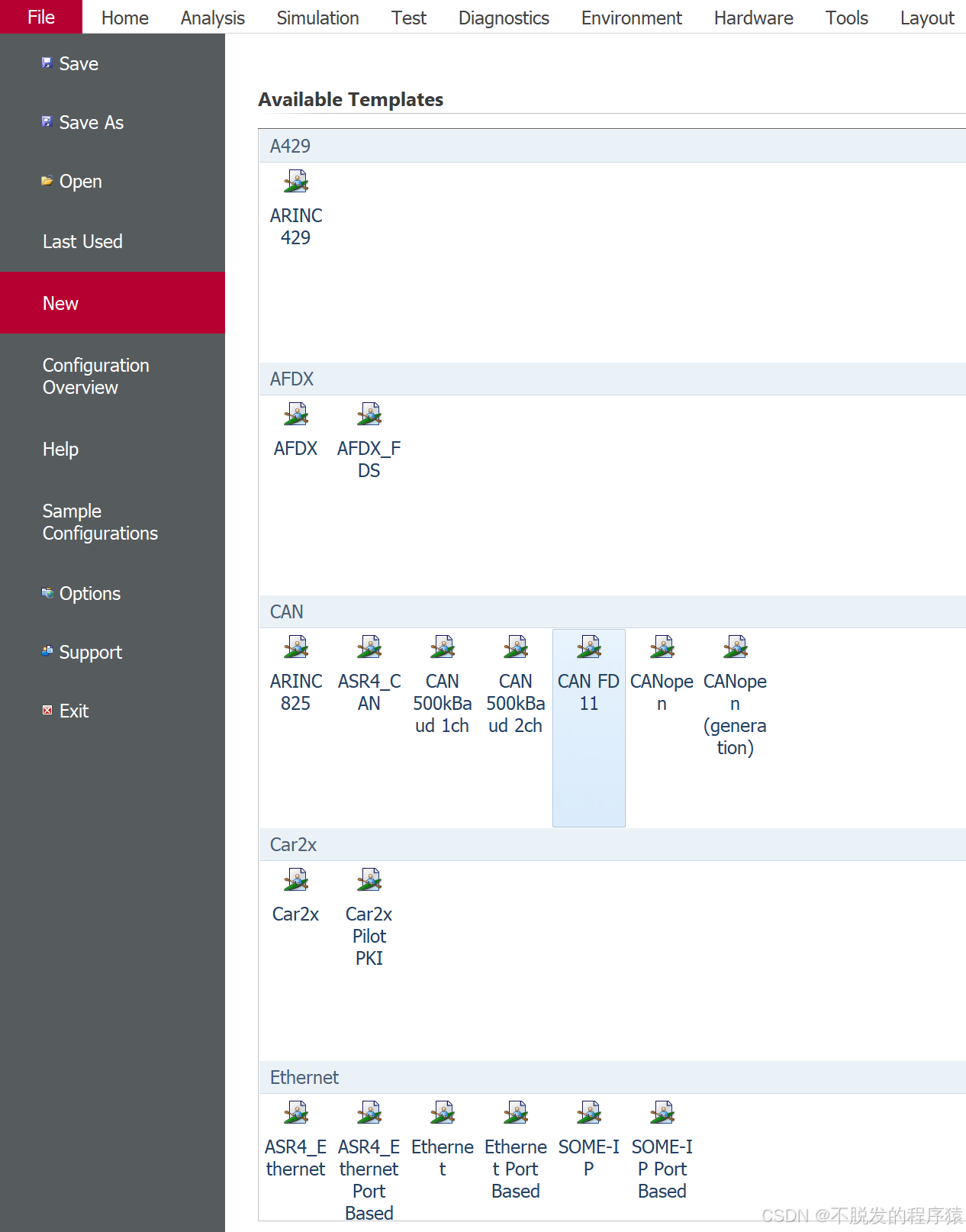

2.1、File菜单

File菜单主要用于工程文件的相关操作及属性设定。

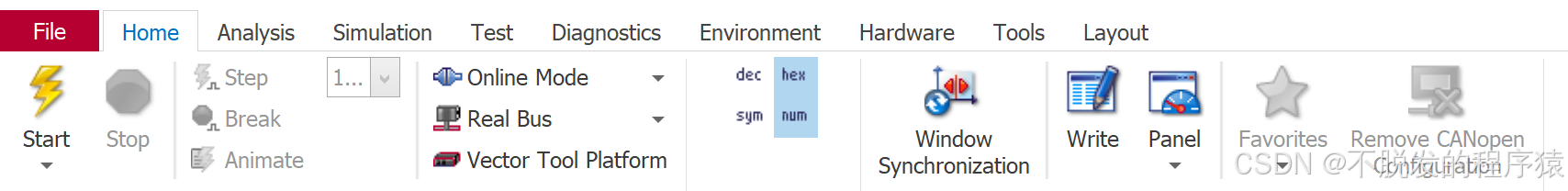

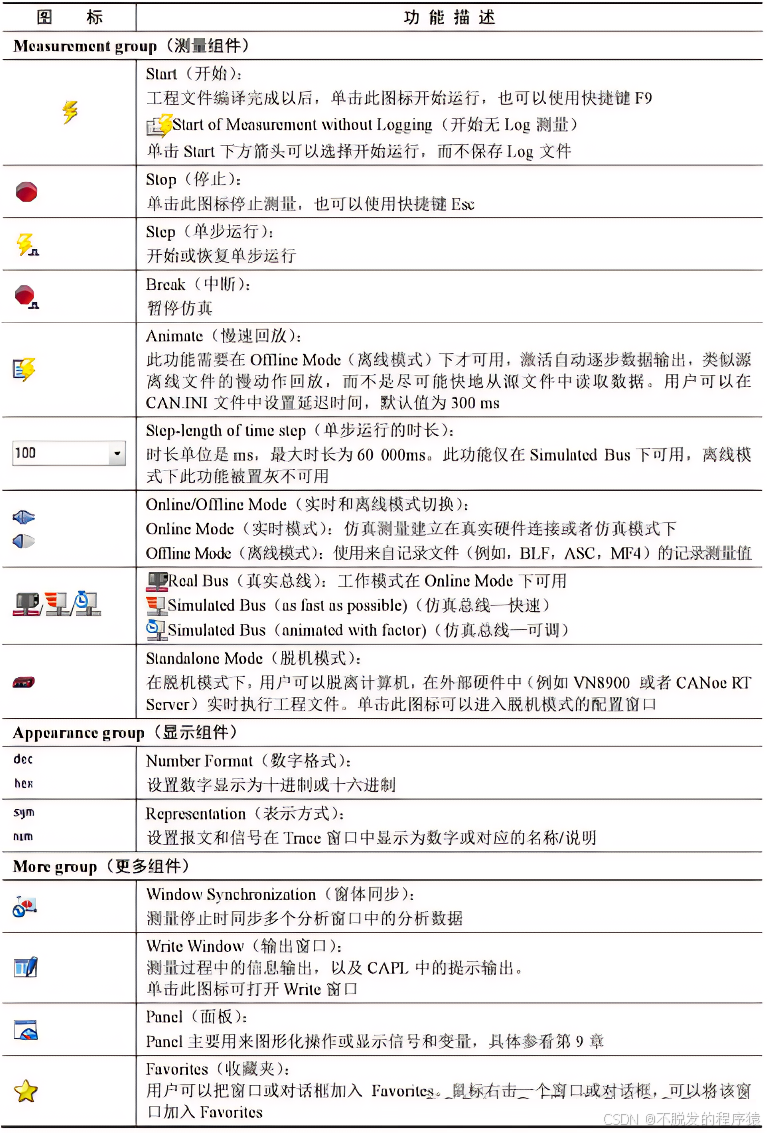

2.2、Home功能区

Home功能区主要包括测量组件、显示组件和其他组件。

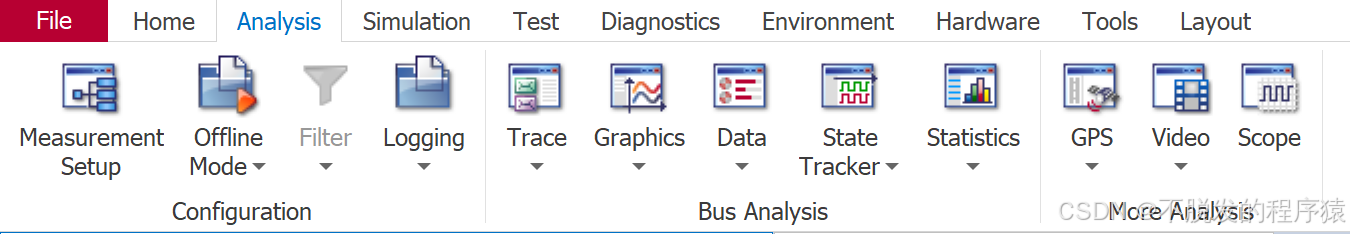

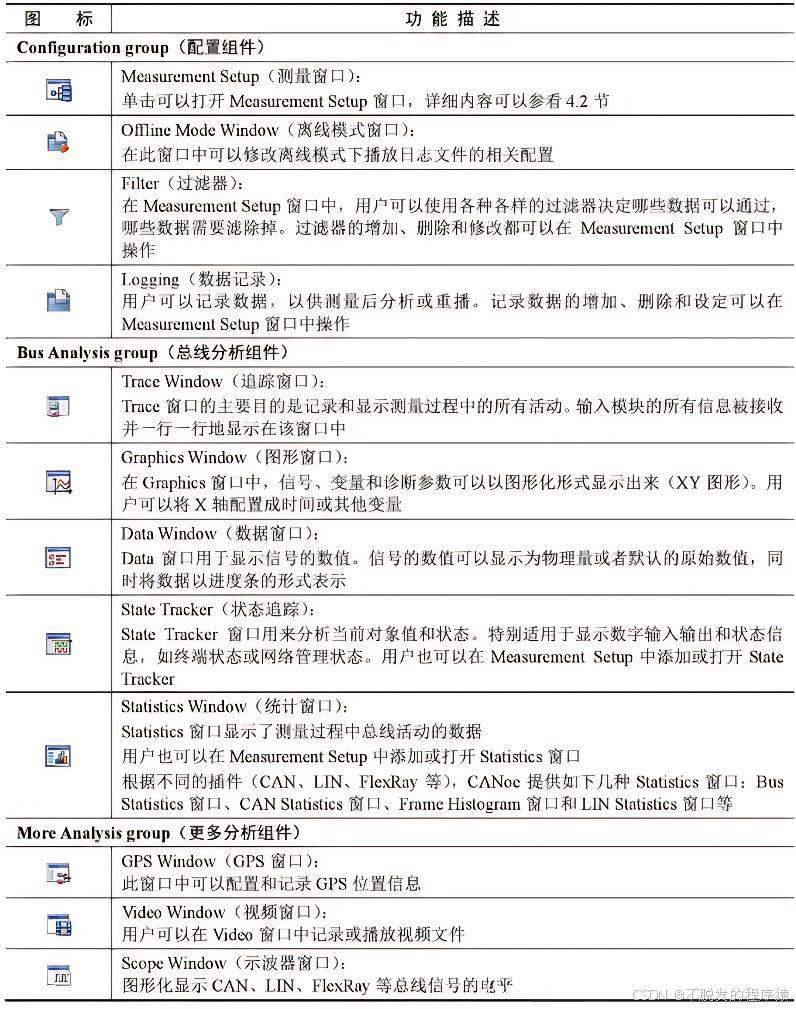

2.3、Analysis功能区

Analysis功能区主要包括配置组件、总线分析组件和其他分析组件。

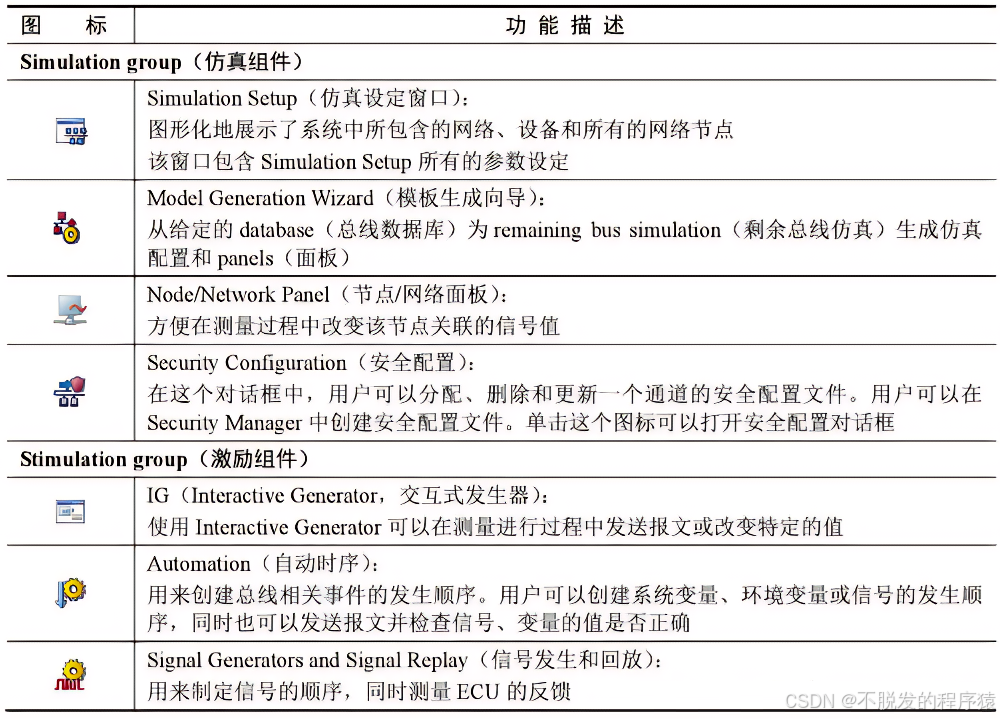

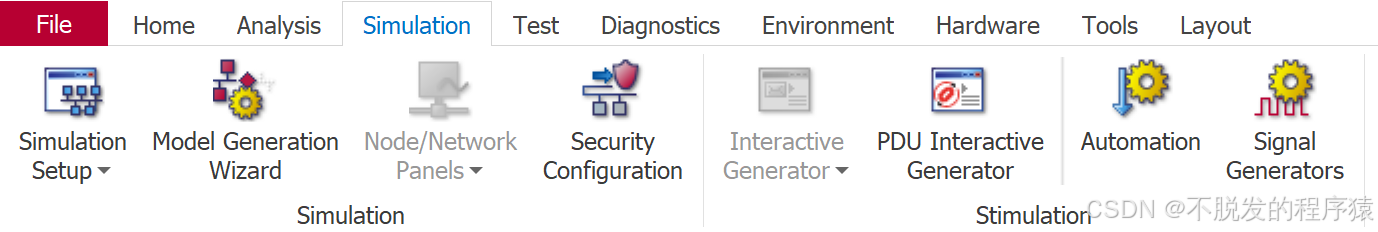

2.4、Simulation功能区

Simulation功能区主要包括仿真组件和激励组件。

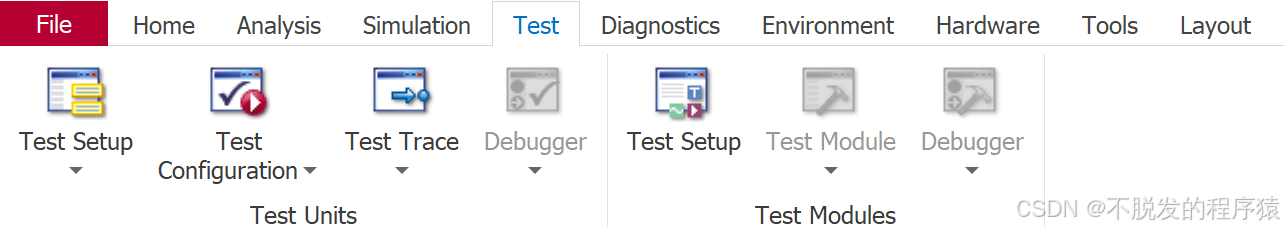

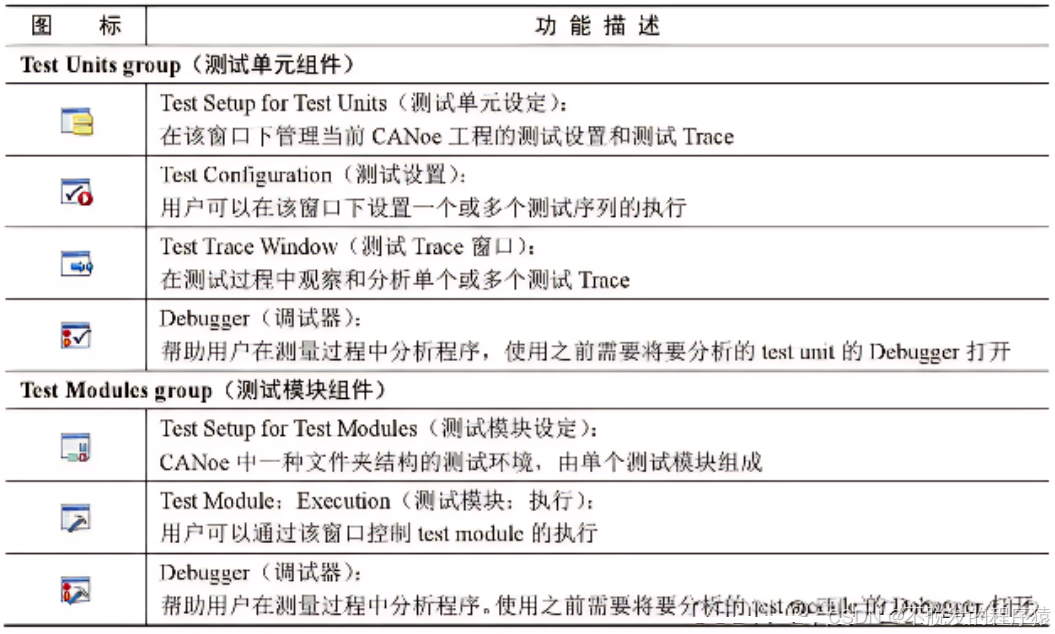

2.5、Test功能区

Test功能区主要包括测试单元组件和测试模块组件。

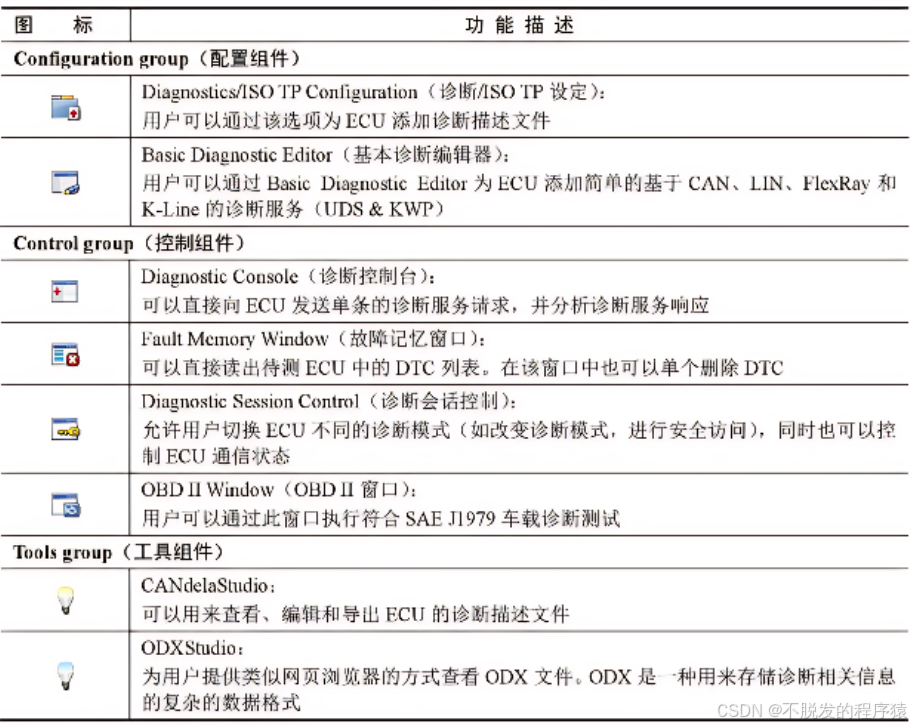

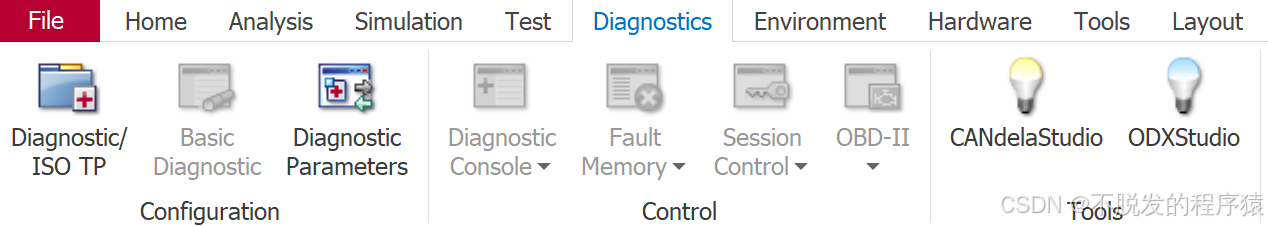

2.6、Diagnostics功能区

Diagnostics功能区主要包括诊断相关的配置组件、控制组件和工具组件。Diagnostics功能区的组件功能需要在Diagnostics/ISO TP Configuration 中添加相应的诊断描述文件后才可用，否则为置灰状态。

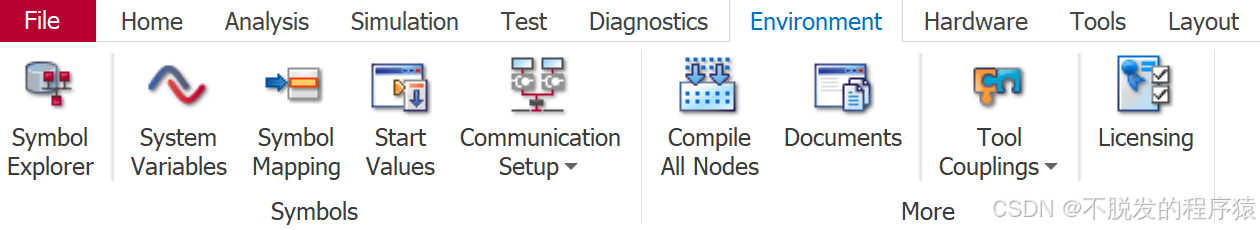

2.7、Environment功能区

Environment功能区主要包括对象组件和其他组件。

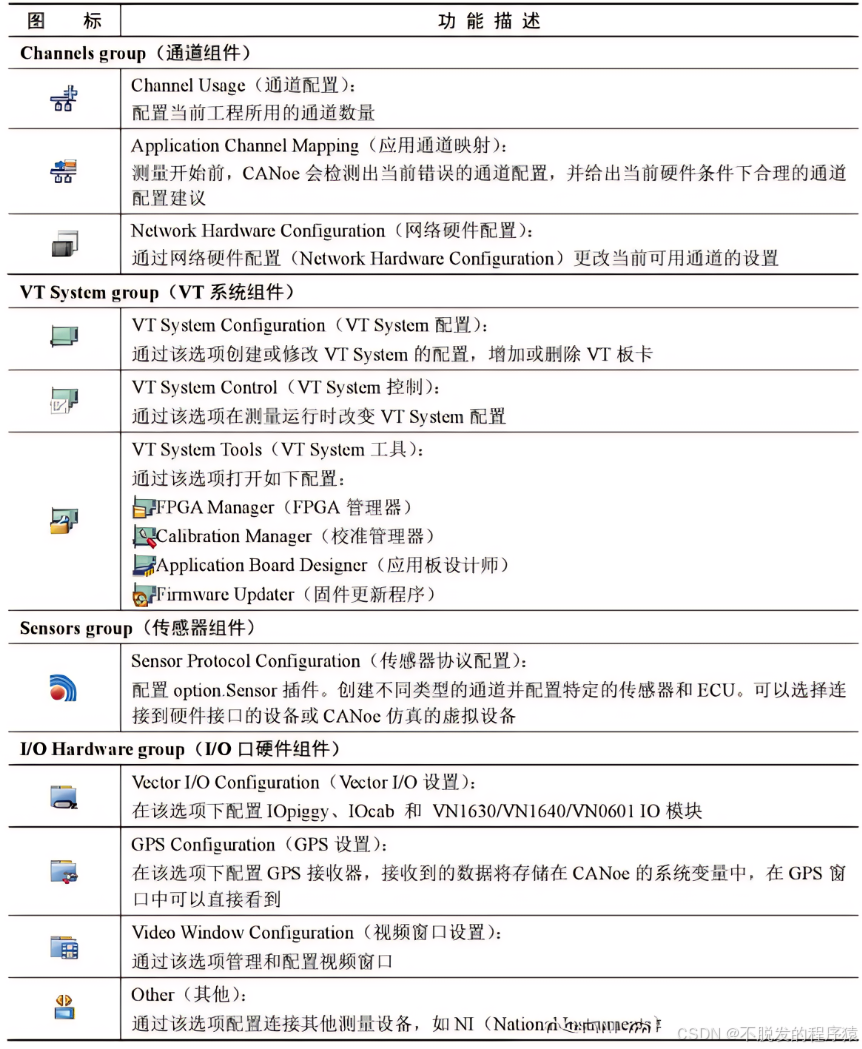

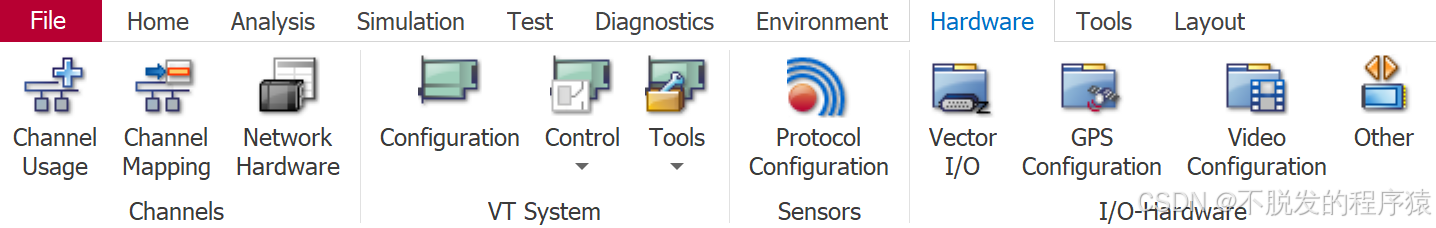

2.8、Hardware功能区

Hardware功能区主要包括硬件相关的通道组件、VT系统组件、传感器组件和I/O硬件组件。

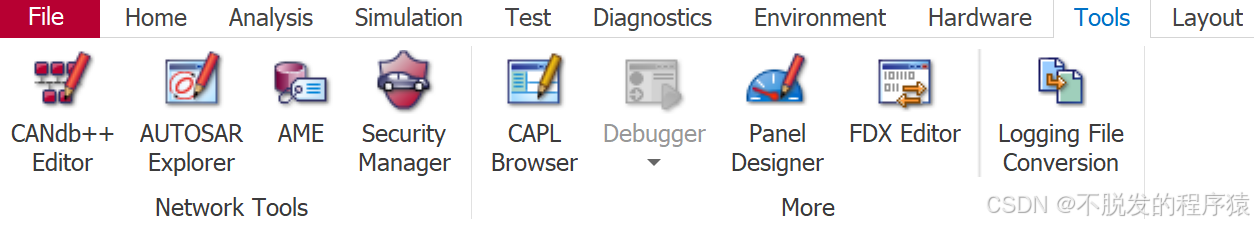

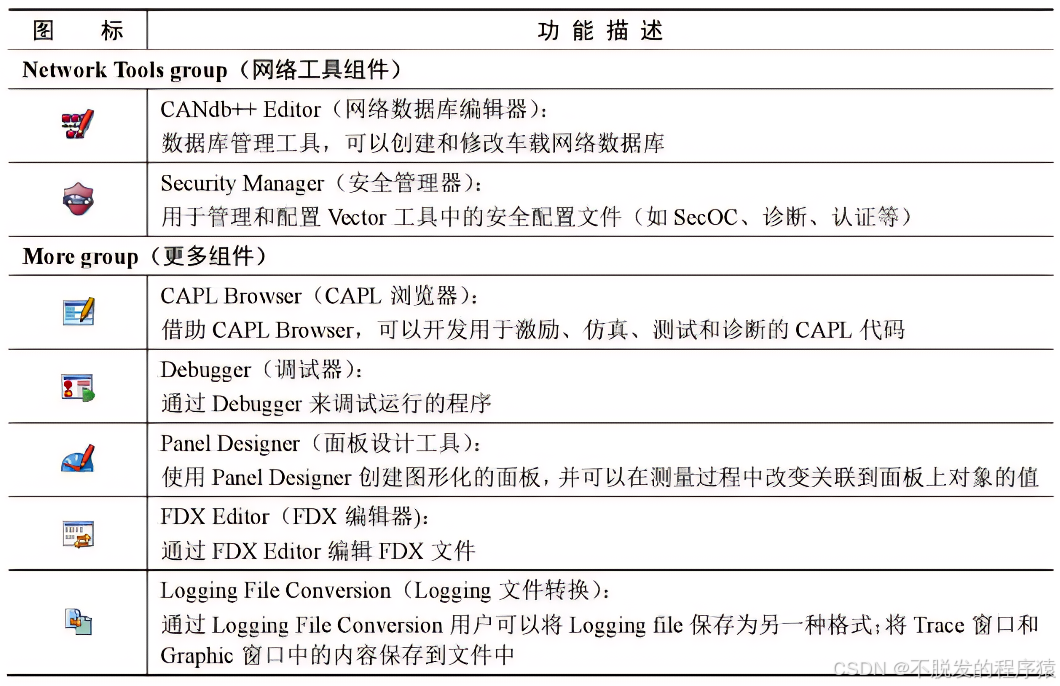

2.9、Tools功能区

Tools功能区包括网络组件和其他组件，主要是常见工具。

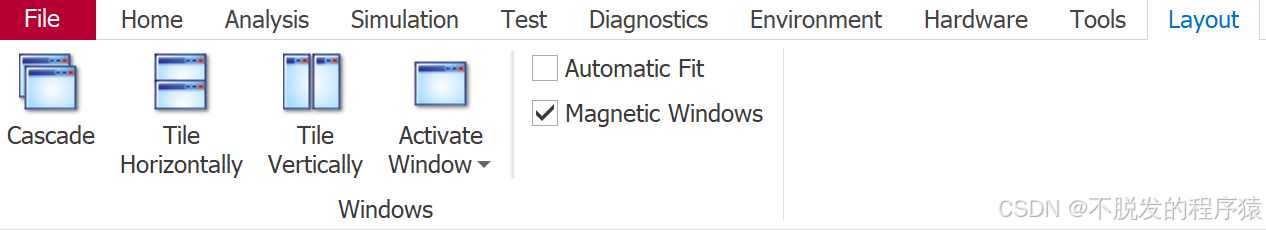

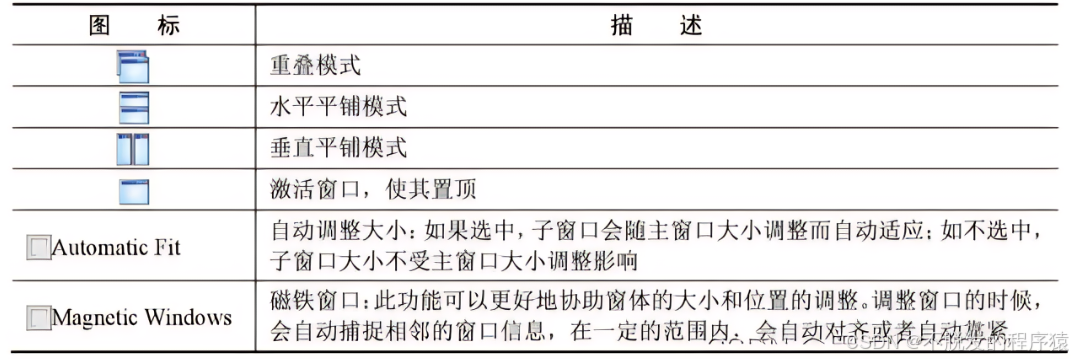

2.10、Layout功能区

Layout功能区主要用于设置各子窗口的显示模式。
