这里有一个方法。

让我们从以你的形象阅读开始。为此，我们将使用png库，因此如果您没有安装它，您将首先使用install.packages("png")。

library(png)

img_link <- "https://i.stack.imgur.com/PygvJ.png"

img <- readPNG(readBin(img_link, "raw", 1e6))

readPNG函数将图像提取为数组。在这种情况下，数组是360乘371乘4：

dim(img)
#> [1] 360 371   4

这意味着图像是360乘371像素，包含四个通道:红色、蓝色、绿色和阿尔法(透明)。

我们可以通过调用以下方法在任何时候绘制此数组：

plot(as.raster(img))

​

​

要找到一条水平红线，我们所需要做的就是查看绿色通道中像素值的行和，它将在目标行急剧下降。

sum_green <- apply(img[,,2], 1, sum)

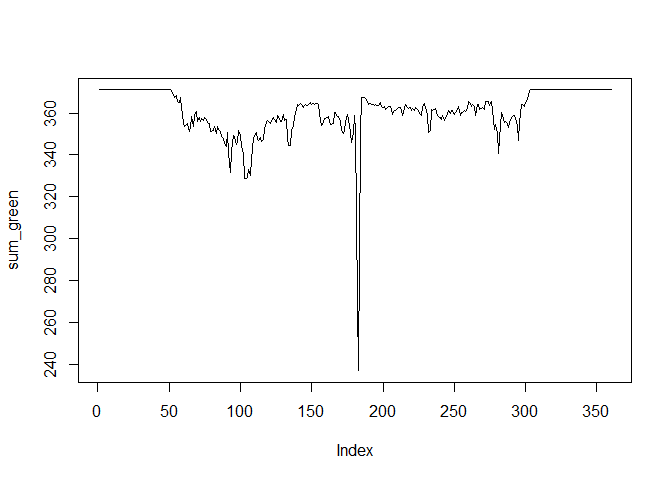

我们可以绘制这个向量，以确保其中一个行中有一个大的行，就像我们所期望的那样。

plot(sum_green, type = "l")

​

​

要得到这一行，我们只需找到最小行和：

target_row <- which.min(sum_green)

target_row
#> [1] 183

所以我们的红线在第183排。为了证明这一点，让我们把第183行图像变成黑色，然后再画一次：

img[target_row, , 1:3] <- 0

plot(as.raster(img))

​

​

这看起来是对的。
