问是否有可能如下图所示绘制一张瀑布图？
EN

Stack Overflow用户

提问于 2020-01-31 04:31:02

回答 1查看 63关注 0票数 0

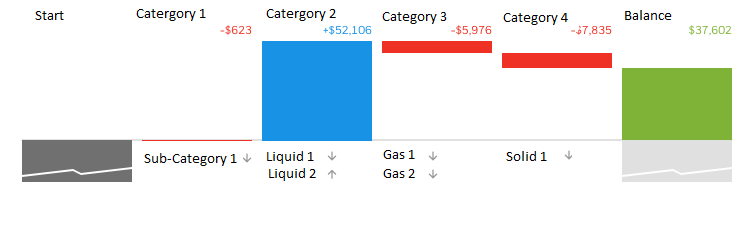

我需要像下面这样绘制一个瀑布图。在图表中，每一列都是类别的类型，值是通过添加子类型来计算的。如何在底部显示子类型(例如: Gas 1，Gas 2)，在顶部显示类别(如类别3)。这在高级图表中是可能的吗？

highcharts

回答 1

Stack Overflow用户

回答已采纳

发布于 2020-01-31 12:12:51

您可以在类别中使用两个xAxis。例如：

xAxis: [{
  opposite: true,
  lineWidth: 0,
  categories: ['Start', 'Category1', 'Category2', 'Category3', 'Category4', 'Balance']
}, {
  linkedTo: 0,
  lineWidth: 0,
  categories: ['', 'Sub-Category 1', 'Liquid 1<br>Liquid 2', 'Gas 1<br>Gas 2', 'Solid 1', ''],
  labels: {
    rotation: 0,
    y: -10
  }
}]

现场演示： https://jsfiddle.net/BlackLabel/a9bzeqw4/1/

API参考： https://api.highcharts.com/highcharts/xAxis.labels

票数 1

页面原文内容由Stack Overflow提供。腾讯云小微IT领域专用引擎提供翻译支持

原文链接：

https://stackoverflow.com/questions/59997879
