问I2C在EEPROM和Arduino之间工作，而不是使用STM32
EN

Stack Overflow用户

提问于 2018-01-04 15:18:06

回答 1查看 1.3K关注 0票数 0

这让我疯狂了几天，所以也许你们可以给我一些关于哪里出了问题的见解。

我试图用24LC16B(STM32，F0)从EEPROM (F0)中读取一些数据，但它不允许我读取数据。我试过一款Arduino，它起作用，而且仍然有效，所以我知道配线是正确的。

这是我的功能，读取EEPROM数据。(为了测试，它被缩减到最基本的基础上)：安装功能)

uint16_t readEEPROMData(uint16_t deviceAddress, int memAddress){
    // Wait while I2C peripheral is not ready
    I2C_WaitForFlag(I2C_ISR_BUSY);

    // Start I2C write transfer for 2 bytes, do not end transfer (SoftEnd_Mode)
    I2C_TransferHandling(I2C1, 0xA2, 2, I2C_SoftEnd_Mode, I2C_Generate_Start_Write);
    I2C_WaitForFlag(I2C_ISR_TXIS);

    // For testing purpose, be sure to generate a stop command...
    I2C_TransferHandling(I2C1, 0xA2, 0, I2C_AutoEnd_Mode, I2C_Generate_Stop);

    return I2C_COMM_STATUS;
}

这是我用过的Arduino图书馆的一个巴斯特箱。

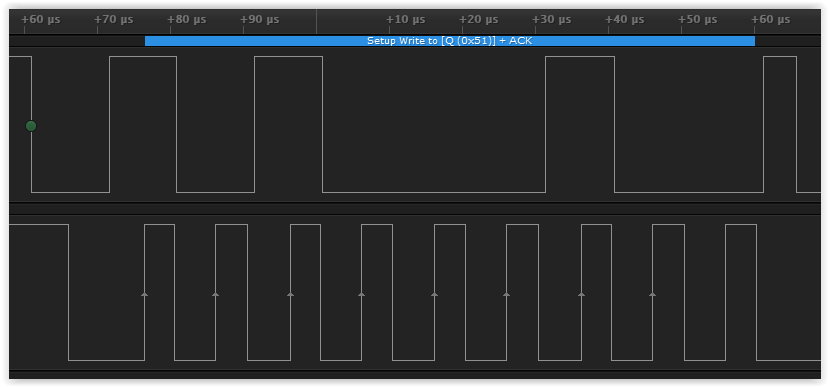

我使用了逻辑分析器来查看通信进行的情况，现在我真的不明白了。下面是工作Arduino版本的printscreen：

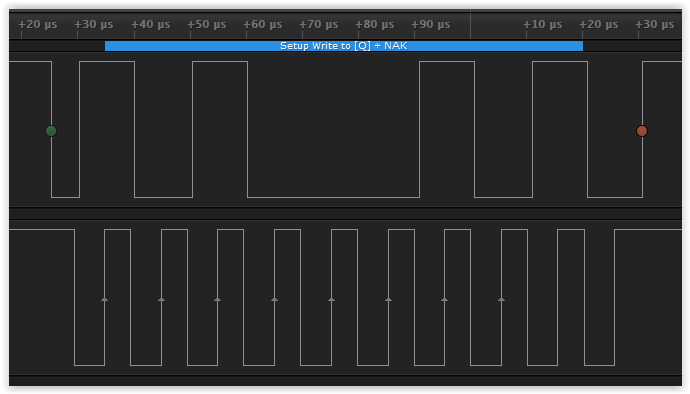

下面是STM32通信的屏幕：

逻辑分析器导出(可用Saleae逻辑查看)

正如您所看到的，我使用的地址是相同的(尽管我必须在STM32中使用0xA2 )，除了NACK之外，没有任何奇怪的事情发生。那么有什么可能是错的呢？

arduino

stm32

i2c

eeprom

回答 1

Stack Overflow用户

回答已采纳

发布于 2018-01-04 16:02:51

确认是否满足所有总线定时要求。
确认每个写入周期后是否有足够的延迟(5 mS)
确认母线电容在I2C (400 pF -理论上)的允许范围内.
确认是否提供了正确的VCC。

正如您所提到的，EEPROM与单片机的接口使用电缆，您需要符合电容。

你可以使用示波器来检查它们在波形中是否有任何失真。你可以用LCR计来检查电容。

尝试将总线速度降低到25 kHz至50 kHz，并检查波形。试着增加拉力电阻的强度。

错误的VCC容量(例如4.2v而不是5v )的问题是，时间可能与之不同。(没有完全验证，但它解决了问题)

票数 2

页面原文内容由Stack Overflow提供。腾讯云小微IT领域专用引擎提供翻译支持

原文链接：

https://stackoverflow.com/questions/48098277
