eDesign网格 (修复) (eDesign Mesh (Fix))

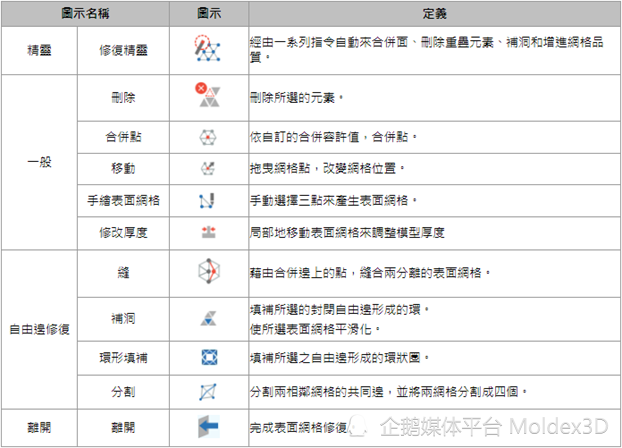

当实例化网格，若侦测到表面网格缺陷会跳出警告窗口，点击是 (Yes)，则工作接口会换成表面网格修复工具组，或是直接点击在网格页签中的修复表面网格以启动网格修复工具。其中的工具及其功能如下表所列。

3. 自由边修复 (Free Edge Fixing)

•缝 (Stitch)

合并未相接点来缝补两不完全相接表面网格。

1.在工作区点击Stitch 。

2.当提示出现时选取要缝补表面网格中的第一个然后按Enter，此表面网格上的节点在缝补后不会有任何移动。

3.在下一个提示出现时，选取要缝补表面网格中的第二个然后按Enter，此表面网格上的节点在缝补后会移动来使两表面网格完全接合。

4.之后，依序选取缝补处两端的节点 (需为两网格共享)然后按Enter。两节点间未相接的节点会合并成为共享节点，以使两表面网格完全相接。

•补洞 (Fill Hole Wizard)

利用节点或封闭自由边回路在破洞中建立表面网格。

1.在工作区点击补洞。

2.对话弹出时，选取要补的洞 (封闭的自由边回路)并点击确认。

3.在下一个对话时按Enter来完成补洞。

注意：使用者也可点选两节点来局部的填补洞，然后点击取消来结束

•环形填补 (Fill Annular)

在两个所选的封闭曲线内建立表面网格，以填满环状间隙。

1.点击 [工作区] (Workspace) 窗口中的 Fill Annular。

2.出现以下提示后，选取第一个封闭曲线，再点击确认。

3.另一个提示将如下所示。选取第二个封闭曲线并点击确认以执行命令。

4.将以网格填满环状间隙。

•分割 (Split)

分割两个相邻元素的侧边。

1.点击 [工作区] (Workspace) 窗口中的Split。

2.出现下列提示窗口后，选取欲分割网格侧边的表面网格。选取完毕后点击确认。

3.另一个提示窗口随即出现，如下所示。点击欲分割的网格侧边。然后点击确认以结束指令。
