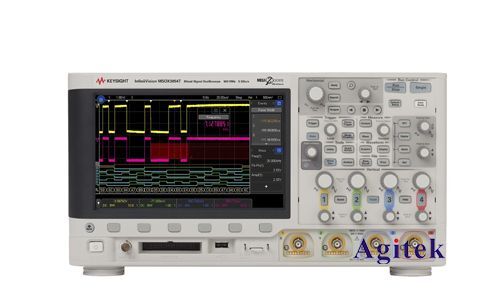

安捷伦示波器双通道数据采集设置

安捷伦示波器以其高精度和丰富的功能而闻名，其双通道数据采集功能更是许多科研和工程应用的关键。本文将详细阐述如何设置安捷伦示波器读取两路数据，涵盖硬件连接、软件设置以及一些常见问题排查。

首先，确保正确的硬件连接。将两路信号源分别连接到示波器的CH1和CH2通道，注意检查探头的正确连接和接地。探头类型和衰减设置也需要根据信号源的幅度和阻抗进行相应调整。连接完成后，启动示波器并进入主菜单。

接下来，进行软件设置。大部分安捷伦示波器的操作界面都比较直观，但具体步骤可能因型号而略有差异。以下步骤为一般流程，用户可参考其对应型号的说明书进行细微调整：

1.通道使能:在主界面或通道设置菜单中，确保CH1和CH2通道都处于“ON”状态。这将使示波器接收来自这两个通道的信号。

2.垂直比例和偏移:根据信号的幅度，调整CH1和CH2通道的垂直比例（垂直刻度）。确保信号波形清晰可见，避免信号被裁剪或淹没在噪声中。垂直偏移可以用来调整波形在屏幕上的垂直位置，方便观察。

3.水平比例（时间刻度）:调整水平比例以获得合适的观察时间窗口。这取决于信号的频率和所需观察的细节。

4.耦合方式:选择合适的耦合方式（AC、DC或GND）。AC耦合会去除直流分量，DC耦合则保留直流分量。GND将通道接地，用于校准或观察零点。选择方式取决于信号的特性。

5.触发设置:设置合适的触发源、触发电平和触发模式，以保证稳定的波形显示。触发源可以选择CH1、CH2或其他外部触发源。触发电平决定了触发事件的阈值。触发模式则决定了触发事件的触发方式。

6.数据采集模式:根据需要选择合适的采样率和记录长度。更高的采样率可以捕捉到更精细的信号细节，但会增加数据量。记录长度则决定了可以存储的采样点数。

7.数据保存:完成设置后，可以进行数据采集。采集完成后，可以选择将数据保存为多种格式，如CSV、DAT等，方便后续的分析处理。安捷伦示波器通常提供多种数据导出方法，包括直接从仪器面板导出，或通过软件接口（例如，IVI-COM,LAN）进行远程控制和数据传输。

在实际操作中，可能会遇到一些问题，例如信号噪声过大、触发不稳定等。这时需要仔细检查硬件连接、信号源的特性以及示波器的设置，并根据具体情况进行调整。

总而言之，安捷伦示波器双通道数据采集设置并非复杂，但需要对信号特性和仪器功能有一定的理解。仔细阅读说明书，逐步进行设置，并结合实际情况进行调整，才能获得高质量的测量数据。熟练掌握这些步骤将大大提高实验效率和数据分析的准确性。
