每日一练11.13#如何计算文氏桥振荡器的电路总增益?

为鼓励大家动手动脑,早日成为技术大牛。电路城论坛现在推出#每日一练#栏目,由版块版主出题及提供答案,内容涉及电源,射频,单片机等各种技术话题。我们会在周一至周五的早上10:30更新问题和前天问题的解题思路及答案。欢迎大家参与。

正弦波振荡电路的具体形有很多种,比如电容三点式、电感三点式、LC振荡式等等,文氏电桥振荡电路(Wien bridge oscillatorcircuit),简称"文氏电桥",也是一种适于产生正弦波信号的振荡电路,因振荡稳定且输出波形良好,在较宽的频率范围内也能够容易调节,因此应用场合较为广泛。

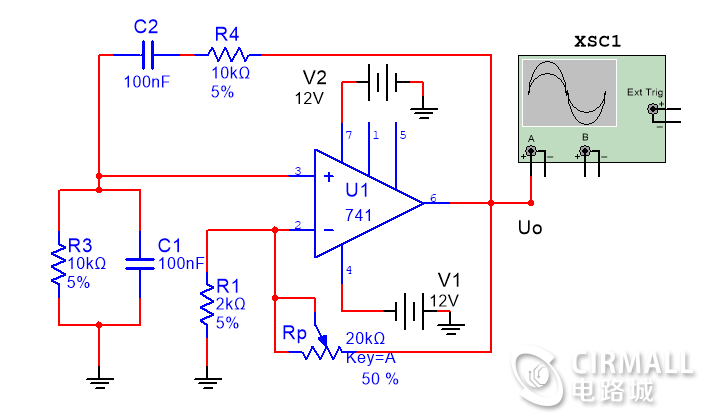

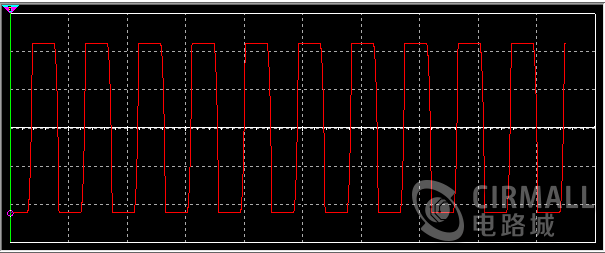

从电路构成看,电路由两个“桥臂”构成,R1、Rp构成负反馈桥臂,并联RC网络和串联RC网络再串联构成正反馈桥臂。也就是说,文氏桥振荡器既有正反馈,又有负反馈。电路总增益应该怎么计算呢?我们知道,正反馈电路是不稳定系统,那么,整个电路到底表现为正反馈,还是负反馈呢?大家一起来分析一下吧。
