Nginx模块开发：自定义HTTP过滤器filter

Lion 莱恩呀

发布于 2025-01-07 13:59:33

42000

代码可运行

概述

本文介绍了如何在Nginx中开发自定义HTTP过滤器，涵盖Nginx模块的基本结构及编译过程。展示如何通过示例实现请求和响应的修改，包括处理请求头和响应体。

文章被收录于专栏：后端开发技术后端开发技术

运行总次数：0

代码可运行

一、过滤器模块简介

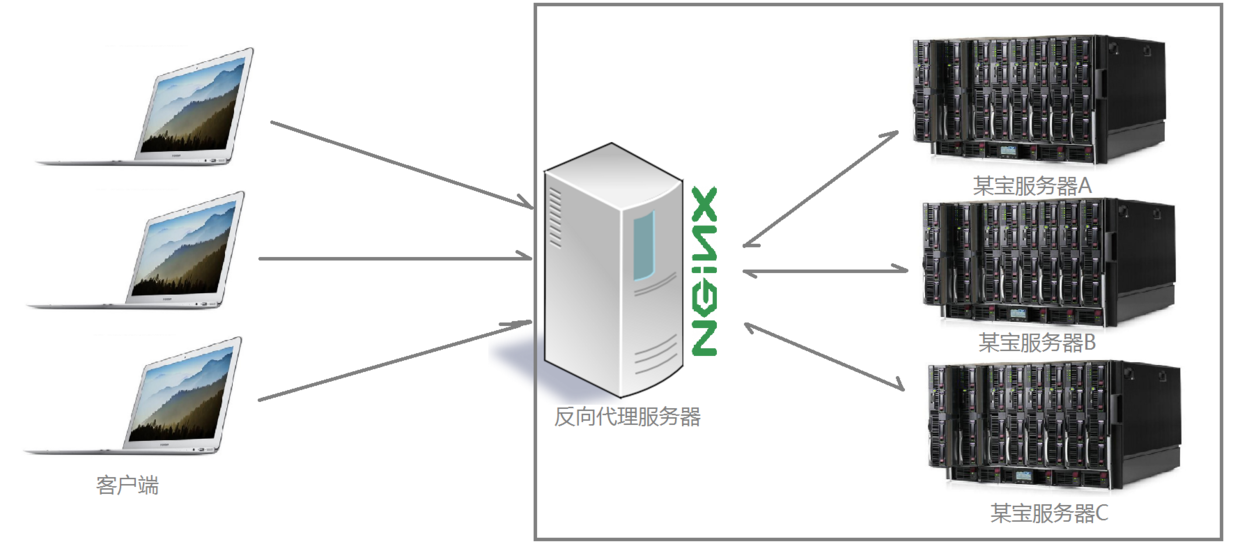

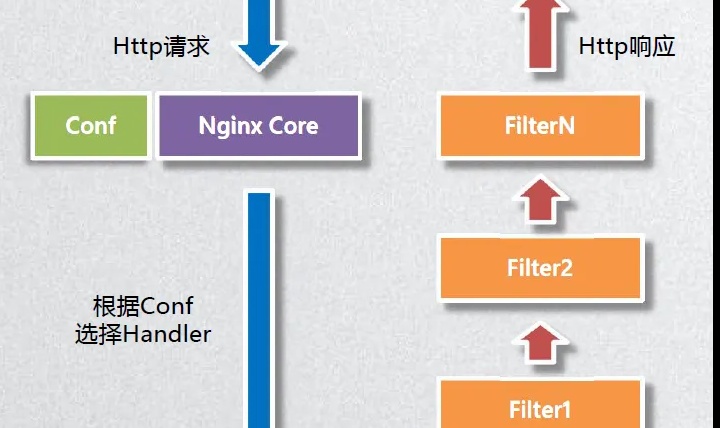

Nginx工作概括图如下：

过滤器作用在服务器回发数据给客户端的中间过程。过滤器基于HTTP协议的基础上。

二、Nginx相关数据结构介绍

2.1、ngx_module的数据结构

代码语言：C
换行
代码运行次数：0
自动换行
运行
AI代码解释
#define NGX_MODULE_V1                                                         \
    NGX_MODULE_UNSET_INDEX, NGX_MODULE_UNSET_INDEX,                           \
    NULL, 0, 0, nginx_version, NGX_MODULE_SIGNATURE

#define NGX_MODULE_V1_PADDING  0, 0, 0, 0, 0, 0, 0, 0


struct ngx_module_s {
    ngx_uint_t            ctx_index;
    ngx_uint_t            index;

    char                 *name;

    ngx_uint_t            spare0;
    ngx_uint_t            spare1;

    ngx_uint_t            version;
    const char           *signature;

    void                 *ctx;
    ngx_command_t        *commands;
    ngx_uint_t            type;

    ngx_int_t           (*init_master)(ngx_log_t *log);

    ngx_int_t           (*init_module)(ngx_cycle_t *cycle);

    ngx_int_t           (*init_process)(ngx_cycle_t *cycle);
    ngx_int_t           (*init_thread)(ngx_cycle_t *cycle);
    void                (*exit_thread)(ngx_cycle_t *cycle);
    void                (*exit_process)(ngx_cycle_t *cycle);

    void                (*exit_master)(ngx_cycle_t *cycle);

    uintptr_t             spare_hook0;
    uintptr_t             spare_hook1;
    uintptr_t             spare_hook2;
    uintptr_t             spare_hook3;
    uintptr_t             spare_hook4;
    uintptr_t             spare_hook5;
    uintptr_t             spare_hook6;
    uintptr_t             spare_hook7;
};


typedef struct {
    ngx_str_t             name;
    void               *(*create_conf)(ngx_cycle_t *cycle);
    char               *(*init_conf)(ngx_cycle_t *cycle, void *conf);
} ngx_core_module_t;

2.2、ngx_http_module数据结构

代码语言：C
换行
代码运行次数：0
自动换行
运行
AI代码解释
typedef struct {
    void        **main_conf;
    void        **srv_conf;
    void        **loc_conf;
} ngx_http_conf_ctx_t;


typedef struct {
    ngx_int_t   (*preconfiguration)(ngx_conf_t *cf);	// 解析配置文件之前
    ngx_int_t   (*postconfiguration)(ngx_conf_t *cf);	// 解析配置文件完成之后
// **_main_ **解析配置文件中http关键字的内部
    void       *(*create_main_conf)(ngx_conf_t *cf);
    char       *(*init_main_conf)(ngx_conf_t *cf, void *conf);
// **_srv_ **解析配置文件中server关键字的内部
    void       *(*create_srv_conf)(ngx_conf_t *cf);
    char       *(*merge_srv_conf)(ngx_conf_t *cf, void *prev, void *conf);
// **_loc_ **解析配置文件中location关键字的内部
    void       *(*create_loc_conf)(ngx_conf_t *cf);
    char       *(*merge_loc_conf)(ngx_conf_t *cf, void *prev, void *conf);
} ngx_http_module_t;

2.3、ngx_command数据结构

代码语言：C
换行
代码运行次数：0
自动换行
运行
AI代码解释
struct ngx_command_s {
    ngx_str_t             name;
    ngx_uint_t            type;
    char               *(*set)(ngx_conf_t *cf, ngx_command_t *cmd, void *conf);
    ngx_uint_t            conf;
    ngx_uint_t            offset;
    void                 *post;
};

/src/http/ngx_http_config.h中定义的相关宏（type会用到）：

代码语言：C
换行
代码运行次数：0
自动换行
运行
AI代码解释
#ifndef _NGX_HTTP_CONFIG_H_INCLUDED_
#define _NGX_HTTP_CONFIG_H_INCLUDED_


#include <ngx_config.h>
#include <ngx_core.h>
#include <ngx_http.h>


typedef struct {
    void        **main_conf;
    void        **srv_conf;
    void        **loc_conf;
} ngx_http_conf_ctx_t;


typedef struct {
    ngx_int_t   (*preconfiguration)(ngx_conf_t *cf);
    ngx_int_t   (*postconfiguration)(ngx_conf_t *cf);

    void       *(*create_main_conf)(ngx_conf_t *cf);
    char       *(*init_main_conf)(ngx_conf_t *cf, void *conf);

    void       *(*create_srv_conf)(ngx_conf_t *cf);
    char       *(*merge_srv_conf)(ngx_conf_t *cf, void *prev, void *conf);

    void       *(*create_loc_conf)(ngx_conf_t *cf);
    char       *(*merge_loc_conf)(ngx_conf_t *cf, void *prev, void *conf);
} ngx_http_module_t;


#define NGX_HTTP_MODULE           0x50545448   /* "HTTP" */

#define NGX_HTTP_MAIN_CONF        0x02000000
#define NGX_HTTP_SRV_CONF         0x04000000
#define NGX_HTTP_LOC_CONF         0x08000000
#define NGX_HTTP_UPS_CONF         0x10000000
#define NGX_HTTP_SIF_CONF         0x20000000
#define NGX_HTTP_LIF_CONF         0x40000000
#define NGX_HTTP_LMT_CONF         0x80000000


#define NGX_HTTP_MAIN_CONF_OFFSET  offsetof(ngx_http_conf_ctx_t, main_conf)
#define NGX_HTTP_SRV_CONF_OFFSET   offsetof(ngx_http_conf_ctx_t, srv_conf)
#define NGX_HTTP_LOC_CONF_OFFSET   offsetof(ngx_http_conf_ctx_t, loc_conf)


#define ngx_http_get_module_main_conf(r, module)                             \
    (r)->main_conf[module.ctx_index]
#define ngx_http_get_module_srv_conf(r, module)  (r)->srv_conf[module.ctx_index]
#define ngx_http_get_module_loc_conf(r, module)  (r)->loc_conf[module.ctx_index]


#define ngx_http_conf_get_module_main_conf(cf, module)                        \
    ((ngx_http_conf_ctx_t *) cf->ctx)->main_conf[module.ctx_index]
#define ngx_http_conf_get_module_srv_conf(cf, module)                         \
    ((ngx_http_conf_ctx_t *) cf->ctx)->srv_conf[module.ctx_index]
#define ngx_http_conf_get_module_loc_conf(cf, module)                         \
    ((ngx_http_conf_ctx_t *) cf->ctx)->loc_conf[module.ctx_index]

#define ngx_http_cycle_get_module_main_conf(cycle, module)                    \
    (cycle->conf_ctx[ngx_http_module.index] ?                                 \
        ((ngx_http_conf_ctx_t *) cycle->conf_ctx[ngx_http_module.index])      \
            ->main_conf[module.ctx_index]:                                    \
        NULL)


#endif /* _NGX_HTTP_CONFIG_H_INCLUDED_ */

三、Nginx过滤器模块开发

3.1、Nginx模块开发流程

（1）定义一个模块名，ngx_module_t，选择好http模块NGX_HTTP_MODULE。（2）定义cmd命令，有多少条cmd写多少条cmd，ngx_command_t。（3）定义用来解析http block，ngx_http_module_t。（4）执行过程实现添加模块。

3.2、Nginx 模块执行

（1）初始化。当进程启动的时候进行的模块初始化。（2）解析conf文件。解析conf文件中模块的相关命令和设置。（3）Nginx启动之后，有命令或请求到来时，处理请求的流程。

开发模块时，需要实现的主要是这三个流程的功能。

3.3、示例代码

这里主要实现了在返回的网页中添加一个内容。里面在重点地方附上了详细注释。ngx_http_filter_module.c：

代码语言：C
换行
代码运行次数：0
自动换行
运行
AI代码解释

#include <ngx_config.h>
#include <ngx_http.h>
#include <ngx_core.h>

typedef struct {
	ngx_flag_t enable;
}ngx_http_filter_conf_t;

static ngx_str_t prefix = ngx_string("<h2>FLY. </h2>");

static ngx_http_output_header_filter_pt  ngx_http_next_header_filter;
static ngx_http_output_body_filter_pt    ngx_http_next_body_filter;

// ngx_int_t (*ngx_http_output_header_filter_pt)(ngx_http_request_t *r)
// 添加头，header
ngx_int_t ngx_http_fly_header_filter(ngx_http_request_t *r) {

	if (r->headers_out.status != NGX_HTTP_OK) {
		// 不正常返回，则进行next
		return ngx_http_next_header_filter(r);
	}

	//r->headers_out.content_type.len == sizeof("text/html")

	r->headers_out.content_length_n += prefix.len;

	return ngx_http_next_header_filter(r);
}

// ngx_int_t (*ngx_http_output_body_filter_pt)(ngx_http_request_t *r, ngx_chain_t *chain)
// 添加内容，body
ngx_int_t ngx_http_fly_body_filter(ngx_http_request_t *r, ngx_chain_t *chain) {

	/*
	* 关于ngx_chain_t：
	* 在nginx中，有一个数据链，存放要发送的数据。
	* O->O->O->O
	* 每次send的是ngx_chain_t中的一个ngx_buf_t
	*/

	// 添加一个chain buffer
	ngx_buf_t *b = ngx_create_temp_buf(r->pool, prefix.len);
	b->start = b->pos = prefix.data;
	b->last = b->pos + prefix.len;

	ngx_chain_t *c1 = ngx_alloc_chain_link(r->pool);
	c1->buf = b;
	c1->next = chain;

	return ngx_http_next_body_filter(r, c1);

}

// ngx_int_t   (*postconfiguration)(ngx_conf_t *cf);
// 解析完配置文件之后的动作，也就是解析完http关键字模块之后
ngx_int_t ngx_http_fly_filter_init(ngx_conf_t *cf)
{
	// 模块的初始化
	// http {  }

	// O->O->O->O
	// 多个模块的头插法，取出最前面的模块
	ngx_http_next_header_filter = ngx_http_top_header_filter;
	ngx_http_top_header_filter = ngx_http_fly_header_filter;

	ngx_http_next_body_filter = ngx_http_top_body_filter;
	ngx_http_top_body_filter = ngx_http_fly_body_filter;

	return NGX_OK;
}



// void       *(*create_loc_conf)(ngx_conf_t *cf);
// 解析conf文件location关键字之前的动作
void  *ngx_http_fly_filter_create_loc_conf(ngx_conf_t *cf)
{
	ngx_http_filter_conf_t *conf = ngx_palloc(cf->pool, sizeof(ngx_http_filter_conf_t));
	if (conf == NULL)
		return NULL;

	conf->enable = NGX_CONF_UNSET;

	return conf;
}


// char       *(*merge_loc_conf)(ngx_conf_t *cf, void *prev, void *conf);
// 解析完配置文件location关键字之后的动作
// 模块可能在多个地方定义，这个函数合并所有的值一起使用
char  *ngx_http_fly_filter_merge_loc_conf(ngx_conf_t *cf, void *parent, void *child)
{

	ngx_http_filter_conf_t *prev = (ngx_http_filter_conf_t*)parent;
	ngx_http_filter_conf_t *next = (ngx_http_filter_conf_t*)child;

	// 合并enable的值
	ngx_conf_merge_value(next->enable, prev->enable, 0);

	return NGX_CONF_OK;
}

/*
struct ngx_command_s {
ngx_str_t             name;
ngx_uint_t            type;
char               *(*set)(ngx_conf_t *cf, ngx_command_t *cmd, void *conf);
ngx_uint_t            conf;
ngx_uint_t            offset;
void                 *post;
};
*/

/*
// conf文件命令解析
char  *ngx_http_fly_filter_set_slot(ngx_conf_t *cf, ngx_command_t *cmd, void *conf)
{
	char *p = conf;

	// 对应 ngx_http_fly_filter_create_loc_conf函数的conf->enable = NGX_CONF_UNSET;
	ngx_flag_t *flag = (p + cmd->offset);

	return NGX_CONF_OK;
}
*/


// conf文件中的每一行都是一个指令指令
ngx_command_t ngx_http_fly_filter_module_cmd[] = {
	{
		//命令名称，比如listen，定义了就可以在conf文件中使用，注意不能和其他的起冲突
		ngx_string("predix"),
		// 指示name命令放的位置在哪里以及可以带多少个参数,NGX_CONF_FLAGE表示开关标志
		// predix on/off
		NGX_HTTP_MAIN_CONF | NGX_HTTP_SRV_CONF | NGX_HTTP_LOC_CONF | NGX_CONF_FLAG,
		// 命令解析,可以使用nginx内部的也可以自己实现
		ngx_conf_set_flag_slot,//ngx_http_fly_filter_set_slot,

		NGX_HTTP_LOC_CONF_OFFSET,

		// offsetof获取enable在结构体中的偏移位置
		offsetof(ngx_http_filter_conf_t,enable),
		NULL,
	},
	ngx_null_command
};


// 用来解析对应的conf文件
static ngx_http_module_t ngx_http_fly_filter_module_ctx = {
	NULL,
	ngx_http_fly_filter_init,

	NULL,
	NULL,

	NULL,
	NULL,

	ngx_http_fly_filter_create_loc_conf,
	ngx_http_fly_filter_merge_loc_conf
};

// 模块定义
ngx_module_t ngx_http_fly_filter_module = {
	NGX_MODULE_V1,

	&ngx_http_fly_filter_module_ctx,
	ngx_http_fly_filter_module_cmd,

	// http的ascii值,指示是什么模块
	NGX_HTTP_MODULE,

	NULL,
	NULL,
	NULL,
	NULL,
	NULL,
	NULL,
	NULL,

	NGX_MODULE_V1_PADDING	// 填充

};

3.4、编写config文件

创建：

代码语言：Bash

换行

自动换行

AI代码解释

touch config

内容：

代码语言：Bash
换行
自动换行
AI代码解释
ngx_addon_name=ngx_http_fly_filter_module
HTTP_FILTER_MODULES="$HTTP_FILTER_MODULES ngx_http_fly_filter_module"
NGX_ADDON_SRCS="$NGX_ADDON_SRCS $ngx_addon_dir/ngx_http_filter_module.c"

注意，config文件要和模块的代码在相同目录。

3.5、编译模块到Nginx源码中

（1）配置中添加模块：

代码语言：Bash

换行

自动换行

AI代码解释

./configure --prefix=/usr/local/nginx --with-http_realip_module --with-http_addition_module --with-http_gzip_static_module --with-http_secure_link_module --with-http_stub_status_module --with-stream --with-pcre=/home/fly/workspace/pcre-8.41 --with-zlib=/home/fly/workspace/zlib-1.2.11 --with-openssl=/home/fly/workspace/openssl-1.1.0g --add-module=/mnt/hgfs/sourcecode_learning/ngx_http_filter_module

注意模块路径要正确。出现如下表示成功：

代码语言：Bash

换行

自动换行

AI代码解释

configuring additional modules
adding module in /mnt/hgfs/sourcecode_learning/ngx_http_filter_module
 + ngx_http_fly_filter_module was configured
creating objs/Makefile

（2）查看是否添加模块到动态代码中：

代码语言：Bash

换行

自动换行

AI代码解释

vim objs/ngx_modules.c

（3）编译：

代码语言：Bash

换行

自动换行

AI代码解释

make
sudo make install

3.6、执行效果

编译安装完成后，在conf文件中添加模块的开关（predix on）：

代码语言：JSON
换行
自动换行
AI代码解释
worker_processes 4;

events {
	worker_connections 1024;
}

http {

	upstream backend {
		server 192.168.7.146:8889;
		server 192.168.7.146:8890;
	}

	server {
		listen 8888;
		location / {
			proxy_pass http://backend;
		}
	}
	server {
                listen 8889;
        }
	server {
                listen 8890;
		predix on;
        }
	server {
                listen 8891;
        }



}

执行Nginx：

代码语言：Bash

换行

自动换行

AI代码解释

sudo /usr/local/nginx/sbin/nginx -c /usr/local/nginx/conf/fly.conf

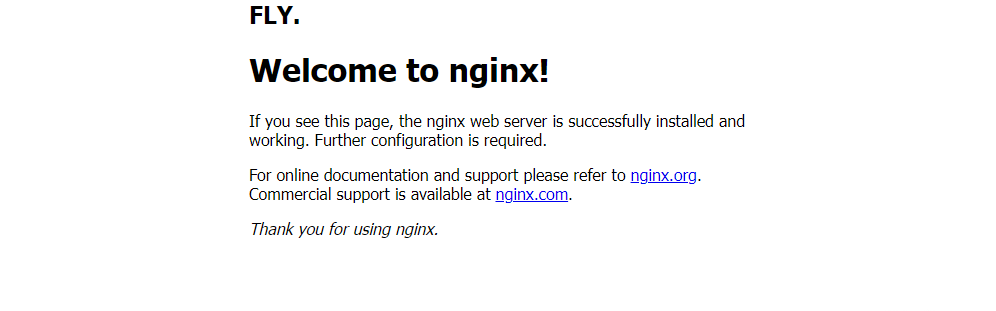

在网页输入IP和端口，执行效果如下：

可以看到，返回的网页中多出来添加的内容（FLY.）。

四、总结

Nginx中http模块非常多，每个模块都会有ngx_http_module_t，为了防止解析过程出现冲突，Nginx编译的时候会把所有的模块都集中起来，组织到/obj/ngx_module.c（以数组的方式）。
在编译模块时，需要编写config文件，这个文件最好不要使用笔记本编辑（notepad），容易造成编码方式的错误。
