为什么 KT142C 芯片 BUSY 脚空闲高电平仅 0.2V？附低功耗模式配置指南

KT142C芯片busy引脚空闲输出的高电平只有零点几v，busy引脚有什么特别的吗？

文档围绕 KT142C 芯片 busy 引脚展开，该引脚为 15 脚 PA12，播放时输出低电平，空闲时本应输出 3.3V 高电平，但芯片空闲 5 秒进入 2μA 超低功耗状态后，busy 脚呈高阻态，此时测到零点几伏属正常。外接功放需 10K 或 22K 上拉电阻。通过修改连 PC 时的 config.txt 配置文件，可改变触发方式、音量、busy 脚电平极性等参数，其中第 6位参数能控制芯片是否进入低功耗模式。

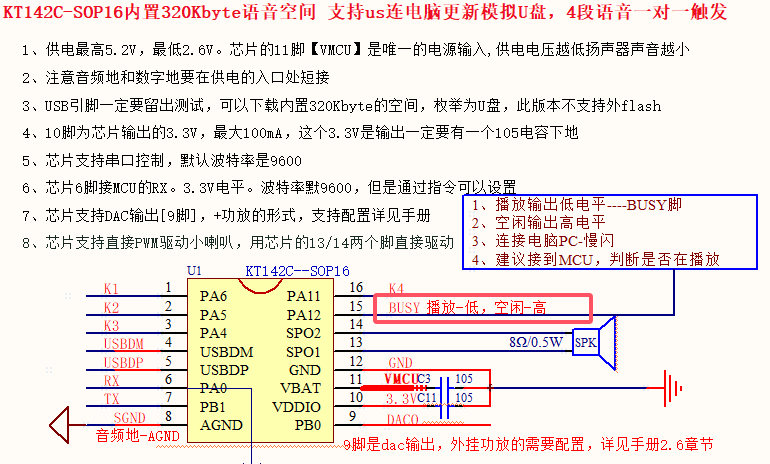

首先看一下KT142C的最小系统原理图：busy脚=PA12=芯片15脚，播放输出低，空闲高

1. 这个busy是芯片15脚，它是一个gpio口，符合一般io口的特性

==》播放输出低电平= 0v，空闲输出高电平=3.3V

==》但是这里有个重点，芯片会空闲计时5秒之后进入超低功耗状态=2uA，所以busy脚是高阻态

不是低电平，也不是高电平，虽然看起来指示灯是熄灭状态，或者微微亮，万用表去量电压是0.2v左右，或者是漂移的电压值

1. 此时控制功放，那就外挂上拉电阻，10K或者22K都可以，上拉至VMCU，灵活处理

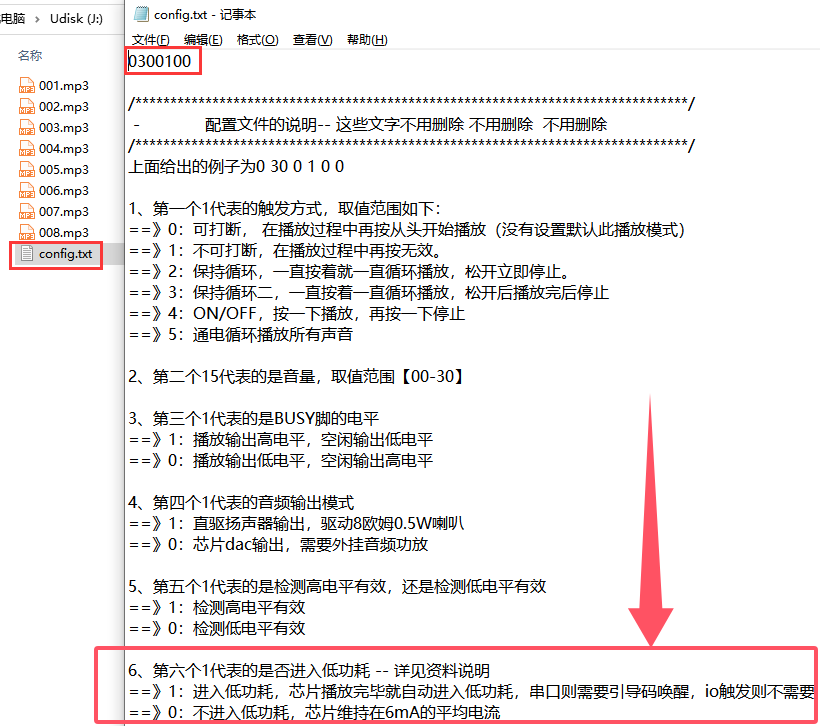

2. 那么如果取消这个低功耗机制，很简单，默认出厂的芯片有个配置文件，连PC修改
