创龙 瑞芯微 RK3562 国产 2GHz 四核A53 工业开发板—PCIe 5G通信测试手册

前 言

本文主要基于我司TL3562-EVM评估板演示5G网络的功能，适用开发环境如下。

Windows开发环境：Windows 7 64bit、Windows 10 64bit

虚拟机：VMware16.2.5

开发环境：Ubuntu20.04.6 64bit

U-Boot：U-Boot-2017.09

Kernel：Linux-5.10.209

硬件设备：5G模块（型号：RM500U-CNV，厂家：移远）、中国电信5G SIM卡、中国移动5G SIM卡、中国联通5G SIM卡

本文档对应案例的测试接口、测试结果说明如下表所示。

表1

备注：RM500U-CNV 5G模块不支持GPS功能。

案例功能

PCIe 5G通信案例位于产品资料“4-软件资料\Demo\module-demos\pcie_5g\”目录下，目录结构如下所示。

表 2

案例包含3个测试程序和1个Python脚本，分别实现如下功能：

install_pcie_drv.sh：安装PCIe驱动。

rm500u_phone_call：实现语音通话功能。

rm500u_send_sms：实现短信功能。

speedtest.py：基于Python开发的脚本程序，利用了speedtest.net的服务来测量出上下行的宽带，并根据机房离测速服务器的物理距离来列出测速服务器。亦可针对某一服务器进行测速，同时生成一个URL用于分享测速结果。

案例测试

请将5G模块（型号：RM500U-CNV，厂家：移远）上的天线接口ANT0、ANT1、ANT2、ANT3连接5G全向高增益专业天线，将5G模块安装至评估板背面的M.2 PCIe 4G/5G(CON25)插槽，将5G SIM卡插入5G Micro SIM卡槽（缺口方向朝外）。

图 1

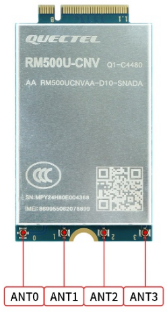

图 2 移远RM500U-CNV 5G模块

备注：

由于TL3562-EVM-A1.1-000评估底板在拨码开关(SW5)的PCB封装设计上存在缺陷，在首次使用5G模块时，需手动焊接连接线并进行配置5G模块通信模式。焊接操作如下：根据评估底板丝印将拨码开关(SW5)拨至4G，并如下图所示，使用双绞线把拨码开关的引脚相互连接。当5G模块配置完成后，可拆除已焊接的双绞线。

图 3 5G模块配置模式的飞线示意图

图 4

TL3562-EVM-A1.1-001及以上版本评估板，根据评估底板丝印将拨码开关(SW5)拨至5G，即可配置为5G模块通信模式。

将本案例bin目录下的程序可执行文件和脚本文件、"driver/pcie/image/"目录下的驱动镜像文件拷贝至评估板文件系统。

图 5

5G模块支持3种通信模式：USB模式、基于USB-AT的PCIe模式和基于eFuse的PCIe模式，本次测试需选用基于USB-AT的PCIe模式。评估板上电启动后，5G模块会自动上电复位，评估板启动完成识别到RM500U 5G模块后，会自动加载RM500U 5G模块的USB驱动程序，且生成设备节点"/dev/ttyUSB*"。

Target# ls /dev/ttyUSB* -l

图 6

配置5G模块通信模式

执行如下命令，查看5G模块通信接口是否处于PCIe EP模式，按"Ctrl + X"退出。

Target# microcom -s 115200 /dev/ttyUSB2

AT+QCFG="pcie/mode"

图 7

从打印信息可看到5G模块模式处于PCIe RC，返回值"<mode>"，如下图所示。

图 8

备注：若打印信息非"AT+QCFG:"pcie/mode",0"，请执行如下命令将通信模式切换为PCIe EP模式，按"Ctrl + X"退出。此配置仅需设置一次，重启评估板后无需再次切换。

Target# microcom -s 115200 /dev/ttyUSB2

AT+QCFG="pcie/mode",0

图 9

安装PCIe驱动

在install_pcie_drv.sh脚本和sprd_pcie.ko驱动文件所在目录下，执行如下命令安装PCIe驱动。

Target# ./install_pcie_drv.sh

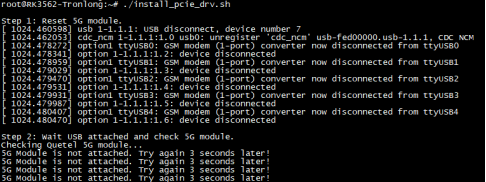

图 10

安装PCIe驱动流程信息打印如下。

模块复位。

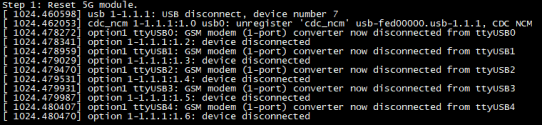

图 11

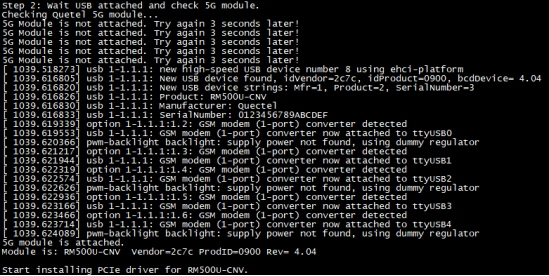

等待模块USB重新连接。

图 12

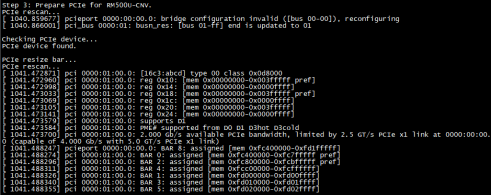

确认RM500U USB连接后，再检查RM500U（作为PCIe设备）是否枚举成功，确认RM500U成功枚举后，需初始化RM500U后才能正常注册RM500U PCIe驱动。

图 13

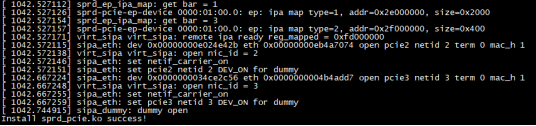

安装PCIe驱动。

图 14

图 15

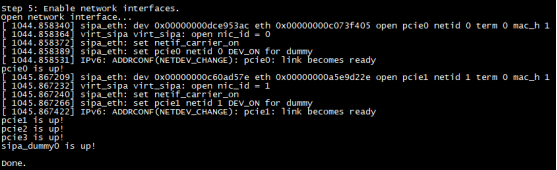

打开模块的所有网络接口。

图 16

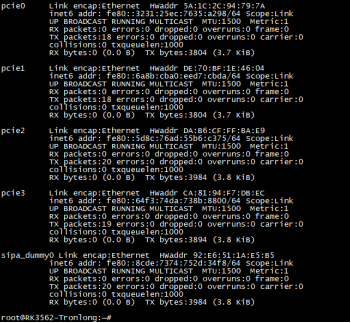

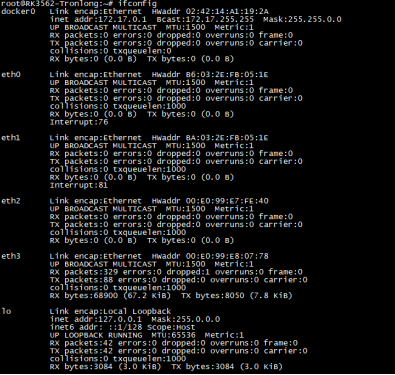

安装成功后，执行如下命令可以看到网卡pcie0、pcie1、pcie2、pcie3、sipa_dummy0。RM500U PCIe支持4路拨号，网卡分别对应pcie0、pcie1、pcie2、pcie3。

Target# ifconfig

图 17

图 18

拨号上网

拨号说明

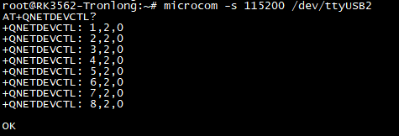

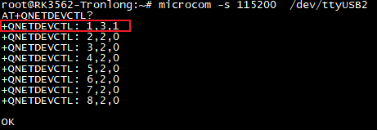

执行如下命令，查看当前拨号情况，打印如下图所示信息，则说明所有接口均未拨号，如需退出测试可按"Ctrl + X"退出。

Target# microcom -s 115200 /dev/ttyUSB2

AT+QNETDEVCTL?

图 19

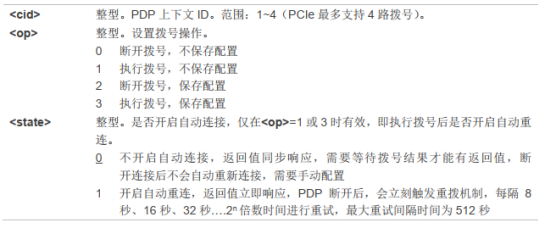

配置拨号命令AT+QNETDEVCTL=<cid>,<op>,<state>的参数含义如下图所示。

备注：由于RM500U 5G模块的PDP上下文ID范围为1~8，但使用PCIe通讯时最多支持前4路拨号，因此本案例使用范围为1~4的PDP上下文ID。

图 20

单路拨号

执行如下命令进行拨号，打印如下图所示信息，则说明pcie0网卡拨号成功。拨号只需执行一次，断电重启后会自动拨号重连，无需再次拨号。

Target# microcom -s 115200 /dev/ttyUSB2

AT+QNETDEVCTL=1,3,1

图 21

执行如下命令，可查看当前只配置了pcie0执行拨号。

Target# microcom -s 115200 /dev/ttyUSB2

AT+QNETDEVCTL?

图 22

执行如下命令，通过DHCP动态分配IP和DNS。

Target# udhcpc -i pcie0

图 23

上网拨号成功后，执行如下命令测试网络通信功能。

Target# ping www.tronlong.com -I pcie0 -c 4

图 24

多路拨号

模块最多支持4路拨号上网，多路拨号与单路拨号操作基本一致，只需更改为拨号网络对应的拨号命令参数即可。本小节以演示两路拨号为例，演示如何进行多路拨号。

请参考“单路拨号”步骤完成pcie0拨号上网后，执行如下命令进行pcie1拨号，打印如下图所示信息，则说明pcie1拨号成功。

Target# microcom -s 115200 /dev/ttyUSB2

AT+QNETDEVCTL=2,3,1

图 25

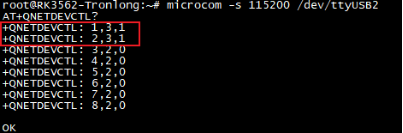

执行如下命令，可查看当前拨号配置。打印如下图所示信息，说明当前已配置pcie0和pcie1执行拨号。

Target# microcom -s 115200 /dev/ttyUSB2

AT+QNETDEVCTL

图 26

执行如下命令，通过DHCP动态分配IP和DNS。

Target# udhcpc -i pcie1

图 27

上网拨号成功后，执行如下命令测试网络通信功能。

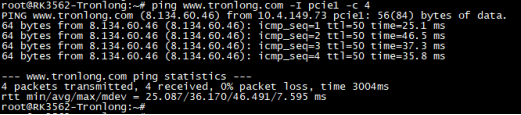

Target# ping www.tronlong.com -I pcie1 -c 4

图 28

由于篇幅过长等原因，部分内容均不逐一展示，如需获取完整版详细资料，请关注创龙科技微信公众号或官网，或者评论区留言，感谢您的支持！
