摘要:本文详细介绍了如何基于CMDB(Configuration Management Database)实现全链路故障排查拓扑的构建与应用,并探讨了 CMDB 在未来智能化发展中的潜力。文章适用于运维工程师、值班故障处理人员,以及 CMDB 配置经理和管理员。
涉及关键词: CMDB 治理,故障排查拓扑, CMDB 自动采集技术、AI在 CMDB 的应用
在现代 IT 运维管理中,复杂的系统架构和多样化的应用场景使得故障排查变得极具挑战性。对于运维工程师、值班故障处理人员,以及 CMDB 配置经理和管理员来说,快速、准确地定位故障根因是保障业务连续性和用户体验的关键。然而,随着 IT 基础设施的日益复杂,单纯依赖传统的监控和管理工具已无法满足当代运维要求。
CMDB(Configuration Management Database)是一种用于存储 IT 基础架构中所有配置项(CI)及其关系的数据仓库。在 CMDB 中,每个 CI 都可以是一个实体(例如服务器、交换机、安全设备等),或者是一个逻辑资源(例如虚拟机、应用服务、存储卷等)。CMDB 的作用不仅在于收集和管理这些 CI 的状态信息,更重要的是了解和记录它们之间的相互关系,以及这些关系在业务系统中的位置和作用。
构建一个全面、健壮的全链路故障排查拓扑,对于提升 IT 运维效率至关重要。通过完善的拓扑结构,我们能够:
通过本文的介绍,运维人员、配置经理和管理员将能够更好地理解和使用 CMDB 全链路拓扑,提升 IT 服务管理水平,实现业务稳定性和持续性保障,本文具体内容下:
在构建完善的 CMDB 全链路故障排查拓扑的过程中,需遵循一定的建设思路,以确保拓扑结构科学合理、数据准确全面,并具备动态更新的能力。本文将重点介绍拓扑建设的统一入口视角、自顶向下与自底向上结合的建设方式,以及构建过程中的设计准则。
拓扑建设的首要思路是以业务为中心展开。业务需求是系统运维的核心,从业务视角出发,可以更直观地体现各个 IT 资源对业务运行的支持程度。
通过这样的方式,我们能够构建出一幅详尽的业务资源依赖关系图。这张图不仅展示了关键业务的组成和运作机制,也能帮助我们在故障发生时,快速确认业务所依赖的具体资源以及它们之间的关联关系。
在具体操作中,可以采用自顶向下与自底向上相结合的方式进行拓扑建设。
结合方式:
在拓扑建设过程中,需遵循以下设计准则,确保拓扑结构的高效性和易用性:
通过以上准则的指导,我们能够构建出一个既全面详细,又高效实用的 CMDB 全链路故障排查拓扑,为运维管理和故障排查提供坚实保障。在接下来的章节中,我们将细化这些步骤,详细讲解 CI 模型的建立、关系的确立、属性和关系的采集方法,并结合实际案例进行应用示范。
CMDB 的核心在于将 IT 环境中所有的设备、系统和虚拟资源抽象成配置项(Configuration Item,简称 CI),并在此基础上进行统一管理。CI 模型的建立是构建 CMDB 的第一步,关系到数据的规范、拓扑的结构化,以及后续故障排查的效率。在这一部分,我们将详细说明 CI 是什么,如何遵循最小化原则设计精简高效的数据模型,并通过典型场景示例展示关键 CI 的设计模板。
配置项(CI) 是 CMDB 中的最基本构成单元,代表 IT 系统中的实体或逻辑对象。CI 不仅包含资源的自身属性,还与其他 CI 建立关联,形成全链路的模型。因此,一个优秀的 CI 一定要具备以下两个特点:
通过准确地建模 CI,我们可以清晰呈现 IT 系统中设备和资源的具体角色,并为全链路拓扑的建立奠定基础。
在构建 CI 模型时,需遵循“最小化原则”,即只记录必要的字段和属性,确保数据的简洁性和高效性。过于复杂或冗余的模型不仅会增加维护成本,还可能导致 CMDB 系统性能下降,降低实用性。
(1)最小化原则的具体方法:
(2)字段设计的示例:
以下是符合最小化原则的字段设计模板:
2. 网络设备(如交换机、防火墙):
通过科学定义字段,我们能够减少不必要的数据冗余,同时确保故障定位所需的关键信息持续可用。
在 IT 系统中,不同类型的资源和设备对应不同的 CI 模型。以下是针对常见场景的几个模板设计:

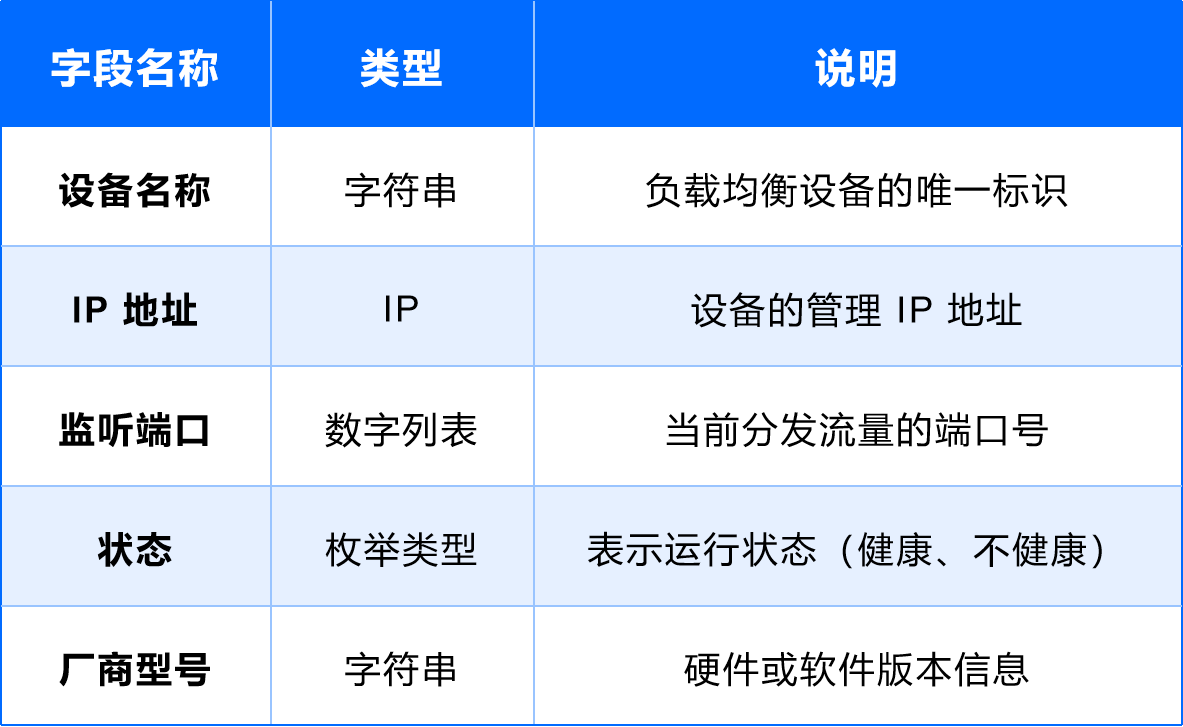

(1)负载均衡设备
用途:负责分发前端业务流量。
字段设计:

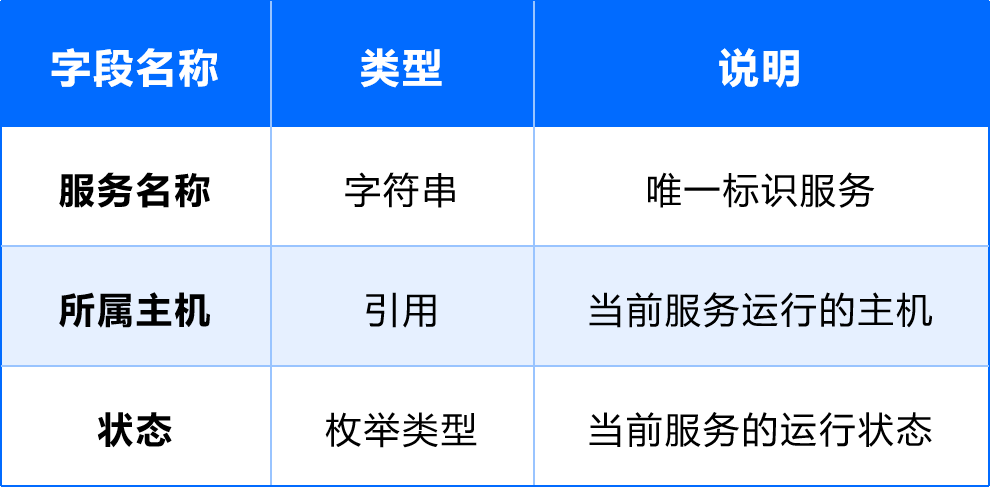

(2)应用服务
用途:分发业务逻辑并处理用户请求。
字段设计:

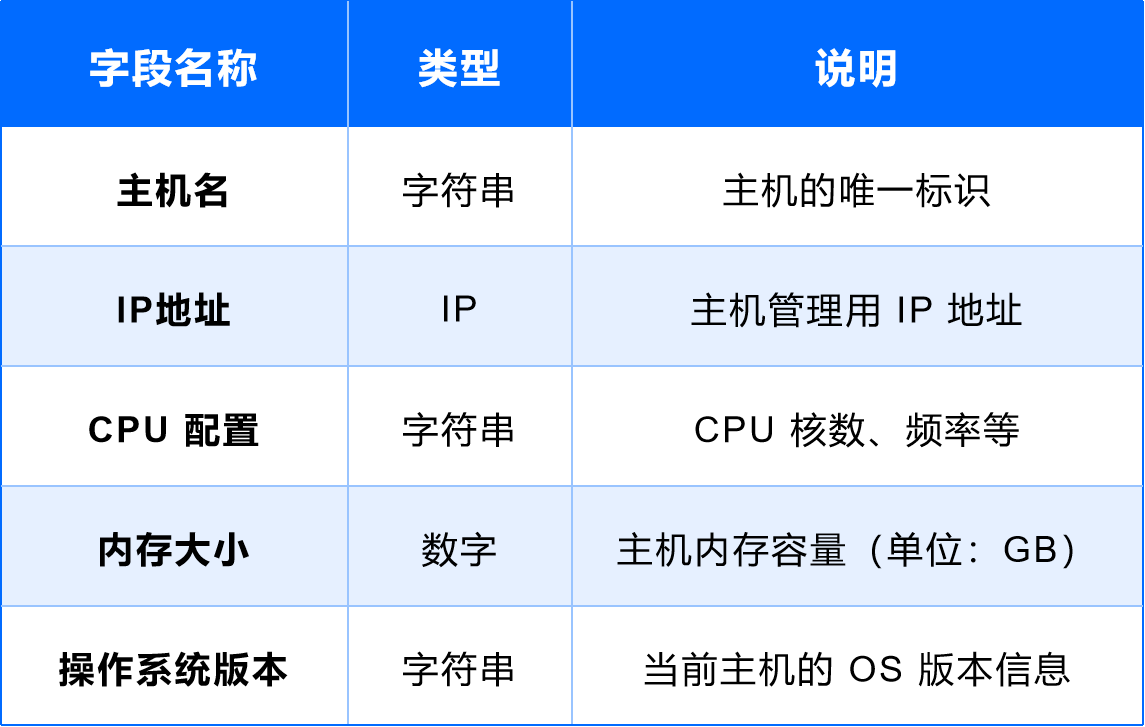

(3)主机
用途:承载基础软件及应用运行。
字段设计:

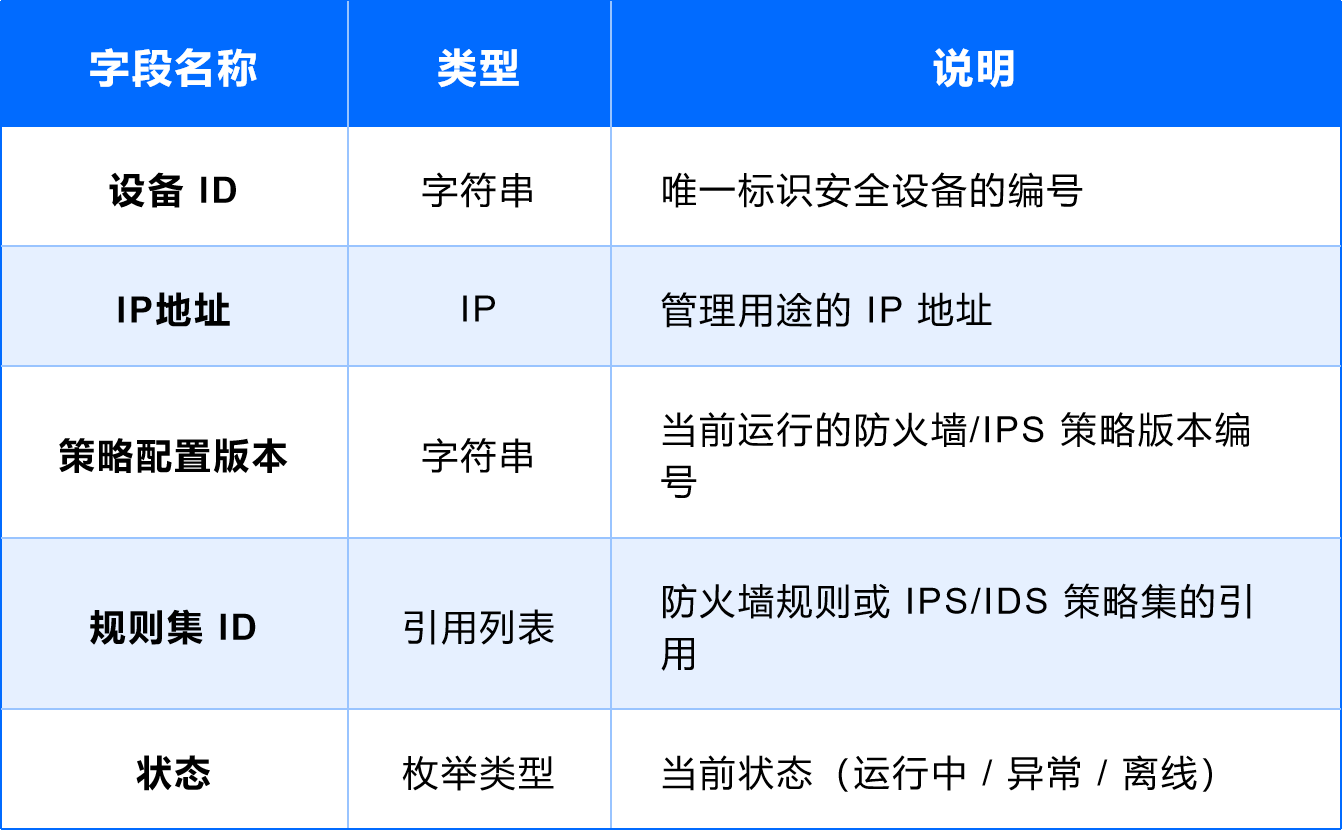

(4)防火墙 / IPS / IDS 等安全设备
用途:保护系统安全,检测和防御攻击。
字段设计:

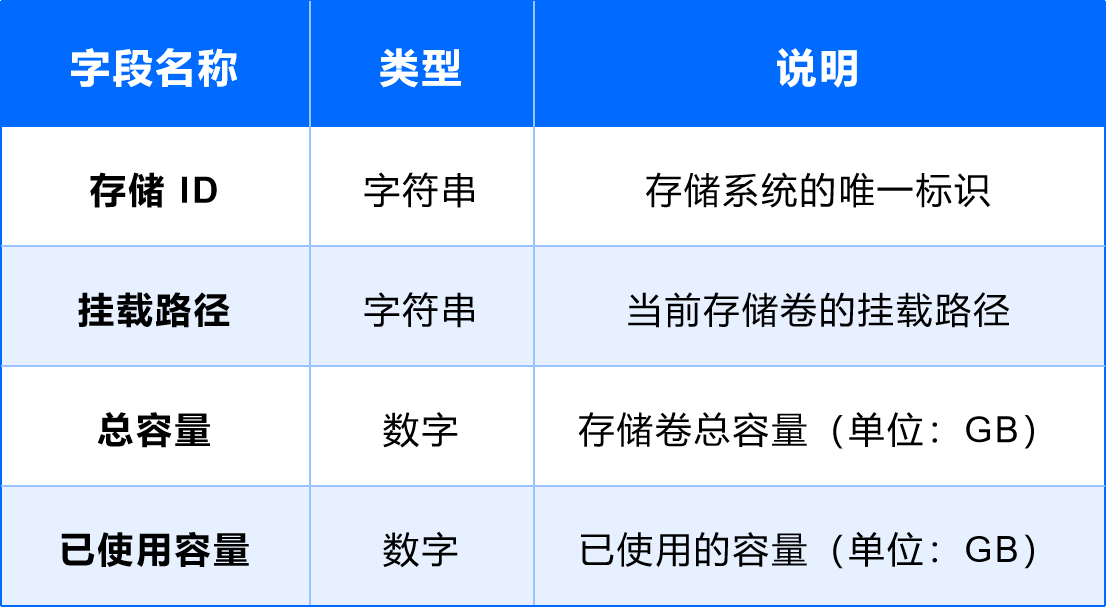

(5)存储系统
用途:提供数据存储服务。
字段设计:
(6)交换机
用途:提供网络连接和数据包转发。
字段设计:
(7)路由器
用途:提供网络路由和路径选择。
字段设计:
CI 模型的建立是 CMDB 拓扑建设的基础步骤。在设计 CI 的过程中,需始终遵循最小化原则,确保字段设计精简而高效,同时兼顾实际运维需求。通过针对不同场景设计的 CI 模板,我们能够实现 IT 环境的结构化管理,为下一步的 CI 关系设计和全链路故障排查奠定良好基础。
在下一章中,我们将继续深入,讲解如何基于这些 CI 模型建立起资源之间的关系,以形成真正的全链路拓扑图。
CI 的属性定义能够帮助我们清晰地描述每一项 IT 资源,但仅仅依靠单一的 CI 信息是不足以支持复杂 IT 系统的故障定位。全链路故障排查的核心,是依赖于各个 CI 之间的关系建模。通过精准定义和捕获这些关系,我们可以构建一张全面的故障排查拓扑图,实现从业务到底层设备的全链路可视化。
在本章中,我们将介绍 CI 之间关系在拓扑中的重要性、关系类型的分类与设计原则,并提供一系列典型的关系建模示例。
每个 IT 系统的资源和组件,并不是孤立运行的,几乎所有的资源都依赖于彼此共同协作。如果拓扑结构缺乏准确的关系建模,就可能导致以下风险:
基于这些问题,定义 CI 关系是构建 CMDB 拓扑的关键环节。通过合理的关系建模,我们可以:

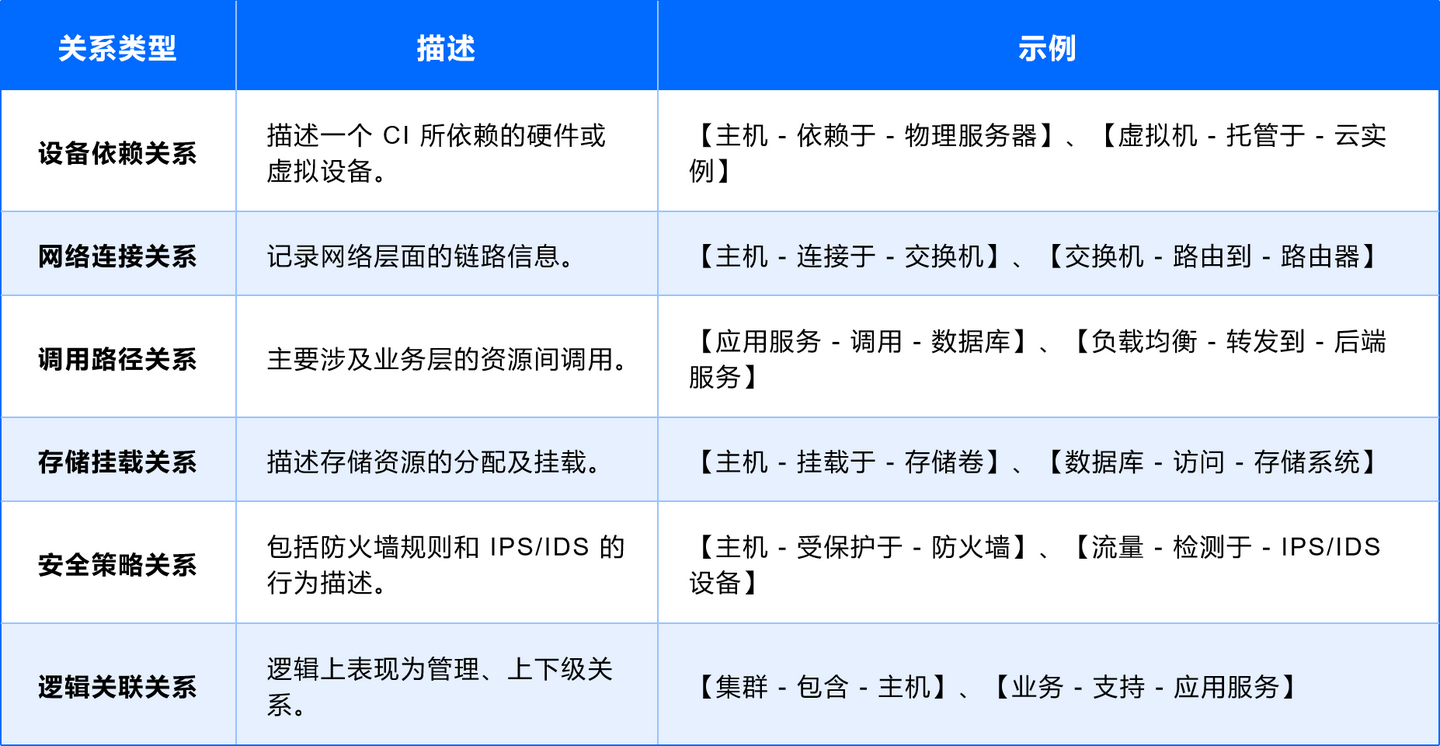

CMDB 的 CI 关系可以通过多种方式定义,在故障排查的场景下,建议划分为以下几种通用类型:
以下是针对用户常见场景的关系建模示例,更直观地说明各种关键关系的设计。
(1)应用服务与主机
(2)主机与交换机
(3)主机与存储
(4)交换机与路由器
(5)防火墙与业务或主机
(6)负载均衡与后端服务

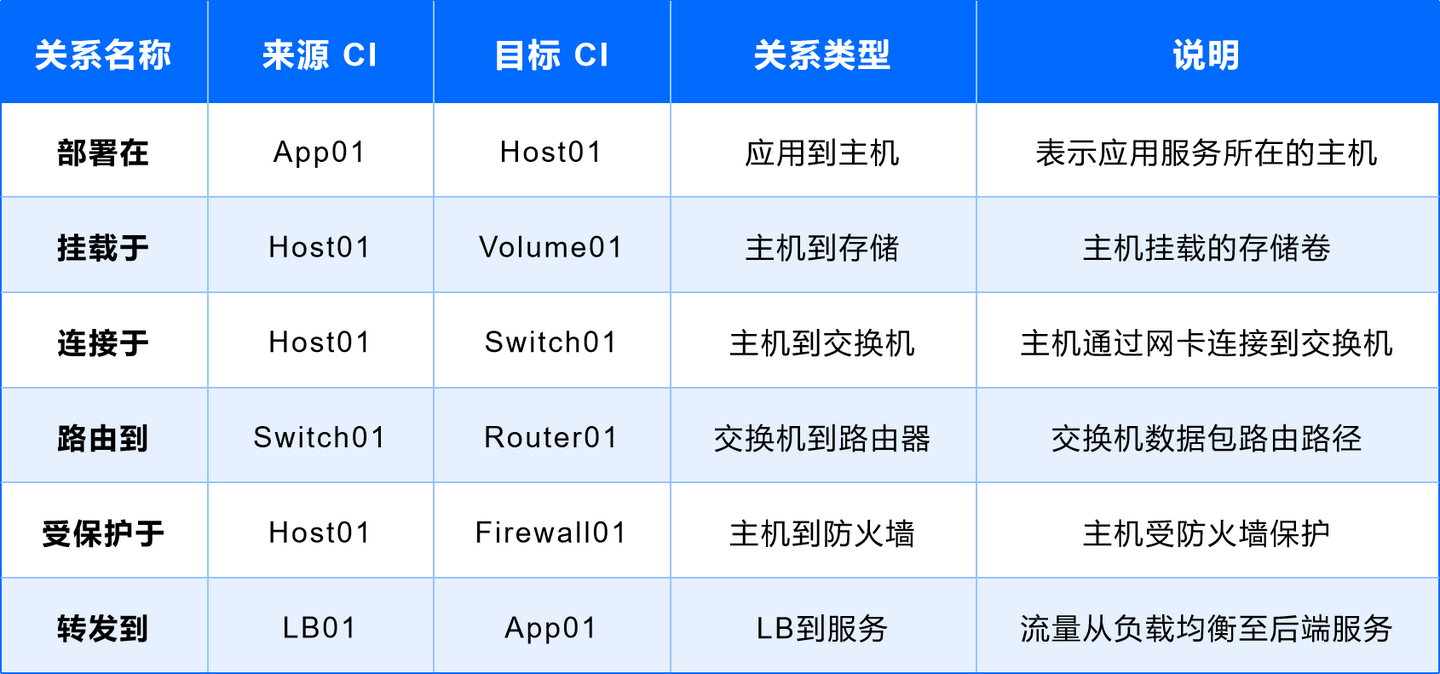

关系建模表格示例:
CI 关系的建立是 CMDB 中实现全链路管理的核心环节。关系的类型需要根据具体场景和运维目标进行划分,以确保“谁依赖谁”“谁影响谁”清晰明了。通过合理设计关系模型和实现动态更新能力,我们可以构建一个结构清晰、实时准确的故障排查拓扑,为解决复杂故障提供支持。
接下来,我们将继续讨论如何通过工具和技术手段采集这些关系及其属性,使拓扑建设更高效、更动态地反映实际状态。
创建了 CI 模型和关系模型之后,接下来的重要任务是如何准确、高效地采集这些 CI 的属性和关系。采集数据不仅要保证准确性,还需要覆盖全链路的实时动态变化,以确保 CMDB 中的数据始终与实际状态保持一致。
CI 属性数据可以通过多种方式采集,以下是常用的几种方法:
(1)Agent-based 采集
通过在主机或设备上部署采集 Agent 实时获取配置和状态数据。
(2)无 Agent 采集
通过标准化协议(如 SNMP、SSH)或系统 API 获取数据,不需要在设备上安装采集工具。
# 通过 SNMP 获取设备信息
snmpwalk -v2c -c public 192.168.0.1
# 通过 SSH 获取系统信息
ssh user@host "uname -a"
(3)日志和事件数据采集
通过采集系统日志和事件日志数据,获取 CI 的状态和变更情况。
相比于属性数据,关系数据的采集通常更为复杂,需要系统化的工具和方法。以下是几种常见的关系采集技术及其具体示例。
(1)网络扫描与链路检测
通过自动化网络扫描工具,识别各网络设备之间的链路关系。
# 使用 Nmap 扫描网络设备和链路
nmap -sP 192.168.0.0/24
(2)API 数据采集
通过各系统提供的 API 接口,获取相关系统及服务间的调用和依赖关系。
# 使用 curl 调用 API 获取数据curl
http://application/api/resource/list
(3)主机 Agent 采集
通过在主机上部署采集 Agent,实时获取配置、依赖关系和运行状态数据,包括主机与其上部署的数据库、中间件的依赖关系。
(4)虚拟化/云平台命令采集
通过虚拟化平台(如 vCenter、Kubernetes)或云平台(如 AWS、Azure)的原生命令接口,获取虚拟资源与物理资源的关系数据。
# 使用 govc 获取 vCenter 中虚拟机的信息
govc vm.info -json -vm <vm-name>
# 使用 kubectl 获取 Kubernetes 节点信息
kubectl get nodes
(5)服务发现与链路追踪
用于微服务架构的服务发现与链路追踪系统,自动维护服务间的依赖关系和调用路径。
# 使用 Consul 注册和发现服务
consul agent -dev

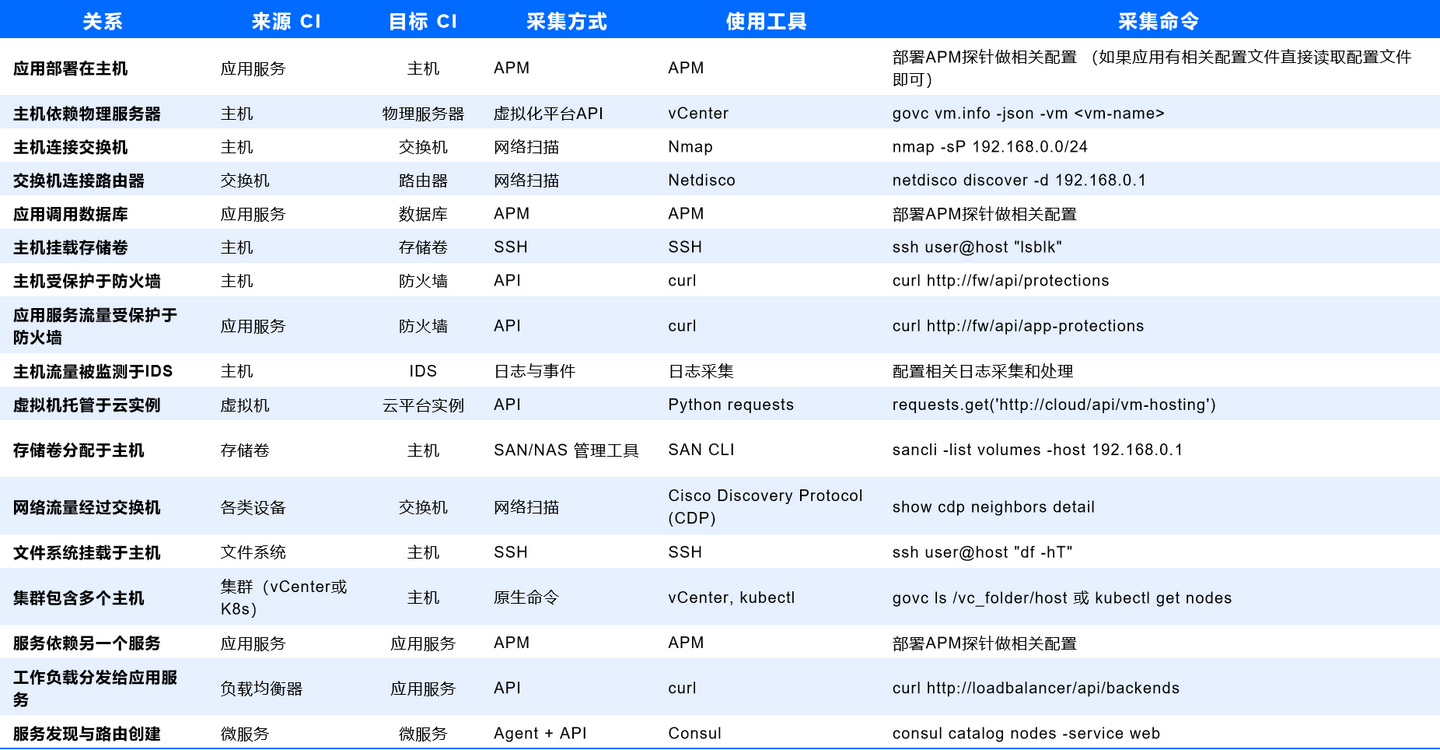

以下表格全面展示了不同类型关系的采集方法、使用工具、具体采集命令及命令执行位置,确保实现全链路拓扑的建立。
在这一章,我们将以具体案例演示如何充分利用 CMDB 全链路故障排查拓扑,在复杂的 IT 环境中快速定位故障根因并高效解决问题。这些示例涵盖了从应用层到物理层的各种常见故障场景。
故障描述:某一关键业务应用服务发生 502 错误,用户无法访问应用服务。
排查步骤:
(1)检查负载均衡状态:查看负载均衡设备的健康检查状态。
(2)确认应用服务状态:通过 CMDB 库查看当前应用服务的运行主机。
(3)检查负载均衡状态:查看负载均衡设备的健康检查状态。
ssh user@host01
top # 查看实时系统资源使用情况
df -h # 检查磁盘使用情况
(4)检查询主机网络链路:确认主机与交换机之间的连接是否正常。
nmap -sP 192.168.0.0/24
(5)检查应用调用路径:查看应用服务是否成功调用了后端数据库。
(6)最终确认:汇总以上检查结果,确认是哪一环节出现问题。例如,如果负载均衡正常,但主机资源耗尽,进一步确定是内存溢出、CPU 过载还是磁盘填满。
故障描述:某业务网络流量中断或出现大量丢包。
排查步骤:
(1)通过 CMDB 确认该网络链路上的相关对象。
(2)确认主机与交换机的连接状态:检查主要业务主机的网络连接状况,确认是否存在断网或连接异常。
ssh user@host01
ifconfig # 查看网络配置及连接状态
ping 192.168.0.1 # 测试与交换机的连接
(3)检查交换机到路由器链路:使用 Cisco Discovery Protocol (CDP) 或 LLDP 工具检查交换机与路由器的连接健康状况。
ssh user@switch01
show cdp neighbors detail # 或 show lldp neighbors detail
(4)检测云平台的网络链路:如果主机托管于云平台,使用云平台 API 查询虚拟网络是否正常。
curl http://cloud/api/vm-network-status
(5)检查防火墙策略:查看防火墙是否在相关流量中施加了限制或有新的策略变动。
(6)流量监控与分析:使用 SNMP 或 NetFlow 工具监控并分析网络流量的健康状况。
snmpwalk -v2c -c public 192.168.0.1
(7)最终确认:结合以上信息找出网络链路中的具体问题环节,是否交换机端口丢包、链路中断还是防火墙策略导致网络性能降低。
故障描述:某业务系统日志显示 IO 性能下降,导致应用响应时间变长。
排查步骤:
(1)确定受影响主机和应用:通过 CMDB 确认相关应用和主机。使用 CI 关系:应用服务 - 部署在 - 主机
(2)检查主机磁盘 IO 状况:登录受影响的主机,检查磁盘 IO 的具体情况。
ssh user@host01
iostat -x # 查看磁盘 IO 性能
(3)确认存储接口和路径:使用 CMDB 信息,查找主机挂载的存储卷。
(4)检查存储卷使用状况:在存储设备管理端确认 LUN 的状态和性能。
ssh user@storage
sancli -list volumes -volume Volume01
(5)检查存储网络路径:确认存储路径上各节点(如交换机、SAN)是否存在性能瓶颈。汇总网络链路和存储链路的具体表现。
(6)最终确认:通过以上步骤,确定存储系统性能下降的具体原因,是由于主机 IO 高峰,SAN 网络瓶颈还是存储设备的问题。
通过这些具体的故障排查案例,我们展示了如何利用 CMDB 全链路故障排查拓扑,在复杂 IT 环境中快速、准确地定位故障,提升运维效率。接下来的章节将讨论 CMDB 的未来发展方向及其在智能运维中的广泛应用。
通过本文的介绍,我们完整地展示了如何基于 CMDB 建立全链路故障排查拓扑。从拓扑建设的基本思路到实际关系建模,再到具体的采集技术和实际应用示例,主要涵盖以下几个方面:
(1)拓扑建设思路:
(2)CI 模型的构建:
(3)CI 关系的建立:
(4)属性和关系的采集:采用了多种采集方式,如虚拟化平台命令(vCenter、K8s)、网络设备原生命令(如 SNMP、CDP),以及日志分析、API 查询等,搭建了覆盖全链路的动态采集方法。
(5)实际应用示例 :通过实际的故障排查场景(如应用服务不可用、网络性能问题、存储系统性能瓶颈),展示了如何利用 CMDB 拓扑实现快速、精确的根因分析。
CMDB 作为 IT 基础设施管理的核心,在全链路故障排查中的价值主要体现在以下几个方面:
随着 IT 基础设施的持续演进,CMDB 面临的挑战也在逐步加大,尤其是在云原生、微服务和边缘计算环境中,传统的 CMDB 系统因数据更新缓慢、关系定义复杂等局限,难以准确支撑快速变化的 IT 环境。然而,随着大数据、人工智能(AI)的融合,CMDB 的潜在能力将被进一步释放。以下从数据采集治理和数据消费两个方向展开讨论。
(1)CMDB 数据采集治理
1. 动态化与实时更新能力
2. 自动发现与自学习
3. 智能数据治理与清洗
4. 复杂关系推理
5. 面向云原生和多云环境
(2)CMDB 数据消费
1. 与 AIOps 的深度集成
2. 可视化与交互式拓扑分析
3. 智能问答系统(大模型)
4. 个性化运维建议(大模型)
5. 自动化问题处理
通过动态化更新、自动发现与学习、AIOps 集成、大模型驱动的智能化治理和消费,CMDB 的未来将全面支持 IT 环境的快速变化和复杂场景。这不仅提升了 CMDB 数据的准确性和实时性,还进一步推进 IT 运维的智能化和自动化,为企业构建高效的运维体系提供保障。
