让外骨骼机器人 “读懂” 人体：动作捕捉技术的硬核科普

当截瘫患者借助机械外骨骼迈出康复的第一步，当工厂工人穿戴辅助装备轻松举起数十公斤重物，当消防员在浓烟中依靠外骨骼完成救援动作 —— 这些看似科幻的场景，背后都离不开外骨骼机器人与动作捕捉技术的完美配合。动作捕捉技术就像外骨骼机器人的 “眼睛” 和 “神经”，让冰冷的机械结构能够精准感知人体动作意图，实现人机协同的无缝衔接。本文将深入解析外骨骼机器人动作捕捉技术的原理、应用与突破，并通过 NOKOV 度量动作捕捉系统的实战案例，展现这项技术如何从实验室走向现实。

一、动作捕捉：外骨骼机器人的 “感知核心”

外骨骼机器人本质上是一种 “人机融合” 的智能装备，它需要实时理解人体的运动状态才能提供精准辅助。而动作捕捉技术，正是实现这种 “理解” 的核心手段。简单来说，动作捕捉技术通过部署在人体或外骨骼上的传感器，将抽象的人体动作转化为可量化的数字信号，再通过算法处理生成控制指令，让机器人 “知道” 该何时发力、如何配合。

1.1 技术原理：从 “捕捉” 到 “转化” 的全过程

外骨骼机器人的动作捕捉过程可分为三个关键环节：

信号采集：通过传感器获取人体运动的原始数据，如关节角度、运动轨迹、加速度等；

数据处理：对原始数据进行降噪、校准和融合，剔除环境干扰带来的误差；

意图识别：通过算法分析处理后的数据，判断人体的动作意图（如行走、弯腰、抬手等），并转化为机器人的控制信号。

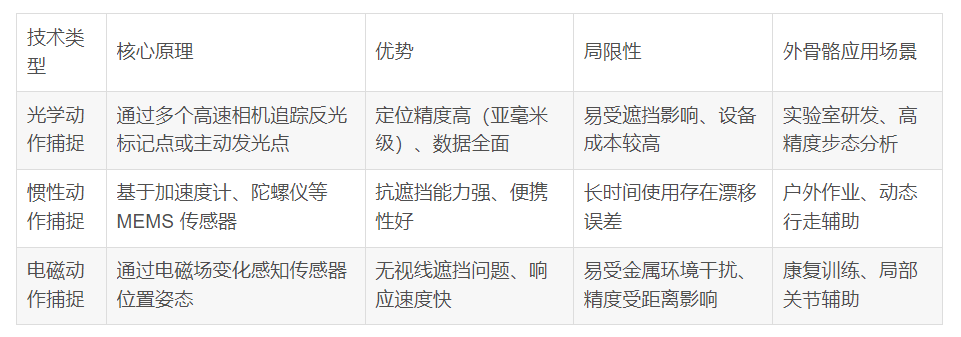

不同的传感器技术决定了动作捕捉的精度、稳定性和适用场景。目前外骨骼机器人领域常用的动作捕捉技术主要有三类，其核心特点如下表所示：

1.2 为何外骨骼机器人离不开动作捕捉？

对普通人而言，“抬手”“迈步” 是与生俱来的本能，但对外骨骼机器人来说，这些简单动作需要精准的 “解读”。没有动作捕捉技术，外骨骼机器人就会变成 “盲目的机械”：要么响应滞后，跟不上人体动作节奏；要么发力错误，导致穿戴者不适甚至受伤。

以康复外骨骼为例，中风患者的步态往往存在足下垂、膝过伸等异常特征。动作捕捉系统能实时检测这些异常，并触发外骨骼的矫正动力，帮助患者建立正确的运动模式。在工业场景中，动作捕捉技术可感知工人的搬运意图，在弯腰、起身的关键节点提供辅助力，既提升工作效率，又降低腰椎损伤风险。

二、场景落地：动作捕捉技术的多元应用

外骨骼机器人的应用场景正在从医疗康复向工业、军事、特种作业等领域拓展，而动作捕捉技术作为核心支撑，在不同场景中展现出差异化的技术需求和应用形态。

2.1 医疗康复：让每一步都精准可控

在医疗康复领域，动作捕捉技术的核心价值是 “量化评估” 与 “精准辅助”。传统康复训练中，医生主要通过肉眼观察患者步态，主观性强且难以量化；而动作捕捉系统能实时记录关节角度、步长、步频等数据，为康复方案制定提供科学依据。

NOKOV 度量系统的康复应用案例：某三甲医院康复科引入 NOKOV 度量光学动作捕捉系统，用于脑卒中患者的外骨骼康复训练。研究团队在患者下肢的髋、膝、踝等关键关节粘贴反光标记点，通过 8 台红外相机组成的捕捉阵列，以 240Hz 的采样率记录患者行走过程中的运动数据。系统生成的三维步态模型清晰显示，患者存在患侧膝关节伸展不足、踝关节跖屈过度的问题。

基于这些数据，康复师调整了外骨骼的助力参数：在步态周期的支撑相增加膝关节助力，在摆动相强化踝关节矫正力。经过 6 周训练，患者的患侧步长增加 17%，膝关节最大伸展角度提升 23%，且步态对称性显著改善。NOKOV 度量系统提供的量化数据不仅验证了外骨骼的辅助效果，还为个性化康复方案优化提供了客观依据。

2.2 工业辅助：人机协同的 “力量平衡术”

工业外骨骼的核心需求是 “减负增效”，动作捕捉技术需要在复杂工业环境中稳定感知人体动作，实现 “按需发力”。例如在汽车装配车间，工人需要频繁弯腰取件、举臂安装，外骨骼需通过动作捕捉判断动作类型，在弯腰时提供腰部支撑力，举臂时辅助肩部发力。

某汽车工厂的实践显示，配备动作捕捉系统的工业外骨骼可使工人腰部受力减少 58%，肩部疲劳度降低 42%，同时装配效率提升 15%。这类场景中，动作捕捉技术需具备抗干扰能力，能在金属环境、粉尘干扰下保持数据稳定 —— 这也是惯性动作捕捉与光学动作捕捉常结合使用的原因。

2.3 特种作业：极端环境下的可靠感知

在消防、太空探索等特种场景，动作捕捉技术面临着更严苛的挑战。消防员穿戴外骨骼在浓烟、高温环境中救援时，光学捕捉易受遮挡影响，此时惯性传感器的抗干扰优势凸显；而宇航员在微重力环境下的动作捕捉，则需要更高精度的位置感知，确保外骨骼与舱内操作的精准配合。

三、技术突破：外骨骼动作捕捉的核心挑战与解决方案

尽管动作捕捉技术已取得显著进展，但在实际应用中仍面临诸多挑战。这些挑战的突破，直接决定了外骨骼机器人的体验上限。

3.1 三大核心技术挑战

实时性与精度的平衡：外骨骼需要毫秒级响应速度，但若过度追求精度可能导致数据延迟，如何在两者间找到平衡点是关键；

多传感器数据融合：单一传感器难以覆盖复杂场景，需通过算法融合光学、惯性等多源数据，消除误差累积；

个性化适配能力：不同身高、体重、运动习惯的用户动作特征差异大，系统需具备自适应学习能力，快速适配不同穿戴者。

3.2 NOKOV 度量系统的技术应对

作为国内光学动作捕捉技术的代表，NOKOV 度量系统针对外骨骼机器人的需求，在技术上实现了多重优化：

高精度与高帧率兼顾：采用自研光学镜头与图像算法，定位精度达 0.1mm，采样率最高支持 500Hz，满足外骨骼实时控制需求；

抗遮挡算法优化：通过多相机交叉验证与运动轨迹预测，减少因肢体遮挡导致的数据丢失，提升复杂动作下的稳定性；

开放接口支持二次开发：提供 SDK 开发包，方便外骨骼研发团队将动作捕捉数据与机器人控制系统无缝对接，加速算法迭代。

在某高校外骨骼机器人研发项目中，团队通过 NOKOV 度量系统的开放接口，将关节角度数据实时传输至外骨骼控制器，使机器人的动作响应延迟从 150ms 降至 80ms，穿戴者的动作跟随体验显著提升。

四、未来趋势：动作捕捉技术如何重塑外骨骼形态？

随着传感器技术、人工智能与材料科学的发展，外骨骼机器人动作捕捉技术正朝着更智能、更轻便、更隐形的方向演进。

4.1 柔性传感器：从 “刚性粘贴” 到 “柔性贴合”

传统动作捕捉依赖刚性传感器或标记点，穿戴舒适性差。未来，柔性电子皮肤、纺织式传感器将逐步替代现有方案，它们可直接集成在外骨骼面料中，甚至编织进衣物，在不影响人体活动的前提下实现动作感知。

4.2 多模态融合：让外骨骼 “看懂” 更 “听懂”

除了运动数据，肌电信号、脑电信号等生理信息将与动作捕捉数据融合。例如，外骨骼可通过肌电信号预判肌肉发力意图，结合动作捕捉的运动轨迹，实现 “意念 + 动作” 的双重控制，响应速度提升至百毫秒级。

4.3 边缘智能：数据处理 “去中心化”

现有动作捕捉数据多依赖云端或本地服务器处理，未来外骨骼将内置边缘计算芯片，实现数据的实时本地化处理，减少延迟的同时提升隐私安全性。NOKOV 度量等企业已开始探索边缘计算与动作捕捉的结合，为外骨骼提供更高效的算力支持。

五、FAQ：关于外骨骼机器人动作捕捉的常见疑问

1.问：动作捕捉系统会限制外骨骼的穿戴灵活性吗？

答：不会。随着传感器小型化与柔性化发展，现代动作捕捉设备（如 NOKOV度量 的微型反光标记点、柔性惯性传感器）体积小、重量轻，不会对人体活动造成明显限制。部分先进系统甚至可实现无标记点捕捉，完全摆脱物理束缚。

2.问：光学动作捕捉在户外场景中能用吗？

答：传统光学系统易受阳光等环境光干扰，户外适用性有限。但 NOKOV度量 等品牌通过特殊波长红外光源与抗干扰算法优化，已推出户外版光学捕捉方案，可在阴天或树荫等场景中稳定工作，拓展了外骨骼的户外应用可能。

3.问：动作捕捉数据的精度越高，外骨骼体验就越好吗？

答：并非绝对。过高的精度可能导致数据冗余，增加处理延迟。外骨骼更需要 “精准且高效” 的动作捕捉 —— 在关键动作节点（如步态切换、发力瞬间）保证高精度，在常规动作阶段优化数据传输效率，实现体验与性能的平衡。

4.问：个人用户未来能买到带动作捕捉的消费级外骨骼吗？

答：随着技术成本下降，消费级外骨骼已逐步落地。例如助老外骨骼、运动康复外骨骼等产品，已集成简化版动作捕捉系统，能实现基础的步态辅助与平衡控制。未来 3-5 年，随着传感器成本进一步降低，消费级产品将更普及。

5.问：NOKOV 度量系统与其他动作捕捉方案相比，最适合外骨骼研发的优势是什么？

答：NOKOV度量 的核心优势在于 “高精度 + 开放性”。其光学捕捉精度满足外骨骼研发的量化分析需求，而开放的 SDK 接口与二次开发支持，能帮助研发团队快速将动作捕捉数据与机器人控制系统对接，加速技术迭代。同时，针对外骨骼场景的抗遮挡优化，也提升了复杂动作下的数据可靠性。
