POE供电高耐压降压恒压芯片H6215L方案48-58V转3.3V2A 12V1A 12V2A

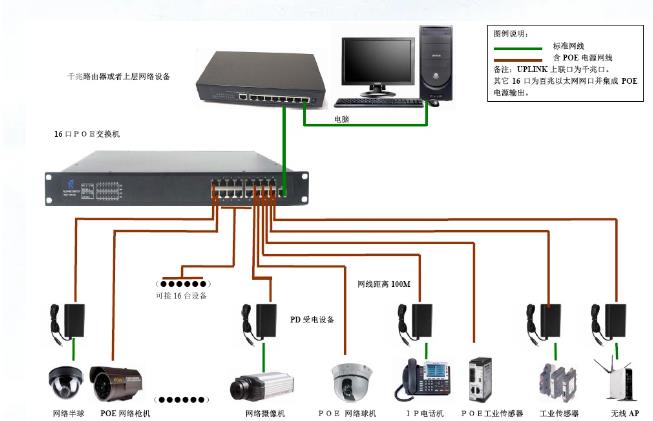

POE (Power Over Ethernet)指的是在现有的以太网Cat.5布线基础架构不作任何改动的情况下，在为一些基于IP的终端（如IP电话机、无线局域网接入点AP、网络摄像机等）传输数据信号的同时，还能为此类设备提供直流供电的技术。POE技术能在确保现有结构化布线安全的同时保证现有网络的正常运作，最大限度地降低成本。

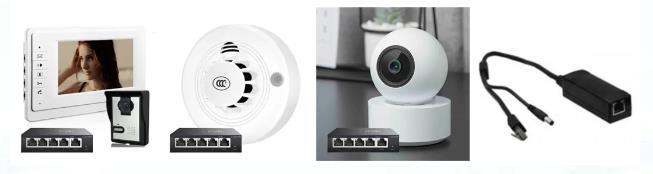

随着POE供电设备的日益普及，一大批采用POE标准的产品相继面市，此类设备通常主要包括IP语音通信(VoIP)电话、网络摄像机和无线接入点(AP)等。POE在商业和工业市场上已得到广泛应用，目前正在进入消费产品市场。

POE供电方案的痛点

POE供电方案典型参数：48-58V转3.3V2A，12V1A，12V2A

特点：目前市场上很多POE供电的方案，耐压不高，不能直接做3.3V输出（需要先降到5V或者12V后面用LDO再次降压，成本很高），且加LDO不能做大电流。针对这些POE应用的痛点，惠海半导体推出高耐压降压恒压芯片H621XL系列，可以满足各类POE供电的应用，同时可以搭配HG160N10LS作为协议MOS管使用。

内置100V高压MOS

典型的2A持续电流及4A峰值瞬间电流

输出电压低至3.3V（典型3.3V/5V/12V输出）

输出线损电压补偿

内置软启动，启动无过冲

高工作转换效率，抗干扰能力强

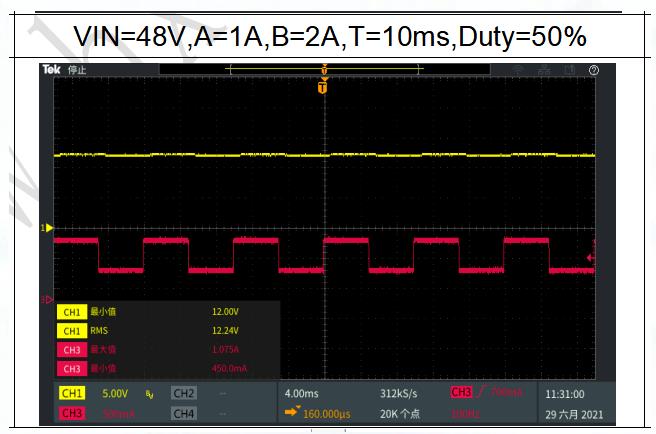

良好的动态响应，输出电压精度高

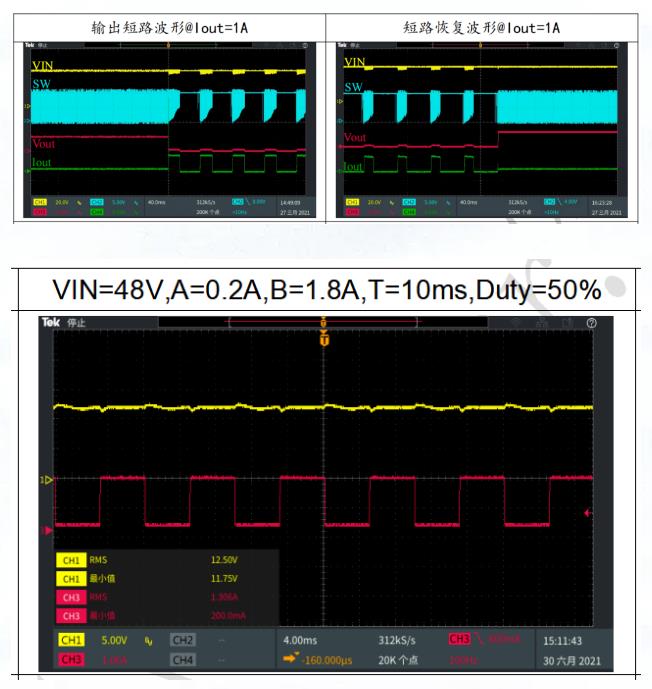

带多种保护功能：过温保护（OTP）开路保护（OVP）短路保护（SCP）过流保护（OCP）

应用指南：6215L 是一款兼容宽压输入范围的开关降压型 DC-DC 控制器，支持输入电压高达 85V。芯片采用固定频率的 PWM 峰值电流模式控制方式，具有超快响应速度及优异线性电压和负载调整率。设定了典型频率 130KHz，轻载时会自动降低开关频率以获得高的转换效率。

H6215L 内部集成了软启动、过流保护、过温保护及输出短路保护等功能，大大的提高系统可靠性。H6215L 还增加了输出线损补偿特性，可以使用在带长线时保证输出 电压的线性度。H6215L 简化供电电路和电压采样电路，现只需极少的外围器件即可达到优异的恒压特性，让系统成本变更低。作为降压式 BUCK 拓补结构，输出电压应小于输入电压。

H6215外围元器件简单，系统应用灵活，转换效率高，系统体积小，内置过温保护、过流保护、短路保护等全套可靠性保护电路，动态响应快。

POE供电方案：

降压恒压芯片H6215L+协议MOS HG160N10LS
