OLT Stick：替代独立OLT设备，赋能开放云化园区网

什么是PON？一句话读懂光纤接入新方式

PON（无源光网络），是一种“去电源、靠光分”的接入架构。它仅凭分光器，就能实现一根光纤服务多个用户，同时支持双向数据传输，带宽高、运维省、扩展强，是目前企业、园区、楼宇全光组网的首选技术。

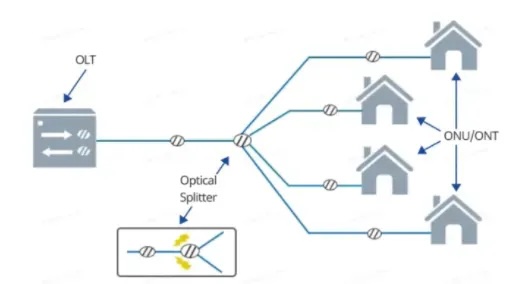

根据无源光网络带宽速率和对称性的不同，目前分为EPON、GPON、XG-PON、XGS-PON几大技术分类。无论是千兆还是万兆系统，一个典型的 PON 网络结构都包括以下几部分：

• OLT（Optical Line Terminal，光线路终端）：执行带宽管理、信号传输和网络控制功能，一方面将来自下行信号转换为光信号，以便通过光纤传输，一方面接收上行流量并将其转换回电信号继续传输
• ODN（Optical Distribution Network，分光网络）：连接 OLT和 AP 的无源分光器高效且低功耗地将信号分配给多个 ONT
• ONT/ONU（Optical Network Terminal/Unit，光网络终端/单元）

OLT Stick：把一整台OLT，装进一个光模块里

GPON OLT Stick 是近期光传输领域的新品。

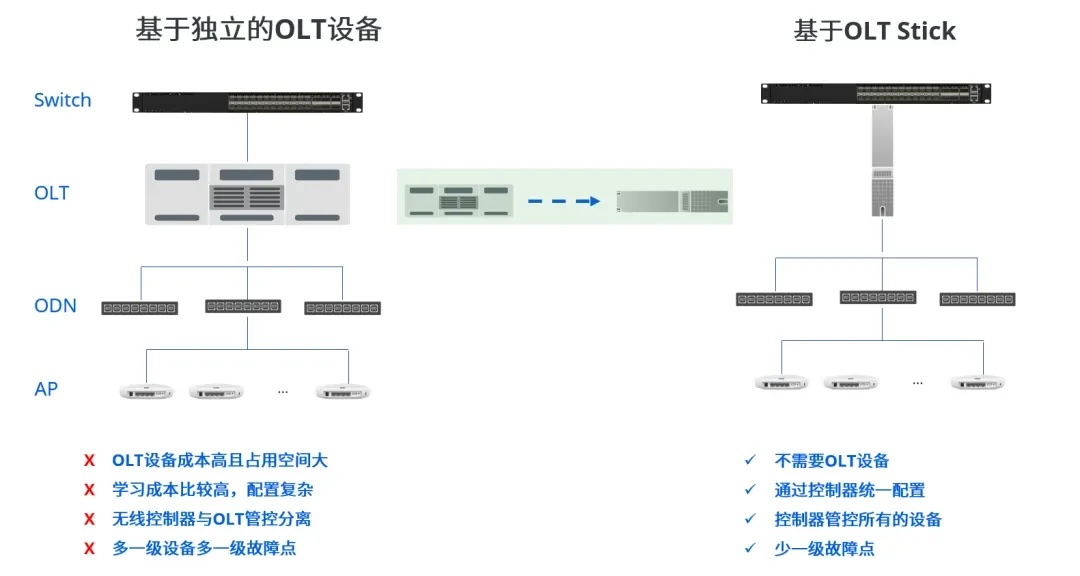

简言之，它将整台OLT设备浓缩到单只SFP封装光模块当中，使之具备了必要的 OLT 功能（例如协议处理和带宽管理），可以直接插入标准以太网交换机的 SFP 端口，即插即用。OLT Stick 不但在功能上可以完全替代 独立的OLT 设备，还将单端口的功耗降至原有的五分之一。

云化全光方案

新一代云化园区全光方案正是采用了 OLT Stick 替代独立的 OLT 设备，通过与我们已有的园区以太网交换机（CX-M系列）和无源分光器灵活组网，为用户提供了一个搭建全光接入的高性能云化园区网的性价比之选。

以下用单台星融元CX206P-24S-M （ 24 个 10G 单光口）设备举例计算可得：

• 每个端口通过 ODN 分光成 8 路，总共可支持最多 （8*24）192 个 AP
• 每个单光口通过 ODN 分光成 16 路，总共可支持最多（16*24） 384 个 AP
• 每个单光口通过 ODN 分光成 32 路，总共可支持最多（32*24） 768 个 AP

中小型组网场景

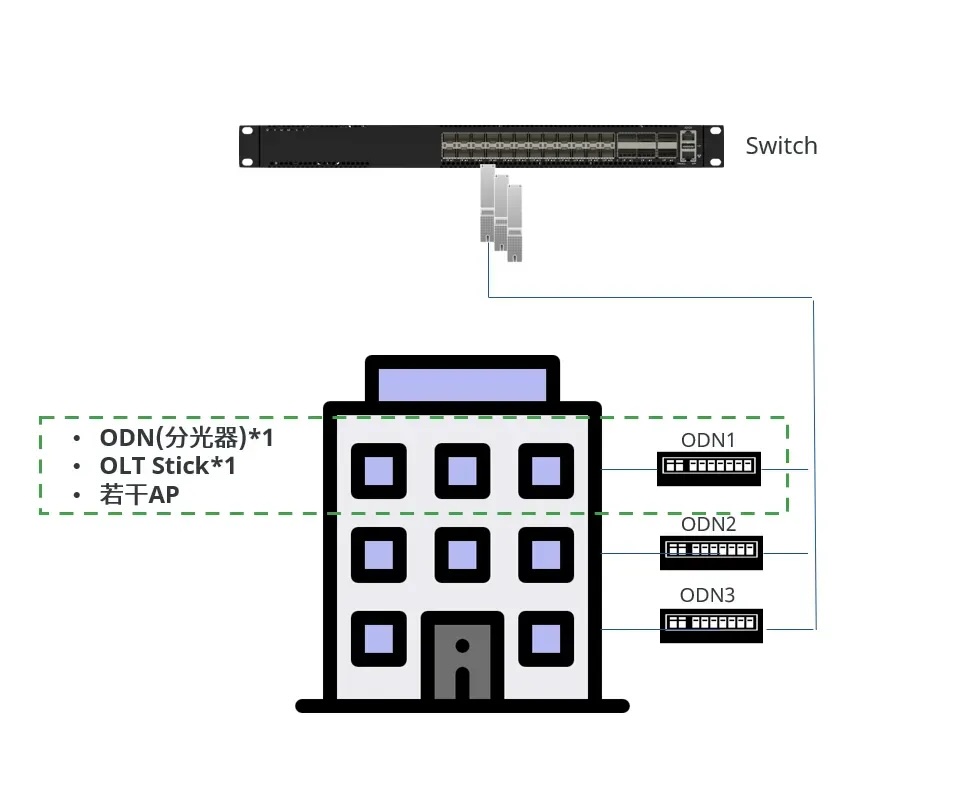

以一栋三层楼房的全光接入网部署为例，每层所需AP的数量不超过单台交换机的接入能力。

采用光方案只需一台交换机、3个OLT stick 和3台ODN（无源分光器），相较于传统方案部署和运营费用可节省 30% 以上。

更大规模的组网需求？

以一个8栋楼，每栋10层的中大型办公园区为例，我们扩展了一对交换机（作为Spine）与8栋楼的交换机（每栋1台，作为Leaf）进行全连接组网。

假设每层楼部署20个AP，每个AP接入30个终端，终端数量约为8 * 10 * 20 * 30 = 48000；Leaf层设备选型考虑到上行链路异常情况下需路由表项充足，推荐使用CX206P-24S-M（支持64K大路由表)，Spine设备规格为32*100G，提供充足带宽和扩展能力。

采用两种不同接入方案所需网络设备清单对比如下，两者各有其适用场景:

• 全光接入（侧重南北向流量）：Spine设备2台，Leaf交换机8台，分光器+OLT stick各80个，AP*1600
• PoE接入（侧重东西向流量）：Spine设备2台，汇聚层设备8台，Leaf交换机80台，共90台交换机，AP*1600

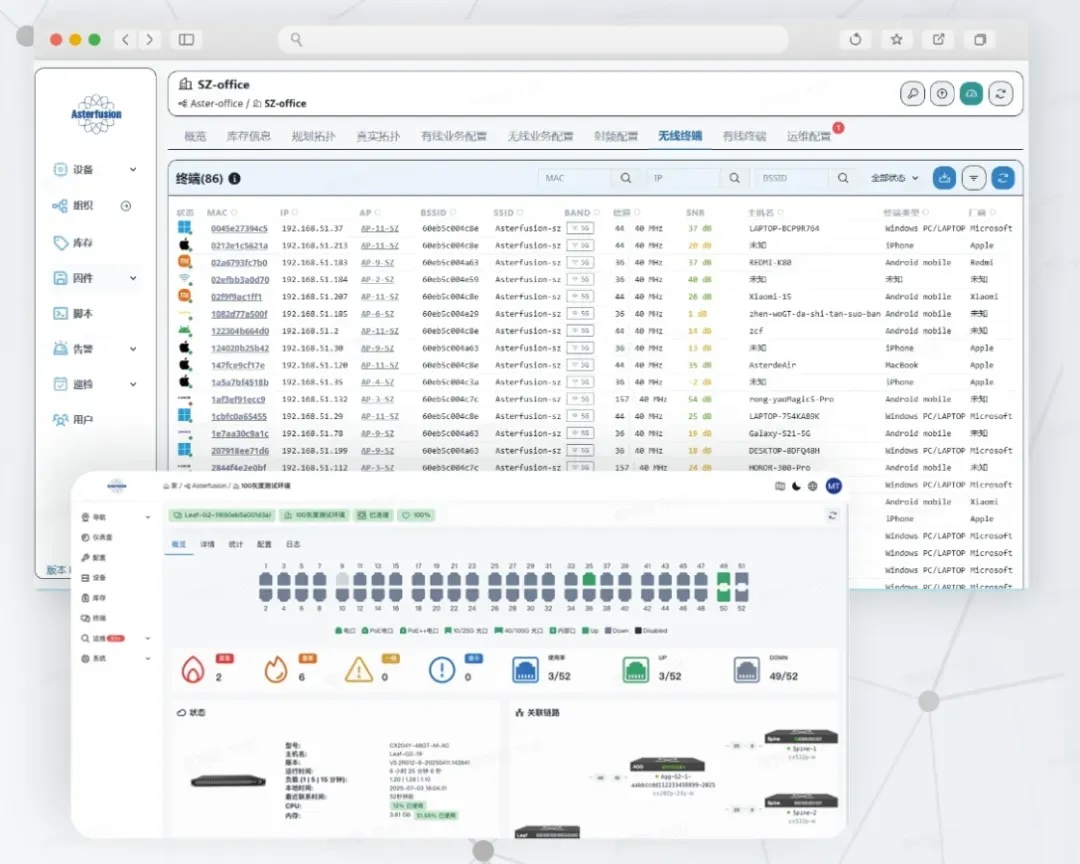

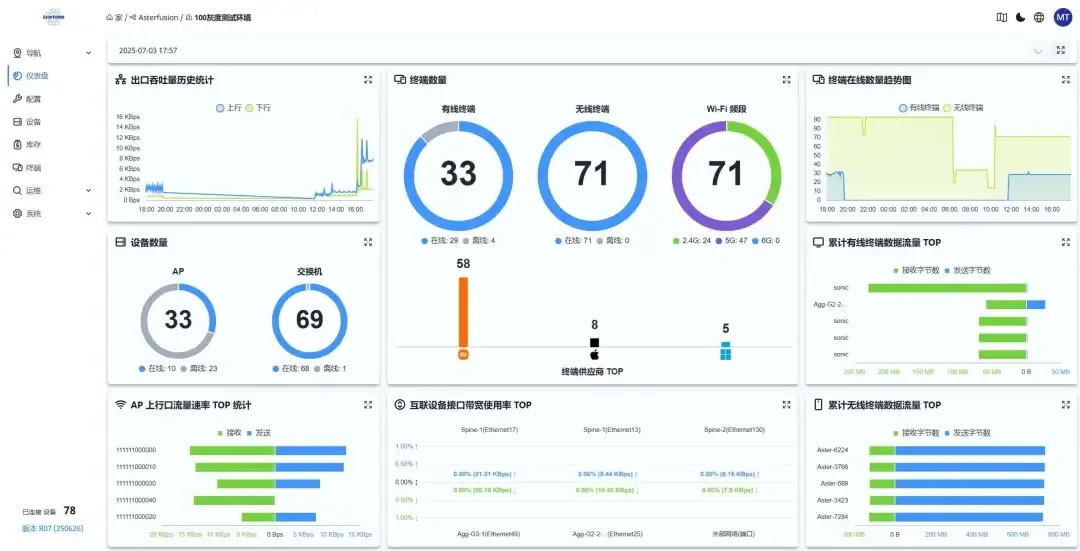

全光接入方案与星融元的标准云化园区方案相比，仅仅改变了Leaf层交换机之下的接入网络类型（从标准的1G/2.5G/10G以太网接入改造为无源光纤网络），保留了精简高效的底层网络设计和云化后的超大规模无线漫游能力，并且依旧可以通过ACC控制器实现自动化部署、有线无线统一管理等实用运维功能。
