芯片测试座接触与应力参数对芯片测试可靠性的影响

一、核心接触参数解析：决定测试信号 / 电流传输可靠性

接触参数是测试座与芯片引脚 “有效连接” 的关键指标，直接影响测试数据的准确性与一致性，德诺嘉电子通过材料与结构设计，实现了接触参数的精准控制。

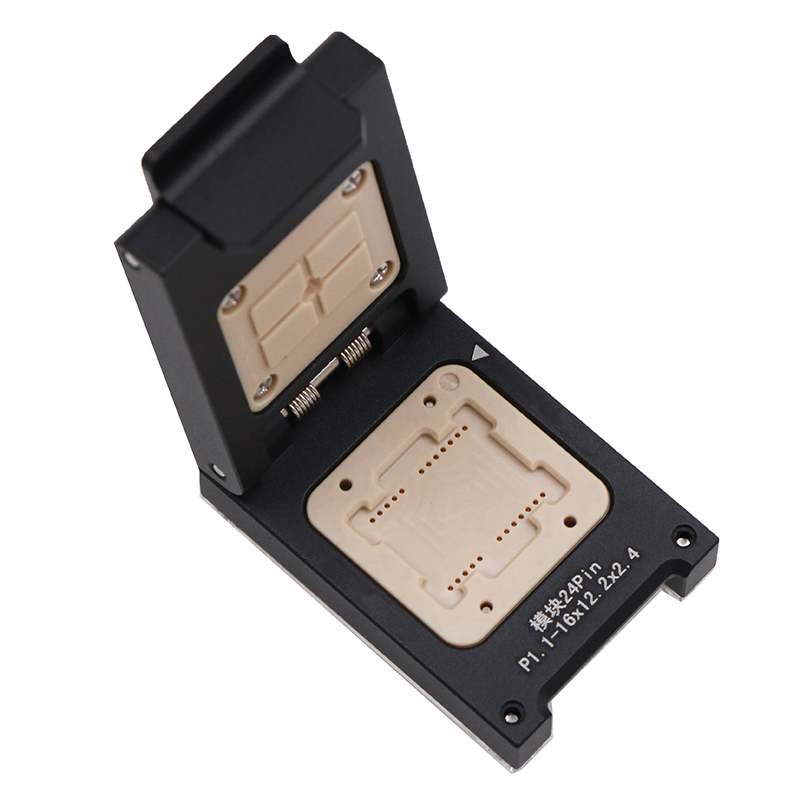

德诺嘉电子芯片测试座接触与应力参数对芯片测试可靠性的影响

1. 接触电阻：信号传输的 “基础门槛”

定义与影响：指测试座探针与芯片引脚接触时的电阻值，需控制在极低范围（通常＜100mΩ），否则会导致信号衰减、电流损耗，甚至误判芯片性能（如功率器件的导通电阻测试偏差）。

德诺嘉技术方案：

探针材料：采用高导电铍铜合金（导电率＞45S/m），表面镀 20-50μm 硬金（金层纯度 99.99%），降低氧化风险，使单 pin 接触电阻稳定在30-50mΩ（常规封装如 QFN/BGA），车规级测试座更可低至20mΩ 以下。

结构优化：专利 “尖点接触” 探针设计（针尖曲率半径 5-10μm），减少接触面积的同时提升电流密度，在 1A 持续电流下，接触电阻波动≤5mΩ（行业平均为 10-15mΩ）。

应用验证：在消费电子快充芯片（如 PD3.1 协议芯片）测试中，德诺嘉测试座的低接触电阻使电流测试精度达 ±1%，满足快充芯片动态电流调节（0-5A）的严苛需求。

2. 接触压力：平衡 “有效接触” 与 “芯片保护”

定义与影响：探针施加于芯片引脚的压力（单位：g/pin），压力过低会导致接触不良（电阻骤升），过高则会压伤芯片焊球 / 引脚（如 BGA 焊球塌陷、WLCSP 凸点破损）。

德诺嘉分级设计：

常规封装（QFN/QFP）：接触压力8-15g/pin，适配 0.5-1.0mm 引脚间距，避免引脚形变；

精密封装（LGA/WLCSP）：采用 “柔性探针” 结构，压力降至5-8g/pin，配合探针头部的弹性缓冲层（如聚酰亚胺涂层），保护 100μm 以下的微小凸点；

车规大电流封装（如 IGBT 模块）：压力提升至20-30g/pin，确保 3A 以上持续电流下的稳定接触，同时通过探针弹性系数优化（15-20N/m），避免长期测试导致的压力衰减（10 万次插拔后压力保留率＞90%）。

关键角色：在德诺嘉为某车厂定制的 SiC MOSFET 测试座中，精准的接触压力设计使芯片焊球损伤率从行业平均 0.2% 降至0.03%，测试良率提升 2 个百分点。

3. 接触稳定性：应对复杂测试环境的 “核心能力”

定义与影响：指在温度循环、振动、插拔次数等环境下，接触电阻的波动范围，若稳定性差，会导致测试数据重复性低（如同一芯片多次测试结果偏差＞5%）。

德诺嘉保障措施：

温度适应性：采用 “CTE 匹配” 探针座（陶瓷 + 金属复合基材，CTE 6-8ppm/℃），在 - 55℃~150℃宽温域内，接触电阻波动≤8mΩ（传统测试座为 15-20mΩ）；

抗振动性：探针采用 “双支点固定” 结构，在 20G 振动环境下（车规测试标准），动态接触电阻波动≤3mΩ；

耐久性：探针插拔寿命达10 万次（行业平均 5 万次），10 万次后接触电阻增幅＜15%，满足芯片量产测试的长期需求。

应用场景：在工业控制 MCU（如 QFP128 封装）的高温老化测试中，德诺嘉测试座的接触稳定性使 1000 小时老化测试的误判率从 0.5% 降至0.08%。

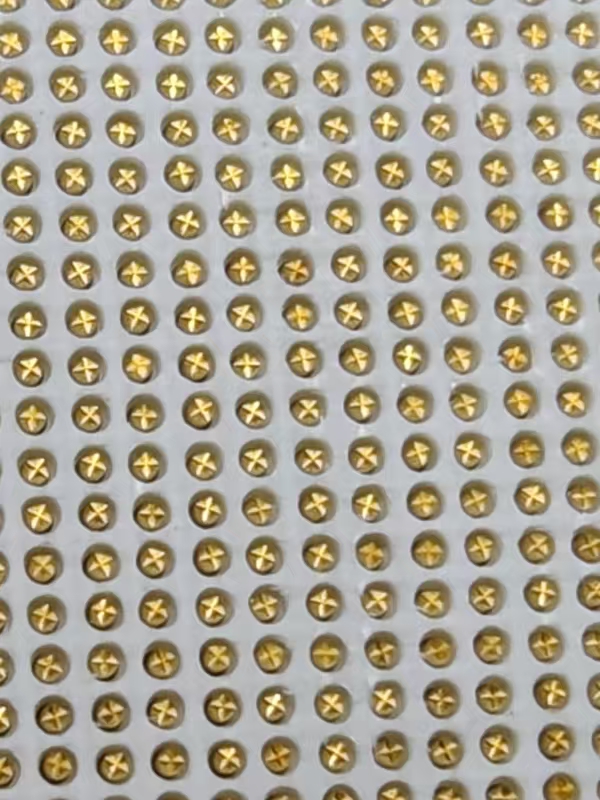

德诺嘉电子芯片测试座接触与应力参数对芯片测试可靠性的影响

二、关键应力参数解析：避免芯片与测试座结构损伤

应力参数是测试座 “兼容芯片封装” 与 “保障长期可靠性” 的核心，德诺嘉通过应力控制，既避免芯片因应力过大损坏，也防止测试座自身形变失效。

1. 机械应力：控制 “接触力度” 与 “结构形变”

核心类型与风险：

探针针尖应力：针尖与芯片引脚的局部压力，过高会导致引脚压痕（如 QFP 引脚变形）、焊球开裂（BGA 封装）；

基板应力：测试座基板因安装或温度变化产生的形变，会导致探针阵列偏移，影响接触精度；

封装适配应力：测试座与芯片封装的尺寸偏差（如引脚间距误差）导致的挤压应力，易损坏异形封装（如 3D IC）。

德诺嘉应力控制方案：

针尖应力优化：通过有限元仿真设计针尖形状（如圆弧形、楔形），将针尖局部应力控制在50-80MPa（芯片引脚耐受极限通常为 100MPa），例如 WLCSP 测试座的针尖应力仅45MPa，避免凸点破损；

基板应力补偿：采用 “柔性基板” 设计（如聚酰亚胺基材），基板弯曲形变≤0.1mm（100mm 边长），配合定位销精准对齐，探针阵列偏移量＜0.05mm；

封装自适应：针对异形封装（如堆叠 BGA），开发 “可调节探针座”，通过微调探针高度（±0.2mm），消除封装尺寸偏差导致的挤压应力，适配公差 ±0.1mm 的芯片。

关键价值：在 3D IC 芯片测试中，德诺嘉的机械应力控制使芯片封装破损率从 0.3% 降至0.02%，满足高端芯片的精密测试需求。

2. 热应力：解决 “温度差异” 导致的结构失效

产生原因与影响：测试过程中（如高温老化、功率测试），芯片与测试座因材料不同产生热膨胀差异（CTE 不匹配），导致热应力，长期会引发探针松动、基板开裂，甚至芯片焊球脱落。

德诺嘉热应力优化：

CTE 匹配设计：测试座各部件 CTE 严格匹配 —— 探针（铍铜，CTE 16ppm/℃）、基板（陶瓷 + 铜复合，CTE 7ppm/℃）、芯片（硅，CTE 3.5ppm/℃），通过中间过渡层（如镍合金，CTE 12ppm/℃）缓解热膨胀差异，在 150℃高温下，热应力较传统设计降低40%；

热应力分散：探针座采用 “蜂窝状镂空结构”，减少热传导面积，同时允许局部微小形变，分散集中热应力，避免基板开裂；

动态热应力监测：高端测试座集成微型压力传感器，实时监测热应力变化（精度 ±2MPa），当应力超过阈值（如 80MPa）时，自动调整测试温度或接触压力，避免损伤。

应用验证：在车规级 IGBT 模块（175℃高温测试）中，德诺嘉测试座的热应力控制使模块焊球脱落率从 0.15% 降至0.01%，满足 AEC-Q100 Grade 2 的可靠性要求。

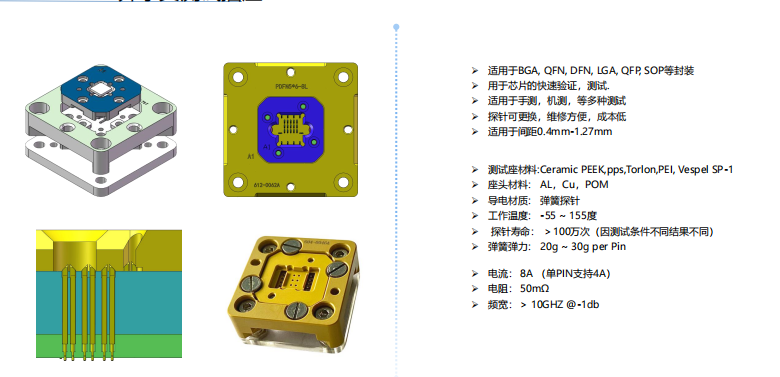

德诺嘉电子芯片测试座接触与应力参数对芯片测试可靠性的影响

三、德诺嘉电子的关键角色：参数协同优化的实践者

参数平衡计：不同于行业单一参数优化，德诺嘉通过 “接触电阻 - 压力 - 应力” 协同设计，例如在大电流测试座中，既将接触电阻控制在 20mΩ 以下，又通过探针弹性结构使接触压力稳定在 25g/pin，同时将热应力降至 50MPa 以内，实现 “低电阻、高稳定、低损伤” 的三重目标；

定制化参数适配：针对不同芯片类型（如消费电子、车规、工业），提供参数定制服务 —— 例如为医疗影像芯片（低应力需求）设计接触压力 5g/pin、热应力 30MPa 的测试座，为车规功率芯片（高稳定需求）设计接触电阻 15mΩ、插拔寿命 15 万次的方案；

测试场景落地：在德诺嘉的典型应用中，接触与应力参数的优化直接提升测试效率 —— 如新能源汽车 BMS 芯片测试，通过接触稳定性提升（波动≤3mΩ），测试时间缩短 20%；通过热应力控制（≤50MPa），芯片复测率从 1.2% 降至 0.1%。

德诺嘉电子芯片测试座接触与应力参数对芯片测试可靠性的影响

接触与应力参数的核心价值

芯片测试座的接触参数决定 “测试准确性”，应力参数决定 “测试安全性与耐久性”，二者共同构成测试可靠性的基础。德诺嘉电子通过材料创新（铍铜探针、CTE 匹配基板）、结构优化（尖点接触、柔性基板）、动态监测（应力传感器），实现了接触与应力参数的精准控制，其技术方案不仅适配多类型芯片封装（QFN/BGA/WLCSP/3D IC），更满足消费电子、车规、工业等多场景的严苛测试需求，为芯片测试的 “高精度、高可靠、高效率” 提供了关键支撑。
