前 言
创龙科技研发的评估板需配套专项开发案例实现功能开发。为助力开发者快速上手，本文提供 Linux 与 Python 两类开发案例，详细讲解各案例功能、硬件连接、操作命令及关键代码，同时说明案例编译与运行环境配置要点，帮助开发者高效完成评估板应用开发与功能验证。
如需重新编译Linux常用开发案例，请先参考《Debian系统使用手册》文档正确安装、编译LinuxSDK，构建适配评估板的交叉编译工具链。然后将对应案例src目录拷贝至Ubuntu工作目录下，在src目录执行如下命令配置交叉编译工具链，并执行make命令进行案例编译。编译完成后，将在当前目录下生成可执行文件。
Host# export PATH=/home/tronlong/RK3588/rk3588_linux_release_v1.2.1/extra-tools/gcc-linaro-10.2.1-2021.01-x86_64_aarch64-linux-gnu/bin:$PATH
Host# make CC=aarch64-linux-gnu-gcc
Linux常用开发案例
led_flash案例
案例功能
本案例通过向评估底板用户可编程指示灯LED设备节点反复交替写入1、0数值，实现LED闪烁效果。LED点亮与熄灭时间均为0.5s。
程序流程如下图所示。
LED设备节点为"/sys/class/leds/user-ledX/"目录下的brightness。
操作说明

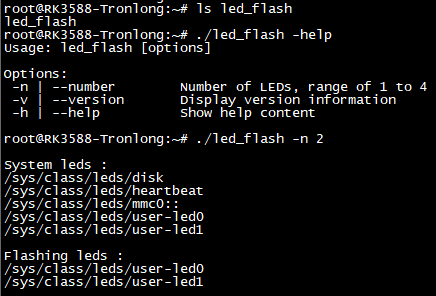

将本案例bin目录下的可执行程序led_flash拷贝至评估板文件系统，并在可执行程序所在目录执行如下命令运行程序，即可看到评估底板LED以0.5s的时间间隔进行闪烁。同时，串口终端打印系统全部LED设备信息和程序当前控制的LED设备信息。
Target# ./led_flash -help
Target# ./led_flash -n 2
关键代码
（1）预定义LED数组。程序由此数组获取LED信息，数组信息必须为系统已有LED信息，否则程序运行报错。

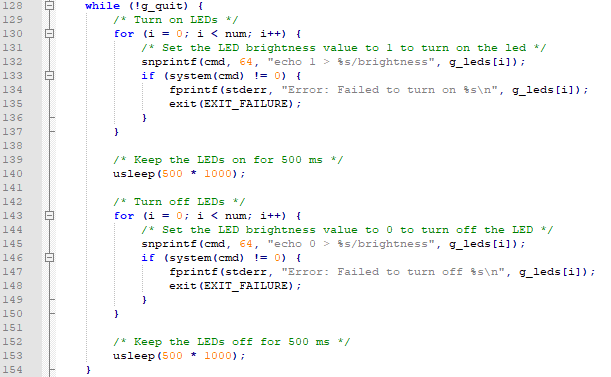

（2）LED亮灭操作和时间间隔。
key_demo案例
案例功能
本案例通过监听用户输入按键USER1(KEY4)、USER2(KEY5)的状态，检测按键事件。

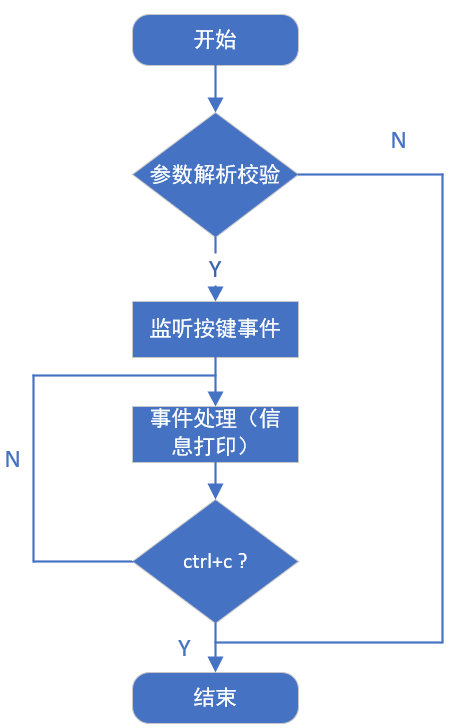

案例将获取按键事件后进行按键键值匹配，再进行事件处理，程序流程如下图所示。
操作说明

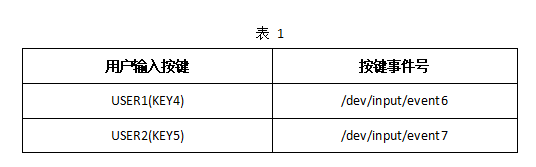

本次测试以用户输入按键USER1(KEY4)示例进行测试，如需测试用户输入按键USER2(KEY5)，请修改对应的设备节点。

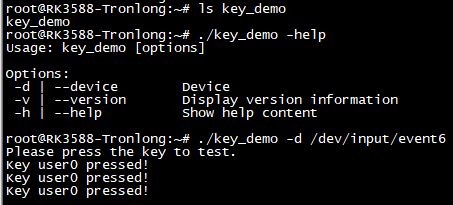

将本案例bin目录下的可执行程序key_demo拷贝至评估板文件系统，在可执行程序所在目录执行如下命令运行程序，串口终端将打印提示信息。再按下评估板用户输入按键USER1(KEY4)，程序将检测到按键事件，并打印按键状态信息。
Target# ./key_demo -help
Target# ./key_demo -d /dev/input/event6
关键代码
（1）定义按键。

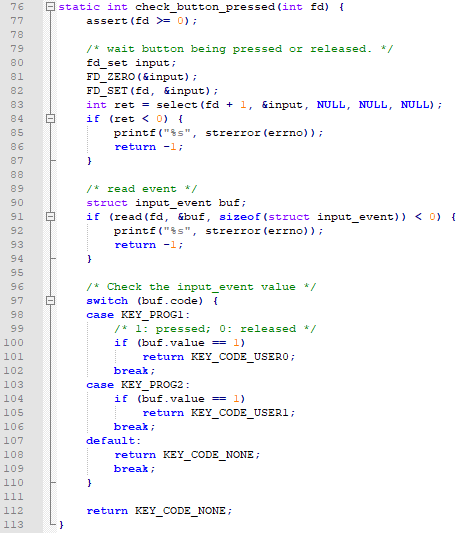

（2）监听按键事件。
（3）循环监听。
can_echo案例
案例功能
本案例实现通过绑定一个CAN总线接口用于接收数据，当CAN端口接收到数据后，将数据重新发送到CAN总线接口。

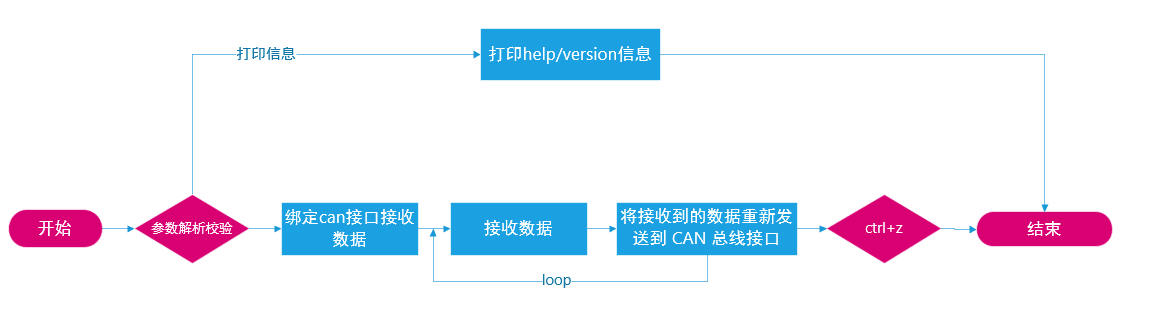

程序流程如下图所示。
操作说明
请使用USB-CAN分析仪（型号：广成科技USBCAN-II FD）连接评估板CAN0 SPI0或CAN1 SPI0任一接口至PC机USB接口，硬件连接如下图所示。
本次测试以CAN0 SPI0接口（设备节点为：can0）为例进行演示。如需测试CAN1 SPI0接口，请将设备节点修改为can1。
评估板CAN0 SPI0接口与USB-CAN分析仪的连接关系如下表所示。

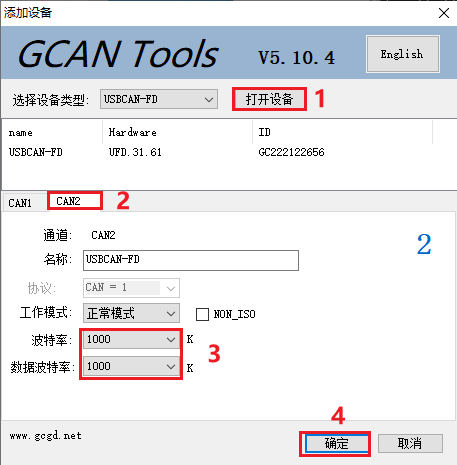

请参照《调试工具安装》文档安装GCAN Tools调试软件。在PC端打开GCANTools软件，选择设备类型，然后点击“打开设备”。根据USB-CAN分析仪实际硬件连接，选择CAN1或CAN2。等待软件检测到设备后，设置波特率为"1000K"，然后点击“确定”，如下图所示。

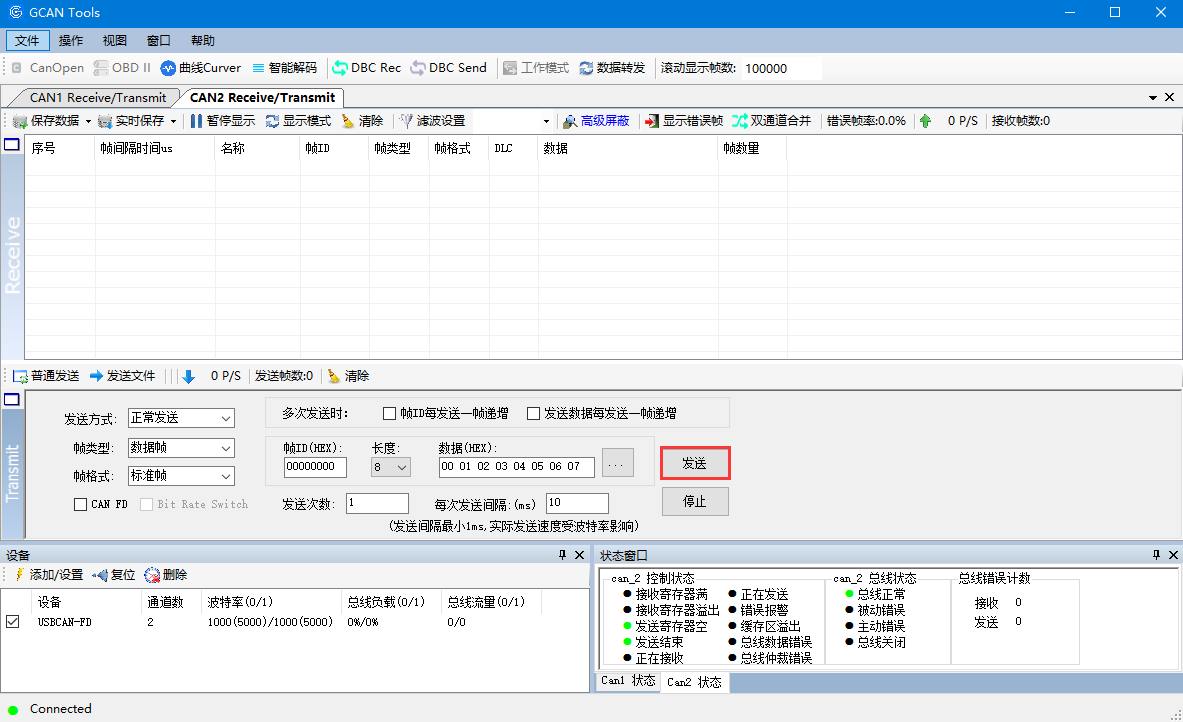

进入GCAN Tools软件发送界面，取消"CAN FD"选项，USB-CAN分析仪连接成功后将会显示Connected状态，如下图所示。
评估板启动进入评估板文件系统，执行如下命令配置CAN0 SPI0接口波特率为1Mbps，并启动CAN0总线。
Target# ip link set can0 down
Target# ip link set can0 type can bitrate 1000000
Target# ip link set can0 up

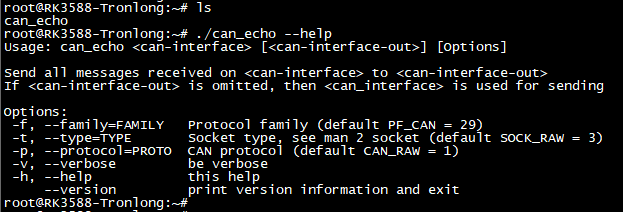

将本案例bin目录下的可执行程序can_echo拷贝至评估板文件系统，进入可执行程序所在目录，执行如下命令查看程序参数信息。
Target# ./can_echo --help

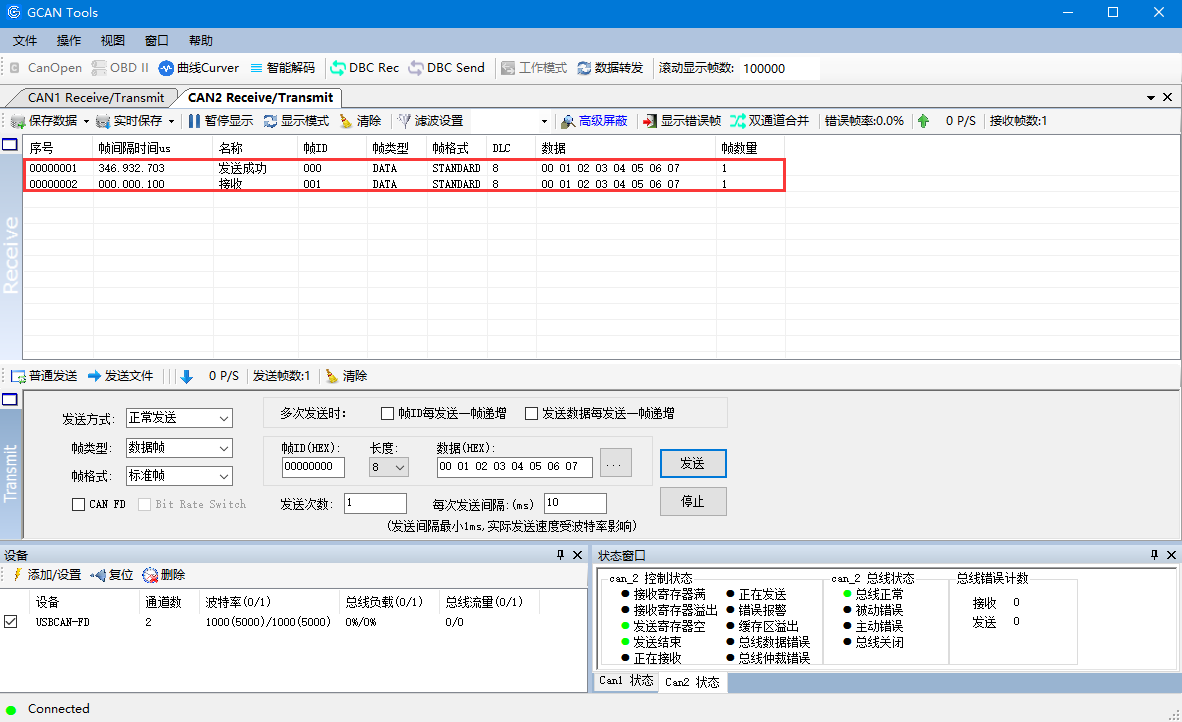

执行如下命令绑定CAN SPI0接口，并接收由GCAN Tools发出的数据，然后将接收到的数据重新发送出去。在GCAN Tools中输入数据并点击发送按钮，可看到有两帧数据，一帧是发送数据，另一帧是接收数据。

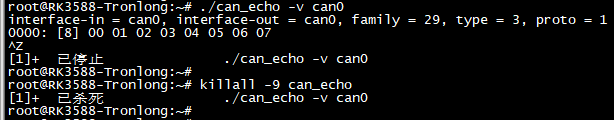

Target# ./can_echo -v can0
可按"Ctrl + Z"暂停程序，并执行如下命令退出程序。
Target# killall -9 can_echo
关键代码

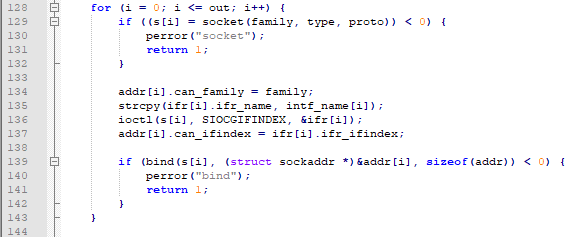

（1）使用socket监听CAN接口。

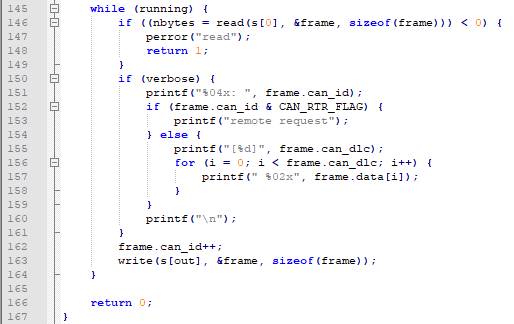

（2）将从CAN接口接收到的数据重新发送出去。
tcp_udp案例
案例功能
本案例主要实现客户端(client)与服务端(server)的文本数据相互收发功能。本案例包含4个程序：
（1）tcp_server：TCP服务端测试程序。
（2）tcp_client：TCP客户端测试程序。
（3）udp_server：UDP服务端测试程序。
（4）udp_client：UDP客户端测试程序。

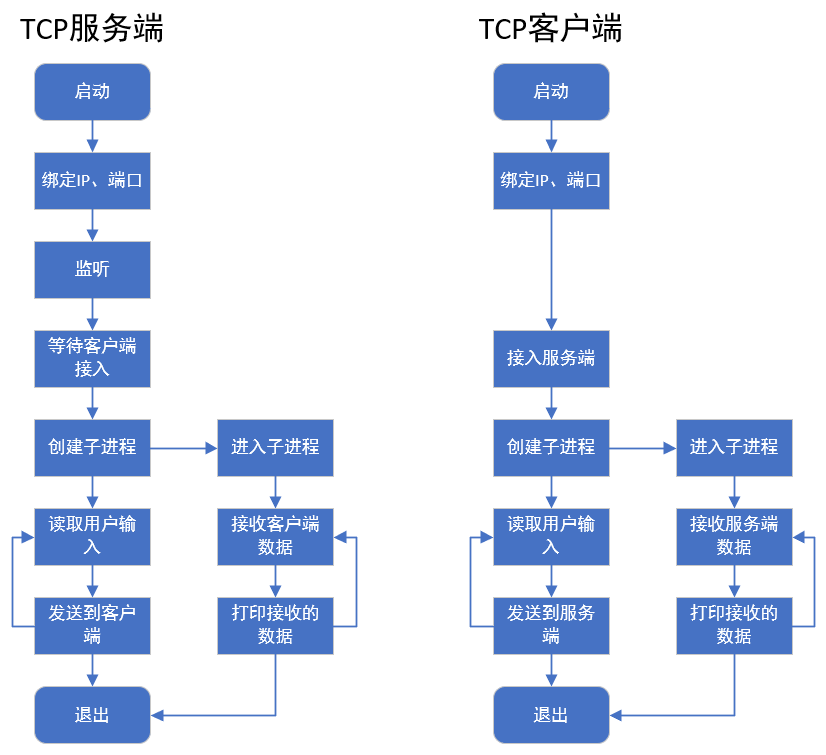

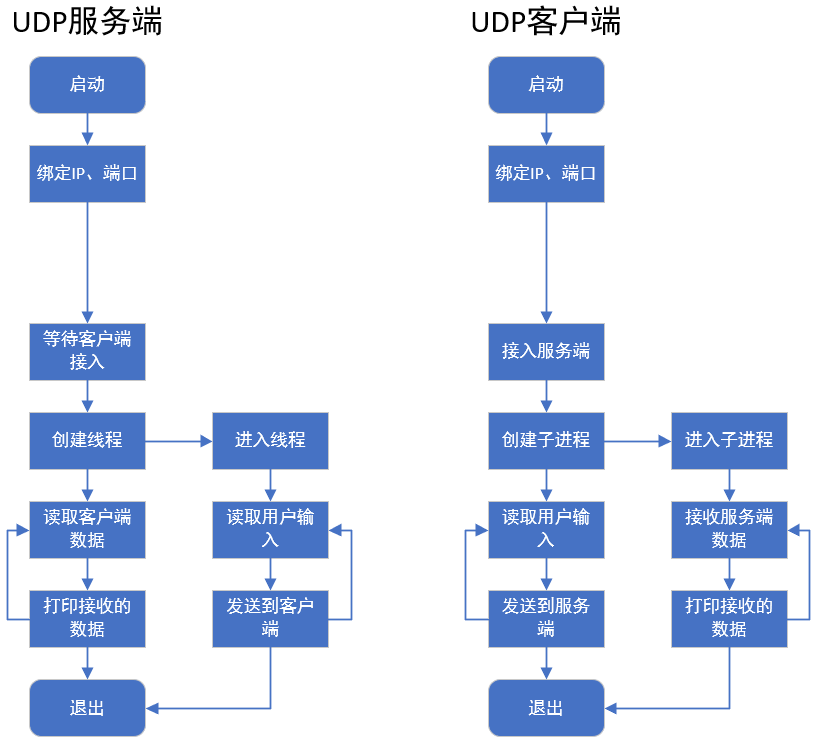

程序流程如下图所示。
服务端和客户端程序均可在评估板、PC机Ubuntu系统上运行。本章节采用评估板本地回环测试，即服务端与客户端程序均在评估板上运行，通过127.0.0.1进行本地回环测试，无需经过路由器。案例bin目录下的4个文件均为ARM端可执行程序。
操作说明
将本案例bin目录下的4个可执行程序拷贝至评估板文件系统。
在Ubuntu中执行如下命令使用OpenSSH登录评估板文件系统，如下图所示。
Host# sudo ssh root@192.168.13.19 //192.168.13.19为评估板IP地址，请根据实际情况修改
（1）TCP通信测试
在可执行程序所在目录执行如下命令，分别在评估板运行TCP服务端和客户端程序。2233为服务端程序指定的端口号，客户端程序端口号参数需与服务端程序一致。
Target# ./tcp_server 2233 //TCP服务端命令
Host# ./tcp_client 127.0.0.1 2233 //TCP客户端命令

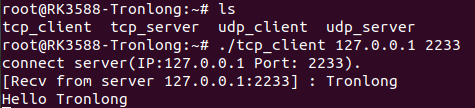

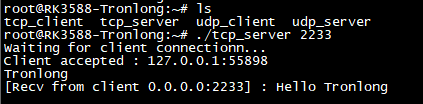

程序执行后，客户端将会连接服务端。在服务端(Target)输入字符串"Tronlong"，按下回车键即可在客户端显示对应内容。在客户端(Host)输入字符串"Hello Tronlong"，按下回车键即可在服务端显示对应内容，如下图所示。
（2）UDP通信测试
在可执行程序所在目录执行如下命令，分别在评估板运行UDP服务端和客户端程序。2233为服务端程序指定的端口号，客户端程序端口号参数需与服务端程序一致。
Target# ./udp_server 2233 //UDP服务端命令
Host# ./udp_client 127.0.0.1 2233 //UDP客户端命令
程序执行后，客户端将不会自动连接服务端。服务端在收到客户端信息前无法得知客户端的存在，因此需要客户端先向服务端发送信息。
在客户端(Host)输入字符串"Tronlong"，按下回车键即可在服务端显示对应内容。在服务端(Target)输入字符串"Hello Tronlong"，按下回车键即可在客户端显示对应内容，如下图所示。

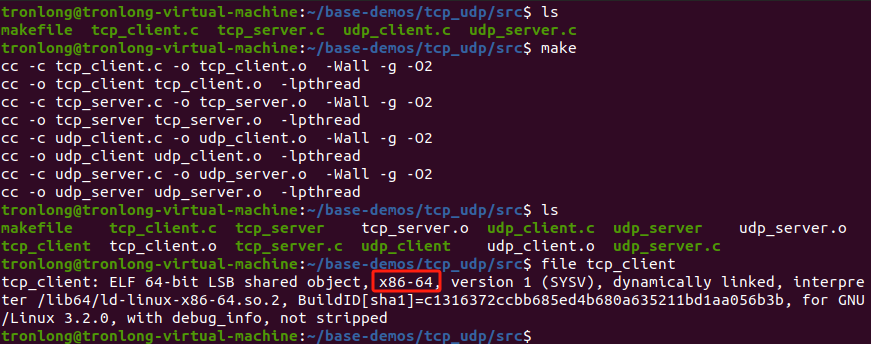

如需在PC机Ubuntu系统运行服务端或客户端程序，请将案例src源码目录拷贝至Ubuntu工作目录。进入源码目录后执行make命令，即可在当前目录下生成x86端可执行程序。在不同终端运行服务端或客户端程序的命令类似，但127.0.0.1需使用服务器IP地址替代。
Host# make
关键代码
以TCP通信程序为例。
（1）tcp_client.c
注意源码中的struct sockaddr_in、socket、connect、fgets、send、recv等数据结构和系统调用的使用。
（2）tcp_server.c
注意源码中的struct sockaddr_in、socket、connect、fgets、send、recv、bind、listen、accept等数据结构和系统调用的使用。
由于篇幅过长等原因，部分内容均不逐一展示，如需获取完整版详细资料，请关注创龙科技微信公众号或官网，或者评论区留言，感谢您的支持！
