惠海 H5028L+H5449L+H5031 支持48V 60V 80V 降 3.3V 5V 9V 12V电动车/摩托车整车芯片解决方案

电动车/摩托车凭借低碳环保与短途出行便捷的双重优势，应用场景十分广泛。惠海半导体为电动车/摩托车厂商提供一站式芯片解决方案，覆盖前大灯IC、大功率车灯IC、爆闪灯IC、仪表盘IC、GPS定位器供电IC、电动车控制器IC、手机快充IC、防盗器IC、MOS管等选型，为客户提供高性能产品，打造优质的使用体验；另一方面协助降低成本、凸显价格优势，增强市场竞争力。

电动两轮车系统框图：

车灯方案

（方案一）前照灯

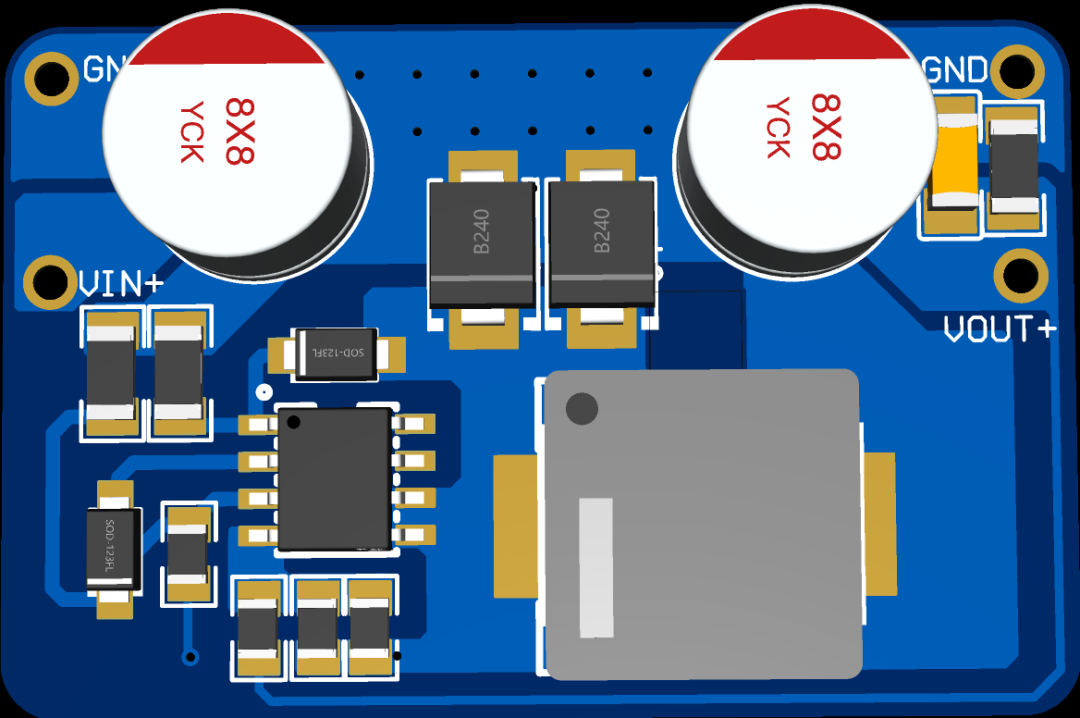

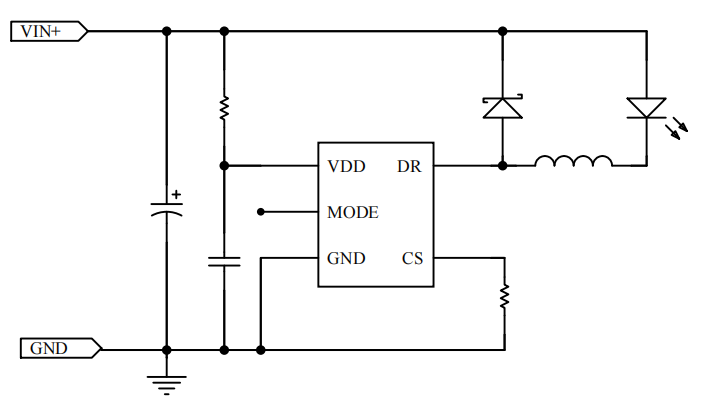

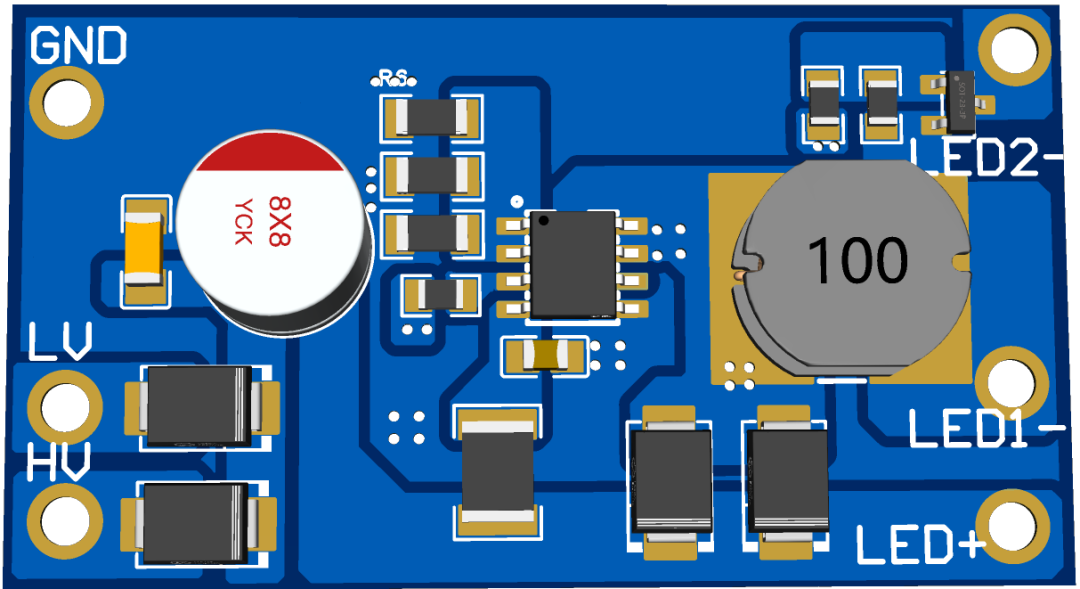

电动车/摩托车的主灯一般是指前照灯，包括远光灯和近光灯。远光灯通常用于在夜间或视野不良的条件下，提供更远的照明范围。近光灯则用于在视野较好的条件下，提供近距离的照明。 H5028L车灯芯片介绍： H5028L是一款8-90V宽压输入范围的开关降压型车灯驱动芯片。芯片采用平均电流模式控制方式，具有优异负载调整率和线性调整率等特性。它内部还集成了过温保护功能，工作环境温度过高时可降低输出电流以提高系统可靠性。

H5028L芯片优势： ★8-90V宽输入范围，1.5A电流 ★平均电流检测模式，电流精度高 ★高效率可达95%以上 ★良好的线性调整率和负载调整率 ★过温保护、短路保护 ★高低亮、远近光、高性价比 ★可兼容12V 24V 48V 60V 72V 80V转9V 的车灯应用 其他应用： 直流或交流输入LED驱动器、RGB背光LED驱动、电动自行车照明、大功率LED照明、汽车照明等。

（方案二）大功率+温控

H5449L车灯芯片介绍：

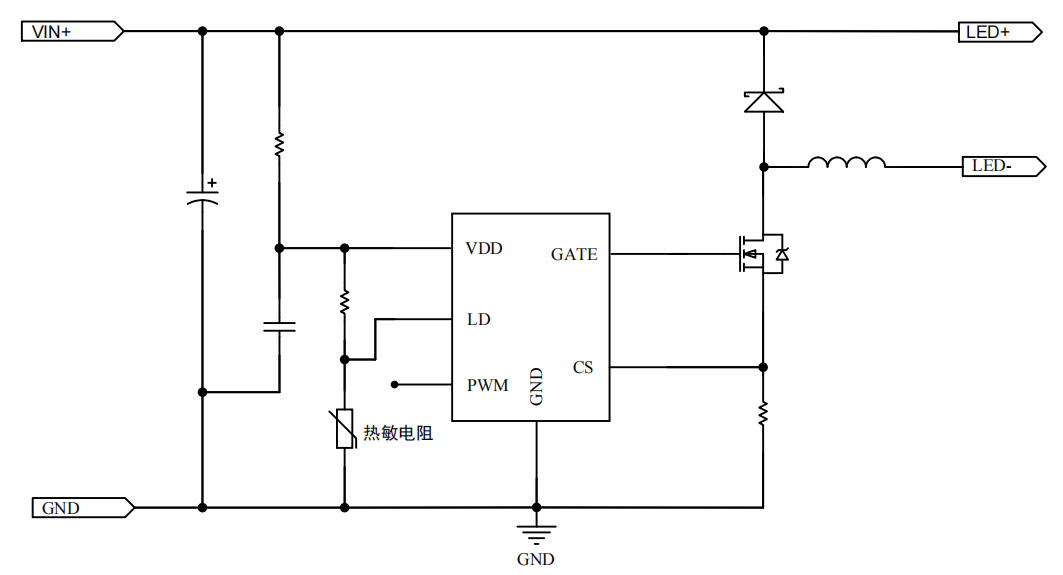

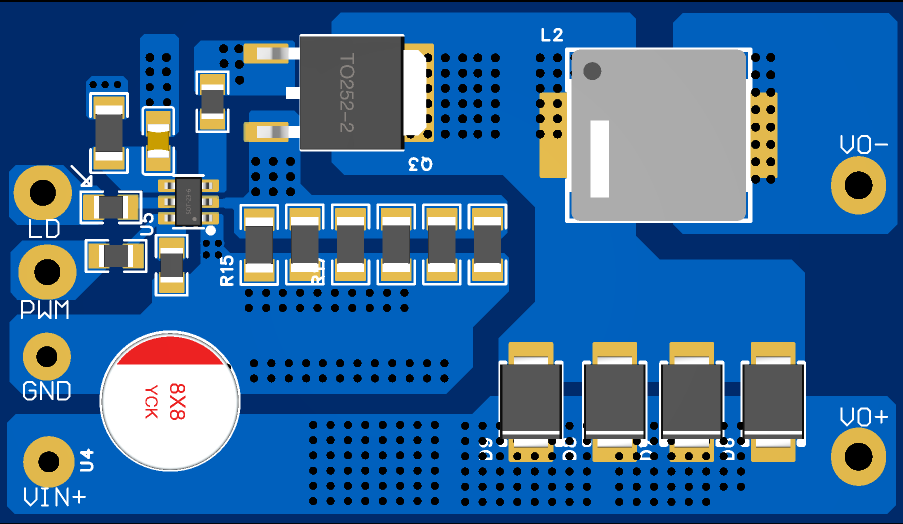

H5449L是一款外围电路简单的多功能平均电流型LED恒流驱动器，适用于5-85V电压范围的非隔离式恒流LED驱动领域。芯片集成了PWM调光模式和模拟调光方式，可实现温控功能，最大电流8A，可做大功率。

H5449L芯片优势：

★5-85V宽输入范围，输出电流8A，可做大功率

★PWM+模拟无频闪调光，可做温控功能

★集成短路保护和过温保护

★外围电路简单，低成本

★可兼容12V 24V 48V 60V 72V 80V转9V 的车灯应用

其他应用：

智能调光照明、电瓶车照明，汽车照明、LCD背光驱动及洗墙灯、景观LED点光源、商业照明、建筑照明、强光手电筒，警示灯、MR-16LED灯等。 （方案三）爆闪刹车灯

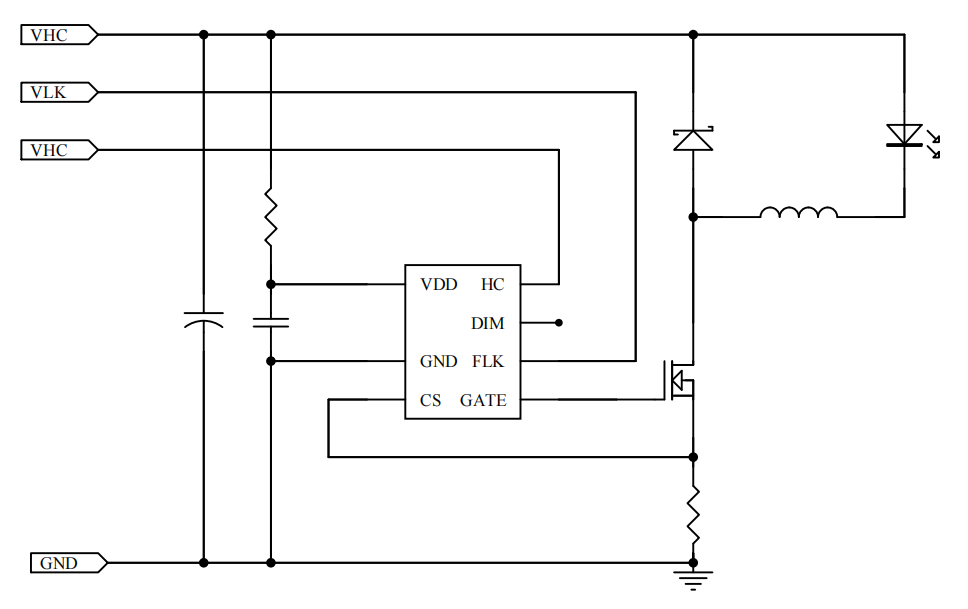

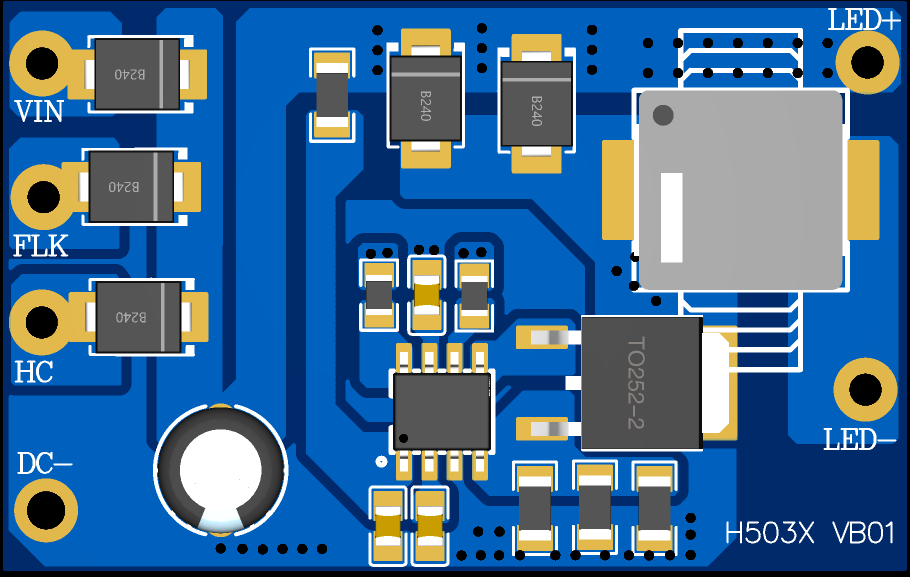

H5031爆闪车灯芯片介绍： H5031不仅支持常规的常亮模式，还具备强制爆闪功能，只需给FLK脚施加高电平即可实现。同时，通过HC脚的高低电平设置，可以轻松切换高亮与低亮模式，满足不同场景下的使用需求。此外，H5031还支持PWM调光和线性调光两种调光方式，DIM脚串接热敏电阻，可做温控，保护芯片和LED，防止过热损坏。

H5031芯片优势： ★3.6-85V宽压输入，输出5A大电流 ★集爆闪、高低亮、远近光一体 ★支持PWM和线性调光，可加热敏电阻做温控 ★外围简洁、高性价比、皮实耐抗 ★带过温保护、93%以上的高转换效率 ★可兼容，电动车前装的12V 24V转9V 12V，以及后装的48V 60V 72V 80V转9V 12V电压 其他应用： 自行车，电动车，摩托车等车灯应用、强光手电、警示灯、LED射灯、大功率LED照明、LED背光驱动等。

H6266B仪表盘供电方案

H6266B 是一款兼容宽压输入范围的开关降压型 DC-DC 控制器，支持输入电压高达130V。芯片采用固定频率的 PWM 峰值电流模式控制方式，具有低待机功耗、快响应速度及优异线性电压和负载调整率。设定了典型频率 130KHz，轻载时会自动降低开关频率以获得高的转换效率。

H6266B芯片优势： ★150V高耐压，1.8A持续电流 ★支持输出电压最低可调至3.3V，电压精度高 ★转换效率最高可达95%，外围简洁 ★线性和负载调整率良好，动态响应优异 ★软启动(SS)、过流保护(OCP)、过热保护(OTP)、短路保护(SCP) ★可满足48V 60V 72V 80V转3.3V 5V 12V的仪表盘供电的应用 其他应用： 车载定位器 、车载防盗器、行车记录仪、电子门锁等。
