前 言
为助力开发者高效开展创龙科技研发的 TL3588-EVM 评估板物联网应用开发，本文聚焦蓝牙、WIFI、PCIe WIFI6、4G 四大物联网模块，详细讲解各模块功能测试流程、操作命令及驱动编译方法，覆盖多场景应用需求，帮助开发者快速掌握模块使用要点，顺利实现评估板物联网功能开发与验证。
适用开发环境：
Windows开发环境：Windows 7 64bit、Windows 10 64bit
开发环境：VMware16.2.5、Ubuntu20.04.6 64bit
U-Boot：U-Boot-2017.09
Kernel：Linux-5.10.160
LinuxSDK：LinuxSDK-[版本号]（基于rk3588_linux_release_v1.2.1_20230720）
无特殊说明情况下，默认使用USB TO UART2作为调试串口，使用系统启动卡（即SD启动卡，Micro SD方式）启动系统。

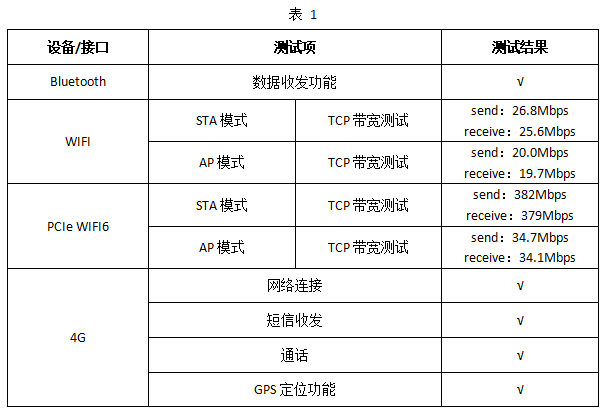

本文档对应案例的测试接口、测试结果说明如下表所示。
蓝牙功能测试
评估板已板载蓝牙模块，本小节主要演示蓝牙模块的通信功能。评估板上电时蓝牙指示灯LED3呈闪烁状态，当蓝牙连接成功后，指示灯常亮。

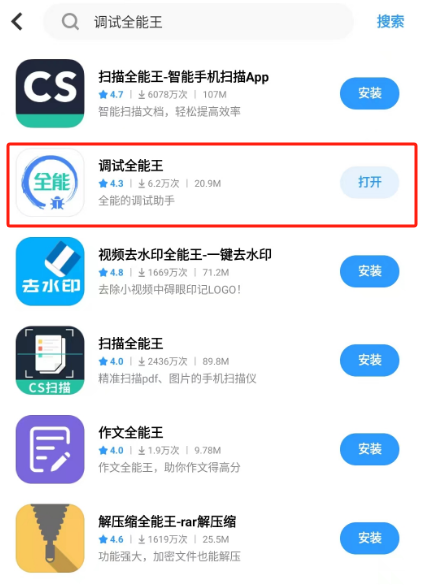

本案例测试需准备一台智能手机。将手机蓝牙功能开启，在手机应用商店搜索“调试全能王”APP进行蓝牙测试工具安装。

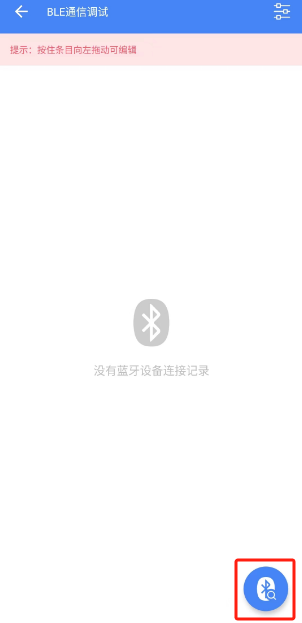

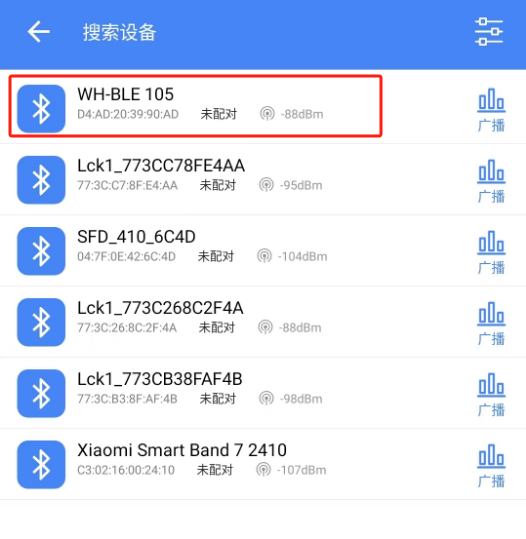

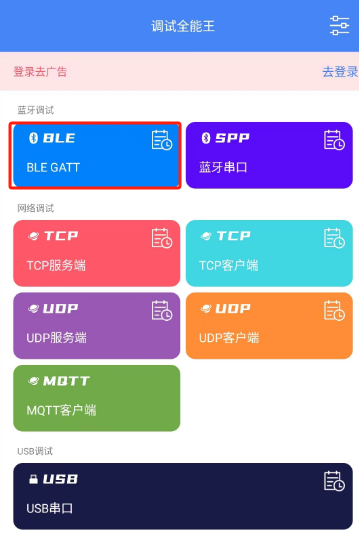

安装完成后打开APP，点击"BLE GATT"，然后点击右下角的搜索图标，找到名为"WH-BLE 105"的设备点击进行连接，如下图所示。
（1）评估板发送测试

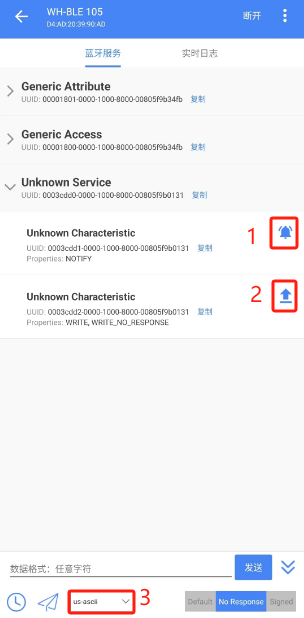

蓝牙连接后，在手机APP操作界面点击对应图标订阅"NOTIFY"，并使能"WRITE,WRITE_NO_RESPONSE"，然后设置字符类型为"us-ascii"，如下图所示。
进入评估板文件系统，执行如下命令，由评估板通过蓝牙方式发送信息至手机终端。
备注：如下警告信息忽略即可，不影响功能测试。
Target# stty -F /dev/ttyS7 ispeed 57600 ospeed 57600 cs8 -icanon
Target# echo tronlong > /dev/ttyS7

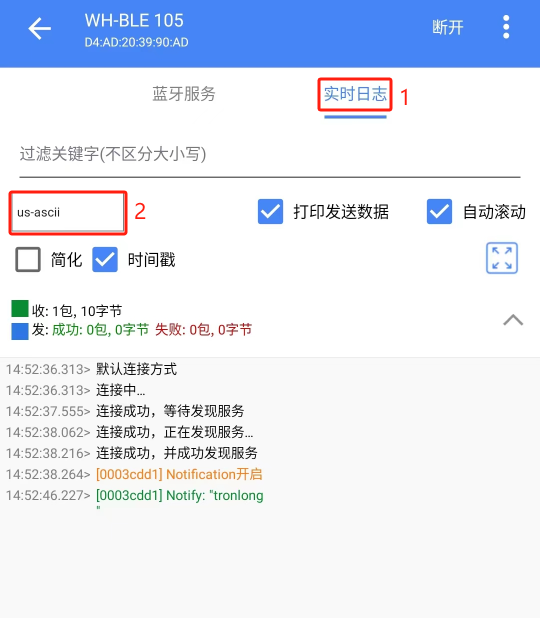

在手机APP操作界面，点击“实时日志”，并设置字符类型为"us-ascii"，接收到的数据如下图所示。
（2）评估板接收测试
评估板执行如下命令，等待接收手机发送的信息。
Target# cat /dev/ttyS7

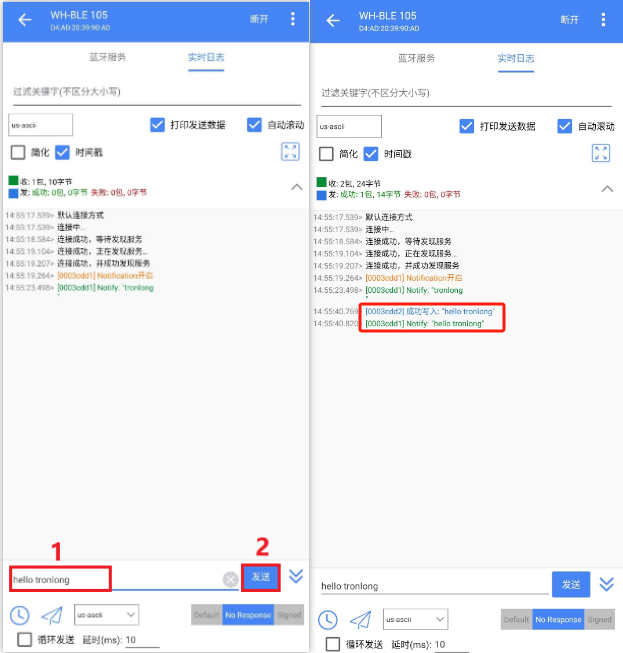

在手机APP操作界面输入数据后点击“发送”。
评估板调试串口终端将接收到手机发送的字符信息，如下图所示。
WIFI模块案例
案例说明
案例功能：演示评估板板载WIFI模块的STA和AP模式功能。

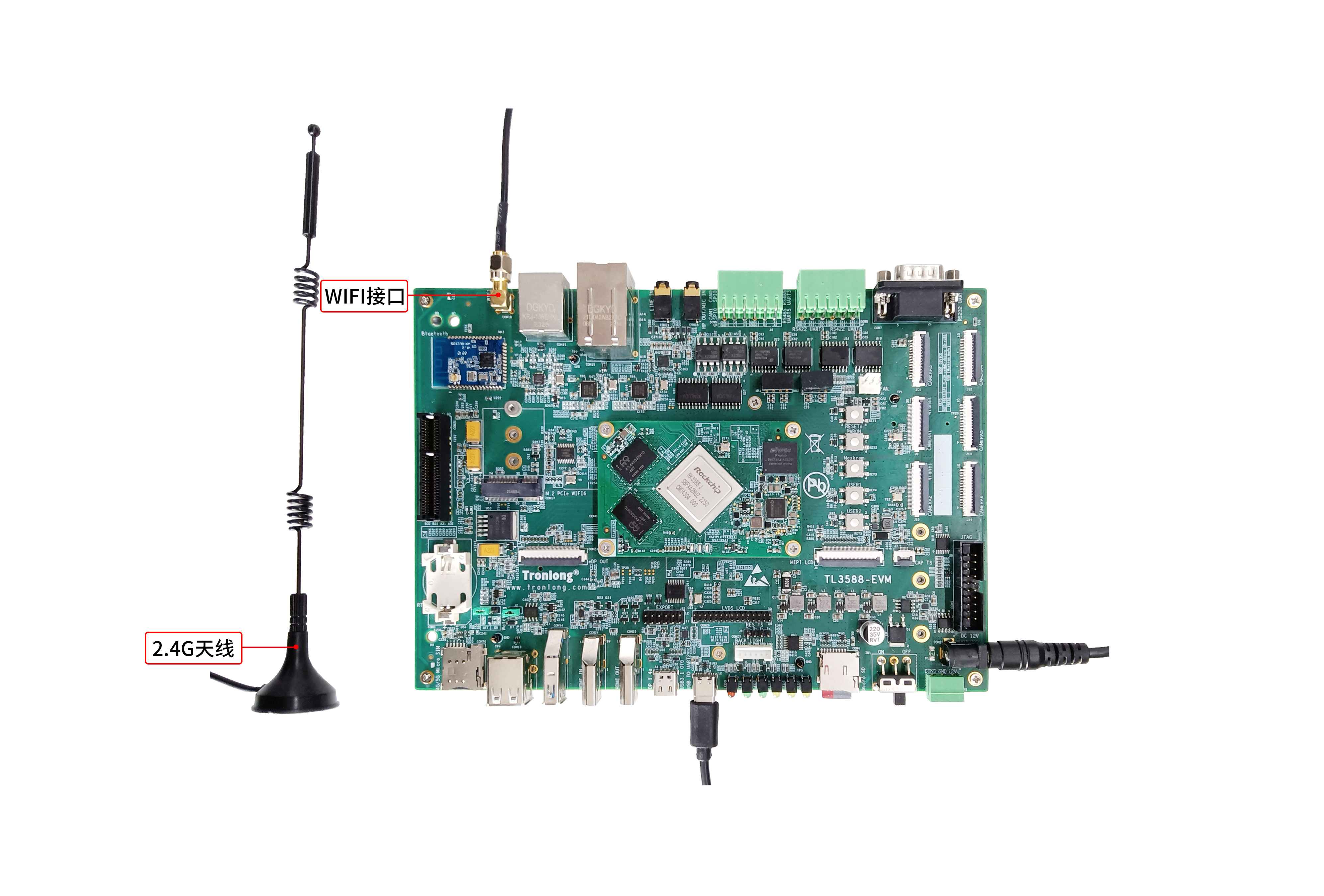

评估板已板载WIFI模块，型号为：必联BL-R8188EU2，支持STA和AP模式。请将2.4G天线接至评估板的WIFI(CON18)接口，如下图所示。
相关测试文件目录位于产品资料“4-软件资料\Demo\module-demos\usb_wifi\”目录下，驱动源码位于案例"driver\src\"目录下。
（1）STA模式：在STA工作模式下，WIFI模块可接收来自无线路由器发出的信号，实现通过路由器连接互联网。
（2）AP模式：在AP工作模式下，WIFI模块会创建一个无线局域网热点，手机、电脑等设备可通过此热点组建局域网。
为方便测试，产品资料中提供了经过验证的脚本程序，脚本程序位于案例bin目录下。请将bin目录下所有文件和"driver\bin\8188eu.ko"驱动模块拷贝至评估板文件系统任意相同路径下。
案例测试
WIFI STA功能测试

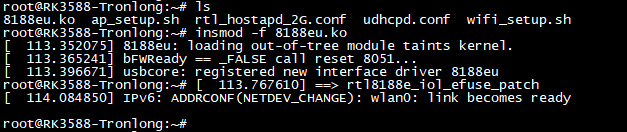

进入评估板文件系统，在WIFI驱动8188eu.ko文件所在路径下执行如下命令加载WIFI驱动。

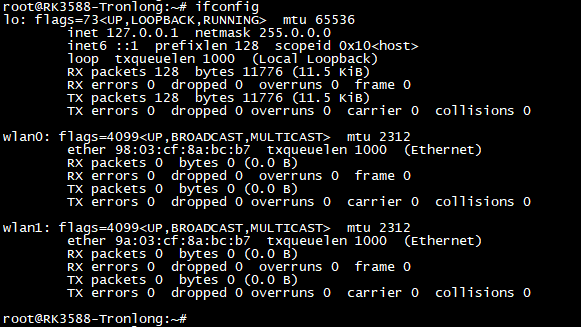

备注：目前加载驱动后将会存在两个wlan，具体原因未知，不影响功能使用，其中wlan0节点不可用。
Target# insmod -f 8188eu.ko

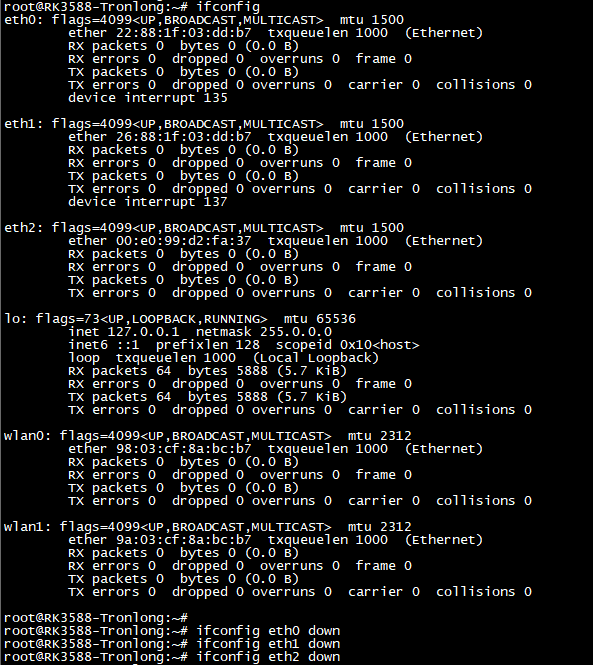

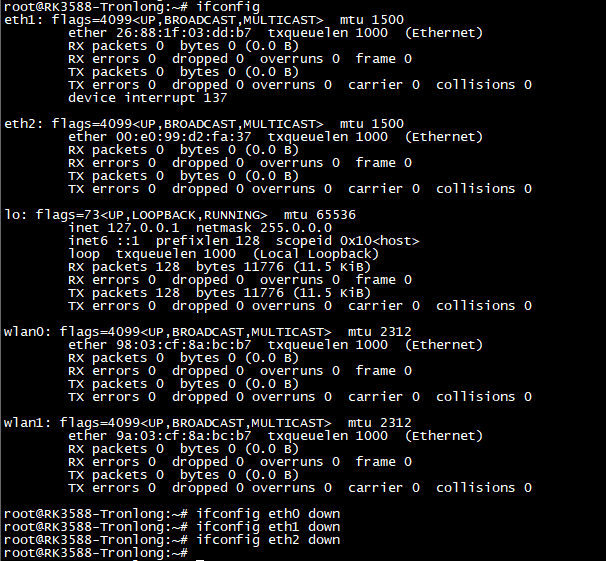

执行如下命令，关闭其他网络，仅保留WIFI网络。
Target# ifconfig
Target# ifconfig eth0 down
Target# ifconfig eth1 down
Target# ifconfig eth2 down
Target# ifconfig

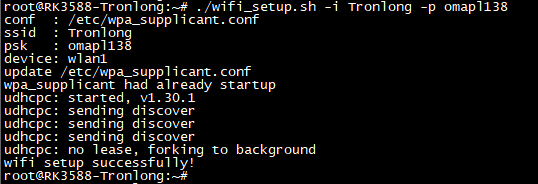

执行如下命令，将评估板板载WIFI模块连接至路由器。"-i"指定WIFI名称，"-p"指定WIFI密码，请根据实际情况修改。
Target# ./wifi_setup.sh -i Tronlong -p omapl138
执行如下命令，关闭wpa_supplicant进程。
备注：本次测试wpa_supplicant进程的PID为598，请根据实际情况修改
Target# ps -A | grep wpa_supplicant
Target# kill -9 598

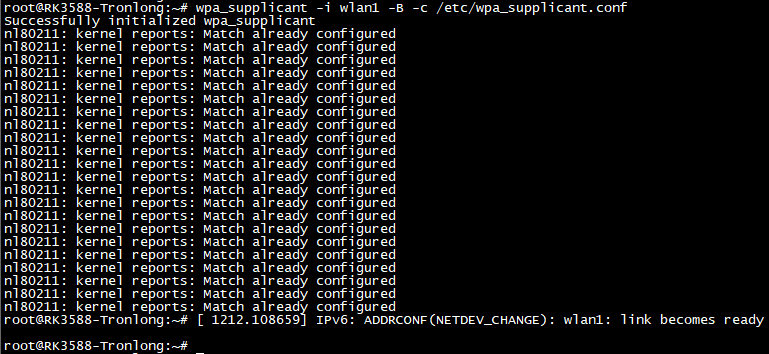

执行如下命令连接至路由器。
Target# wpa_supplicant -i wlan1 -B -c /etc/wpa_supplicant.conf

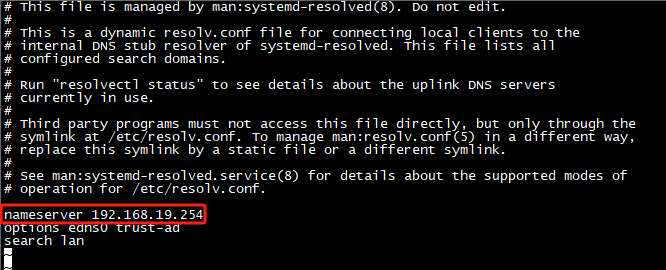

执行如下命令修改"/etc/resolv.conf"文件。
Target# route -n
Target# vi /etc/resolv.conf

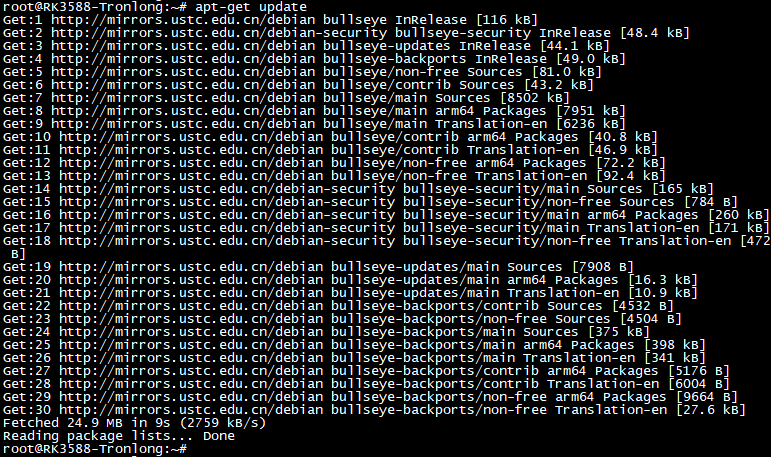

Target# apt-get update //更新镜像源
（1）网络连通测试

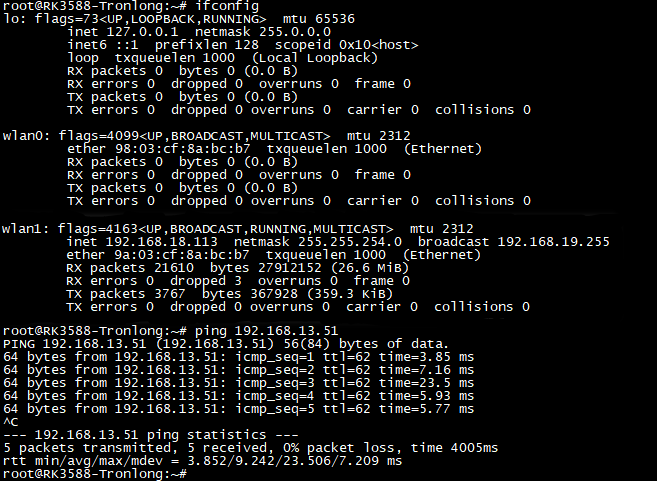

执行如下命令查看获取的IP地址，并通过ping命令测试评估板与PC机通信是否正常。192.168.13.51为Ubuntu实际IP地址。
Target# ifconfig
Target# ping 192.168.13.51
（2）TCP带宽测试
如下使用Iperf3工具测试评估板与PC机的网络通信带宽。若未安装，可在Ubuntu中执行"sudo apt-get install iperf3"安装。

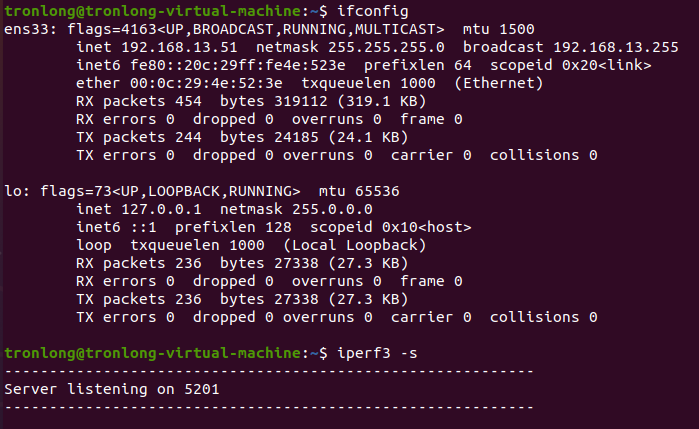

在Ubuntu执行如下命令查看PC机IP地址并等待评估板连接。
Host# ifconfig
Host# iperf3 -s

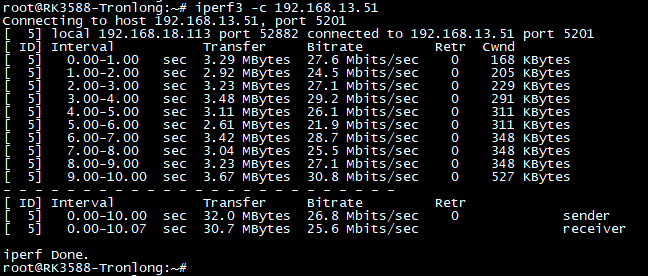

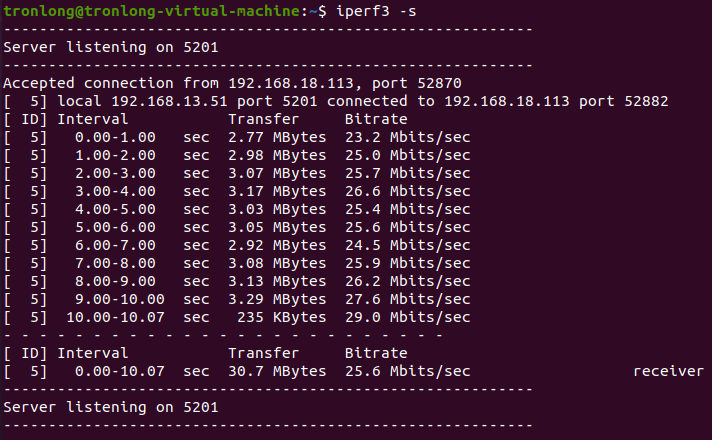

在评估板文件系统执行如下命令测试网络通信带宽，192.168.13.51为Ubuntu实际IP地址。测试完成后，Ubuntu和评估板均会打印测试结果，不同测试环境，测试结果将会有所差异。
Target# iperf3 -c 192.168.13.51
WIFI AP功能测试
请重启评估板，在WIFI驱动8188eu.ko文件所在路径下执行如下命令加载WIFI驱动。
Target# insmod -f 8188eu.ko
执行如下命令，关闭其他网络，仅保留WIFI网络。
Target# ifconfig
Target# ifconfig eth0 down
Target# ifconfig eth1 down
Target# ifconfig eth2 down
Target# ifconfig

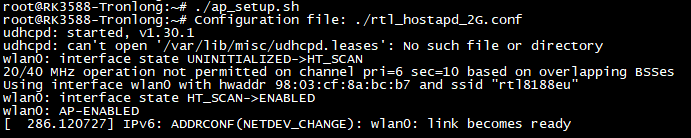

在ap_setup.sh文件所在路径下执行如下命令，将WIFI模块设置为AP模式。
Target# ./ap_setup.sh
默认设置的WIFI名称为：rtl8188eu，密码为：88888888，可在rtl_hostapd_2G.conf配置文件内进行修改。

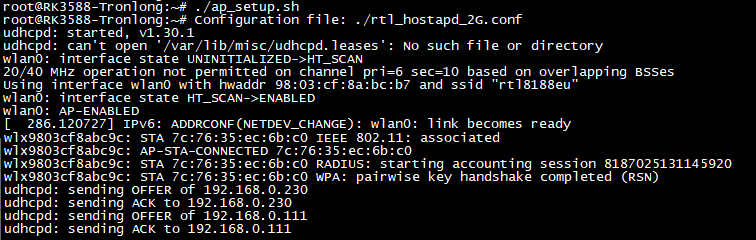

将具有WIFI功能的PC机（比如笔记本电脑或装有USB WIFI的台式电脑）连接至此无线局域网热点，并断开已有的有线网络连接。连接成功后，评估板将会打印如下信息，显示Ubuntu已分配的IP地址。如使用虚拟机 + Ubuntu的开发方式，将会获取到两个IP地址，其中一个为Windows端IP地址，一个为Ubuntu端IP地址。
（1）网络连通测试

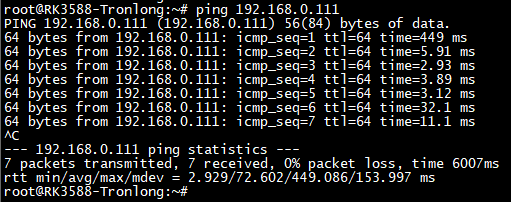

执行如下命令测试无线局域网设备之间网络连接是否正常。若出现连接超时或失败，可尝试关闭PC机防火墙后再次连接。
Target# ping 192.168.0.111
（2）TCP带宽测试

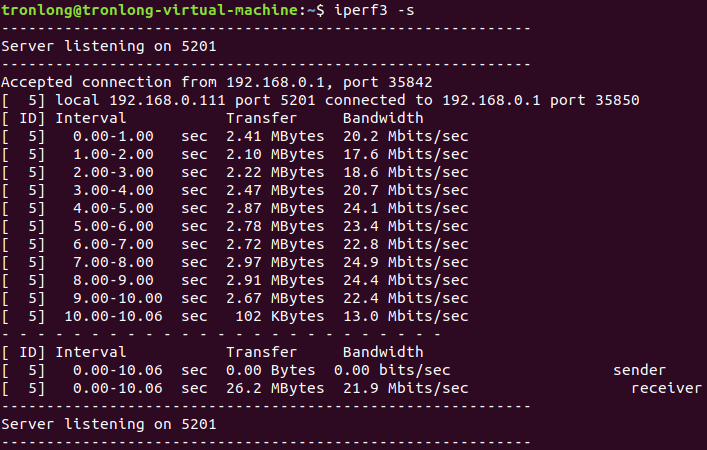

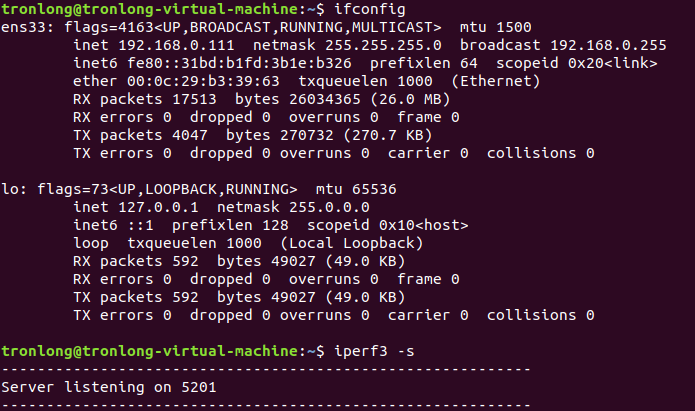

在Ubuntu执行如下命令查看Ubuntu的IP地址并等待评估板连接。
Host# ifconfig
Host# iperf3 -s
在评估板文件系统执行如下命令测试网络通信带宽，192.168.0.111为Ubuntu实际IP地址。测试完成后，Ubuntu和评估板均会打印测试结果。不同测试环境，测试结果将会有所差异。
Target# iperf3 -c 192.168.0.111
驱动编译

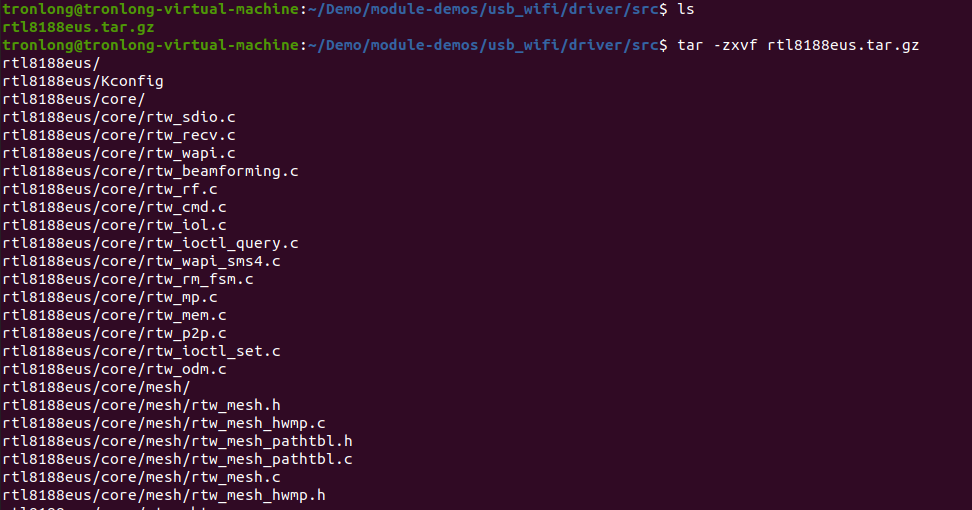

请先参考《Debian系统使用手册》编译LinuxSDK后，再将usb_wifi的"driver\src\"目录下的WIFI驱动源码拷贝至Ubuntu任意路径并解压。
Host# tar -zxvf rtl8188eus.tar.gz

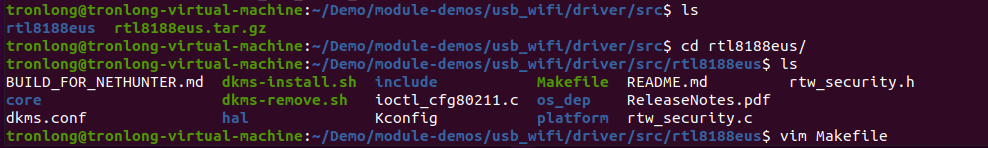

进入驱动源码目录，打开Makefile文件。
Host# cd rtl8188eus/
Host# vim Makefile

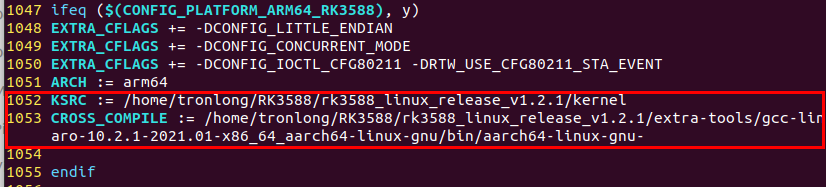

Makefile文件内容请按如下说明进行修改。
KSRC := /home/tronlong/RK3588/rk3588_linux_release_v1.2.1/kernel //设置内核源码实际路径
CROSS_COMPILE := /home/tronlong/RK3588/rk3588_linux_release_v1.2.1/extra-tools/gcc-linaro-10.2.1-2021.01-x86_64_aarch64-linux-gnu/bin/aarch64-linux-gnu- //设置交叉编译工具链
在驱动源码所在路径执行如下命令编译WIFI驱动。
Host# make

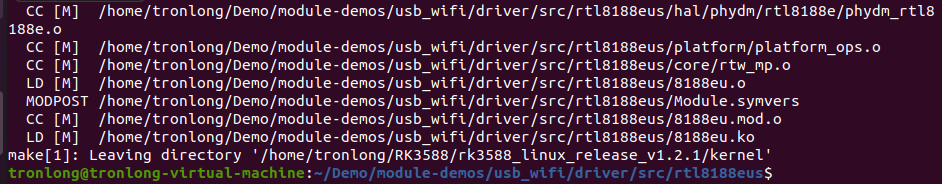

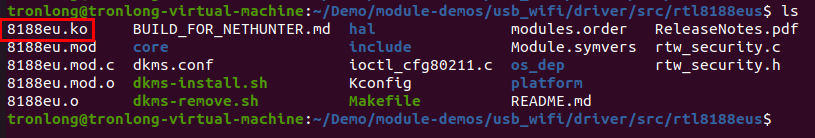

编译完成后即可在当前目录生成WIFI驱动8188eu.ko文件。
由于篇幅过长等原因，部分内容均不逐一展示，如需获取完整版详细资料，请关注创龙科技微信公众号或官网，或者评论区留言，感谢您的支持！
