前 言

为助力开发者高效开展创龙科技研发评估板的 Qt 应用开发，本文聚焦 Qt 工程编译与 GPU 核心应用，详解两种编译方式的配置与操作步骤，说明 Qt 程序在评估板的运行与自启动方法，同时通过案例演示 GPU 图形渲染功能，帮助开发者快速掌握相关技术要点，为评估板 Qt 应用开发与性能优化奠定基础。

本文档主要说明如何将已有Qt工程进行编译，生成可在评估板上正常运行的ARM端Qt程序镜像。

Qt开发环境主要包括Qt Creator工具、X86端Qt环境、ARM端Qt环境、交叉编译工具链等。当用户使用Qt Creator工具和X86端Qt环境编写并编译Qt工程后，生成的Qt程序镜像仅可在X86端运行。必须使用适配评估板的ARM端Qt环境、交叉编译工具链编译Qt工程，生成的Qt程序镜像方可在ARM端（即评估板）上正常运行。

LinuxSDK开发包中已提供适配评估板的ARM端Qt环境(Qt-5.15.8)，请先参考Debian系统使用手册安装、编译LinuxSDK，构建适配评估板的交叉编译工具链和qmake工具。可基于命令行或Qt Creator工具对已有Qt工程进行编译，生成ARM端Qt程序镜像。

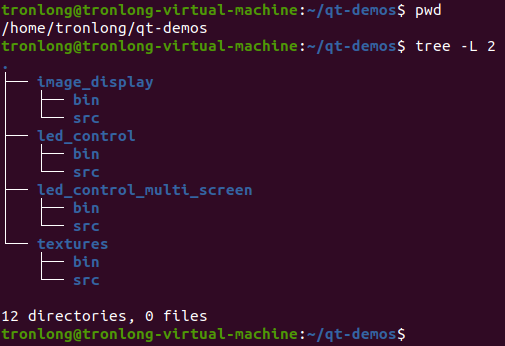

创龙科技提供的Qt工程位于产品资料“4-软件资料\Demo\qt-demos\”目录下，其中src目录下包含Qt工程源码，bin目录下包含ARM端Qt程序镜像。请将整个qt-demos文件夹拷贝至Ubuntu工作目录下，如下图所示。

图 1

本文档以image_display工程为例进行演示，此工程的功能是通过显示屏在Qt界面上显示图片内容，并可实现竖屏显示功能。

基于命令行编译Qt工程

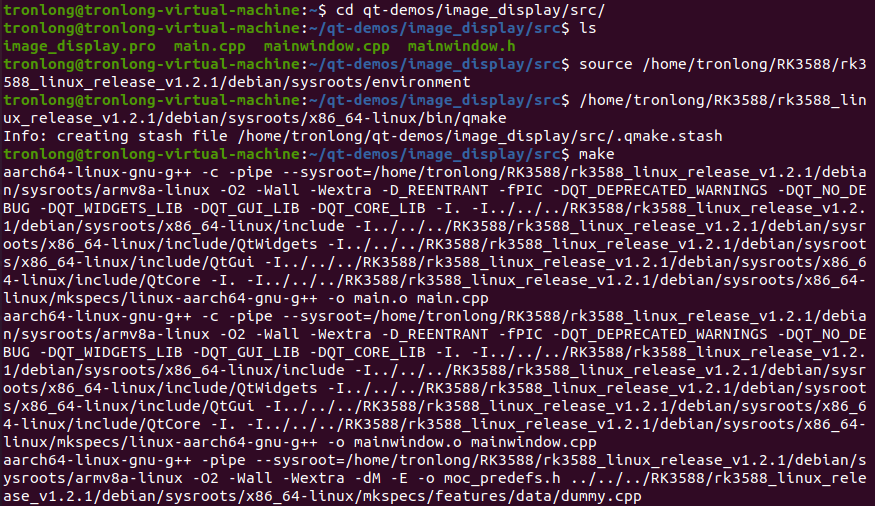

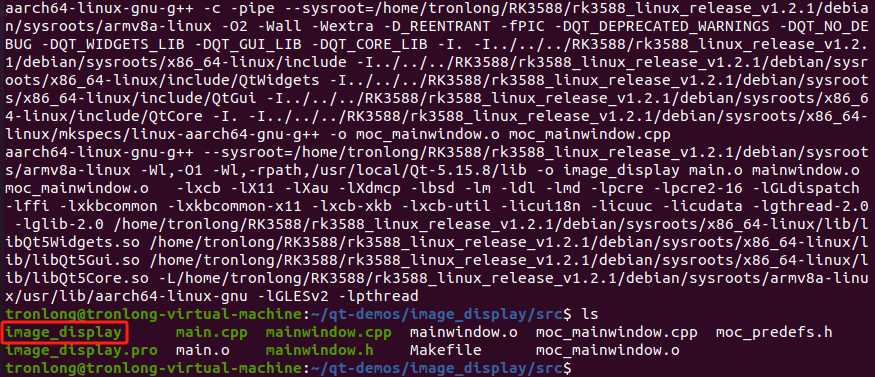

进入image_display工程源码目录，配置交叉编译工具链环境变量，执行qmake命令生成Makefile文件，再执行make命令编译生成可在评估板上正常运行的ARM端Qt程序镜像，如下图所示。

Host# cd qt-demos/image_display/src/

Host# source /home/tronlong/RK3588/rk3588_linux_release_v1.2.1/debian/sysroots/environment

Host# /home/tronlong/RK3588/rk3588_linux_release_v1.2.1/debian/sysroots/x86_64-linux/bin/qmake

Host# make

图 2

图 3

基于Qt Creator工具编译Qt工程

请先自行下载、安装Qt Creator工具至Ubuntu，执行如下命令启动Qt Creator（本次操作使用Qt Creator版本为4.11.0）。

Host# source /home/tronlong/RK3588/rk3588_linux_release_v1.2.1/debian/sysroots/environment

Host# qtcreator

图 4

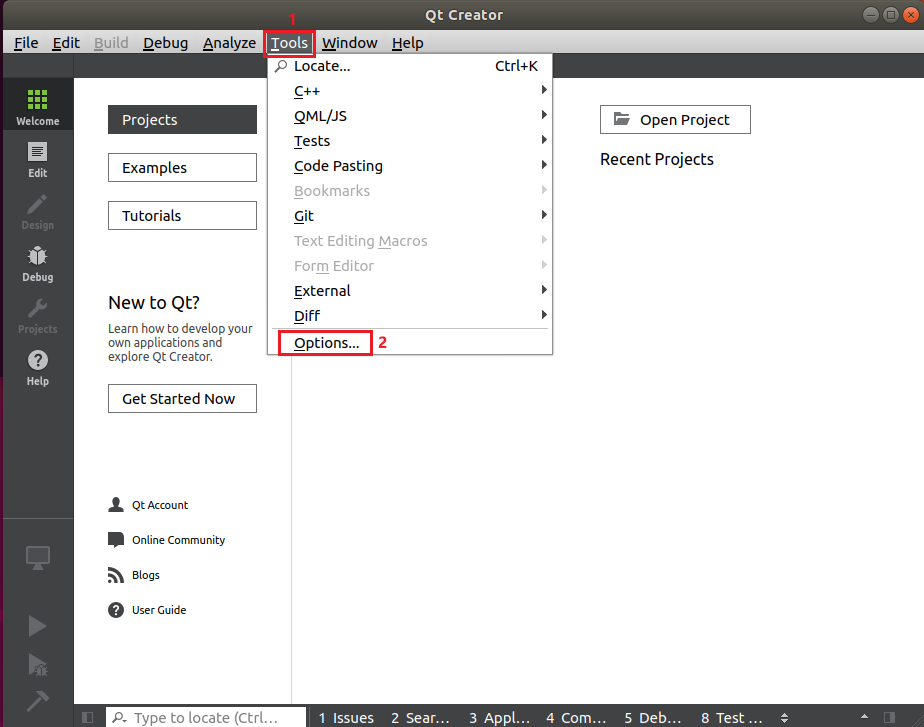

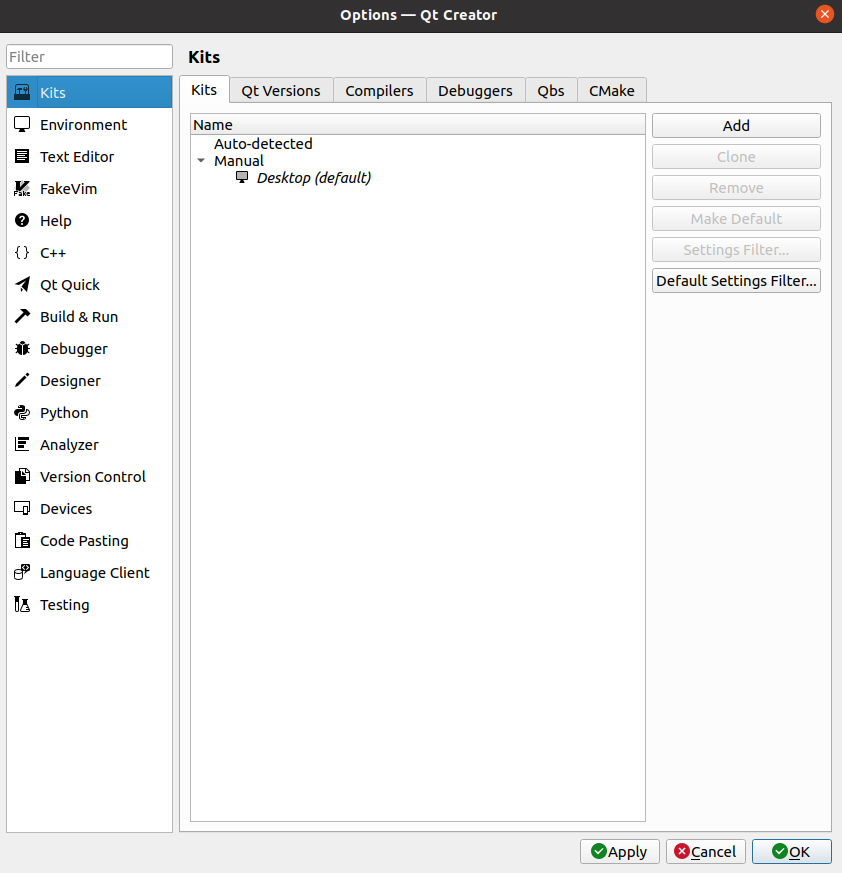

启动Qt Creator工具后，点击菜单栏"Tools -> Options…"。

图 5

图 6

配置交叉编译工具链

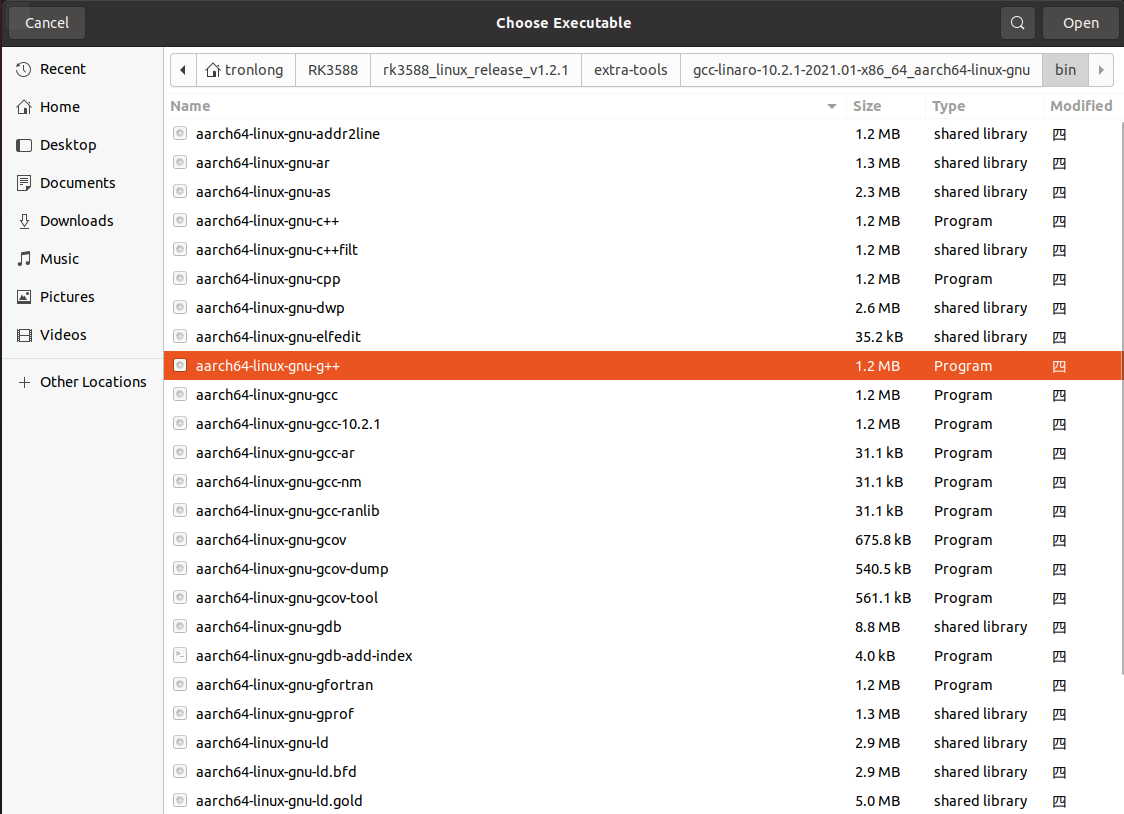

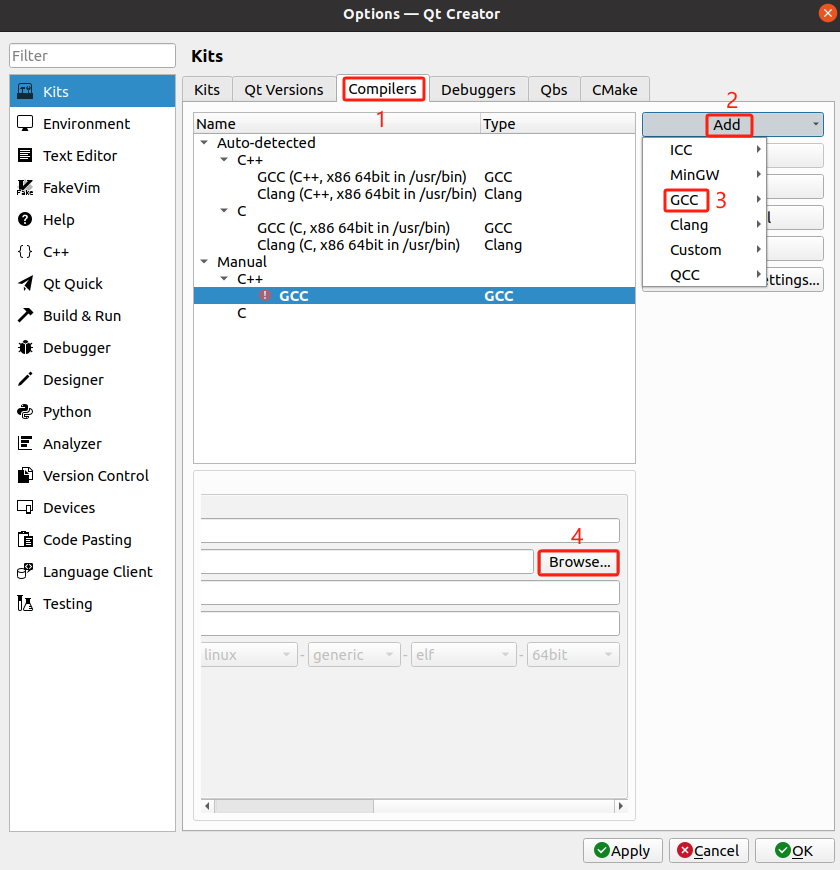

点击"Compilers -> Add -> GCC -> C++ -> Browse…"，选择平台交叉编译工具链中的aarch64-linux-gnu-g++，然后点击Open确认。具体路径为：

/home/tronlong/RK3588/rk3588_linux_release_v1.2.1/extra-tools/gcc-linaro-10.2.1-2021.01-x86_64_aarch64-linux-gnu/bin/aarch64-linux-gnu-g+

图 7

图 8

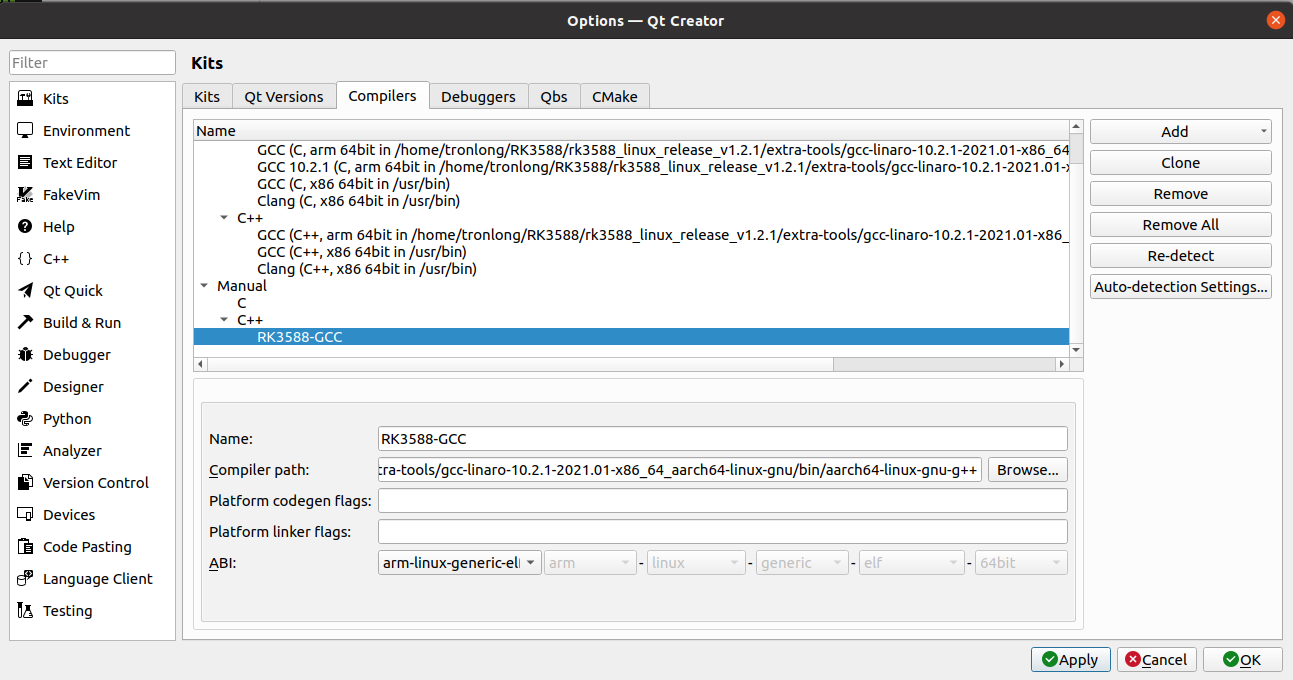

选择后，Name修改为"RK3588-GCC"，ABI选择"arm-linux-generic-elf-64bit"，再点击Apply，如下图所示。

图 9

配置Qt Versions

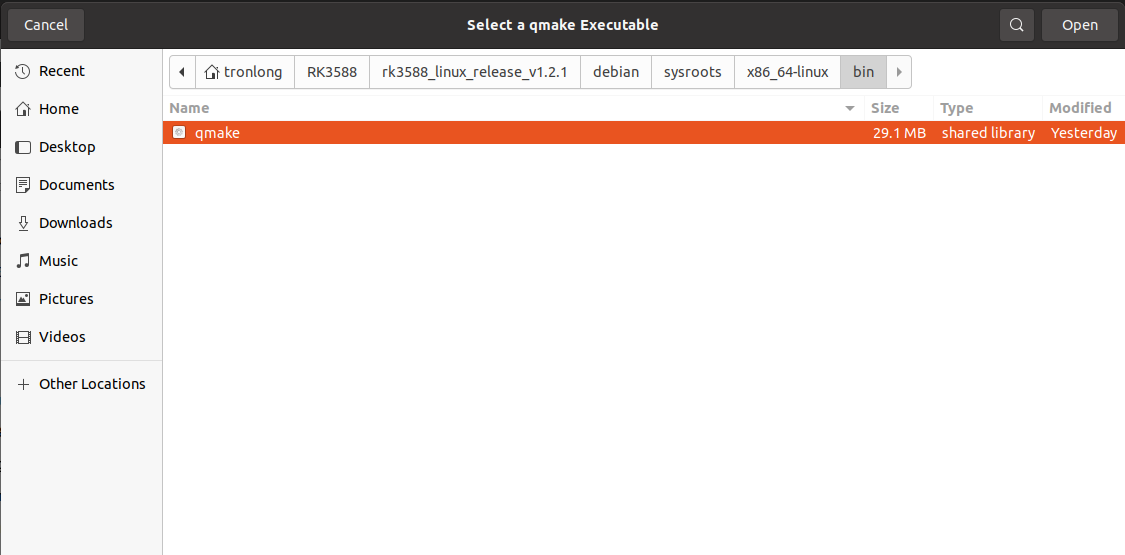

点击"Qt Versions -> Add"，选择平台qmake，然后点击Open确认。具体路径为：

/home/tronlong/RK3588/rk3588_linux_release_v1.2.1/debian/sysroots/x86_64-linux/bin/qmake

图 10

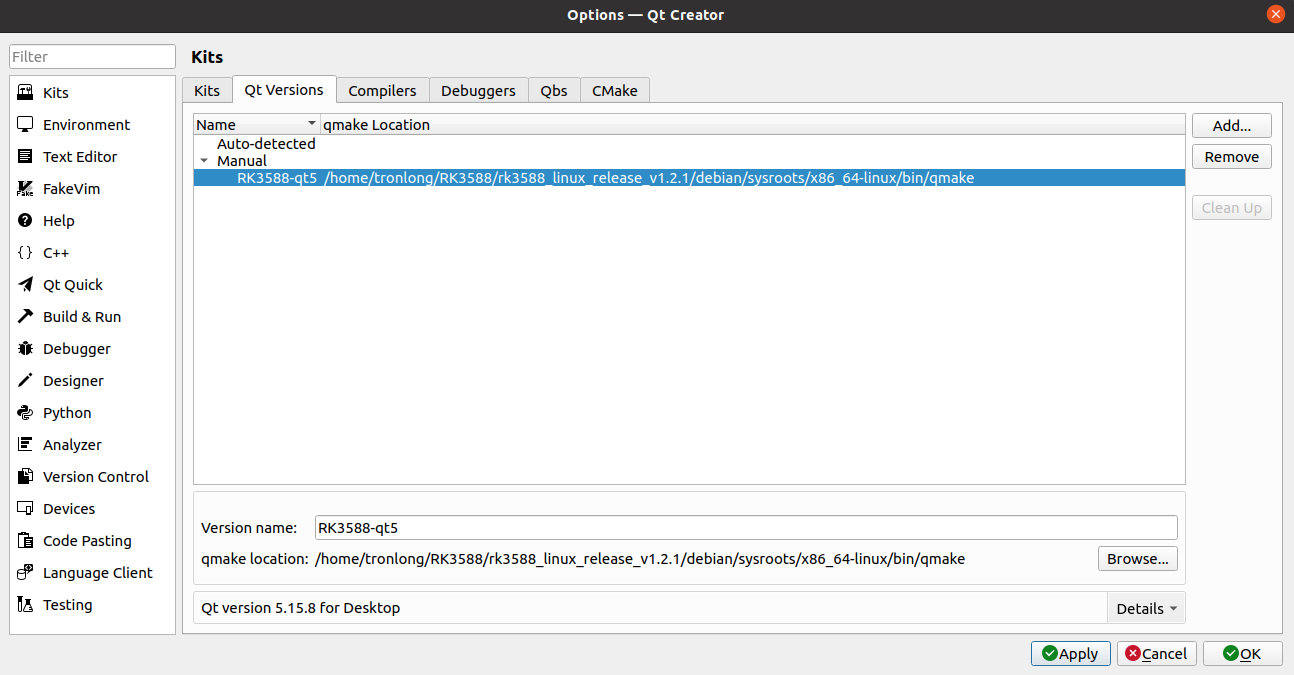

选择后，Version name修改为"RK3588-qt5"再点击Apply，如下图所示。

图 11

配置Kits

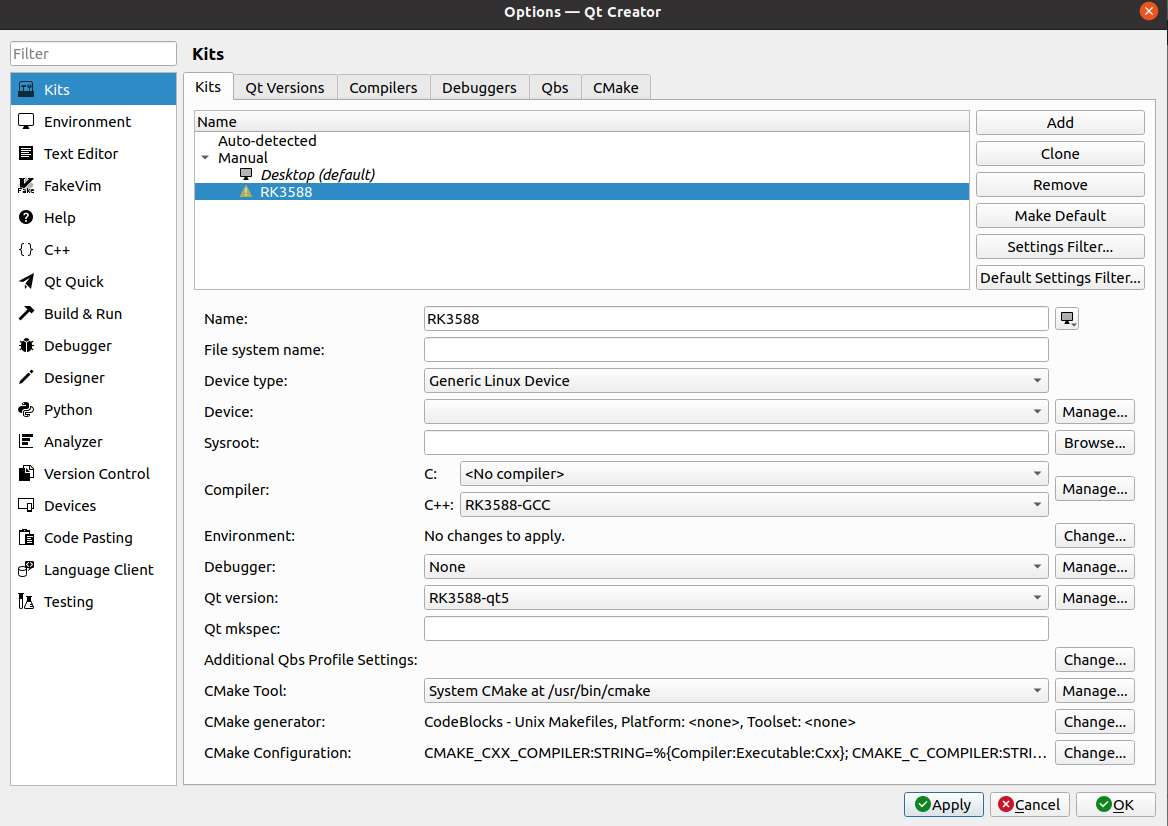

请参照下图配置Kits各选项。点击"Kits -> Add"，将Name修改为RK3588"，Device type选择"Generic Linux Device"，Compiler的C++选择"RK3588-GCC"，Debugger选择"None"，Qt version选择"RK3588-qt5"，点击Apply，然后点击OK完成配置。

图 12

编译Qt工程

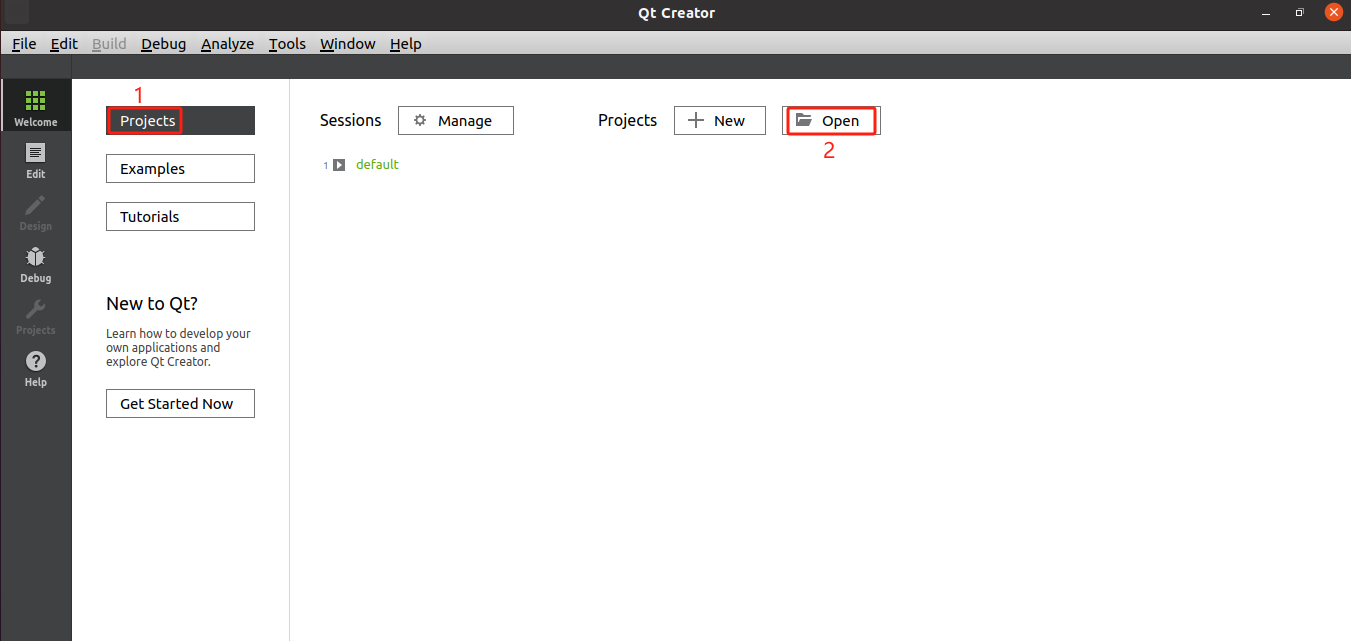

点击"Projects -> Open"。

图 13

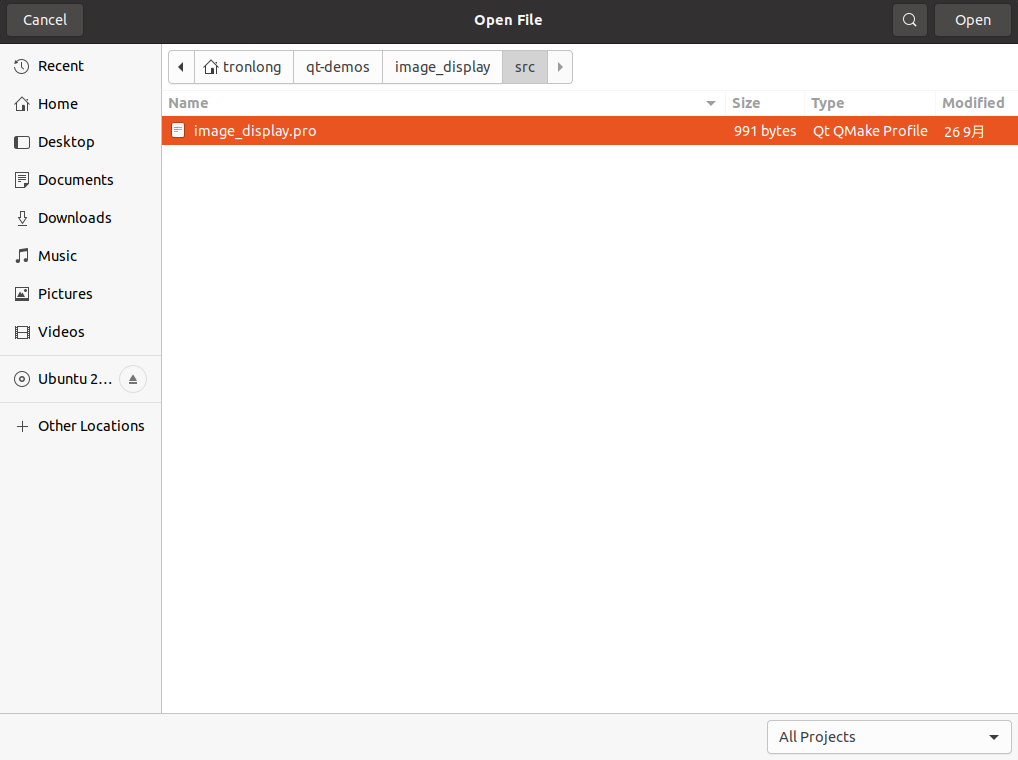

选中Qt工程源码目录中.pro文件，点击Open。

图 14

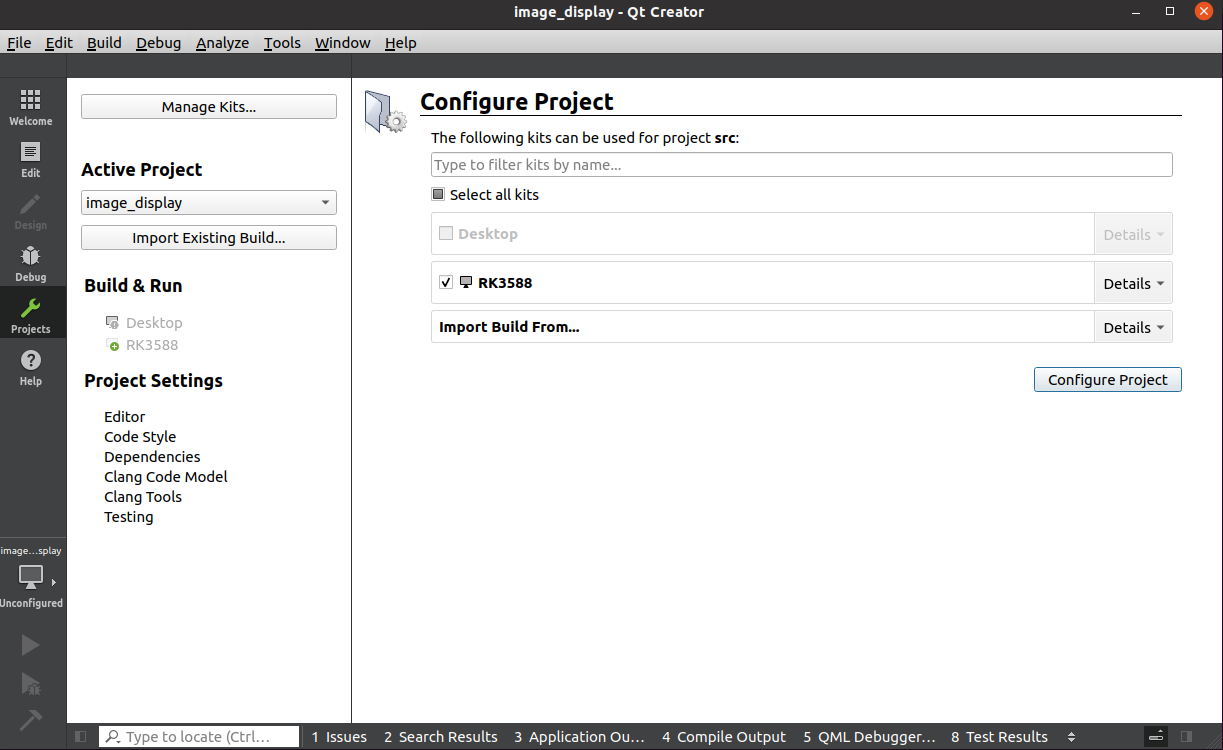

勾选RK3588平台Kits，点击"Configure Project"进行工程配置，如下图所示。

图 15

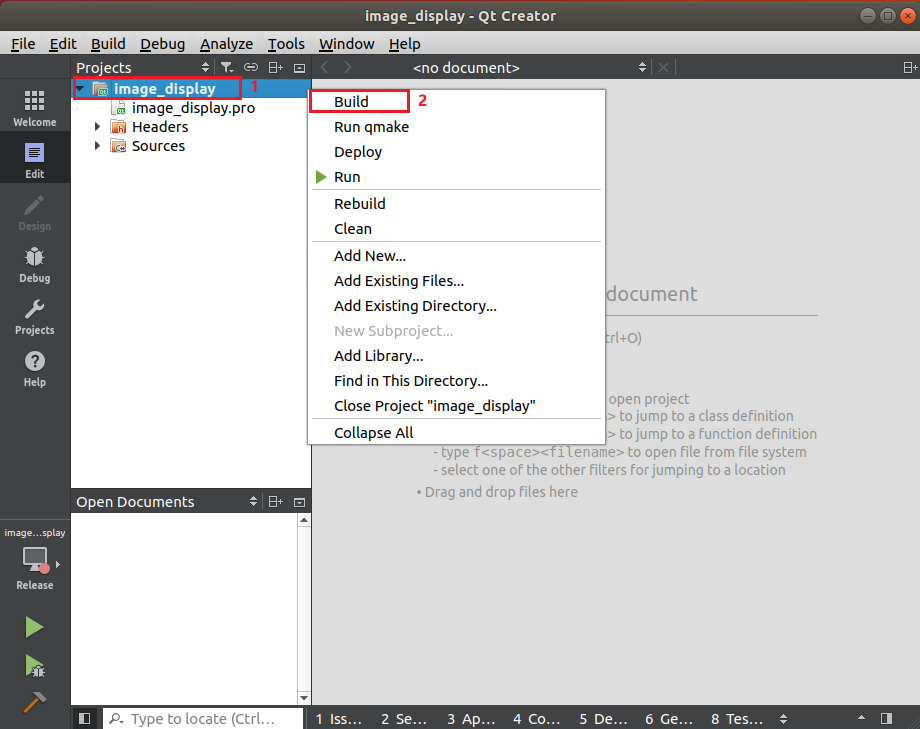

右击Qt工程，点击Build进行Qt工程编译。

图 16

图 17

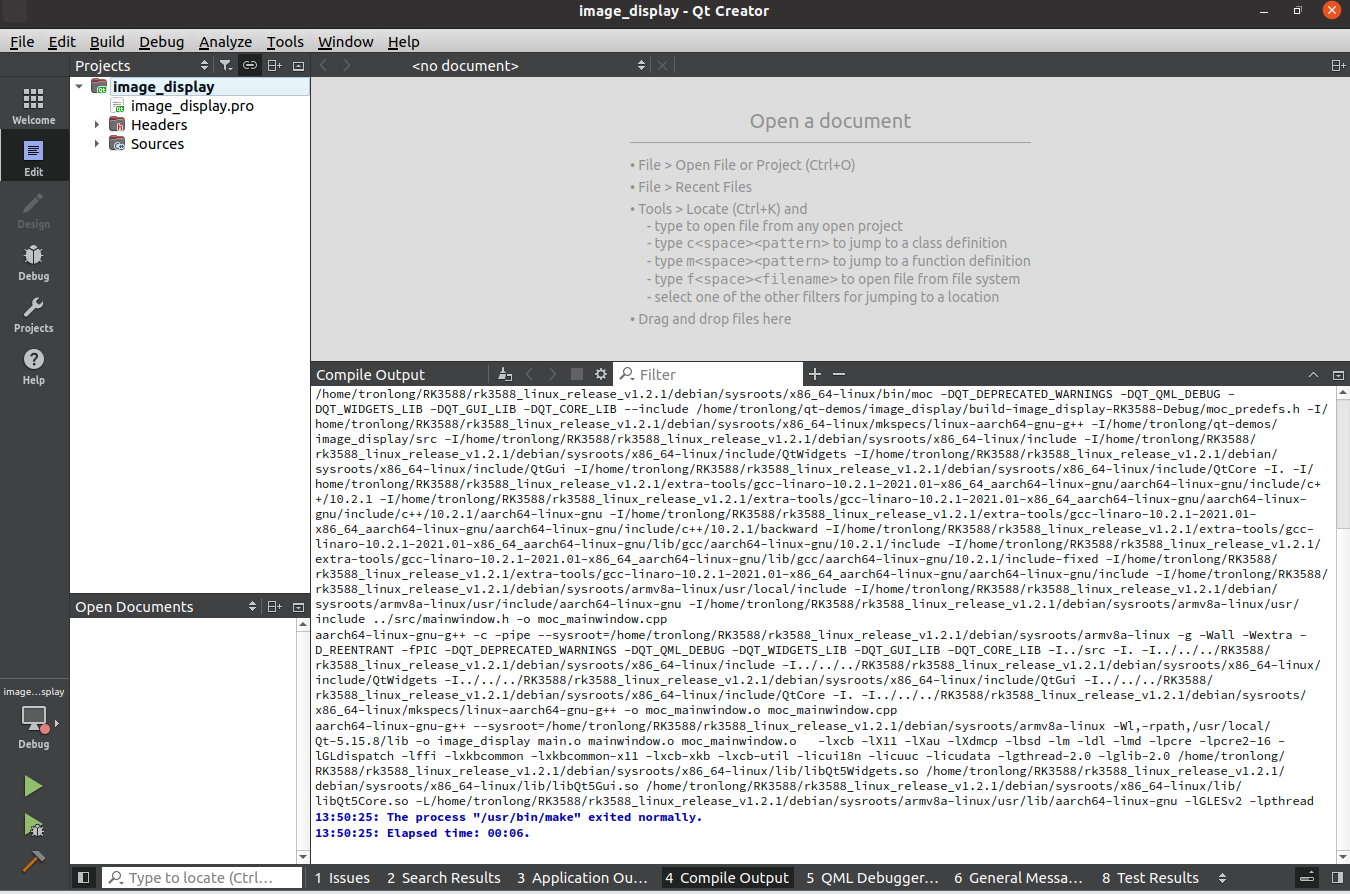

编译完成后，将生成可在评估板上运行的ARM端Qt程序镜像，如下图所示。

图 18

在评估板上运行Qt程序

评估板默认支持HDMI显示，请通过HDMI线将HDMI显示屏与评估板HDMI OUT接口连接。如需全屏显示，请将鼠标与评估板USB2.0 HOST双层任一接口连接，点击窗口栏放大即可。

评估板上电启动，进入评估板文件系统，将ARM端Qt程序镜像拷贝至评估板文件系统任意目录下，同时将image_display工程bin目录下文件名为test.jpg的JPG格式图片拷贝至相同路径。请在Qt程序镜像所在路径下执行如下命令。

（1）查看程序运行参数。

Target# ./image_display

参数解释

image path：图片路径。

rotation：该参数为1，则竖屏显示。

图 19

（2）横屏显示图片。

执行如下命令，显示屏将显示如下图像，按"Ctrl + C"退出程序。

Target# ./image_display ./test.jpg

图 20

图 21

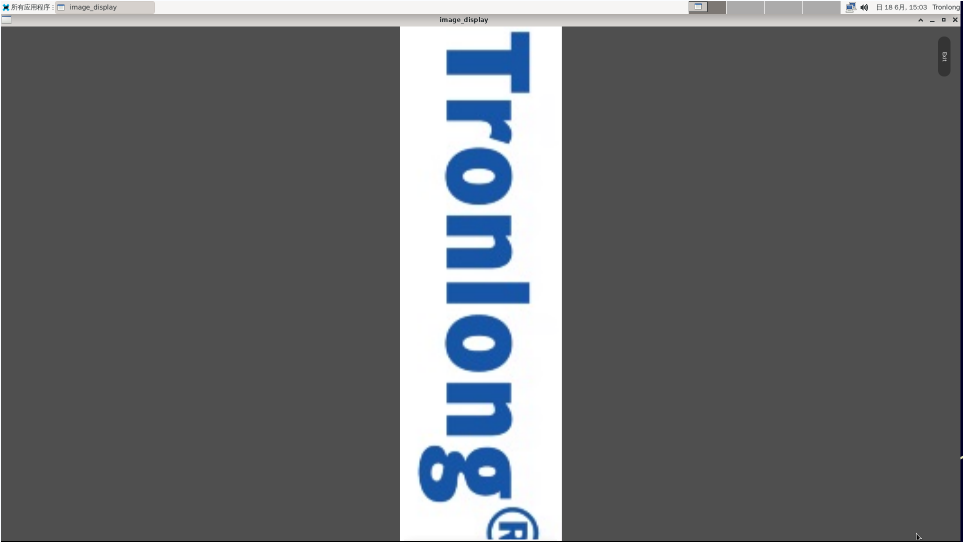

（3）竖屏显示图片。

执行如下命令，显示屏将显示如下图像，按"Ctrl + C"退出程序。

Target# ./image_display test.jpg 1

图 22

图 23

Qt程序自启动说明

本章节以led_control案例为例，演示Qt程序自启动功能。led_control案例功能是通过显示屏在Qt界面上显示LED控制按钮，用于控制LED亮灭。

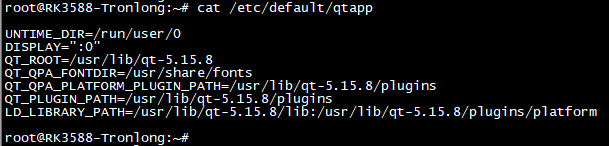

将案例bin目录下可执行程序拷贝至评估板文件系统"/root/"目录下。进入评估板文件系统执行如下命令，在"/etc/default/"目录下新建qtapp文件，并添加如下内容设置Qt程序运行依赖环境变量。

Target# vi /etc/default/qtapp

图 24

图 25

UNTIME_DIR=/run/user/0

DISPLAY=":0"

QT_ROOT=/usr/lib/qt-5.15.8

QT_QPA_FONTDIR=/usr/share/fonts

QT_QPA_PLATFORM_PLUGIN_PATH=/usr/lib/qt-5.15.8/plugins

QT_PLUGIN_PATH=/usr/lib/qt-5.15.8/plugins

LD_LIBRARY_PATH=/usr/lib/qt-5.15.8/lib:/usr/lib/qt-5.15.8/plugins/platform

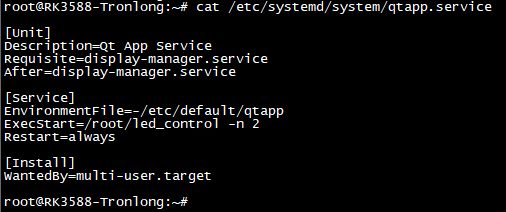

执行如下命令，在"/etc/systemd/system/"目录下新建qtapp.service文件，并添加如下内容设置Qt程序自启动服务依赖关系以及Qt程序的路径。

Target# vi /etc/systemd/system/qtapp.service

图 26

图 27

[Unit]

Description=Qt App Service

Requisite=display-manager.service

After=display-manager.service

[Service]

EnvironmentFile=-/etc/default/qtapp

ExecStart=/root/led_control -n 2

Restart=always

[Install]

WantedBy=multi-user.target

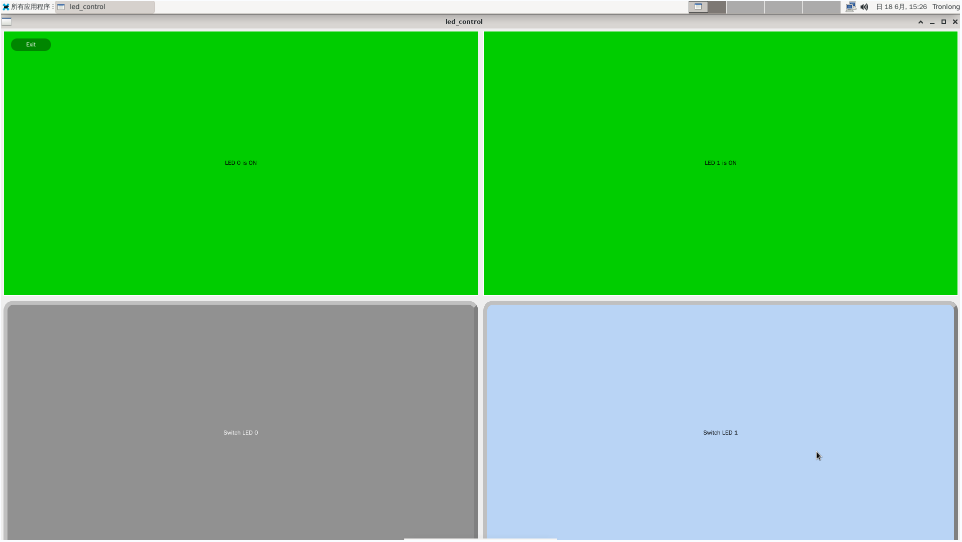

执行如下命令使能qtapp.service，然后执行reboot命令重启系统，即可从HDMI显示屏看到Qt程序自启动成功。

Target# systemctl enable qtapp

Target# reboot

图 28

图 29

如需禁止Qt程序自启动，请执行如下命令。

Target# systemctl disable qtapp

图 30

GPU核心使用演示案例

本章节通过textures案例，演示基于Qt + OpenGL调用GPU核心进行图形渲染。

案例说明

本案例使用Qt提供的OpenGL模块，该模块是对OpenGL原生API进一步的封装并支持GUI编程，使得在Qt应用程序中使用OpenGL变的更加容易。

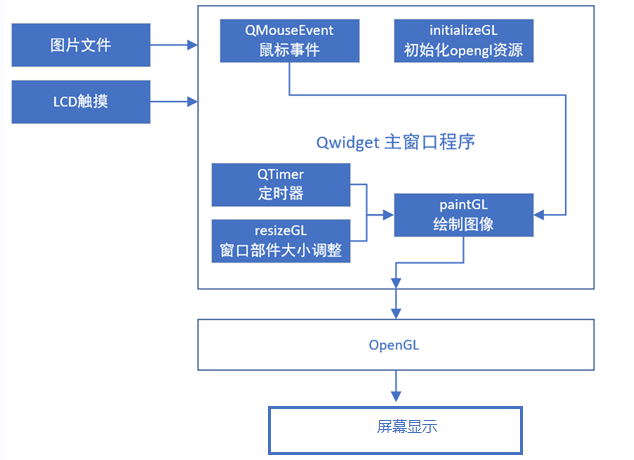

Qt程序在调用OpenGL模块的API时，会调用官方提供的OpenGL库，该库通过底层驱动调用GPU资源来进行图像的渲染。

图 31

案例测试

评估板默认支持HDMI显示，请将HDMI显示器与评估板HDMI OUT接口连接，同时将鼠标与评估板USB2.0 HOST双层任一接口连接。

评估板上电启动，将textures案例的ARM端Qt程序镜像拷贝至评估板文件系统。并执行如下命令运行Qt程序。

Target# ./textures

图 32

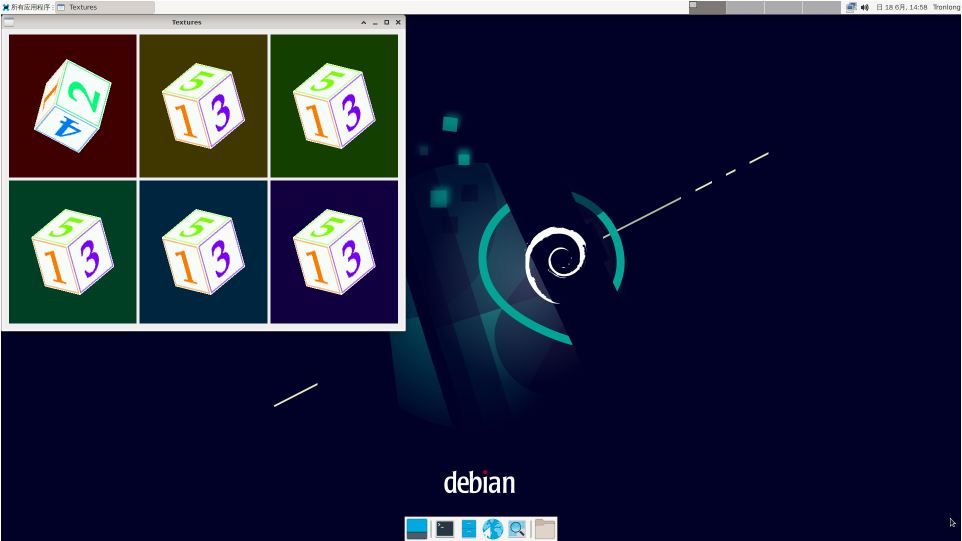

Qt程序运行后，显示界面如下，使用鼠标点击任意一个骰子，被选中的骰子将自动进行旋转。

图 33

关键代码

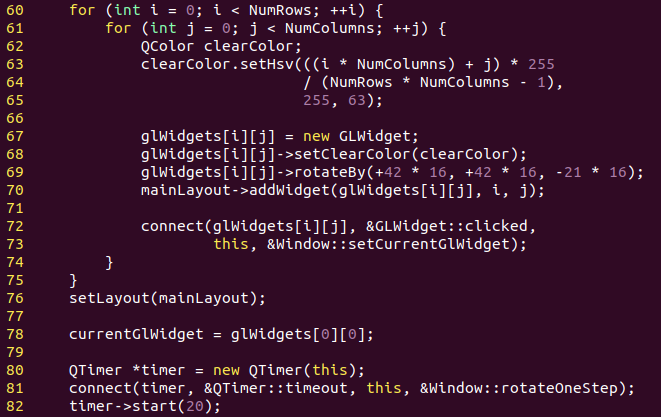

（1）初始化主窗口，创建6个Qopenglwidget，并开启定时器。

图 34 window.cpp

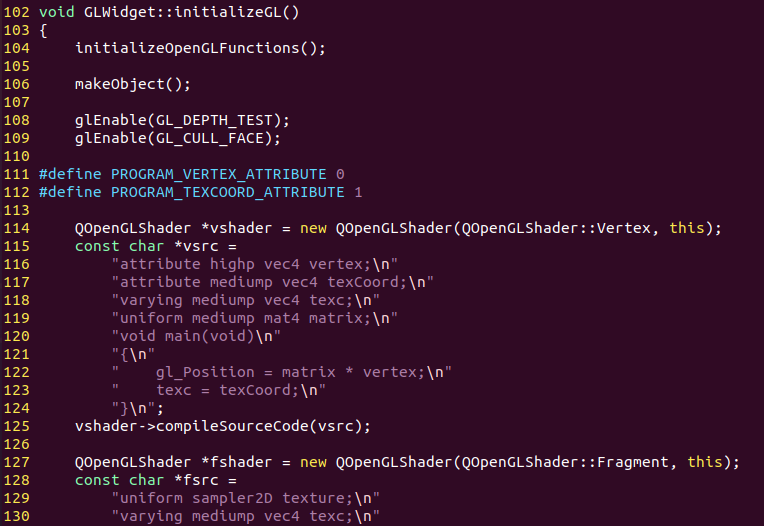

（2）初始化OpenGL资源。

图 35 glwidget.cpp

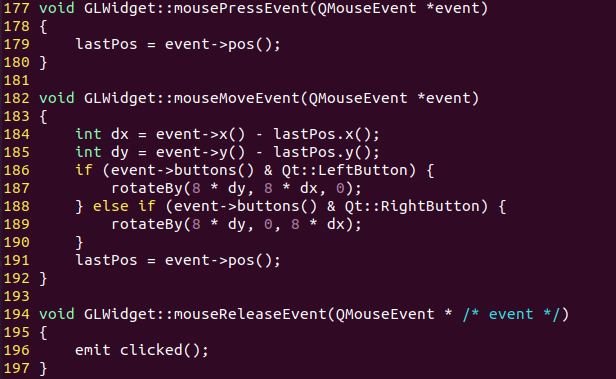

（3）处理QMouseEvent事件。

图 36 glwidget.cpp

（4）使用OpenGL进行绘制。

图 37 glwidget.cpp

（5）OpenGL部件大小调整时，触发resizeGL事件。

图 38 glwidget.cpp
