1. nnU-Net 简介

1.1 什么是 nnU-Net？

nnU-Net (no-new-UNet) 是一个用于医学图像分割的自适应深度学习框架，由德国癌症研究中心（DKFZ）开发。它最大的特点是自动配置，能够根据不同的数据集自动确定最优的网络架构、训练策略和数据增强方案。它对应的论文为：2020年12月《nnU-Net: a self-configuring method for deep learning-based biomedical image segmentation》和2024年7月《nnU-Net Revisited: A Call for Rigorous Validation in 3D Medical Image Segmentation》

1.2 核心优势

全自动配置：无需手动调参，自动适应不同数据集
性能优异：在多个医学图像分割挑战赛中获得第一名
标准化流程：提供完整的数据处理、训练、推理pipeline
开箱即用：遵循标准数据格式，即可快速上手

1.3 应用场景

医学图像分割（CT、MRI、超声等）
器官分割（肝脏、肺、脑组织等）
病灶检测（肿瘤、病变区域等）
3D 和 2D 图像分割任务

1.4 工作流程

原始数据 → 数据格式转换 → 预处理 → 训练 → 推理 → 结果可视化

2. 环境安装

2.1 系统要求

操作系统：Linux、macOS 或 Windows
Python：3.9 或更高版本
GPU：推荐使用 NVIDIA GPU（至少 8GB 显存，缺省参数实际会达到17GB）
存储空间：根据数据集大小，建议至少 50GB 可用空间

2.2 安装步骤

步骤 1：创建虚拟环境（推荐）

# 使用 conda
conda create -n nnunet python=3.10
conda activate nnunet

# 或使用 venv
python3 -m venv nnunet_env
source nnunet_env/bin/activate  # Linux/macOS
# nnunet_env\Scripts\activate  # Windows

步骤 2：安装 PyTorch

根据您的系统和 CUDA 版本安装 PyTorch：

# CUDA 11.8 (推荐)
pip3 install torch torchvision torchaudio --index-url https://download.pytorch.org/whl/cu118

# CUDA 12.1
pip3 install torch torchvision torchaudio --index-url https://download.pytorch.org/whl/cu121

# CPU 版本（仅用于测试，不推荐训练）
pip3 install torch torchvision torchaudio

# macOS (支持 MPS)
pip3 install torch torchvision torchaudio

步骤 3：安装 nnUNet

pip3 install nnunetv2

步骤 4：安装可视化依赖

pip3 install nibabel matplotlib

步骤 5：验证安装

python3 -c "import nnunetv2; print('nnU-Net v2 安装成功！')"

2.3 环境变量设置

nnU-Net 需要三个环境变量来指定数据存储路径：

# 创建项目目录
mkdir -p ~/nnUNet_workspace
cd ~/nnUNet_workspace

# 设置环境变量
export nnUNet_raw="$PWD/nnUNet_raw"
export nnUNet_preprocessed="$PWD/nnUNet_preprocessed"
export nnUNet_results="$PWD/nnUNet_results"

# 建议添加到 ~/.bashrc 或 ~/.zshrc，使其永久生效
echo 'export nnUNet_raw="$HOME/nnUNet_workspace/nnUNet_raw"' >> ~/.bashrc
echo 'export nnUNet_preprocessed="$HOME/nnUNet_workspace/nnUNet_preprocessed"' >> ~/.bashrc
echo 'export nnUNet_results="$HOME/nnUNet_workspace/nnUNet_results"' >> ~/.bashrc
source ~/.bashrc

目录说明：

nnUNet_raw：存放原始数据集
nnUNet_preprocessed：存放预处理后的数据
nnUNet_results：存放训练结果和模型权重

3. 数据集准备

3.1 示例数据集：Task04_Hippocampus

本教程使用 Hippocampus（海马体分割） 数据集作为示例。（为什么选它，因为这个数据集比较小，只有28.4MB）

数据集信息

名称：Task04_Hippocampus
来源：Medical Segmentation Decathlon
提供方：Vanderbilt University Medical Center
许可证：CC-BY-SA 4.0
模态：MRI
任务：海马体前部（Anterior）和后部（Posterior）分割
训练样本：260 例
测试样本：130 例

标签说明

0：背景（background）
1：海马体前部（Anterior）
2：海马体后部（Posterior）

3.2 数据集下载

方法 1：官方下载地址

访问 Medical Segmentation Decathlon 官网：

https://drive.google.com/drive/folders/1HqEgzS8BV2c7xYNrZdEAnrHk7osJJ--2

在其中找到 Task04_Hippocampus.tar 文件并下载。

方法 2：命令行下载（需要 gdown）

# 安装 gdown
pip3 install gdown

# 下载数据集（文件ID可能会变化，请从官网获取最新链接）
gdown https://drive.google.com/uc?id=1RzPB1_bqzQhlWvU-YGvZzhx2omcDh38C

方法 3：命令行下载（需要 wget）

# 安装wget
sudo apt install wget

# 下载数据集（链接未来可能会失效）
wget https://msd-for-monai.s3-us-west-2.amazonaws.com/Task04_Hippocampus.tar -o Task04_Hippocampus.tar

3.3 数据集目录结构

下载后，将 Task04_Hippocampus.tar 解压到 nnUNet_raw 目录：

cd $nnUNet_raw
tar -xvf Task04_Hippocampus.tar

解压后的目录结构：

$nnUNet_raw/Task04_Hippocampus/
├── dataset.json          # 数据集元数据
├── imagesTr/             # 训练图像 (260个 .nii.gz 文件)
│   ├── hippocampus_001.nii.gz
│   ├── hippocampus_002.nii.gz
│   └── ...
├── labelsTr/             # 训练标签 (260个 .nii.gz 文件)
│   ├── hippocampus_001.nii.gz
│   ├── hippocampus_002.nii.gz
│   └── ...
└── imagesTs/             # 测试图像 (130个 .nii.gz 文件)
    ├── hippocampus_267.nii.gz
    └── ...

3.4 数据格式转换（旧版本 → nnUNet v2）

如果数据集是旧版 nnUNet 格式（如 Task04_Hippocampus），需要转换为 v2 格式：

# 重命名为标准格式（Task04 → Task004）
mv $nnUNet_raw/Task04_Hippocampus $nnUNet_raw/Task004_Hippocampus

# 使用转换工具
nnUNetv2_convert_old_nnUNet_dataset \
    $nnUNet_raw/Task004_Hippocampus \
    Dataset004_Hippocampus

转换后会生成新的数据集目录：

$nnUNet_raw/Dataset004_Hippocampus/
├── dataset.json
├── imagesTr/
│   ├── hippocampus_001_0000.nii.gz  # 注意：文件名添加了 _0000 后缀
│   └── ...
├── labelsTr/
│   ├── hippocampus_001.nii.gz
│   └── ...
└── imagesTs/
    ├── hippocampus_267_0000.nii.gz
    └── ...

说明：

_0000 后缀表示第 0 个通道（模态），多模态数据会有 _0001, _0002 等
dataset.json 包含数据集的元信息（标签、模态、文件列表等）

4. 数据预处理

4.1 预处理步骤

nnU-Net 会自动执行以下预处理：

数据分析：分析图像尺寸、间距、强度分布
重采样：统一图像间距（voxel spacing）
归一化：标准化图像强度值
裁剪：去除背景区域
生成训练计划：确定网络架构、batch size、patch size 等

4.2 执行预处理

nnUNetv2_plan_and_preprocess -d 4 --verify_dataset_integrity

参数说明：

-d 4：数据集 ID（对应 Dataset004_Hippocampus）
--verify_dataset_integrity：验证数据集完整性（检查文件是否缺失、标签是否正确等）

4.3 预处理输出

预处理完成后，会在 $nnUNet_preprocessed/Dataset004_Hippocampus 生成以下文件：

$nnUNet_preprocessed/Dataset004_Hippocampus/
├── dataset_fingerprint.json      # 数据集指纹（统计信息）
├── dataset.json                  # 数据集元数据
├── nnUNetPlans.json              # 训练计划（网络配置）
├── splits_final.json             # 交叉验证划分
├── gt_segmentations/             # Ground truth 分割（用于验证）
├── nnUNetPlans_2d/               # 2D 预处理数据
└── nnUNetPlans_3d_fullres/       # 3D 全分辨率预处理数据

4.4 查看训练计划

cat $nnUNet_preprocessed/Dataset004_Hippocampus/nnUNetPlans.json

该文件包含：

网络配置：UNet 编码器/解码器层数、卷积核大小
数据配置：patch size、batch size、数据增强策略
训练配置：学习率、优化器、训练轮数

5. 模型训练

5.1 训练命令

nnUNet 支持多种训练配置：

5.1.1 2D 网络训练

nnUNetv2_train 4 2d 0

参数说明：

4：数据集 ID
2d：网络配置（逐切片训练）
0：交叉验证 fold（0-4，共5折）

5.1.2 3D 全分辨率网络训练

nnUNetv2_train 4 3d_fullres 0

5.1.3 3D 低分辨率网络训练

nnUNetv2_train 4 3d_lowres 0

5.1.4 3D 级联网络训练

# 第一阶段：低分辨率
nnUNetv2_train 4 3d_lowres 0

# 第二阶段：级联
nnUNetv2_train 4 3d_cascade_fullres 0

5.2 GPU/CPU 设备选择

使用特定 GPU

CUDA_VISIBLE_DEVICES=0 nnUNetv2_train 4 2d 0

使用多 GPU

CUDA_VISIBLE_DEVICES=0,1 nnUNetv2_train 4 2d 0

使用 macOS MPS（Apple Silicon）

nnUNetv2_train -device mps 4 2d 0

使用 CPU（不推荐，速度慢）

nnUNetv2_train -device cpu 4 2d 0

5.3 训练过程监控

训练日志会保存在：

$nnUNet_results/Dataset004_Hippocampus/nnUNetTrainer__nnUNetPlans__2d/fold_0/
├── training_log.txt         # 训练日志
├── checkpoint_best.pth      # 最佳模型权重
├── checkpoint_final.pth     # 最终模型权重
├── progress.png             # 训练曲线图
└── validation_raw/          # 验证集预测结果

实时查看训练日志：

tail -f $nnUNet_results/Dataset004_Hippocampus/nnUNetTrainer__nnUNetPlans__2d/fold_0/training_log.txt

5.4 训练时间估计

2D 网络：GTX 1080 Ti 约 4-6 小时
3D 全分辨率：GTX 1080 Ti 约 12-24 小时
Apple M1/M2 (MPS)：约为 GPU 训练时间的 2-3 倍

5.5 训练所有交叉验证折

为了获得最佳性能，建议训练所有 5 折：

# 自动训练所有折
nnUNetv2_train 4 2d all

# 或手动训练每一折
for fold in 0 1 2 3 4; do
    nnUNetv2_train 4 2d $fold
done

6. 模型推理

6.1 推理命令

使用训练好的模型对新数据进行预测：

nnUNetv2_predict \
    -i $nnUNet_raw/Dataset004_Hippocampus/imagesTs \
    -o $nnUNet_results/Dataset004_Hippocampus/predictions \
    -d 4 \
    -c 2d \
    -f 0

参数说明：

-i：输入图像目录
-o：输出分割结果目录
-d：数据集 ID
-c：配置（2d、3d_fullres等）
-f：使用哪个 fold 的模型（可指定多个：-f 0 1 2 3 4）

6.2 使用所有折的集成预测

nnUNetv2_predict \
    -i $nnUNet_raw/Dataset004_Hippocampus/imagesTs \
    -o $nnUNet_results/Dataset004_Hippocampus/predictions_ensemble \
    -d 4 \
    -c 2d \
    -f 0 1 2 3 4  # 使用所有5折进行集成

集成预测通常比单折预测效果更好。

6.3 调整推理设置

禁用测试时增强（TTA）

nnUNetv2_predict -i INPUT -o OUTPUT -d 4 -c 2d -f 0 --disable_tta

保存概率图

nnUNetv2_predict -i INPUT -o OUTPUT -d 4 -c 2d -f 0 --save_probabilities

7. 结果可视化

7.1 使用提供的可视化脚本

项目中提供了四个可视化脚本：

7.1.1 快速查看（三视图）

python3 show_nii.py $nnUNet_raw/Dataset004_Hippocampus/imagesTr/hippocampus_001_0000.nii.gz

显示轴向、矢状、冠状三个切面的中间切片。

7.1.2 交互式浏览

python3 show_nii.py $nnUNet_raw/Dataset004_Hippocampus/imagesTr/hippocampus_001_0000.nii.gz -i --view axial

使用滑块逐层浏览切片。

视图选项：

axial：轴向切片（水平切面）
sagittal：矢状切片（侧面切面）
coronal：冠状切片（正面切面）

7.1.3 3D 表面渲染

python3 show_nii_3d.py nnUNet_raw/Dataset004_Hippocampus/labelsTr/hippocampus_001.nii.gz --mode surface

7.1.4 散点图模式

python3 show_nii_3d.py nnUNet_raw/Dataset004_Hippocampus/labelsTr/hippocampus_001.nii.gz --mode scatter

7.1.5 交互式 3D

python3 show_nii_3d_interactive.py nnUNet_raw/Dataset004_Hippocampus/labelsTr/hippocampus_001.nii.gz

可以使用鼠标旋转

7.1.6 3D整体效果

python3 show_nii_overlay_3d.py \
    nnUNet_raw/Dataset004_Hippocampus/imagesTr/hippocampus_001_0000.nii.gz \
    nnUNet_raw/Dataset004_Hippocampus/labelsTr/hippocampus_001.nii.gz

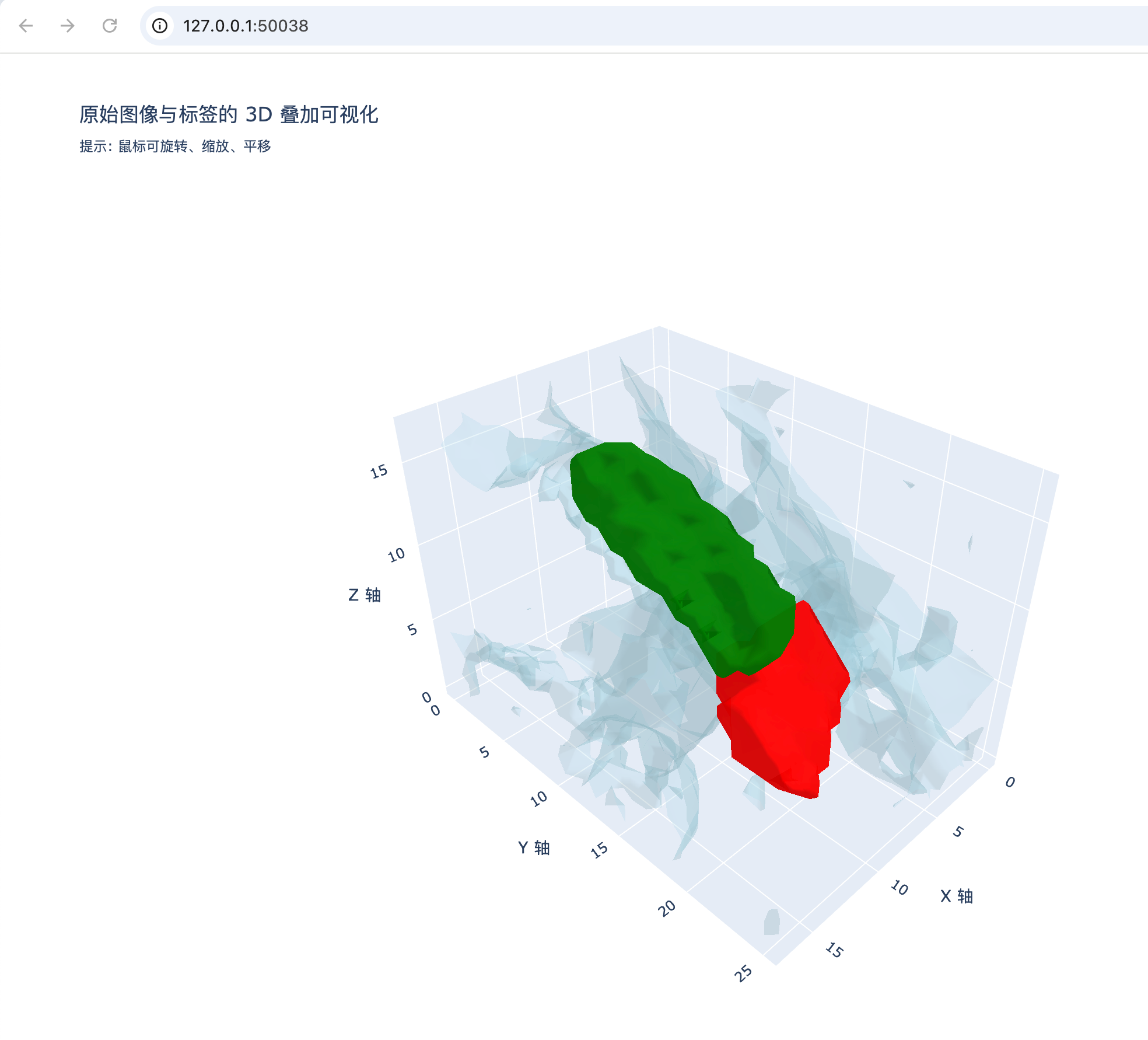

在3D互动图中，你会看到：

透明的浅蓝色"云"：包裹在外围的原始图像轮廓
红色实体(Anterior海马体的前部区域)：位于其中的主要分割目标
绿色实体(Posterior海马体的后部区域) 你可以通过点击图例来隐藏/显示任意层，方便单独查看某个区域。

7.2 可视化代码

show_nii.py

#!/usr/bin/env python3
"""
NIfTI 文件可视化脚本
用法: python3 show_nii.py <nii_file_path>

# 三个切片视图解释
 - 1. 轴向切片（Axial）
也叫横断面或水平切面
就像把人体水平切开，从头顶往下看
类似 CT/MRI 扫描时，躺在床上被一层层扫描的那个方向
可以看到左右对称的结构

 - 2. 矢状切片（Sagittal）
也叫侧面切面
就像把人体从中间垂直切开，从左侧或右侧看
可以看到前后方向的结构（比如鼻子、脑、脊柱的前后关系）

 - 3. 冠状切片（Coronal）
也叫额状切面或正面切面
就像把人体从前往后垂直切开，从正面或背面看
可以看到左右和上下的结构

# 为什么需要三个视图？
因为医学图像数据是 3D 的（有宽度、高度、深度），但屏幕是 2D 的。通过这三个互相垂直的切面，医生可以从不同角度全面观察器官的形态、病变的位置和大小。
在你的脚本中：
 - 非交互模式：同时显示三个视图的中间切片，让你快速了解整个 3D 数据
 - 交互模式（-i 参数）：选择一个视图，然后用滑块逐层浏览所有切片

例子：
python3 show_nii.py nnUNet_raw/Dataset004_Hippocampus/imagesTr/hippocampus_001_0000.nii.gz
交互模式：
python3 show_nii.py nnUNet_raw/Dataset004_Hippocampus/imagesTr/hippocampus_001_0000.nii.gz -i
"""

import argparse
import sys
import os
import numpy as np
import nibabel as nib
import matplotlib.pyplot as plt
from matplotlib.widgets import Slider

# 配置 matplotlib 支持中文显示
plt.rcParams['font.sans-serif'] = ['Arial Unicode MS', 'SimHei', 'STHeiti', 'Microsoft YaHei',
                                     'PingFang HK', 'Heiti TC', 'DejaVu Sans']
plt.rcParams['axes.unicode_minus'] = False  # 解决负号显示问题


class NiftiViewer:
    def __init__(self, nii_path):
        """初始化 NIfTI 查看器"""
        if not os.path.exists(nii_path):
            raise FileNotFoundError(f"文件不存在: {nii_path}")

        print(f"正在加载文件: {nii_path}")
        self.nii_img = nib.load(nii_path)
        self.data = self.nii_img.get_fdata()
        self.nii_path = nii_path

        print(f"数据形状: {self.data.shape}")
        print(f"数据类型: {self.data.dtype}")
        print(f"数值范围: [{self.data.min():.2f}, {self.data.max():.2f}]")

        # 归一化数据以便更好地显示
        self.data_norm = self._normalize_data(self.data)

    def _normalize_data(self, data):
        """归一化数据到 [0, 1] 范围"""
        data_min = data.min()
        data_max = data.max()
        if data_max - data_min > 0:
            return (data - data_min) / (data_max - data_min)
        else:
            return data

    def show_slices(self):
        """显示三个正交切面的中间切片"""
        # 获取中间切片索引
        mid_axial = self.data.shape[2] // 2
        mid_sagittal = self.data.shape[0] // 2
        mid_coronal = self.data.shape[1] // 2

        fig, axes = plt.subplots(1, 3, figsize=(15, 5))

        # 轴向切片 (Axial)
        axes[0].imshow(self.data_norm[:, :, mid_axial].T, cmap='gray', origin='lower')
        axes[0].set_title(f'轴向切片 (Axial)\n切片: {mid_axial}/{self.data.shape[2]}')
        axes[0].axis('off')

        # 矢状切片 (Sagittal)
        axes[1].imshow(self.data_norm[mid_sagittal, :, :].T, cmap='gray', origin='lower')
        axes[1].set_title(f'矢状切片 (Sagittal)\n切片: {mid_sagittal}/{self.data.shape[0]}')
        axes[1].axis('off')

        # 冠状切片 (Coronal)
        axes[2].imshow(self.data_norm[:, mid_coronal, :].T, cmap='gray', origin='lower')
        axes[2].set_title(f'冠状切片 (Coronal)\n切片: {mid_coronal}/{self.data.shape[1]}')
        axes[2].axis('off')

        plt.suptitle(f'NIfTI 查看器: {os.path.basename(self.nii_path)}', fontsize=14)
        plt.tight_layout()
        plt.show()

    def show_interactive(self, view='axial'):
        """显示可交互的切片浏览器"""
        fig, ax = plt.subplots(figsize=(10, 8))
        plt.subplots_adjust(bottom=0.15)

        if view == 'axial':
            max_slice = self.data.shape[2] - 1
            init_slice = max_slice // 2
            img_data = self.data_norm[:, :, init_slice].T
            view_name = '轴向 (Axial)'
        elif view == 'sagittal':
            max_slice = self.data.shape[0] - 1
            init_slice = max_slice // 2
            img_data = self.data_norm[init_slice, :, :].T
            view_name = '矢状 (Sagittal)'
        elif view == 'coronal':
            max_slice = self.data.shape[1] - 1
            init_slice = max_slice // 2
            img_data = self.data_norm[:, init_slice, :].T
            view_name = '冠状 (Coronal)'
        else:
            raise ValueError(f"不支持的视图: {view}")

        im = ax.imshow(img_data, cmap='gray', origin='lower')
        ax.set_title(f'{view_name} - 切片: {init_slice}/{max_slice}')
        ax.axis('off')

        # 添加滑块
        ax_slider = plt.axes([0.2, 0.05, 0.6, 0.03])
        slider = Slider(ax_slider, '切片', 0, max_slice, valinit=init_slice, valstep=1)

        def update(val):
            slice_idx = int(slider.val)
            if view == 'axial':
                img_data = self.data_norm[:, :, slice_idx].T
            elif view == 'sagittal':
                img_data = self.data_norm[slice_idx, :, :].T
            elif view == 'coronal':
                img_data = self.data_norm[:, slice_idx, :].T

            im.set_data(img_data)
            ax.set_title(f'{view_name} - 切片: {slice_idx}/{max_slice}')
            fig.canvas.draw_idle()

        slider.on_changed(update)

        plt.suptitle(f'文件: {os.path.basename(self.nii_path)}', fontsize=12)
        plt.show()


def main():
    parser = argparse.ArgumentParser(
        description='NIfTI (.nii / .nii.gz) 文件可视化工具',
        formatter_class=argparse.RawDescriptionHelpFormatter,
        epilog="""
示例:
  python show_nii.py image.nii.gz
  python show_nii.py image.nii.gz --view axial
  python show_nii.py image.nii.gz --interactive --view sagittal
        """)

    parser.add_argument('nii_file', help='NIfTI 文件路径 (.nii 或 .nii.gz)')
    parser.add_argument('--interactive', '-i', action='store_true',
                        help='交互模式，使用滑块浏览切片')
    parser.add_argument('--view', '-v', choices=['axial', 'sagittal', 'coronal'],
                        default='axial', help='选择视图方向 (默认: axial)')

    args = parser.parse_args()

    try:
        viewer = NiftiViewer(args.nii_file)

        if args.interactive:
            viewer.show_interactive(view=args.view)
        else:
            viewer.show_slices()

    except Exception as e:
        print(f"错误: {e}", file=sys.stderr)
        sys.exit(1)


if __name__ == '__main__':
    main()

show_nii_3d.py

#!/usr/bin/env python3
"""
NIfTI 文件 3D 可视化脚本
用法: python3 show_nii_3d.py <nii_file_path>
例子：
# 方案一：matplotlib 3D 表面渲染
python3 show_nii_3d.py nnUNet_raw/Dataset004_Hippocampus/labelsTr/hippocampus_001.nii.gz --mode surface

# 方案一：散点图模式（更快）
python3 show_nii_3d.py nnUNet_raw/Dataset004_Hippocampus/labelsTr/hippocampus_001.nii.gz --mode scatter

"""

import argparse
import numpy as np
import nibabel as nib
import matplotlib.pyplot as plt
from mpl_toolkits.mplot3d import Axes3D
from skimage import measure

# 配置中文支持
plt.rcParams['font.sans-serif'] = ['Arial Unicode MS', 'SimHei', 'STHeiti',
                                     'Microsoft YaHei', 'PingFang HK', 'Heiti TC']
plt.rcParams['axes.unicode_minus'] = False


def show_3d_surface(nii_path, threshold=None, downsample=2):
    """
    使用等值面（isosurface）显示 3D 结构

    Args:
        nii_path: NIfTI 文件路径
        threshold: 等值面阈值（None 则自动选择）
        downsample: 降采样因子（减少数据量以提高速度）
    """
    print(f"加载文件: {nii_path}")
    img = nib.load(nii_path)
    data = img.get_fdata()

    print(f"原始数据形状: {data.shape}")
    print(f"数值范围: [{data.min():.2f}, {data.max():.2f}]")

    # 降采样以提高渲染速度
    if downsample > 1:
        data = data[::downsample, ::downsample, ::downsample]
        print(f"降采样后形状: {data.shape}")

    # 自动选择阈值
    if threshold is None:
        # 对于分割标签，使用 0.5
        if np.unique(data).size < 10:  # 可能是分割 mask
            threshold = 0.5
        else:
            # 对于灰度图像，使用均值
            threshold = np.mean(data) + 0.5 * np.std(data)

    print(f"使用阈值: {threshold}")

    # 生成等值面（marching cubes 算法）
    print("生成 3D 网格（这可能需要一些时间）...")
    try:
        verts, faces, normals, values = measure.marching_cubes(
            data, level=threshold, spacing=(1.0, 1.0, 1.0)
        )
    except Exception as e:
        print(f"错误: {e}")
        print("尝试调整阈值或检查数据...")
        return

    print(f"生成了 {len(verts)} 个顶点和 {len(faces)} 个面")

    # 创建 3D 图形
    fig = plt.figure(figsize=(12, 10))
    ax = fig.add_subplot(111, projection='3d')

    # 绘制 3D 表面
    mesh = ax.plot_trisurf(
        verts[:, 0], verts[:, 1], faces, verts[:, 2],
        cmap='viridis', alpha=0.8, linewidth=0, antialiased=True
    )

    # 设置标签和标题
    ax.set_xlabel('X 轴', fontsize=12)
    ax.set_ylabel('Y 轴', fontsize=12)
    ax.set_zlabel('Z 轴', fontsize=12)
    ax.set_title(f'3D 表面渲染\n阈值: {threshold:.2f}', fontsize=14, pad=20)

    # 添加颜色条
    fig.colorbar(mesh, ax=ax, shrink=0.5, aspect=5)

    plt.tight_layout()
    plt.show()


def show_3d_scatter(nii_path, threshold=None, max_points=50000):
    """
    使用散点图显示 3D 体素

    Args:
        nii_path: NIfTI 文件路径
        threshold: 显示阈值
        max_points: 最大显示点数
    """
    print(f"加载文件: {nii_path}")
    img = nib.load(nii_path)
    data = img.get_fdata()

    print(f"数据形状: {data.shape}")
    print(f"数值范围: [{data.min():.2f}, {data.max():.2f}]")

    # 自动选择阈值
    if threshold is None:
        if np.unique(data).size < 10:
            threshold = 0.5
        else:
            threshold = np.percentile(data, 70)  # 只显示前 30% 的高值

    print(f"使用阈值: {threshold}")

    # 找到所有超过阈值的体素
    mask = data > threshold
    coords = np.argwhere(mask)
    values = data[mask]

    print(f"找到 {len(coords)} 个体素")

    # 如果点太多，随机采样
    if len(coords) > max_points:
        print(f"随机采样到 {max_points} 个点")
        indices = np.random.choice(len(coords), max_points, replace=False)
        coords = coords[indices]
        values = values[indices]

    # 创建 3D 散点图
    fig = plt.figure(figsize=(12, 10))
    ax = fig.add_subplot(111, projection='3d')

    scatter = ax.scatter(
        coords[:, 0], coords[:, 1], coords[:, 2],
        c=values, cmap='hot', alpha=0.6, s=1
    )

    ax.set_xlabel('X 轴', fontsize=12)
    ax.set_ylabel('Y 轴', fontsize=12)
    ax.set_zlabel('Z 轴', fontsize=12)
    ax.set_title(f'3D 体素分布\n阈值: {threshold:.2f}', fontsize=14, pad=20)

    fig.colorbar(scatter, ax=ax, shrink=0.5, aspect=5)

    plt.tight_layout()
    plt.show()


def main():
    parser = argparse.ArgumentParser(
        description='NIfTI 文件 3D 可视化工具',
        formatter_class=argparse.RawDescriptionHelpFormatter,
        epilog="""
示例:
  # 表面渲染（适合分割标签）
  python show_nii_3d.py image.nii.gz --mode surface

  # 散点图（快速预览）
  python show_nii_3d.py image.nii.gz --mode scatter

  # 自定义阈值
  python show_nii_3d.py image.nii.gz --mode surface --threshold 0.5
        """)

    parser.add_argument('nii_file', help='NIfTI 文件路径')
    parser.add_argument('--mode', '-m', choices=['surface', 'scatter'],
                        default='surface', help='显示模式（默认: surface）')
    parser.add_argument('--threshold', '-t', type=float, default=None,
                        help='阈值（默认自动选择）')
    parser.add_argument('--downsample', '-d', type=int, default=2,
                        help='降采样因子（仅 surface 模式，默认: 2）')
    parser.add_argument('--max-points', '-p', type=int, default=50000,
                        help='最大显示点数（仅 scatter 模式，默认: 50000）')

    args = parser.parse_args()

    try:
        if args.mode == 'surface':
            show_3d_surface(args.nii_file, args.threshold, args.downsample)
        else:
            show_3d_scatter(args.nii_file, args.threshold, args.max_points)
    except Exception as e:
        print(f"错误: {e}")
        import traceback
        traceback.print_exc()


if __name__ == '__main__':
    main()

show_nii_3d_interactive.py

#!/usr/bin/env python3
"""
NIfTI 文件交互式 3D 可视化（使用 Plotly）
用法: python3 show_nii_3d_interactive.py <nii_file_path>
例子：
python3 show_nii_3d_interactive.py nnUNet_raw/Dataset004_Hippocampus/labelsTr/hippocampus_001.nii.gz
"""

import argparse
import numpy as np
import nibabel as nib
import plotly.graph_objects as go
from skimage import measure


def show_interactive_3d(nii_path, threshold=None, downsample=2):
    """使用 Plotly 创建可交互的 3D 可视化"""
    print(f"加载文件: {nii_path}")
    img = nib.load(nii_path)
    data = img.get_fdata()

    print(f"原始数据形状: {data.shape}")
    print(f"数值范围: [{data.min():.2f}, {data.max():.2f}]")

    # 降采样
    if downsample > 1:
        data = data[::downsample, ::downsample, ::downsample]
        print(f"降采样后形状: {data.shape}")

    # 自动选择阈值
    if threshold is None:
        if np.unique(data).size < 10:
            threshold = 0.5
        else:
            threshold = np.mean(data) + 0.5 * np.std(data)

    print(f"使用阈值: {threshold}")
    print("生成 3D 网格...")

    # 生成等值面
    verts, faces, normals, values = measure.marching_cubes(
        data, level=threshold, spacing=(1.0, 1.0, 1.0)
    )

    print(f"生成了 {len(verts)} 个顶点和 {len(faces)} 个面")

    # 创建 3D mesh
    x, y, z = verts.T
    i, j, k = faces.T

    fig = go.Figure(data=[
        go.Mesh3d(
            x=x, y=y, z=z,
            i=i, j=j, k=k,
            opacity=0.8,
            colorscale='Viridis',
            intensity=z,  # 根据 z 坐标着色
            name='',
            showscale=True,
            hoverinfo='text',
            text=f'3D 结构<br>阈值: {threshold:.2f}'
        )
    ])

    # 设置布局
    fig.update_layout(
        title=f'交互式 3D 可视化<br><sub>阈值: {threshold:.2f}</sub>',
        scene=dict(
            xaxis_title='X 轴',
            yaxis_title='Y 轴',
            zaxis_title='Z 轴',
            aspectmode='data'
        ),
        width=1000,
        height=800,
    )

    print("打开交互式窗口...")
    print("提示: 可以用鼠标旋转、缩放、平移")
    fig.show()


def main():
    parser = argparse.ArgumentParser(description='NIfTI 文件交互式 3D 可视化')
    parser.add_argument('nii_file', help='NIfTI 文件路径')
    parser.add_argument('--threshold', '-t', type=float, default=None,
                        help='阈值（默认自动选择）')
    parser.add_argument('--downsample', '-d', type=int, default=2,
                        help='降采样因子（默认: 2）')

    args = parser.parse_args()

    try:
        show_interactive_3d(args.nii_file, args.threshold, args.downsample)
    except Exception as e:
        print(f"错误: {e}")
        import traceback
        traceback.print_exc()


if __name__ == '__main__':
    main()

show_nii_overlay_3d.py

#!/usr/bin/env python3
"""
NIfTI 文件原始图像和标签叠加的 3D 交互式可视化
用法: python3 show_nii_overlay_3d.py <image_file> <label_file>
例子：
python3 show_nii_overlay_3d.py \
    nnUNet_raw/Dataset004_Hippocampus/imagesTr/hippocampus_001_0000.nii.gz \
    nnUNet_raw/Dataset004_Hippocampus/labelsTr/hippocampus_001.nii.gz
"""

import argparse
import numpy as np
import nibabel as nib
import plotly.graph_objects as go
from skimage import measure


def create_mesh_data(data, threshold, downsample, color, name, opacity=0.8):
    """
    从3D数据创建mesh数据

    Args:
        data: 3D numpy数组
        threshold: 等值面阈值
        downsample: 降采样因子
        color: 网格颜色
        name: 网格名称
        opacity: 透明度

    Returns:
        plotly Mesh3d对象，如果失败返回None
    """
    # 降采样
    if downsample > 1:
        data = data[::downsample, ::downsample, ::downsample]

    print(f"  降采样后形状: {data.shape}")
    print(f"  数值范围: [{data.min():.2f}, {data.max():.2f}]")
    print(f"  使用阈值: {threshold}")

    # 检查数据是否有效
    if data.max() <= threshold:
        print(f"  警告: 最大值 {data.max():.2f} 小于等于阈值 {threshold:.2f}，跳过此数据")
        return None

    print(f"  生成 3D 网格...")

    try:
        # 生成等值面
        verts, faces, normals, values = measure.marching_cubes(
            data, level=threshold, spacing=(1.0, 1.0, 1.0)
        )

        print(f"  生成了 {len(verts)} 个顶点和 {len(faces)} 个面")

        # 创建 3D mesh
        x, y, z = verts.T
        i, j, k = faces.T

        mesh = go.Mesh3d(
            x=x, y=y, z=z,
            i=i, j=j, k=k,
            opacity=opacity,
            color=color,
            name=name,
            hoverinfo='text',
            text=f'{name}<br>顶点数: {len(verts)}'
        )

        return mesh

    except Exception as e:
        print(f"  错误: {e}")
        return None


def show_overlay_3d(image_path, label_path,
                    image_threshold=None, label_threshold=None,
                    downsample=2,
                    image_opacity=0.3, label_opacity=0.8,
                    image_color='lightblue', label_color='red'):
    """
    在同一个交互式3D图中显示原始图像和标签

    Args:
        image_path: 原始图像文件路径
        label_path: 标签文件路径
        image_threshold: 原始图像阈值
        label_threshold: 标签阈值
        downsample: 降采样因子
        image_opacity: 原始图像透明度
        label_opacity: 标签透明度
        image_color: 原始图像颜色
        label_color: 标签颜色
    """
    meshes = []

    # 加载并处理原始图像
    print(f"\n加载原始图像: {image_path}")
    img = nib.load(image_path)
    image_data = img.get_fdata()
    print(f"原始图像形状: {image_data.shape}")

    # 自动选择原始图像阈值
    if image_threshold is None:
        image_threshold = np.percentile(image_data[image_data > 0], 75)
        print(f"自动选择原始图像阈值: {image_threshold:.2f}")

    image_mesh = create_mesh_data(
        image_data,
        image_threshold,
        downsample,
        image_color,
        '原始图像',
        image_opacity
    )

    if image_mesh:
        meshes.append(image_mesh)

    # 加载并处理标签
    print(f"\n加载标签: {label_path}")
    label_img = nib.load(label_path)
    label_data = label_img.get_fdata()
    print(f"标签形状: {label_data.shape}")

    # 检查形状是否匹配
    if image_data.shape != label_data.shape:
        print(f"警告: 图像形状 {image_data.shape} 与标签形状 {label_data.shape} 不匹配")

    # 处理多标签的情况
    unique_labels = np.unique(label_data)
    unique_labels = unique_labels[unique_labels > 0]  # 排除背景
    print(f"发现 {len(unique_labels)} 个标签: {unique_labels}")

    # 为每个标签创建mesh
    colors = ['red', 'green', 'yellow', 'cyan', 'magenta', 'orange', 'purple', 'pink']

    for idx, label_val in enumerate(unique_labels):
        label_mask = (label_data == label_val).astype(float)

        if label_threshold is None:
            current_threshold = 0.5
        else:
            current_threshold = label_threshold

        current_color = colors[idx % len(colors)] if idx > 0 else label_color

        print(f"\n处理标签 {label_val}:")
        label_mesh = create_mesh_data(
            label_mask,
            current_threshold,
            downsample,
            current_color,
            f'标签 {int(label_val)}',
            label_opacity
        )

        if label_mesh:
            meshes.append(label_mesh)

    # 创建图形
    if not meshes:
        print("\n错误: 没有生成任何网格，请检查阈值设置")
        return

    print(f"\n创建交互式3D可视化（共 {len(meshes)} 个网格）...")
    fig = go.Figure(data=meshes)

    # 设置布局
    fig.update_layout(
        title='原始图像与标签的 3D 叠加可视化<br><sub>提示: 鼠标可旋转、缩放、平移</sub>',
        scene=dict(
            xaxis_title='X 轴',
            yaxis_title='Y 轴',
            zaxis_title='Z 轴',
            aspectmode='data',
            camera=dict(
                eye=dict(x=1.5, y=1.5, z=1.5)
            )
        ),
        width=1200,
        height=900,
        showlegend=True,
        legend=dict(
            x=0.02,
            y=0.98,
            bgcolor='rgba(255, 255, 255, 0.8)',
            bordercolor='black',
            borderwidth=1
        )
    )

    print("打开交互式窗口...")
    print("提示:")
    print("  - 鼠标左键拖动: 旋转")
    print("  - 鼠标滚轮: 缩放")
    print("  - 鼠标右键拖动: 平移")
    print("  - 点击图例可以隐藏/显示对应的网格")

    fig.show()


def main():
    parser = argparse.ArgumentParser(
        description='NIfTI 文件原始图像和标签的 3D 交互式叠加可视化',
        formatter_class=argparse.RawDescriptionHelpFormatter,
        epilog="""
示例:
  # 基本用法
  python3 show_nii_overlay_3d.py image.nii.gz label.nii.gz

  # 自定义阈值
  python3 show_nii_overlay_3d.py image.nii.gz label.nii.gz --image-threshold 100 --label-threshold 0.5

  # 调整透明度
  python3 show_nii_overlay_3d.py image.nii.gz label.nii.gz --image-opacity 0.5 --label-opacity 0.9

  # 更改颜色
  python3 show_nii_overlay_3d.py image.nii.gz label.nii.gz --image-color blue --label-color yellow

  # 减少降采样以提高质量（更慢）
  python3 show_nii_overlay_3d.py image.nii.gz label.nii.gz --downsample 1
        """)

    parser.add_argument('image_file', help='原始图像 NIfTI 文件路径')
    parser.add_argument('label_file', help='标签 NIfTI 文件路径')

    parser.add_argument('--image-threshold', '-it', type=float, default=None,
                        help='原始图像阈值（默认自动选择第75百分位）')
    parser.add_argument('--label-threshold', '-lt', type=float, default=None,
                        help='标签阈值（默认: 0.5）')

    parser.add_argument('--downsample', '-d', type=int, default=2,
                        help='降采样因子，越大速度越快但质量越低（默认: 2）')

    parser.add_argument('--image-opacity', '-io', type=float, default=0.3,
                        help='原始图像透明度 (0-1)（默认: 0.3）')
    parser.add_argument('--label-opacity', '-lo', type=float, default=0.8,
                        help='标签透明度 (0-1)（默认: 0.8）')

    parser.add_argument('--image-color', '-ic', type=str, default='lightblue',
                        help='原始图像颜色（默认: lightblue）')
    parser.add_argument('--label-color', '-lc', type=str, default='red',
                        help='标签颜色（默认: red）')

    args = parser.parse_args()

    try:
        show_overlay_3d(
            args.image_file,
            args.label_file,
            args.image_threshold,
            args.label_threshold,
            args.downsample,
            args.image_opacity,
            args.label_opacity,
            args.image_color,
            args.label_color
        )
    except Exception as e:
        print(f"\n错误: {e}")
        import traceback
        traceback.print_exc()


if __name__ == '__main__':
    main()

8. 常见问题

8.1 环境和安装问题

Q1: 安装 nnUNetv2 时报错？

A: 确保先安装 PyTorch，再安装 nnUNetv2：

pip3 install torch torchvision torchaudio
pip3 install nnunetv2

Q2: 找不到环境变量？

A: 每次使用前确保设置了三个环境变量：

export nnUNet_raw="/path/to/nnUNet_raw"
export nnUNet_preprocessed="/path/to/nnUNet_preprocessed"
export nnUNet_results="/path/to/nnUNet_results"

或在脚本中指定：

#!/bin/bash
SCRIPT_DIR="$(cd "$(dirname "$0")" && pwd)"
export nnUNet_raw="${SCRIPT_DIR}/nnUNet_raw"
export nnUNet_preprocessed="${SCRIPT_DIR}/nnUNet_preprocessed"
export nnUNet_results="${SCRIPT_DIR}/nnUNet_results"

# 后续命令...

8.2 数据集问题

Q3: dataset.json 格式不正确？

A: nnUNet v2 的 dataset.json 格式示例：

{
    "name": "Hippocampus",
    "description": "Left and right hippocampus segmentation",
    "reference": "Vanderbilt University Medical Center",
    "licence": "CC-BY-SA 4.0",
    "release": "1.0 04/05/2018",
    "channel_names": {
        "0": "MRI"
    },
    "labels": {
        "background": 0,
        "Anterior": 1,
        "Posterior": 2
    },
    "numTraining": 260,
    "file_ending": ".nii.gz"
}

Q4: 图像和标签不匹配？

A: 检查文件命名：

图像：case_001_0000.nii.gz（必须有 _0000 后缀）
标签：case_001.nii.gz（无后缀）

8.3 训练问题

Q5: 显存不足（CUDA out of memory）？

A: 尝试以下方法：

减小 batch size（修改 nnUNetPlans.json）
使用 2D 网络而非 3D
使用更小的 GPU（nnUNet 会自动调整）
启用混合精度训练（默认启用）

Q6: 训练速度很慢？

确保使用 GPU 而非 CPU
检查数据是否在 SSD 上（而非机械硬盘）
关闭不必要的后台程序

Q7: 如何恢复中断的训练？

A: nnUNet 会自动保存 checkpoint，直接重新运行相同的命令即可恢复：

nnUNetv2_train 4 2d 0  # 会自动从 checkpoint 恢复

8.4 推理和结果问题

Q8: 推理结果全是背景？

A: 检查：

输入图像格式是否正确（需要 _0000.nii.gz 后缀）
是否使用了正确的模型和配置
图像强度范围是否异常

Q9: 如何评估模型性能？

A: 使用 nnUNet 内置评估工具：

nnUNetv2_evaluate_folder \
    $nnUNet_results/Dataset004_Hippocampus/predictions \
    $nnUNet_raw/Dataset004_Hippocampus/labelsTs \
    -l 1 2  # 评估标签 1 和 2

会输出 Dice、IoU、95% Hausdorff 距离等指标。

8.5 自定义数据集

Q10: 如何准备自己的数据集？

A: 按照以下步骤：

mkdir -p $nnUNet_raw/Dataset999_MyDataset/{imagesTr,labelsTr,imagesTs}

准备图像和标签：
- 图像命名：case_001_0000.nii.gz
- 标签命名：case_001.nii.gz
- 确保图像和标签尺寸一致
创建 dataset.json：

{
    "name": "MyDataset",
    "description": "My custom dataset",
    "channel_names": {
        "0": "CT"
    },
    "labels": {
        "background": 0,
        "target": 1
    },
    "numTraining": 100,
    "file_ending": ".nii.gz"
}

运行预处理和训练：

nnUNetv2_plan_and_preprocess -d 999 --verify_dataset_integrity
nnUNetv2_train 999 2d 0

总结

本教程涵盖了 nnUNet 的基础使用流程：

✅ 环境安装和配置
✅ 数据集下载和准备
✅ 数据预处理
✅ 模型训练（2D/3D）
✅ 模型推理
✅ 结果可视化

进阶学习资源

官方文档：https://github.com/MIC-DKFZ/nnUNet
论文原文：Isensee et al., Nature Methods 2021
视频教程：YouTube 搜索 "nnUNet tutorial"
社区讨论：GitHub Issues

完整训练脚本示例

将以下内容保存为 train.sh：

#!/bin/bash

# 获取脚本所在目录
SCRIPT_DIR="$(cd "$(dirname "$0")" && pwd)"

# 设置环境变量
export nnUNet_raw="${SCRIPT_DIR}/nnUNet_raw"
export nnUNet_preprocessed="${SCRIPT_DIR}/nnUNet_preprocessed"
export nnUNet_results="${SCRIPT_DIR}/nnUNet_results"

# 1. 解压数据集
echo "==> 解压数据集..."
tar -xvf ./nnUNet_raw/Task04_Hippocampus.tar -C ./nnUNet_raw

# 2. 重命名数据集
echo "==> 重命名数据集..."
mv ./nnUNet_raw/Task04_Hippocampus ./nnUNet_raw/Task004_Hippocampus

# 3. 删除旧的 Dataset004（如果存在）
rm -rf ${nnUNet_raw}/Dataset004_Hippocampus

# 4. 转换为 nnUNet v2 格式
echo "==> 转换数据集格式..."
nnUNetv2_convert_old_nnUNet_dataset \
    ./nnUNet_raw/Task004_Hippocampus \
    Dataset004_Hippocampus

# 5. 数据预处理
echo "==> 数据预处理..."
nnUNetv2_plan_and_preprocess -d 4 --verify_dataset_integrity

# 6. 训练 2D 模型
echo "==> 开始训练 2D 模型..."
nnUNetv2_train -device mps 4 2d 0

# 7. （可选）训练 3D 模型
# echo "==> 开始训练 3D 模型..."
# nnUNetv2_train -device mps 4 3d_fullres 0

echo "==> 训练完成！"

运行脚本：

chmod +x train.sh
./train.sh

原创声明：本文系作者授权腾讯云开发者社区发表，未经许可，不得转载。

如有侵权，请联系 cloudcommunity@tencent.com 删除。

智慧医学影像

原创声明：本文系作者授权腾讯云开发者社区发表，未经许可，不得转载。

如有侵权，请联系 cloudcommunity@tencent.com 删除。

智慧医学影像

#nnU-Net

#nnunet
