高调光性能24V30V48V50V60V70V降压3.3V5V9V12VLED线性恒流驱动器H7311A

H7311A是一款集成PWM调光的线性降压型LED恒流驱动器，其核心优势在于极简外围电路与宽范围电流调节能力。

### 核心功能与性能

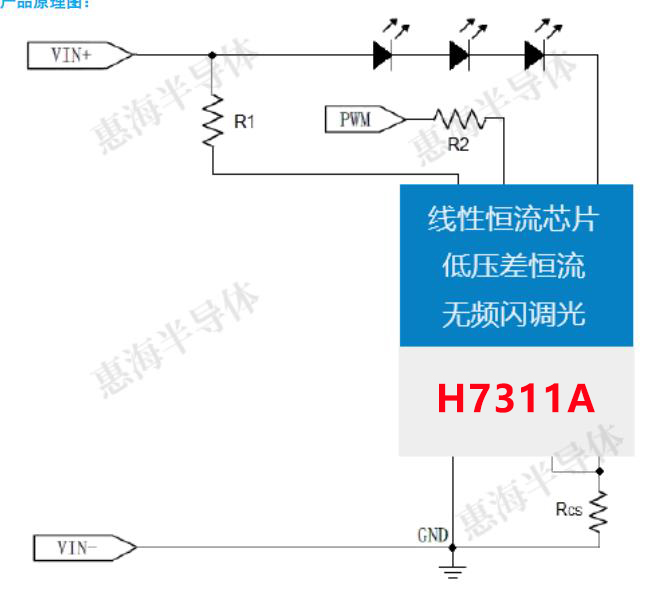

1. **极简电路设计**：仅需外接一枚电阻，即可搭建完整的LED恒流驱动系统，通过调整该电阻阻值，能实现16mA至1500mA的输出电流调节。

2. **高精度恒流控制**：内置特殊控制算法，输出电流恒流精度可稳定在≤±3.5%，确保LED亮度均匀且稳定。

3. **宽电压适配**：工作电压范围覆盖2.5V至85V，可兼容锂电池供电场景，同时满足市面上多数中低压LED应用需求。

### 附加特性与封装

1. **多重保护与低功耗**：集成过热保护功能，能有效防止芯片因高温损坏；静态电流典型值仅为100uA，功耗表现优异。

2. **灵活调光方式**：支持PWM调光功能，通过向芯片DIM引脚输入PWM信号，即可便捷调节LED工作电流，实现亮度控制。

3. **封装与散热设计**：采用ESOP-8封装形式，芯片底部的散热片与SW引脚直接相连，有助于提升散热效率，保障长期稳定工作。

品特征

 内置100V耐压MOS,支持2.5V-85V输入

 低静态电流：100uA

 输出电流：16~1500mA

 PWM调光：最高频率25KHz，分辨率可达

1000：1

 输出电流精度 ：±3.5%

 内置过热保护

 VDD工作电压：2.5V-36V

 芯片供电内置稳压电路

 调光辉度：65536级

 模拟调光

典型应用

 线性LED照明驱动

 LED手电筒

 LED台灯

 LED矿灯

 LED指示灯

 智能球泡灯

 景观亮化照明

 汽车LED灯
