构建云基石：深入理解OpenStack网络（Neutron）核心服务

简单来说，OpenStack 是一个开源的云计算管理平台项目，它允许你使用一套软件来构建和管理你自己的私有云或公有云。

你可以把它想象成开源的、可以自己掌控的 Amazon Web Services（AWS） 或 Microsoft Azure。它提供了一系列组件来协调和管理数据中心内大量的计算、存储和网络资源，并将所有这些资源以一个云的形式提供给用户。

什么是OpenStack？

想象一下，一个现代化的数据中心就像一个巨大的“硬件仓库”：

• 计算资源：成千上万的服务器（CPU和内存）
• 存储资源：硬盘、固态硬盘组成的存储池
• 网络资源：交换机、路由器构成的复杂网络

OpenStack 就像是这个仓库的 “超级管理员和自动化控制系统”。它不会直接去搬动服务器或插拔网线，而是通过软件来抽象化资源，把这些物理硬件变成可以按需分配的逻辑资源池。用户通过一个网页（控制台）或API就能申请一台虚拟机、一块硬盘或一个网络，而无需知道这台虚拟机具体运行在哪台物理服务器上。高效且智能地将用户请求的资源分配给底层的物理设备。

特点：

1. 开源开放：代码完全公开，任何人都可以免费使用、修改和分发。这避免了供应商锁定。
2. 模块化架构：OpenStack 不是单一的巨大软件，而是由许多独立的、但又相互关联的组件（服务）构成的。
3. 大规模可扩展：设计之初就是为了管理成千上万台服务器，可以轻松地通过增加节点来扩展云的能力。
4. 灵活性高：支持多种虚拟化技术（如 KVM, VMware, Xen 等）、存储后端和网络技术。

Openstack 项目组件（服务）

OpenStack 项目包含很多组件，其中最核心和常用的有

支撑 OpenStack 的物理网络架构

OpenStack 的本质是通过软件将大量物理服务器资源池化。如果把这些服务器比作一个个独立的“城市”，那么物理网络就是连接这些城市的 “高速公路系统”。一个设计拙劣的公路系统会导致交通拥堵、事故频发，同样，一个糟糕的物理网络设计会导致云平台性能瓶颈、服务中断和运维噩梦。

网络流量类型

OpenStack 云最终需要运行在物理硬件上，物理网络的架构设计直接决定了云平台的性能、可靠性、可扩展性和安全性。

1. 管理网络： 用于 OpenStack 各服务组件内部的通信。要求高可靠性。
2. 数据网络： 也称为租户网络或业务网络，承载虚拟机之间的数据流量。要求高带宽和低延迟。
3. 外部网络： 用于虚拟机访问互联网或对外提供服务。通常需要公网 IP。
4. 存储网络： 专门用于 Cinder 和 Swift 的存储流量，避免 I/O 操作影响其他网络性能。
5. IPMI 网络：用于服务器的带外管理，进行远程开机、关机和监控。这是一个独立的物理网络，通常与业务网络隔离。

物理网络架构

这里主要展开说传统三层架构及Spine-Leaf 架构

1. 传统三层架构（经典核心-汇聚-接入）

拓扑结构

• 核心层：网络的高速骨干，专注于快速的数据包转发和连接多个汇聚层。要求极高的可靠性和吞吐量。
• 汇聚层：承上启下，提供策略实施（如路由、安全、QoS）、VLAN间路由、广播域控制等功能。
• 接入层：连接服务器和终端设备，提供端口密度，进行基本的VLAN划分和二层交换。

与OpenStack的结合

• 所有计算、存储、网络节点都连接到接入层交换机。
• 通过在不同层级配置VLAN，来逻辑隔离管理、数据、存储等流量。

适用场景：中小型OpenStack私有云、开发和测试环境。

2. Spine-Leaf架构（CLOS架构）

这是现代大型数据中心和云环境的标配，为东西向流量和高密度计算而设计。

拓扑结构

• Leaf层（叶交换机）：作为接入层，每一个 Leaf交换机都连接所有的服务器。
• Spine层（脊交换机）：作为核心层，每一个 Spine交换机都连接到每一个 Leaf交换机。Spine交换机之间不互连。

形成一个全互联的Fabric网络。

与OpenStack的结合

• 计算、存储节点连接到Leaf交换机。
• 网络节点的外部网络接口可能连接到边界Leaf或专门的服务Leaf。
• 物理网络（Underlay）采用简单的IP路由（如OSPF、BGP），为Overlay网络（如VXLAN）提供无阻塞的IP承载网。

适用场景：中大型到超大规模OpenStack云环境，对东西向流量性能要求高的场景（如NFV、大数据分析）

构建高性能、灵活可扩展的云数据中心网络

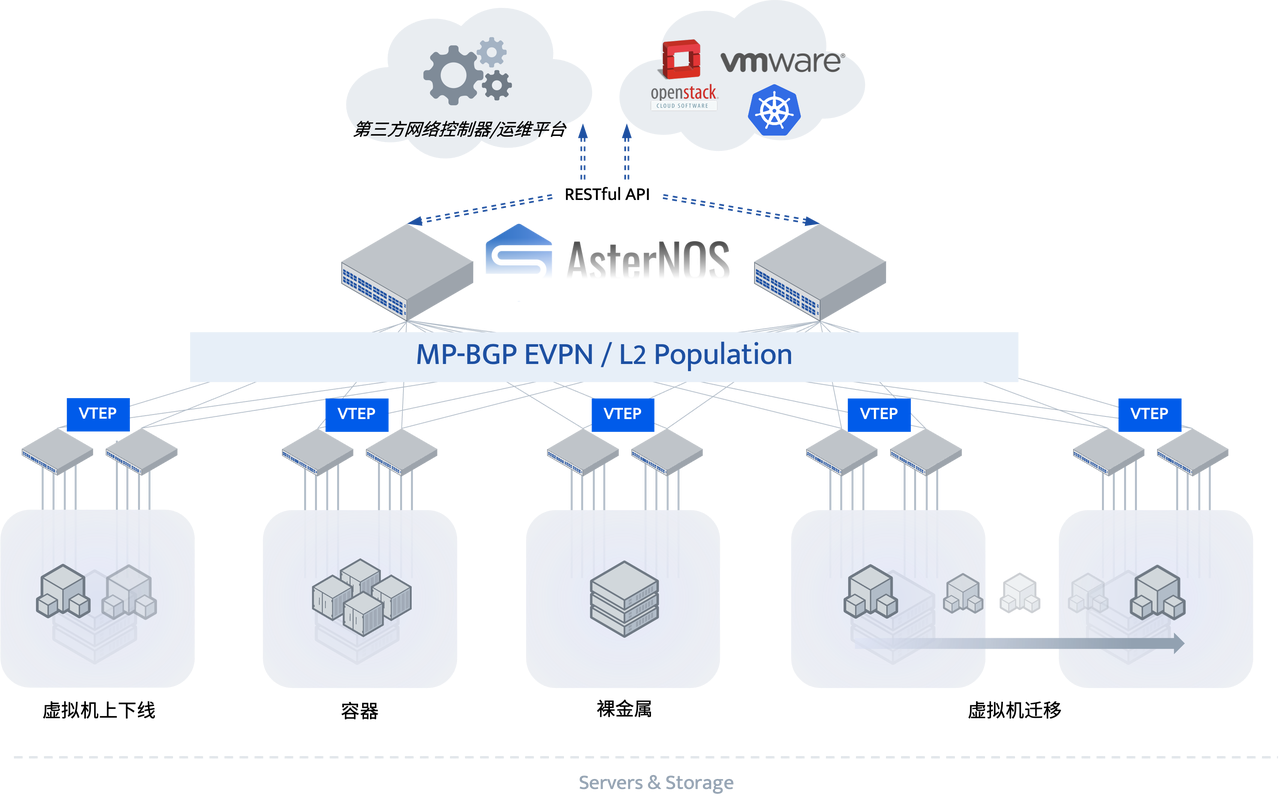

基于开放SONiC的AsterNOS与第三方云网控制器深度融合，通过VXLAN、BGP-EVPN、MC-LAG等技术与盒式设备，构建高可靠、扁平化的云数据中心网络，在实现自动化配置、图形化运维和灵活扩展的同时，显著降低TCO，助力用户无缝对标一线云架构。
