引言

本系列讲解 空间转录组学 (Spatial Transcriptomics) 相关基础知识与数据分析教程[1]，持续更新，欢迎关注，转发，文末有交流群！

简介

在本文中，我们将分析人类结直肠活检的 Visium 数据。我们的目标不是重述所有可能的分析，而是突出那些在这些数据的背景下可能特别有趣的分析。

依赖

library(osfr)
library(scran)
library(scater)
library(igraph)
library(AUCell)
library(scuttle)
library(spacexr)
library(msigdbr)
library(VisiumIO)
library(jsonlite)
library(ggspavis)
library(pheatmap)
library(patchwork)
library(OSTA.data)
library(BiocParallel)
library(DropletUtils)
library(SpatialExperiment)
# specify whether/how to
# perform parallelization
bp <- MulticoreParam(th <- 4)
# set seed for random number generation
# in order to make results reproducible
set.seed(194849)

数据导入

# retrieve dataset from OSF repo
id <- "Visium_HumanColon_Oliveira"
pa <- OSTA.data_load(id)
dir.create(td <- tempfile())
unzip(pa, exdir=td)

# read into 'SpatialExperiment'
obj <- TENxVisium(
    spacerangerOut=file.path(td, "outs"),
    format="h5",
    images="lowres")
(spe <- import(obj))

##  class: SpatialExperiment
##  dim: 18085 4269
##  metadata(2): resources spatialList
##  assays(1): counts
##  rownames(18085): ENSG00000187634 ENSG00000188976 ... ENSG00000198695
##    ENSG00000198727
##  rowData names(3): ID Symbol Type
##  colnames(4269): AACAATGTGCTCCGAG-1 AACACCATTCGCATAC-1 ...
##    TGTTGGTGCGGAATCA-1 TGTTGGTGGACTCAGG-1
##  colData names(4): in_tissue array_row array_col sample_id
##  reducedDimNames(0):
##  mainExpName: Gene Expression
##  altExpNames(0):
##  spatialCoords names(2) : pxl_col_in_fullres pxl_row_in_fullres
##  imgData names(4): sample_id image_id data scaleFactor

质控

# use gene symbols as feature names
rownames(spe) <- make.unique(rowData(spe)$Symbol)
# add per-cell quality control metrics
sub <- list(mt=grep("^MT-", rownames(spe)))
spe <- addPerCellQCMetrics(spe, subsets=sub)

# determine outliers via thresholding on MAD from the median
ol <- perCellQCFilters(spe, sub.fields="subsets_mt_percent")
# add results as cell metadata
colData(spe)[names(ol)] <- ol
# tabulate # and % of cells that'd
# be discarded for different reasons
data.frame(
    check.names=FALSE,
    `#`=apply(ol, 2, sum),
    `%`=round(100*apply(ol, 2, mean), 2))

##                            #     %
##  low_lib_size              3  0.07
##  low_n_features          636 14.90
##  high_subsets_mt_percent 161  3.77
##  discard                 779 18.25

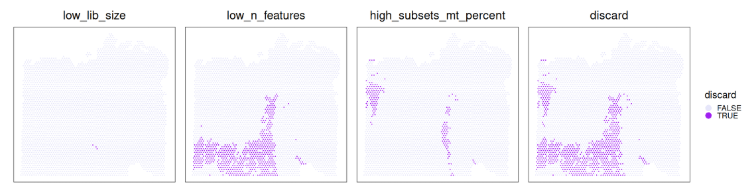

让我们看看根据上述标准哪些spots会被排除：

lapply(names(ol), \(.)
    plotCoords(spe, annotate=.) + ggtitle(.)) |>
    wrap_plots(nrow=1, guides="collect") &
    guides(col=guide_legend(override.aes=list(size=3))) &
    scale_color_manual("discard", values=c("lavender", "purple")) &
    theme(plot.title=element_text(hjust=0.5), legend.key.size=unit(0, "lines"))

看起来低质量 spot 在空间上高度有序，因此暂时不要移除它们。我们将在下方进一步看到，这里使用的质量控制指标，以及被认为应丢弃的 spot，在（基于转录组的）cluster 中是如何分布的。

预处理

# log-library size normalization
spe <- logNormCounts(spe)
# highly variable feature selection
tbl <- modelGeneVar(spe)
sel <- getTopHVGs(tbl, n=2e3)
# principal component analysis
spe <- runPCA(spe, subset_row=sel)

聚类

作为一种无监督方法，我们使用 Leiden 社区检测算法执行基于共享最近邻 (SNN) 图的聚类。

# build shared nearest-neighbor (SNN) graph
g <- buildSNNGraph(spe, use.dimred="PCA", type="jaccard")
# cluster via Leiden community detection algorithm
k <- cluster_leiden(g, objective_function="modularity", resolution=0.5)
table(spe$Leiden <- factor(k$membership))

##    1   2   3   4   5   6   7   8   9  10
##  326 504 710 432 732 458 315 171 469 152

反卷积

作为补充方法，我们使用作者提供的（已注释的）参考单细胞数据对 spot 测量结果进行解卷积。让我们首先检索这些数据，以及相应的细胞元数据，其中包含低分辨率（Level1）和高分辨率（Level2）注释，分别划分为 10 个和 32 个子群体。

# retrieve dataset from OSF repo
id <- "Chromium_HumanColon_Oliveira"
pa <- OSTA.data_load(id)
dir.create(td <- tempfile())
unzip(pa, exdir=td)

# read into 'SingleCellExperiment'
fs <- list.files(td, full.names=TRUE)
h5 <- grep("h5$", fs, value=TRUE)
sce <- read10xCounts(h5, col.names=TRUE)
# add cell metadata
csv <- grep("csv$", fs, value=TRUE)
cd <- read.csv(csv, row.names=1)
colData(sce)[names(cd)] <- cd[colnames(sce), ]
# use gene symbols as feature names
rownames(sce) <- make.unique(rowData(sce)$Symbol)
# exclude cells deemed to be of low-quality
sce <- sce[, sce$QCFilter == "Keep"]
# tabulate subpopulations
table(sce$Level1)

##
##                B cells           Endothelial            Fibroblast
##                  33611                  7969                 28653
##  Intestinal Epithelial               Myeloid              Neuronal
##                  22763                 25105                  4199
##          Smooth Muscle               T cells                 Tumor
##                  43308                 29272                 65626

接下来，我们使用 spacexr（RCTD）进行解卷积。默认情况下，runRctd() 的 rctd_mode="doublet"，即每个像素最多拟合两个亚群；在这里，我们将 rctd_mode 设置为 "full"，以允许拟合任意数量的亚群。

# prep reference data (Chromium);
# subset cells from same patient
.sce <- sce[, grepl("P2", sce$Patient)]
# downsample to at most 4,000 cells per cluster
cs <- split(seq_len(ncol(.sce)), .sce$Level1)
cs <- lapply(cs, \(.) sample(., min(length(.), 4e3)))
.sce <- .sce[, unlist(cs)]
# run 'RCTD' deconvolution
rctd_data <- createRctd(spe, .sce, cell_type_col="Level1")
(res <- runRctd(rctd_data, max_cores=th, rctd_mode="full"))

##  class: SpatialExperiment
##  dim: 9 4269
##  metadata(4): spatial_rna config cell_type_info internal_vars
##  assays(1): weights
##  rownames(9): B cells Endothelial ... T cells Tumor
##  rowData names(0):
##  colnames(4269): AACAATGTGCTCCGAG-1 AACACCATTCGCATAC-1 ...
##    TGTTGGTGCGGAATCA-1 TGTTGGTGGACTCAGG-1
##  colData names(1): sample_id
##  reducedDimNames(0):
##  mainExpName: NULL
##  altExpNames(0):
##  spatialCoords names(2) : x y
##  imgData names(0):

应将 RCTD 推断的权重标准化，以使每个点中细胞类型的比例总和为 1：

# scale weights such that they sum to 1
ws <- assay(res)
ws <- sweep(ws, 2, colSums(ws), `/`)
# add proportion estimates as metadata
ws <- data.frame(t(as.matrix(ws)))
colData(spe)[names(ws)] <- ws[colnames(spe), ]

为了与无监督聚类（基于 SNN 的 Leiden）进行比较，我们也纳入了另一种分配方式：将每个 spot 直接赋予解卷积估计中最常见的标签

ids <- names(ws)[apply(ws, 1, which.max)]
table(spe$RCTD <- factor(ids), spe$Leiden)

##
##                            1   2   3   4   5   6   7   8   9  10
##    B.cells                 0  42   0   6   0   4   0   0   0   0
##    Endothelial             0 113   0   0   0  23   0   0   0   0
##    Fibroblast              0 271   0   0  11  57 313   0   0   0
##    Intestinal.Epithelial   0   4   0   4   0   0   0   0 466  10
##    Myeloid                 0  16   0   0   2   3   0   0   0   0
##    Smooth.Muscle           0   8   0   0   0 362   0   0   0   0
##    T.cells                 0  11   0   0   0   3   0   0   0   0
##    Tumor                 326  39 710 422 719   6   2 171   3 142

我们还可以将组织划分为广泛的生物学区域；在此，通过将基于 RCTD 的亚群分配归纳为四个类别来实现：

lab <- list(
    tum="Tumor",
    epi="Intestinal.Epithelial",
    imm=c("B.cells", "T.cells", "Myeloid"),
    str=c("Endothelial", "Fibroblast", "Smooth.Muscle"))
idx <- match(spe$RCTD, unlist(lab))
lab <- rep.int(names(lab), sapply(lab, length))
table(spe$Domain <- factor(lab[idx]))

##
##   epi  imm  str  tum
##   484   87 1158 2540

探索分析

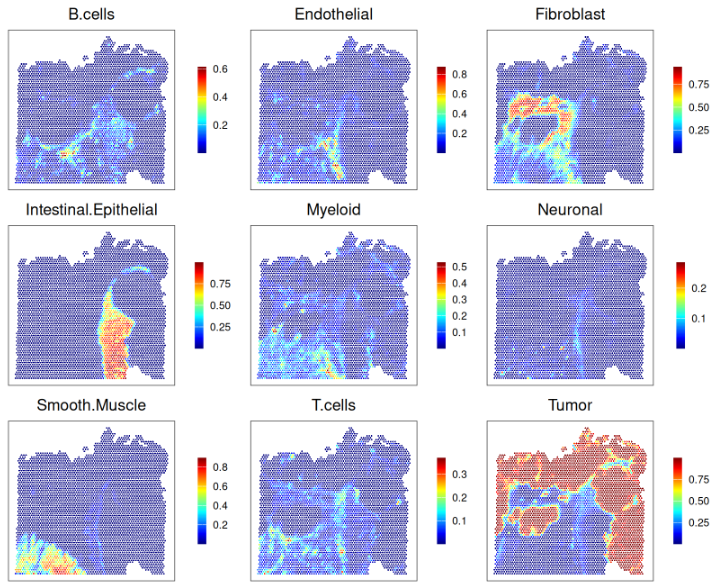

让我们把去卷积权重在空间中可视化，也就是按照“在给定 spot 内被估计属于某一特定细胞类型的比例”来上色：

lapply(names(ws), \(.)
    plotCoords(spe, annotate=.)) |>
    wrap_plots(nrow=3) & theme(
    legend.key.width=unit(0.5, "lines"),
    legend.key.height=unit(1, "lines")) &
    scale_color_gradientn(colors=pals::jet())

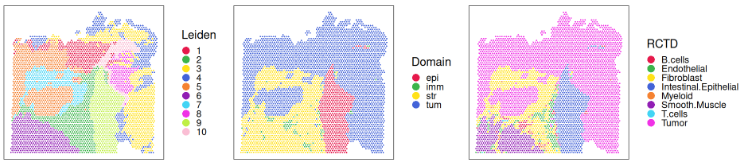

lapply(c("Leiden", "Domain", "RCTD"),
    \(.) plotCoords(spe, annotate=.)) |>
    wrap_plots(nrow=1) &
    theme(legend.key.size=unit(0, "lines")) &
    scale_color_manual(values=unname(pals::trubetskoy()))

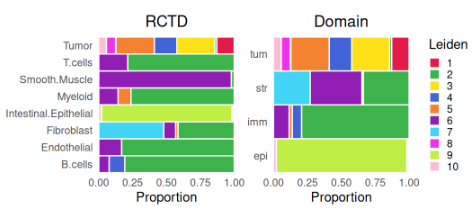

为了帮助表征来自无监督聚类的亚群，我们可以查看它们在基于去卷积的聚类和广泛区域中的分布；例如，肿瘤 spot 非常多样，而平滑肌 spot 和（正常）上皮几乎完全映射到单一聚类：

cd <- data.frame(colData(spe))
df <- as.data.frame(with(cd, table(RCTD, Leiden)))
fd <- as.data.frame(with(cd, table(Domain, Leiden)))
ggplot(df, aes(Freq, RCTD, fill=Leiden)) + ggtitle("RCTD") +
ggplot(fd, aes(Freq, Domain, fill=Leiden)) + ggtitle("Domain") +
plot_layout(nrow=1, guides="collect") &
    labs(x="Proportion", y=NULL) &
    coord_cartesian(expand=FALSE) &
    geom_col(width=1, col="white", position="fill") &
    scale_fill_manual(values=unname(pals::trubetskoy())) &
    theme_minimal() & theme(aspect.ratio=1,
        legend.key.size=unit(2/3, "lines"),
        plot.title=element_text(hjust=0.5))

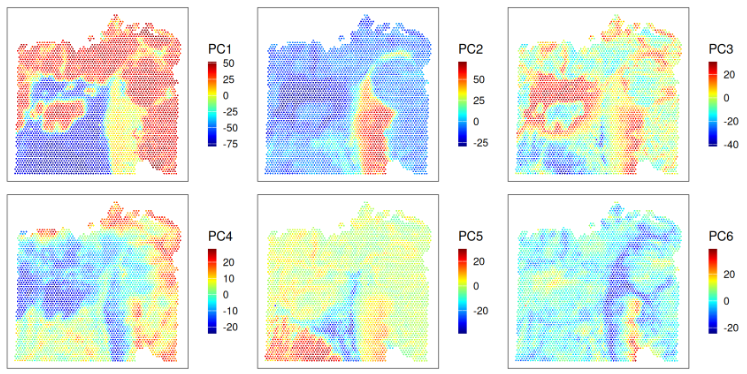

让我们从 PCs 的角度审视（表达）变异的关键驱动因素。结合上面的聚类和去卷积结果，我们可以看到：

PC1 把基质与正常和恶性上皮区分开来；
PC2 明显把（正常）肠道上皮与其他一切分开；
PC3 捕获了一个富含成纤维细胞的区域以及正常上皮；
PC5 把成纤维细胞和平滑肌细胞分开；等等。

pcs <- reducedDim(spe, "PCA")
colData(spe)[colnames(pcs)] <- pcs
lapply(colnames(pcs)[seq_len(6)],
    \(.) plotCoords(spe, annotate=.) +
    scale_color_gradientn(., colors=pals::jet())) |>
    wrap_plots(nrow=2) & theme(
        plot.title=element_blank(),
        legend.key.width=unit(0.5, "lines"),
        legend.key.height=unit(1, "lines"))

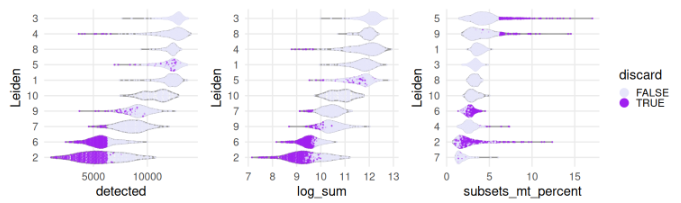

对于特定集群，质量控制指标往往较低。反过来，它们的斑块状图案解释了之前看到的低质量斑点的聚集。

lapply(c("detected", "log_sum", "subsets_mt_percent"), \(.)
    plotColData(spe, x=., y="Leiden", color_by="discard", point_size=0.1) +
    scale_x_discrete(limits=names(sort(by(spe[[.]], spe$Leiden, median))))) |>
    wrap_plots(nrow=1, guides="collect") &
    scale_color_manual("discard", values=c("lavender", "purple")) &
    guides(col=guide_legend(override.aes=list(alpha=1, size=3))) &
    theme_minimal() & theme(
        panel.grid.minor=element_blank(),
        legend.key.size=unit(0, "lines"))

Signatures 分析

与其研究单个基因，我们也可以评估一组基因的表达（例如，通路签名）；例如，恶性组织可能在糖酵解和脂肪酸代谢等代谢活性上有所不同，或表现出增加的凋亡（细胞死亡）等。在此，我们使用 msigdbr 包，从 MSigDB 获取一些生物现象的标志基因集：

# retrieve hallmark gene sets from 'MSigDB'
db <- msigdbr(species="Homo sapiens", category="H")

# get list of gene symbols, one element per set
gs <- split(db$ensembl_gene, db$gs_name)
# simplify set identifiers (drop prefix, use lower case)
names(gs) <- tolower(gsub("HALLMARK_", "", names(gs)))
# how many sets?
length(gs)

# how many genes in each?
range(sapply(gs, length))

接下来，我们将用 AUCell（Aibar et al. 2017）来打分，它分两步走：(i) 对每个观测（这里是 spot）里的基因进行排序，(ii) 为每个基因集计算 AUC 值。本质上，这些值代表“在排名最靠前（默认前 5 %）的基因里，属于该基因集的比例”；也就是说，数值越高，（协同基因表达所体现的）活性越高。

# realize (sparse) gene expression matrix
mtx <- as(logcounts(spe), "dgCMatrix")
# use ensembl identifiers as feature names
rownames(mtx) <- rowData(spe)$ID
# build per-spot gene rankings
rnk <- AUCell_buildRankings(mtx, BPPARAM=bp, plotStats=FALSE, verbose=FALSE)
# calculate AUC for each gene set in each spot
auc <- AUCell_calcAUC(geneSets=gs, rankings=rnk, nCores=th, verbose=FALSE)
# add results as spot metadata
colData(spe)[rownames(auc)] <- res <- t(assay(auc))

为简单起见，我们将继续仅调查那些跨点得分变异性最高的Signatures：

var <- colVars(res) # variance across spots
top <- names(tail(sort(var), 8)) # top sets)

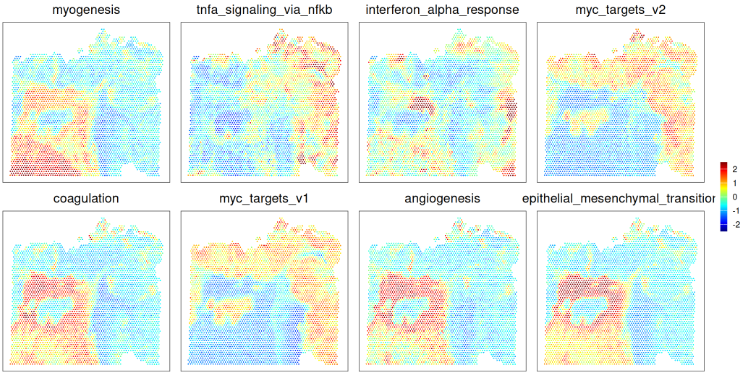

总之，MYC 信号在基质区域缺失；包围癌灶的成纤维细胞环表现出 EMT、血管生成等；INFa 应答和 TNFa 信号在基质和恶性上皮中均呈斑片状分布。

lapply(top, \(.) {
    spe[[.]] <- scale(spe[[.]]) # scaling
    plotCoords(spe, annotate=.) # plotting
}) |>
    # arrange & prettify
    wrap_plots(nrow=2, guides="collect") &
    scale_color_gradientn(
        colors=pals::jet(),
        oob=scales::squish,
        limits=c(-2.5, 2.5)) &
    theme(
        legend.key.width=unit(0.5, "lines"),
        legend.key.height=unit(1, "lines"))

为了便于解读，我们可以按 spot 标签对 AUCell 得分进行分层；这些标签既可来自无监督聚类，也可源于去卷积方法：

for (. in c("Leiden", "RCTD")) {
    # aggregate AUC values by cluster
    mu <- aggregateAcrossCells(auc[top, ], spe[[.]],
        use.assay.type="AUC", statistics="mean")
    # visualize as (cluster x set) heatmap
    pheatmap(
        mat=t(assay(mu)), scale="column", col=pals::coolwarm(), main=.,
        cellwidth=10, cellheight=10, treeheight_row=5, treeheight_col=5)
}

对于后者，我们也可以把基因集得分与比例估计值做关联（而不是按主要亚群把标签离散化）：

# correlate 'AUCell' signature scores with subpopulation
# proportion estimates from deconvolution with 'RCTD'
cm <- cor(as.matrix(ws), t(assay(auc[top, ])))

pheatmap(cm,
    col=pals::coolwarm(),
    breaks=seq(-1, 1, length=25),
    cellwidth=10, cellheight=10,
    treeheight_row=5, treeheight_col=5)
