SD NAND (贴片式TF卡)开发常见问题:初始化失败、读写错误排查方案

原创
作者头像
用户11143476
发布2025-11-20 14:24:55
发布2025-11-20 14:24:55
500
举报
文章被收录于专栏:SD NANDSD NAND

在嵌入式开发中,工程师们常遇到这样的困惑:明明按手册接好了线,SD NAND 却始终初始化失败;好不容易初始化成功,读写数据时又频繁报错。这些问题看似复杂,实则大多与硬件接线、时序配置或协议细节有关。

一、先明确:SD NAND 故障的 “三层排查逻辑”

SD NAND 出现问题时,盲目调试代码往往事倍功半。正确的排查思路应遵循 “硬件→协议→软件” 三层逻辑:

  • 硬件层:接线是否正确、电源是否稳定、焊接是否可靠(物理连接问题占比 60% 以上);
  • 协议层:初始化时序是否符合规范、指令交互是否正确(协议细节问题占比 30%);
  • 软件层:驱动代码是否有逻辑错误、参数配置是否匹配(代码问题占比 10%)。

米客方德的技术支持团队在处理客户问题时,也常用这套逻辑,能将 90% 以上的故障在 1 小时内定位。

二、初始化失败:5 大原因及分步排查方案

初始化是 SD NAND 工作的第一步,也是最容易出问题的环节。常见表现为:发送初始化指令后无响应、返回错误代码(如 0xFF 而非 0x01)、频繁复位等。以下按排查优先级拆解原因:

1. 硬件接线错误:最基础也最容易忽略

常见问题

  • 电源接错(误接 5V 而非 3.3V,导致芯片烧毁);
  • 引脚接反(MOSI 与 MISO 接反,指令发送后收不到响应);
  • 地线未接(GND 悬空,导致信号干扰)。

排查步骤:① 用万用表测量 VCC 引脚电压,确认是 3.3V(米客方德 SD NAND 耐压范围 2.7-3.6V,超过 3.6V 会触发保护);② 对照 datasheet 重新核对引脚:SPI 模式下,CS 接 GPIO、SCK 接 SPI 时钟、MOSI 接主机发送、MISO 接主机接收(米客方德手册会标注引脚序号与功能,如 1 脚 VCC、2 脚 GND、3 脚 CS 等);③ 检查地线是否连通:用万用表通断档测量 SD NAND 的 GND 与 MCU 的 GND,确保导通(地线不通会导致信号参考电平混乱)。

米客方德优势:其 SD NAND 内置过压保护电路,若误接 5V 电源,会暂时锁死芯片(而非烧毁),断电后重新接 3.3V 可恢复,降低硬件损坏风险。

2. 初始化时序不匹配:协议细节导致 “对话失败”

常见问题

  • 上电后未延时就发送指令(芯片未完成内部复位);
  • 指令发送顺序错误(如未发唤醒指令就直接读 ID);
  • 时钟频率过高(初始化阶段超过 400kHz)。

排查步骤:① 上电后必须延时 100ms(米客方德芯片建议至少 50ms,确保内部电路稳定);② 按规范发送初始化指令:SPI 模式需先发送 0xAB 唤醒指令(返回 0x01 表示就绪),再发送 0x9F 读 ID 指令(米客方德厂商 ID 为 0x92,可作为验证依据);③ 初始化阶段时钟频率限制:SPI 模式≤1MHz,SDIO 模式≤400kHz(高速模式需初始化后再切换)。

实战技巧:用示波器观察 SCK 引脚,若初始化时频率达到 10MHz,必然导致失败,降至 400kHz 即可解决。

3. 焊接问题:LGA 封装虚焊导致接触不良

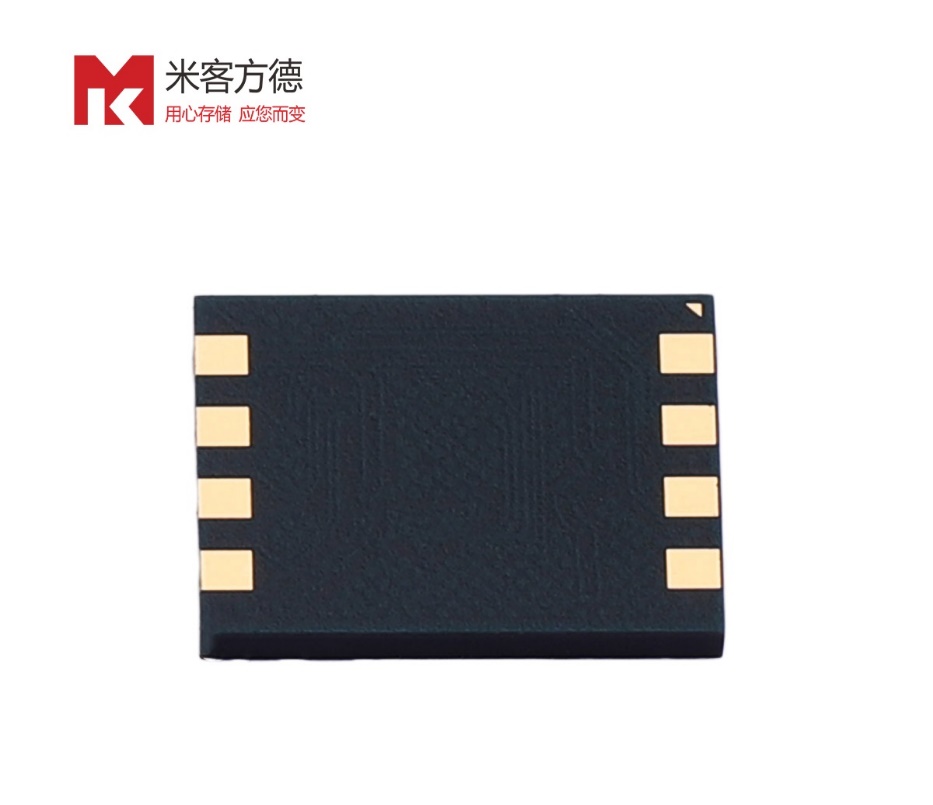

SD NAND pin脚
SD NAND pin脚

常见问题

  • LGA 封装焊点氧化(尤其手工焊接时温度不足);
  • 焊盘有残留助焊剂(导致引脚间漏电);
  • 引脚与焊盘错位(部分引脚未接触)。

排查步骤:① 用放大镜观察焊点:米客方德 LGA-8 封装的焊点为圆形焊盘,正常焊接应呈现 “饱满的锡球”,若焊点干瘪或有气泡,即为虚焊;② 用热风枪二次焊接:温度设为 260℃,风速 3 档,距离芯片 2cm 吹 5 秒(避免高温损坏芯片);③ 清洗焊盘:用酒精棉擦拭芯片底部,去除残留助焊剂(助焊剂导电会导致信号干扰)。

米客方德优势:其 LGA 封装采用 “无铅焊盘” 设计,熔点更低(217℃),手工焊接时更易形成可靠焊点,虚焊概率比传统封装低 40%。

4. 芯片损坏:物理损伤或静电击穿

常见问题

  • 焊接时高温损坏(超过 300℃ 持续 10 秒以上);
  • 静电击穿(拿取芯片时未戴防静电手环);
  • 过流烧毁(电源端未串限流电阻)。

排查步骤:① 测量芯片电阻:用万用表二极管档测 VCC 与 GND 之间的电阻,正常应为 10kΩ 以上,若为 0Ω 则说明短路烧毁;② 观察外观:芯片表面是否有焦痕、引脚是否变形(米客方德芯片表面有激光打标,若标痕模糊可能是高温损坏);③ 替换验证:换一颗新的米客方德 SD NAND 重新焊接,若能正常初始化,则说明原芯片已损坏。

5. 电源噪声过大:纹波干扰导致芯片复位

常见问题

  • 电源未加滤波电容(导致电压纹波超过 100mV);
  • 与电机、射频模块共用电源(强干扰导致电压波动);
  • 电池供电时电压跌落(低于 2.7V 触发保护)。

排查步骤:① 在 VCC 与 GND 之间并联 1 个 0.1μF 陶瓷电容(靠近芯片引脚)和 1 个 10μF 电解电容(滤除低频纹波);② 用示波器测量 VCC 电压:正常应稳定在 3.3V±0.3V,若波动超过 ±0.5V,需单独为 SD NAND 供电;③ 电池供电时加 LDO 稳压(如选用 3.3V 输出的 AMS1117,确保电压稳定)。

三、读写错误:3 大核心原因及解决方法

初始化成功后,读写错误是另一类高频问题,表现为:读数据全为 0xFF 或乱码、写数据后读回不一致、擦除扇区后数据未清空等。

1. 地址未对齐:扇区边界错误导致数据错位

常见问题

  • 读写地址不是 512 字节整数倍(如 0x123 而非 0x200);
  • 跨扇区读写时未处理边界(如从 0x1FE 读 4 字节,实际跨了两个扇区);
  • 地址超过芯片最大容量(如 4GB 芯片写地址 0x100000000,超出范围)。

排查步骤:① 检查地址参数:确保 addr % 512 == 0(1 扇区 = 512 字节,米客方德所有型号均遵循此标准);② 计算最大地址:4GB 芯片最大地址为 0x7FFFFFF(4×1024³÷512 - 1),超过此值会返回错误;③ 在驱动中添加地址校验:

c

运行

if(addr % 512 != 0 || addr >= MAX_ADDRESS)

{

return ERROR; // 地址错误时返回

}

2. 未等待就绪状态:操作节奏过快导致冲突

常见问题

  • 写数据后未等待芯片就绪(直接进行下一次操作);
  • 擦除扇区后立即读写(擦除未完成导致数据错误);
  • 未检测忙信号(芯片正在处理时强行发送新指令)。

排查步骤:① 写 / 擦除操作后必须轮询状态寄存器:SPI 模式发送 0x05 指令读状态,直到 BIT0 == 0(就绪);② 米客方德芯片的擦写时间参考:TLC 类型擦除 1 扇区约 10ms,SLC 类型约 5ms,写 1 扇区约 2ms,需预留足够等待时间;③ 在代码中添加等待逻辑:

c

运行

void SD_NAND_WaitReady(void)

{

uint8_t status;

do

{

status = SD_NAND_ReadStatus(); // 读状态寄存器

} while((status & 0x01) == 0x01); // 忙则等待

}

3. 指令或数据 CRC 错误:协议校验失败

常见问题

  • SPI 模式忽略 CRC 字节(部分芯片严格校验时会报错);
  • 数据传输过程中受干扰(导致 CRC 校验不通过);
  • 驱动未处理 SDIO 模式的 CRC 自动校验(默认关闭时需手动处理)。

排查步骤:① SPI 模式发送指令时,最后 1 字节补 0x00(米客方德芯片对 SPI 模式的 CRC 校验默认关闭,可忽略,但补 0 更规范);② 检查数据传输线长度:超过 10cm 易受干扰,建议缩短至 5cm 以内,或在数据线旁走地线屏蔽;③ SDIO 模式开启硬件 CRC 校验:STM32 中配置 SDIO->CLKCR |= SDIO_CLKCR_CRCEN,让硬件自动处理校验。

四、终极排查工具:示波器与逻辑分析仪的使用技巧

当软件排查无果时,硬件工具能帮你 “看见” 问题本质:

1. 用示波器看电源和时钟

  • 电源:探头接 VCC 引脚,观察是否有超过 100mV 的纹波(正常应≤50mV);
  • 时钟:接 SCK/CLK 引脚,确认频率是否符合初始化要求(≤1MHz),波形是否清晰无毛刺(米客方德芯片要求时钟占空比 40%-60%)。

2. 用逻辑分析仪抓指令交互

  • 同时抓取 CS、SCK、MOSI、MISO 四线信号,对比 datasheet 中的时序图:
    • 正常初始化:MOSI 发送 0xAB 后,MISO 应返回 0x01;
    • 读 ID 指令:发送 0x9F 后,MISO 应先返回厂商 ID(米客方德为 0x92),再返回产品 ID。
  • 若发现 MISO 始终返回 0xFF,说明芯片未响应,需检查硬件连接;若返回乱码,可能是时钟频率过高或接线松动。

五、预防方案:从选型到开发的避坑指南

  1. 选型时优先选 “兼容性强” 的芯片:米客方德 SD NAND 对指令容错性更高,比如允许初始化时钟稍高(≤2MHz)、忽略 CRC 字节,新手更易调试,降低开发难度。
  2. 参考官方例程,避免重复踩坑:米客方德提供 STM32、GD32 等平台的驱动代码,包含初始化、读写、错误处理的完整逻辑,直接复用可减少 80% 的代码问题。
  3. 硬件设计时预留测试点:在 CS、SCK、VCC 引脚旁预留测试点,方便用示波器快速测量,避免排查时反复拆焊。
  4. 批量生产前做 “极限测试”:用米客方德的工业级型号做高低温测试(-40℃~85℃),验证极端环境下的稳定性,避免量产后期出现故障。

六、总结:90% 的问题都能通过 “基础排查” 解决

SD NAND 开发中的初始化失败和读写错误,看似棘手,实则大多源于基础细节:接线错误、时序不匹配、地址未对齐等。遵循 “硬件→协议→软件” 的排查逻辑,结合米客方德芯片的保护机制(过压保护、容错指令)和参考例程,能快速定位 90% 以上的问题。

记住:遇到问题时,先检查硬件连接和电源,再用工具观察信号,最后调试代码 —— 这套流程能帮你少走 80% 的弯路。如果仍有困惑,米客方德的技术手册中附有 “故障排查流程图”,按图索骥,即使是新手也能高效解决问题
