【0x001C】HCI_LE_Read_Supported_States命令全面解析

HCI_LE_Read_Supported_States 是低功耗蓝牙（Bluetooth Low Energy, BLE）协议栈中的一个主机控制器接口（Host Controller Interface, HCI）命令。该命令用于查询蓝牙控制器支持的BLE状态。这些状态通常与BLE连接、广播、扫描等模式有关。通过此命令，主机（如智能手机、平板电脑等）可以了解蓝牙控制器支持哪些BLE操作模式，从而优化其BLE应用的行为。

一、命令概述

HCI_LE_Read_Supported_States 命令是用于查询BLE设备所支持的各种状态的指令。通过发送该命令，主机可以获取设备在低功耗蓝牙运行模式下能够处于的不同状态信息，这有助于主机了解设备的功能边界和当前可操作的状态范围，以便更好地进行后续的配置、管理以及与设备的交互操作。

• HCI_LE_Read_Supported_States 命令的核心作用：读取链路层所支持的状态、角色以及状态与角色的组合情况。通过执行此命令，主机能够获取到关于BLE链路层在不同工作情境下所能支持的各种设置信息，对于全面了解设备的能力范围以及进行后续的合理配置和管理至关重要。详细在蓝牙核心规范的[Vol 6] Part B, Section 1.1.1描述。
• 注意：此命令仅提供关于可使用传统广播（legacy advertising）的支持状态和角色的信息。并不提供那些只能在扩展广播命令（有关扩展广播的信息，请参见蓝牙核心规范的第3.1.1节）下才能使用的状态和角色信息。

通过 HCI_LE_Read_Supported_States 命令，蓝牙设备的主机可以查询其蓝牙控制器在链路层支持哪些状态和角色，以及这些状态和角色的组合。这对于确保设备之间的兼容性、优化BLE应用的行为以及进行故障排查非常有用。然而，需要注意的是，此命令的信息仅限于传统广播，而不包括扩展广播。对于使用扩展广播的应用，需要查阅其他相关命令和文档。

二、命令格式

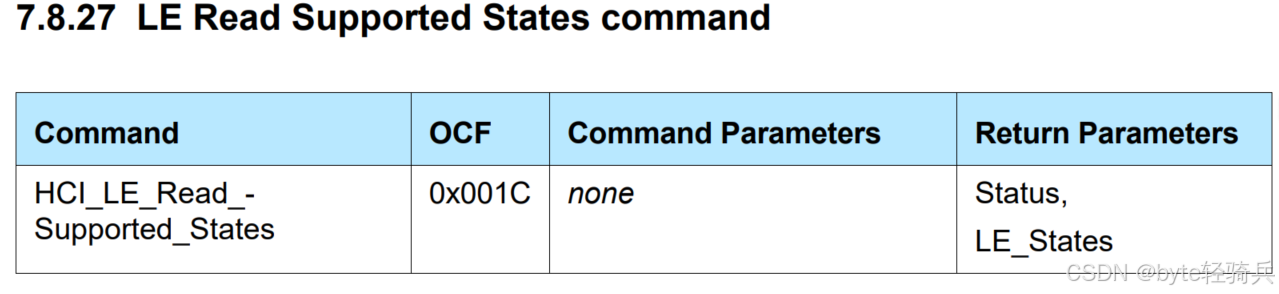

2.1. HCI_LE_Read_Supported_States 命令格式

HCI_LE_Read_Supported_States 命令的格式通常遵循HCI命令的一般结构。

包括操作码（Opcode）、参数长度（Parameter Length）和参数（Parameters）。对于此特定命令，其格式通常如下：

• 操作码（Opcode）：通常为两个字节，用于标识命令类型。对于HCI_LE_Read_Supported_States，操作码是固定的。
• 参数长度（Parameter Length）：对于此命令，参数长度通常为0。因为其主要目的是查询设备支持的状态，不需要特定条件或设置来限定查询范围，而是获取设备本身所具备的全部相关状态信息。
• 参数（Parameters）：由于参数长度为0，因此此命令不包含任何参数。

2.2. 响应格式

当蓝牙控制器接收到HCI_LE_Read_Supported_States命令后，它会返回一个响应。

该响应包含以下部分：

• Event Code：事件码，用于标识响应的类型。对于HCI命令的响应，通常会有一个特定的事件码来表示命令执行完成或返回结果。
• 返回参数长度（Parameter Total Length）：一个字节，表示响应中参数部分的字节数。有助于接收方正确解析响应数据。
• Parameters：参数部分，一个或多个字节，表示蓝牙控制器支持的BLE状态。这些状态通常通过位掩码表示，每个位代表一个特定的BLE状态。

三、返回参数和支持的状态说明

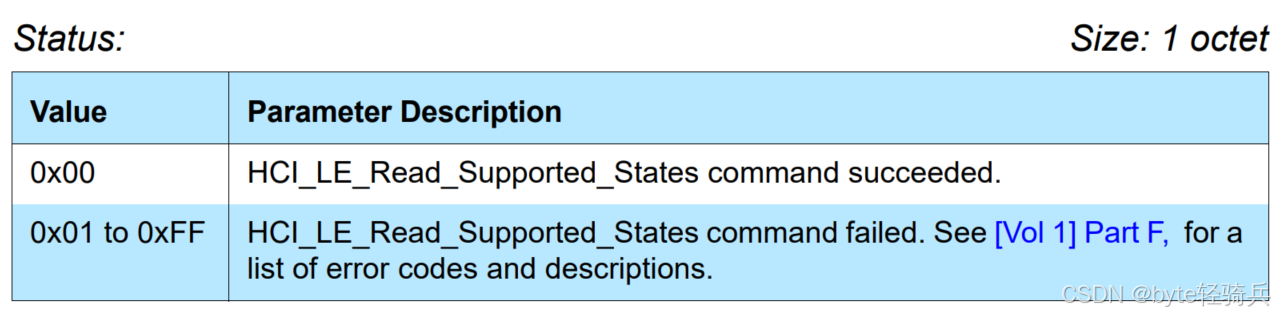

3.1. 状态（Status）

Status（状态码）是一个关键的返回参数，用于告知主机（Host）命令的执行结果。通过解析HCI_Command_Complete事件中的返回参数，主机可以了解命令的执行结果，并据此进行后续操作或错误处理。

一个字节，表示命令执行的结果。

• 0x00：表示命令成功执行。
• 其他值：表示不同类型的错误，如参数无效、命令不允许、资源不足等。具体的错误代码和含义可以参考蓝牙核心规范中的相关描述。蓝牙Controller错误代码全面概览-CSDN博客

3.2. LE_States

LE_States 参数是一个位字段（bit field）。在计算机领域，位字段是一种数据结构，它允许将多个布尔值（true 或 false，在这里用 1 或 0 表示）紧凑地存储在一个或几个字节中，每个位都代表一个特定的含义。

3.2.1. LE_States 参数说明

• LE_States 是一个位字段（bit field），用于表示蓝牙控制器所支持的状态、角色或它们的组合。
• 如果某个位被设置为1，则表示该状态、角色或组合被控制器支持。

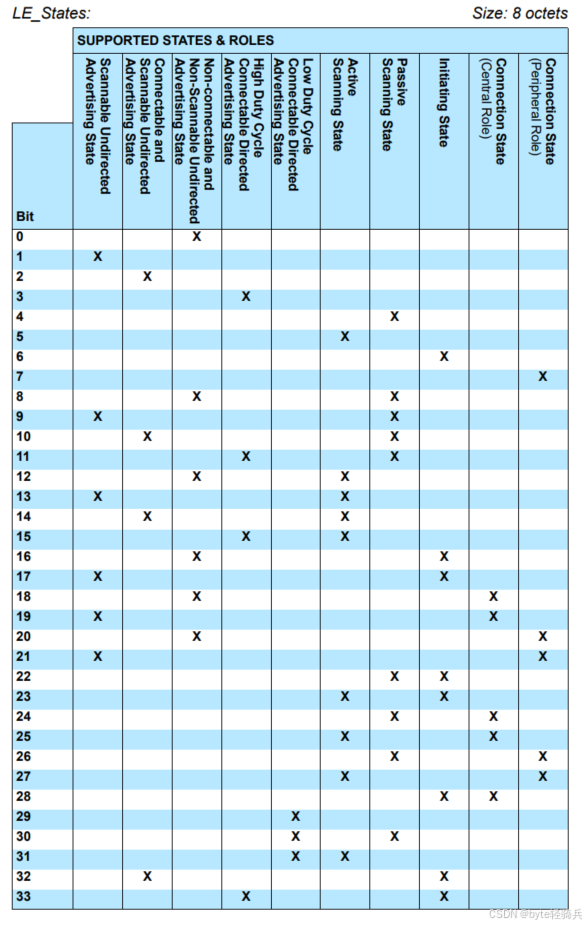

• 表格中的每一行都与一个特定的组合相关联，并且在该行的每个单元格中，用“X”标记的状态表示该组合中包含的状态，而空单元格则表示该组合中不包含的状态。因此，要确定控制器支持哪些状态或角色的组合，需要查看LE_States参数中哪些位被设置为1，并参考表格来确定这些位对应的组合。
• LE_States 中的多个位可能被设置为1，以表示支持多个组合。
• 例如，如果在某个特定的表格行中，有几个位置标记了 “X”，而这一行对应的 LE_States 参数中的某一位被设为 1，那么就表示控制器支持由这些 “X” 标记的状态所组成的特定组合。而且，LE_States 参数中可以有多个位被设置为 1，这表示控制器支持多种不同的状态、角色或其组合情况。

3.2.2. 参数解析步骤

为了解析LE_States参数并确定哪些组合受到支持，需要执行以下步骤：

• 获取LE_States的值：首先，从HCI命令的响应中获取LE_States参数的值。这通常是一个整数或字节序列，具体取决于LE_States的大小和HCI实现。
• 了解位字段的结构：查阅蓝牙核心规范或相关文档，了解LE_States位字段的结构。包括确定哪些位对应于哪些状态或角色的组合。
• 解析位字段：使用位操作（如位与、位或、左移和右移）来解析LE_States的值。对于每个可能的组合，检查相应的位是否被设置为1。
• 参考表格：根据解析的结果，参考表格来确定哪些状态或角色的组合受到支持。

3.2.3. 可能返回的结果

返回的核心内容是设备所支持的低功耗状态列表。这些状态可能包括但不限于：

• 待机状态（Standby State）：设备处于低功耗的等待模式，等待被唤醒进行进一步操作，此时设备的功耗相对较低，部分功能可能处于关闭或休眠状态。
• 广播状态（Advertising State）：设备正在向外发送广播信号，以便其他蓝牙设备能够发现它。在这个状态下，设备会按照设定的广播参数（如广播间隔、广播数据等）周期性地发送广播包。
• 扫描状态（Scanning State）：设备开启扫描功能，用于监听周围其他蓝牙设备发出的广播信号。扫描可以是主动扫描（获取广播包中的更多信息）或被动扫描（仅接收广播包），具体取决于设备的设置。
• 连接状态（Connection State）：设备已经与其他蓝牙设备成功建立了连接，此时可以进行数据的双向传输等操作，连接状态下的功耗和设备行为会根据连接参数（如连接间隔、传输速率等）有所不同。
• 睡眠状态（Sleep State）：设备进入更深层次的低功耗模式，相比于待机状态，其功耗更低，但唤醒时间可能相对较长。在睡眠状态下，设备可能会关闭更多的硬件模块以节省电量。

请注意，由于蓝牙协议的具体实现和命令细节可能会随着版本的更新而有所变化，务必查阅最新版本的蓝牙核心规范或相关文档，以确保获取的信息是准确和最新的。

四、命令执行流程

HCI_LE_Read_Supported_States命令的执行流程通常涉及以下几个步骤，这些步骤基于BLE技术中HCI的一般操作模式。

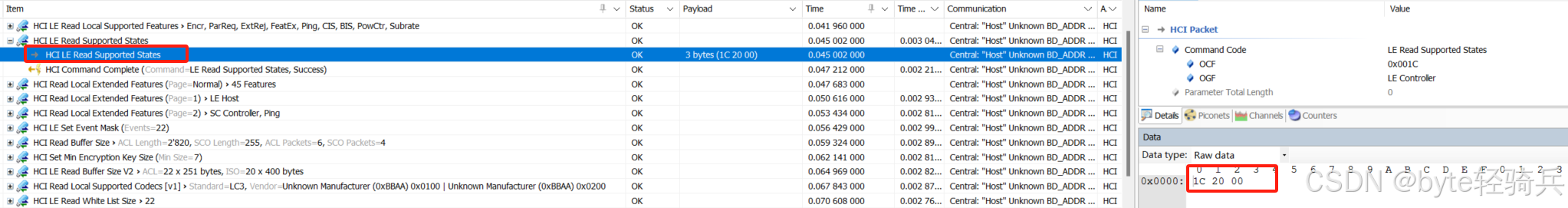

4.1. 命令发送

• 主机(Host)通过HCI接口向蓝牙控制器(Controller)发送HCI_LE_Read_Supported_States命令。
• 命令中通常不包含额外的参数，因为该命令的目的是查询控制器支持的状态或角色的组合。

4.2. 命令接收与解析

• 蓝牙控制器接收来自主机的HCI_LE_Read_Supported_States命令。
• 控制器解析命令，并准备相应的响应。

4.3. 生成响应

• 控制器根据内部配置和蓝牙核心规范，生成包含支持的状态或角色组合的响应。
• 响应中通常包含一个LE_States位字段，该字段的每一位都代表一个特定的状态或角色的组合。
• 如果某位被设置为1，则表示该状态或角色的组合受到控制器的支持。

4.4. 响应发送

• 控制器通过HCI接口将响应发送回主机。
• 响应中通常包含事件码(Event Code)，用于标识这是一个命令完成事件。
• 响应还包含参数长度(Parameter Length)和参数(Parameters)，其中参数部分包含LE_States位字段。

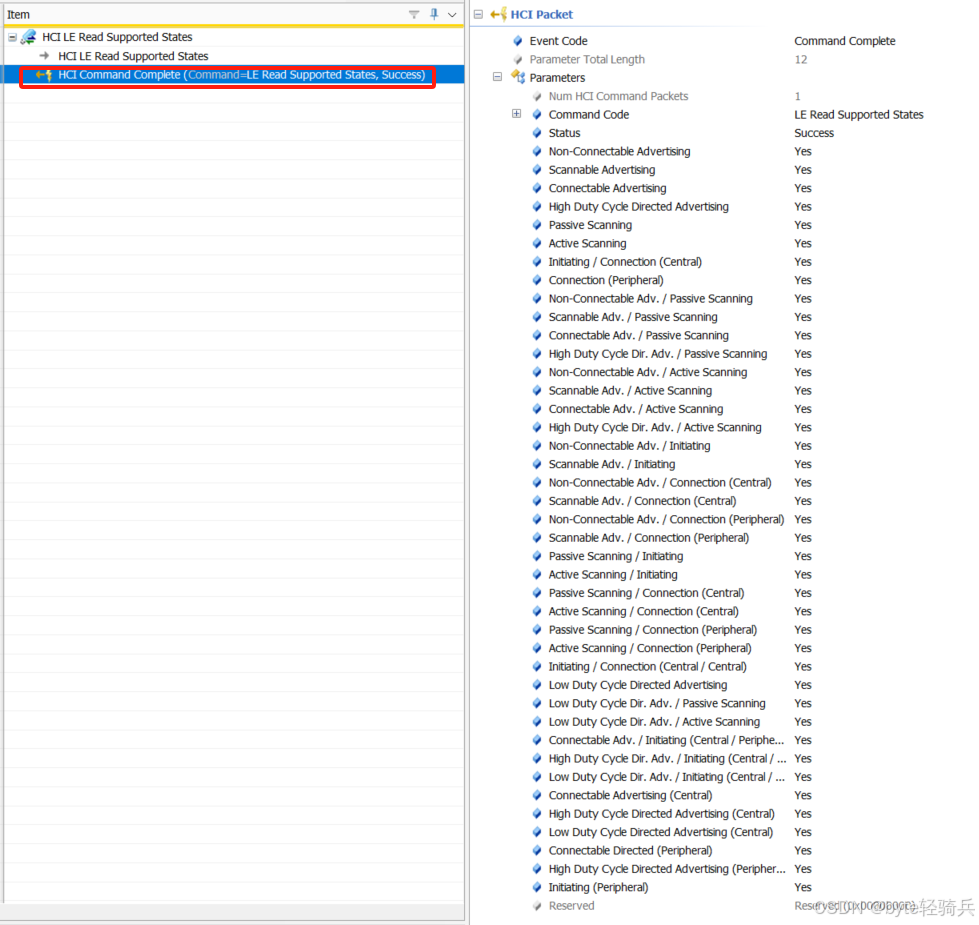

4.5. 响应接收与解析

• 主机接收来自控制器的响应。
• 主机解析响应，提取LE_States位字段，并根据蓝牙核心规范或相关文档，确定哪些状态或角色的组合受到支持。

4.6. 后续处理

• 主机根据解析的结果，可能需要进行后续的处理或配置。
• 例如，主机可能会根据控制器支持的状态或角色组合，调整蓝牙设备的工作模式或行为。

4.7. 代码示例

请注意，以下代码是一个简化的示例，用于说明实现HCI_LE_Read_Supported_States命令的发送和接收处理流程。并不包含完整的错误处理、内存管理或特定于硬件的实现细节。在实际应用中，这些方面需要仔细考虑和实现。

#include <stdio.h>
#include <stdint.h>
#include <string.h>

// 假设有一个HCI接口库或驱动提供了以下函数
// hci_send_command(uint16_t opcode, const uint8_t *params, uint8_t param_len, uint8_t *event, uint16_t *event_len);
// 这个函数发送一个HCI命令，并等待命令完成事件的返回。
// opcode 是命令的操作码，params 是命令参数，param_len 是参数长度，
// event 用于存储返回的事件，event_len 用于存储事件长度。

// 假设的操作码（这里只是一个示例，实际值需要参考蓝牙芯片文档）
#define HCI_LE_READ_SUPPORTED_STATES_OPCODE 0xXXXX // 需要替换为实际的操作码

// 假设的LE States位字段长度（这里只是一个示例，实际值需要参考蓝牙芯片文档）
#define LE_STATES_BITFIELD_LEN 8 // 假设为8位，实际可能不同

// 发送HCI_LE_Read_Supported_States命令的函数
void send_le_read_supported_states_command(void) {
    uint8_t event[256]; // 用于存储返回的事件，大小需要根据实际情况调整
    uint16_t event_len;

    // 发送命令（没有参数）
    if (hci_send_command(HCI_LE_READ_SUPPORTED_STATES_OPCODE, NULL, 0, event, &event_len) != 0) {
        // 错误处理：发送命令失败
        fprintf(stderr, "Failed to send HCI_LE_Read_Supported_States command\n");
        return;
    }

    // 解析返回的事件
    if (event_len < 2) {
        // 错误处理：事件长度不正确
        fprintf(stderr, "Invalid event length\n");
        return;
    }

    uint8_t event_code = event[0];
    uint8_t param_total_len = event[1];

    if (event_code != 0x0E) { // 0x0E 是HCI Command Complete事件码，需要根据实际情况调整
        // 错误处理：不是命令完成事件
        fprintf(stderr, "Unexpected event code: 0x%02X\n", event_code);
        return;
    }

    if (param_total_len < LE_STATES_BITFIELD_LEN + 1) {
        // 错误处理：参数长度不正确
        fprintf(stderr, "Invalid parameter length\n");
        return;
    }

    uint8_t le_states_bitfield = event[2]; // 假设LE States位字段在返回参数的第二个字节

    // 打印或处理LE States位字段
    printf("LE States Bitfield: 0x%02X\n", le_states_bitfield);

    // 根据le_states_bitfield的值进行后续处理...
}

int main(void) {
    // 初始化HCI接口（这里省略了具体实现）
    // ...

    // 发送并处理HCI_LE_Read_Supported_States命令
    send_le_read_supported_states_command();

    // 清理和关闭HCI接口（这里省略了具体实现）
    // ...

    return 0;
}

在上面的代码中，hci_send_command函数是一个假设的函数，它代表了发送HCI命令并等待命令完成事件返回的通用操作。在实际应用中，需要根据所使用的蓝牙芯片或蓝牙协议栈提供的API来实现这个函数。

另外，HCI_LE_READ_SUPPORTED_STATES_OPCODE和LE_STATES_BITFIELD_LEN都是假设的值，需要根据所使用的蓝牙芯片文档来替换为实际的操作码和LE States位字段的长度。

最后，请注意，这个代码示例并没有包含完整的错误处理逻辑，也没有处理可能的内存分配和释放问题。在实际应用中，需要添加适当的错误处理和内存管理代码来确保程序的健壮性和稳定性。

五、使用场景

以下是 HCI_LE_Read_Supported_States 命令的一些使用场景。

5.1. 设备初始化和配置阶段

在蓝牙设备启动或初始化时，主机可以使用该命令来确定蓝牙控制器所支持的状态和角色组合。这有助于主机根据控制器的能力进行合理的初始配置。例如：

• 如果主机发现控制器支持特定的低功耗模式组合，它可以在设备初始化时就将设备设置为这种低功耗模式，以优化电池寿命。
• 根据支持的连接状态，主机可以决定是否开启自动连接功能或者设置连接参数，以确保设备能够以最有效的方式与其他设备建立连接。

5.2. 动态环境适应

在设备运行过程中，环境条件可能会发生变化，此时可以使用该命令来重新评估控制器的支持状态，并相应地调整设备的行为。例如：

• 当设备进入一个新的环境，可能存在不同的蓝牙信号干扰水平。主机可以使用该命令来检查控制器是否支持不同的射频功率调整状态，以便在保证连接质量的同时降低功耗或减少干扰。
• 如果设备的任务需求发生变化，比如从主要进行数据传输转变为需要进行广播和被发现，主机可以查询控制器支持的广播状态组合，以确定是否可以切换到合适的广播模式。

5.3. 兼容性检查

在与不同的蓝牙设备进行交互时，主机可以使用该命令来检查控制器的支持状态，以确保与其他设备的兼容性。例如：

• 在连接到一个新的蓝牙外设之前，主机可以查询控制器是否支持与该外设所需的特定状态和角色组合。如果不支持，主机可以向用户提供相应的提示，或者尝试寻找其他兼容的设备。
• 对于需要与多个不同类型的蓝牙设备同时进行交互的场景，主机可以通过该命令了解控制器的能力，以便进行合理的资源分配和任务调度，确保各个连接都能正常工作。

5.4. 软件升级和功能扩展

当对蓝牙设备的软件进行升级或者添加新的功能时，该命令可以帮助确定控制器是否已经支持新功能所需的状态和角色组合。如果不支持，可能需要进行额外的配置或者升级控制器的固件。例如：

• 如果新的软件版本引入了一种新的低功耗模式，主机可以使用该命令来检查控制器是否支持这种模式。如果不支持，可能需要进行固件升级以实现新功能。
• 在开发新的应用程序时，开发者可以使用该命令来了解控制器的能力，以便设计出与设备硬件相匹配的功能和用户体验。

5.5. 其它应用场景

• 优化BLE应用：根据蓝牙控制器支持的状态，主机可以优化BLE应用的行为，例如选择最合适的广播间隔、扫描窗口等。
• 故障排查：如果BLE设备无法正常工作，使用此命令可以帮助确定问题是否与蓝牙控制器支持的状态有关。例如，如果设备无法正常进入广播状态，通过查看该命令返回的支持状态列表，确认设备是否确实支持广播状态，以及是否存在其他限制条件导致无法进入该状态，从而进一步确定故障原因所在。
• 优化性能：根据读取到的支持状态，调整设备的操作模式或参数，以优化其性能或功耗

六、注意事项

以下是使用 HCI_LE_Read_Supported_States 命令的一些注意事项。

• 命令存在性确认：在使用HCI_LE_Read_Supported_States命令之前，请确认该命令确实存在于蓝牙设备或控制器所支持的HCI命令集中。由于蓝牙标准和HCI命令集的不断发展和更新，某些命令可能已被弃用或替换。
• 查阅最新规范：蓝牙核心规范是蓝牙技术的权威文档，详细描述了蓝牙协议栈的各个层次和HCI命令的详细用法。在使用任何HCI命令之前，建议查阅最新的蓝牙核心规范，以确保对命令的正确理解和使用。
• 命令格式和参数：确保按照正确的格式和参数发送HCI_LE_Read_Supported_States命令。这包括正确的操作码（Opcode）、参数总长度（Parameter Total Length）以及任何必要的参数（Parameter）。错误的格式或参数可能导致命令无法被正确解析或执行。
• 设备兼容性：在使用HCI_LE_Read_Supported_States命令时，请考虑设备的兼容性。不同的蓝牙设备或控制器可能支持不同的HCI命令集和特性。因此，在将命令应用于特定设备之前，请确保该设备支持该命令。
• 错误处理：准备好处理可能发生的错误。如果命令执行失败，设备可能会返回错误代码或状态信息。了解这些错误代码的含义和如何处理它们对于确保系统的稳定性和可靠性至关重要。
• 权限和安全：在某些情况下，发送HCI命令可能需要特定的权限或安全认证。请确保应用程序或设备具有执行该命令所需的权限，并遵循相关的安全最佳实践。
• 文档和支持：如果可能的话，查阅蓝牙设备或控制器的官方文档或支持信息。这些文档通常包含有关支持哪些HCI命令、如何正确使用它们以及如何处理常见问题的详细信息。
• 测试和验证：在将HCI_LE_Read_Supported_States命令集成到应用程序或设备中之前，请进行充分的测试和验证。这包括在不同的设备、操作系统和蓝牙版本上进行测试，以确保命令的正确性和兼容性。
• 命令执行频率：频繁执行 HCI_LE_Read_Supported_States 命令可能会对系统性能产生影响，特别是在资源受限的设备上。因为每次执行命令都需要进行通信和处理，这可能会消耗一定的时间和计算资源。根据实际需求合理控制命令的执行频率，避免不必要的频繁查询。例如，可以在设备初始化时执行一次，然后在特定的事件触发时（如设备连接状态变化、环境条件改变等）再进行查询。
• 资源占用：执行该命令可能会占用一定的内存和处理器资源，尤其是在处理大型位字段或进行复杂的状态分析时。要确保设备有足够的资源来处理该命令的执行和结果分析。在资源受限的环境中，可以考虑优化代码，减少不必要的内存占用和计算开销。例如，可以使用位操作技巧来高效地处理位字段，避免使用过多的内存来存储中间结果。
• 了解命令的用途：在发送任何HCI命令之前，了解该命令的用途和预期结果是非常重要的。这有助于更好地理解命令的输出并相应地处理结果。
• 监控命令的执行：在执行HCI_LE_Read_Supported_States命令时，可以监控命令的执行过程以及设备的响应。这有助于及时发现并解决潜在的问题。
• 考虑设备状态：在发送HCI命令之前，考虑设备的当前状态以及命令可能对其产生的影响。例如，如果设备当前正在处理其他任务或处于低功耗模式，可能需要相应地调整命令的执行时机或参数。

综上所述，HCI_LE_Read_Supported_States命令是BLE技术中用于查询主机控制器接口支持的状态的关键命令。它有助于理解设备性能，优化数据传输策略。命令包含操作码、参数总长度等部分，通过返回的参数，主机可调整传输策略，实现资源合理分配与系统性能监控。使用HCI_LE_Read_Supported_States命令时需要注意多个方面，包括命令的存在性、格式和参数、设备兼容性、错误处理、权限和安全、文档和支持、测试和验证、执行频率以及资源占用等。通过遵循这些注意事项，可以更好地使用该命令并确保系统的稳定性和可靠性。
