ESP32 驱动瀚海微SD NAND 完整方案 + FAT/FAT32 驱动核心区别

ESP32 驱动 SD NAND 的核心是基于SDIO 接口（SD NAND 主流通信方式，兼容 SPI 但速率更高），借助乐鑫官方esp-idf框架的SDMMC 驱动库实现，无需额外第三方驱动，同时框架原生支持 FAT/FAT32 文件系统的挂载与操作，以下分驱动实现步骤和FAT/FAT32 驱动区别两部分详细说明，内容兼顾实用性和底层差异。

一、ESP32 驱动 SD NAND（SDIO 接口）完整实现（基于 esp-idf）

SD NAND 是贴片式 SD 卡，引脚定义兼容 SDIO 协议，ESP32 本身集成SDMMC 外设（支持 SDIO 1-bit/4-bit 模式），是驱动 SD NAND 的最优选择，SPI 模式为备用方案（速率低，适合引脚紧张场景）。

1. 硬件接线（核心：SDIO 4-bit 模式，ESP32 标准引脚）

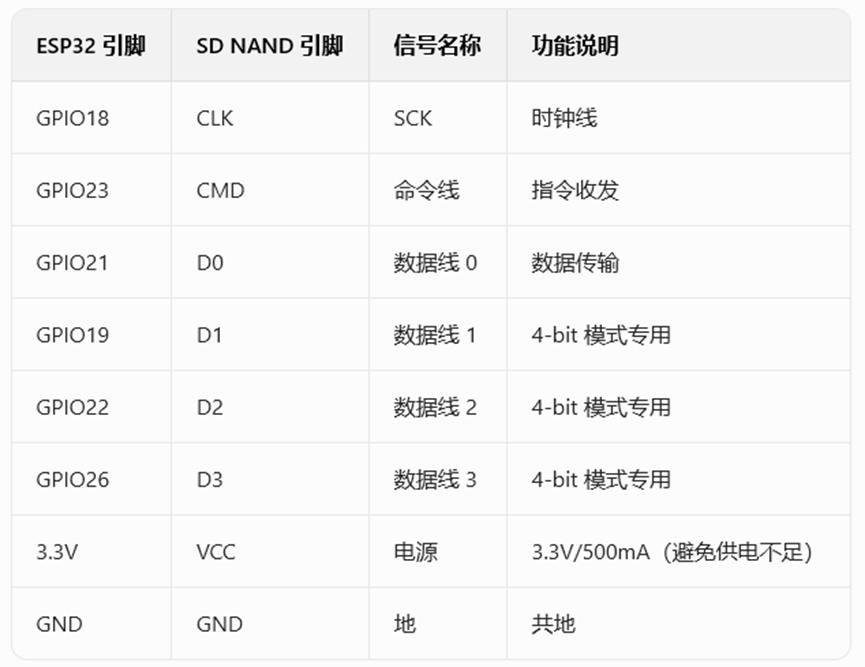

ESP32 的 SDMMC 外设有专用引脚（不可随意映射，除非用 SPI 模式），SD NAND 引脚与 ESP32 接线一一对应，3.3V 供电（SD NAND 无 5V 版本，避免接 5V 烧录），共地处理：

注意：若用SDIO 1-bit 模式，仅需接 D0 即可，D1/D2/D3 悬空；SPI 模式需重新映射引脚（CLK/GPIO18、MOSI/GPIO23、MISO/GPIO21、CS/GPIO5），但速率仅约 10Mbps，SDIO 4-bit 模式速率可达40Mbps+。

2. 软件驱动实现（esp-idf 4.4 及以上版本，最稳定）

esp-idf框架内置sdmmc驱动库（driver/sdmmc_host.h/driver/sdmmc_defs.h）和文件系统库（fs/fatfs.h），直接调用 API 即可，核心步骤为初始化 SDMMC 主机→配置 SD NAND 设备→挂载 FAT/FAT32 文件系统，附核心代码片段：

步骤 1：配置 SDMMC 主机（ESP32 内置 SDMMC 外设）

#include "sdmmc_host.h"

#include "sdmmc_cmd.h"

#include "fs/fatfs.h"

// 初始化SDMMC主机配置（SDIO模式，ESP32专用）

sdmmc_host_t host = SDMMC_HOST_DEFAULT();

// 配置SDIO总线宽度（4-bit，1-bit可改为SDMMC_BUS_WIDTH_1）

sdmmc_slot_config_t slot_config = SDMMC_SLOT_CONFIG_DEFAULT();

slot_config.width = SDMMC_BUS_WIDTH_4;

// 禁用SD卡检测引脚（SD NAND无CD引脚，必须设置）

slot_config.cd_pin = GPIO_NUM_NC;

slot_config.wp_pin = GPIO_NUM_NC; // 禁用写保护引脚

步骤 2：初始化 SD NAND 设备并挂载文件系统

sdmmc_card_t *card = NULL;

// 初始化SD NAND设备

esp_err_t ret = sdmmc_card_init(&host, &slot_config, &card);

if (ret != ESP_OK) {

ESP_LOGE("SD NAND", "初始化失败: %s", esp_err_to_name(ret));

return ret;

}

// 打印SD NAND信息（容量、扇区大小等）

sdmmc_card_print_info(stdout, card);

// 挂载FAT/FAT32文件系统到"/sdcard"目录

const char *base_path = "/sdcard";

fatfs_mount_config_t mount_config = {

.max_files = 10, // 最大同时打开文件数

.format_if_mount_failed = true, // 挂载失败则自动格式化（首次使用必开）

};

ret = fatfs_mount_sdmmc(card, base_path, &mount_config);

if (ret != ESP_OK) {

ESP_LOGE("FATFS", "挂载失败: %s", esp_err_to_name(ret));

return ret;

}

ESP_LOGI("SD NAND", "驱动成功，文件系统挂载至: %s", base_path);

步骤 3：文件操作（读写文件，FAT/FAT32 通用）

挂载成功后，直接使用fopen/fwrite/fread/fclose等标准 C 文件操作函数，无需区分 FAT/FAT32，框架会自动适配：

// 写入文件

FILE *f = fopen("/sdcard/test.txt", "w");

if (f) {

fprintf(f, "ESP32 SD NAND FAT/FAT32测试\n");

fclose(f);

ESP_LOGI("FILE", "文件写入成功");

}

// 读取文件

char buf[128] = {0};

f = fopen("/sdcard/test.txt", "r");

if (f) {

fread(buf, 1, sizeof(buf), f);

fclose(f);

ESP_LOGI("FILE", "文件读取内容: %s", buf);

}

步骤 4：卸载文件系统（断电 / 退出前执行）

fatfs_unmount_sdmmc(base_path);

sdmmc_card_deinit(card); // 释放SD NAND设备资源

3. 关键注意事项

1. 供电要求：SD NAND 工作时电流峰值最高约 200mA，ESP32 板载 3.3V 若供电不足，会出现初始化失败 / 读写卡顿，建议外接 3.3V 电源模块；

2. 格式化要求：首次使用 SD NAND 需格式化（代码中format_if_mount_failed = true可自动完成），框架会根据 SD NAND 容量自动选择 FAT/FAT32；

3. 引脚冲突：ESP32 的 SDMMC 引脚与 UART0（GPIO1/GPIO3）、SPI0 无冲突，可正常使用；

4. 速率优化：SDIO 4-bit 模式下，可通过host.max_freq_khz = SDMMC_FREQ_20M调整时钟（默认 20MHz，最大支持 40MHz）。

二、FAT 格式和 FAT32 格式驱动文件的核心区别

ESP32 中 FAT/FAT32 的驱动底层依赖同一套fatfs库（esp-idf集成的开源 FATFS 文件系统实现，版本为 ff14b），API 操作完全通用（无任何代码差异），区别主要体现在文件系统底层参数、硬件适配、功能限制、驱动库的适配逻辑上，而非驱动代码本身，以下是核心区别对比，附底层原理说明：

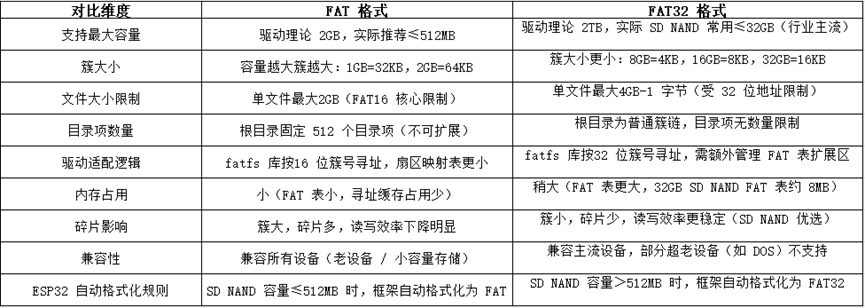

核心区别总表（从驱动 / 使用角度）

2. 底层驱动核心差异（fatfs 库层面）

ESP32 的fatfs驱动库对 FAT/FAT32 的封装层完全一致，差异集中在底层寻址和 FAT 表管理，这也是驱动层面的核心区别，无需开发者修改代码，库会自动识别并适配：

1. 簇号寻址位数：FAT 用 16 位簇号，最大支持 65536 个簇，因此容量 = 簇数 × 簇大小，簇大小过大则会浪费空间；FAT32 用 32 位簇号，最大支持 4294967296 个簇，可通过减小簇大小支持更大容量；

2. FAT 表结构：FAT 有 1-2 个 FAT 表（备份用），表项为 16 位；FAT32 的 FAT 表项为 32 位，且增加了FAT32 扩展引导记录（EBRL），用于管理大容量存储的扇区映射，驱动库会自动解析该记录；

3. 根目录管理：FAT 的根目录是固定位置、固定大小的扇区（通常占 32 个扇区，512 个目录项），驱动库直接寻址固定地址；FAT32 的根目录与普通子目录一致，存储在簇链中，驱动库通过簇链遍历管理，无数量限制；

4. 扇区大小适配：两者均支持 512 字节标准扇区（SD NAND 默认），fatfs 驱动库对扇区的读写操作 API 完全通用，仅在扇区到簇的映射时，根据簇大小计算偏移量不同。

3. 实际使用中的关键差异（ESP32+SD NAND 场景）

1. 容量选择：SD NAND 容量≤512MB 选 FAT，＞512MB 必须选 FAT32（否则格式化失败，驱动无法识别）；

2. 文件存储：若需存储单文件＞2GB（如视频、大日志），必须用 FAT32，FAT 无法支持；

3. 小文件存储：大量小文件（如传感器数据、小日志）选 FAT32，因簇小，不会造成空间浪费（例：1KB 小文件，FAT16（32KB 簇）浪费 31KB，FAT32（4KB 簇）仅浪费 3KB）；

4. 内存占用：ESP32 低配版（如 ESP32-WROOM-32D，520KB SRAM）使用 32GB SD NAND 时，FAT32 的 FAT 表缓存会占用少量内存，但实际使用无明显影响（esp-idf会做 FAT 表分段加载）；

5. 读写效率：同容量下，FAT32 簇更小，随机读写效率更高；连续大文件读写时，两者效率接近（受 SDIO 接口速率限制，而非文件系统）。

4. 手动指定格式化格式（ESP32 端）

默认情况下，esp-idf会根据 SD NAND 容量自动选择 FAT/FAT32，若需手动指定格式（如将 1GB SD NAND 格式化为 FAT，或 8GB 格式化为 FAT32），可修改fatfs_mount_config_t配置，调用fatfs_format_sdmmc手动格式化：

// 手动格式化为FAT32（强制）

ret = fatfs_format_sdmmc(card, FATFS_FORMAT_FAT32, NULL);

// 手动格式化为FAT16（强制）

// ret = fatfs_format_sdmmc(card, FATFS_FORMAT_FAT16, NULL);

if (ret == ESP_OK) {

ESP_LOGI("FORMAT", "手动格式化成功");

}

三、ESP32+SD NAND 的 FAT/FAT32 选型建议

结合 SD NAND 的容量和 ESP32 的应用场景，无需手动干预，使用框架自动格式化即可，若需自定义，参考以下选型：

1. 小容量 SD NAND（≤512MB）：选 FAT，内存占用小，驱动寻址更快，适合简易数据存储（如小日志、配置文件）；

2. 中大容量 SD NAND（1GB~32GB）：必选 FAT32，突破 FAT 的容量和文件大小限制，簇大小适中，空间利用率和读写效率更优（SD NAND 主流选型）；

3. 大文件存储（如视频、固件、大日志）：必须选 FAT32，支持单文件近 4GB，满足大部分 IoT 场景需求；

4. 大量小文件存储（如传感器秒级数据）：选 FAT32，簇小，空间浪费少，碎片影响低。

四、常见问题排查

1. SD NAND 初始化失败：检查供电（3.3V 是否稳定）、接线（SDIO 引脚是否接错）、是否禁用 CD/WP 引脚（GPIO_NUM_NC）；

2. 挂载失败：开启format_if_mount_failed = true（首次使用），检查 SD NAND 是否损坏；

3. FAT 格式无法识别大容量 SD NAND：容量＞512MB 时，驱动库会拒绝 FAT 格式化，自动切换为 FAT32，属正常逻辑；

4. 单文件写入超过 2GB 报错：FAT 格式的硬限制，切换为 FAT32 即可解决。

1. ESP32 驱动 SD NAND 的核心是SDIO 4-bit 模式+esp-idf原生sdmmc驱动库，硬件接线固定，软件仅需初始化 SDMMC 主机、挂载 FAT/FAT32 文件系统，API 通用；

2. FAT/FAT32 在 ESP32 上驱动代码完全一致，无额外开发成本，区别集中在容量 / 文件大小限制、簇大小、目录项数量、底层寻址方式；

3. 实际应用中，跟随esp-idf自动格式化规则即可：小容量≤512MB 为 FAT，大容量＞512MB 为 FAT32，SD NAND 主流 32GB 容量优选 FAT32；

关键限制：FAT 单文件最大 2GB、根目录 512 项；FAT32 单文件最大 4GB-1 字节、无目录项限制，是 ESP32+SD NAND 的首选格式。
