时钟源与定时器：澄清概念

时钟源 → 单片机系统 → CPU、内存、外设...

时钟源 → 定时器模块 → 计数/比较 → 中断/PWM输出

┌─────────────────────────────────────────┐
│          单片机系统架构                  │
├─────────────────────────────────────────┤
│ 时钟源选择                              │
│  ├─内部时钟(RC振荡器)                   │
│  └─外部时钟(晶振)                       │
│                                         │
│ 系统时钟分配                            │
│  ├─CPU核心时钟                          │
│  ├─内存时钟                             │
│  ├─外设总线时钟                         │
│  └─定时器模块时钟 ←─【定时器使用时钟源】 │
│        │                                │
│        ▼                                │
│  ┌─────────────────┐                    │
│  │   定时器功能     │                    │
│  │  • 计时/计数     │                    │
│  │  • PWM输出       │                    │
│  │  • 输入捕获      │                    │
│  └─────────────────┘                    │
└─────────────────────────────────────────┘

// 步骤1：选择内部时钟作为系统时钟源
void SystemClock_Config(void) {
    RCC->CFGR |= RCC_CFGR_SW_HSI;  // 选择内部高速时钟(HSI)
    while((RCC->CFGR & RCC_CFGR_SWS) != RCC_CFGR_SWS_HSI); // 等待切换
}

// 步骤2：配置定时器使用系统时钟
void TIM2_Init(void) {
    // 定时器时钟 = 系统时钟 / APB预分频
    // 假设系统时钟8MHz（来自内部HSI）

    // 配置定时器预分频和自动重载值
    TIM2->PSC = 8000 - 1;  // 预分频8000，得到1kHz计数频率
    TIM2->ARR = 1000 - 1;  // 自动重载1000，1秒中断

    TIM2->CR1 |= TIM_CR1_CEN;  // 启动定时器
}

// 步骤1：选择外部晶振作为系统时钟源
void SystemClock_Config(void) {
    // 使能外部高速时钟(HSE)
    RCC->CR |= RCC_CR_HSEON;
    while(!(RCC->CR & RCC_CR_HSERDY));  // 等待HSE就绪

    RCC->CFGR |= RCC_CFGR_SW_HSE;  // 切换到HSE
    while((RCC->CFGR & RCC_CFGR_SWS) != RCC_CFGR_SWS_HSE);
}

// 步骤2：配置定时器（与使用内部时钟时配置方法相同）
void TIM2_Init(void) {
    // 定时器时钟 = 系统时钟 / APB预分频
    // 假设系统时钟16MHz（来自外部HSE）

    TIM2->PSC = 16000 - 1;  // 预分频16000，得到1kHz计数频率
    TIM2->ARR = 500 - 1;    // 自动重载500，0.5秒中断
    TIM2->CR1 |= TIM_CR1_CEN;
}

┌─────────────────────────────────────────┐
│           项目：智能温控系统             │
├─────────────────────────────────────────┤
│ 【时钟选择】                             │
│ 使用外部8MHz晶振（要求通信稳定）         │
│                                         │
│ 【定时器使用】                           │
│ 1. TIM1（硬件）：10ms精确PID控制循环     │
│    时钟源：系统时钟(8MHz) → 预分频 → 计数│
│                                         │
│ 2. SysTick（硬件）：1ms系统滴答          │
│    为软件定时器提供基准                  │
│                                         │
│ 3. 软件定时器：                          │
│    • 界面刷新(100ms)                    │
│    • 温度显示更新(1s)                   │
│    • 数据存储(30s)                      │
└─────────────────────────────────────────┘

// main.c 中的不同配置部分

// ---------- 时钟配置 ----------（系统级）
void clock_init(void) {
    // 选择时钟源：外部8MHz晶振
    enable_external_oscillator(8000000);
    set_system_clock_to_hse();

    // 配置PLL，得到72MHz系统时钟
    configure_pll(72);
}

// ---------- 定时器配置 ----------（功能级）
void timer_init(void) {
    // 硬件定时器1：用于高精度控制
    // 时钟源来自系统时钟，已经由clock_init()确定
    setup_hardware_timer(TIM1, 10000);  // 10ms间隔

    // 硬件定时器2：系统滴答
    setup_systick(1000);  // 1ms滴答，为软件定时器提供基础

    // 软件定时器初始化
    init_software_timers();
}

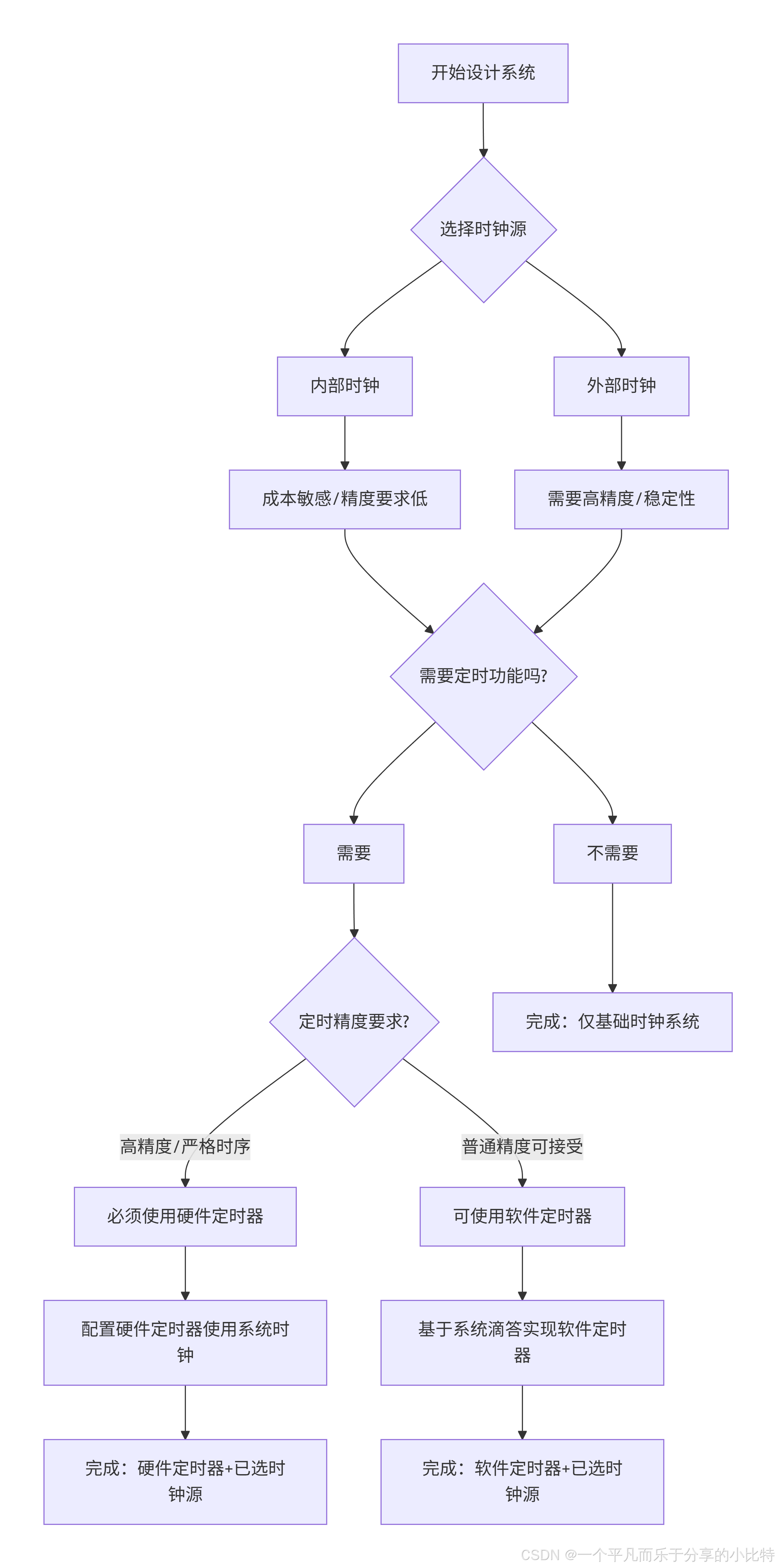

时钟源选择 → 系统频率确定 → 定时器精度受影响
