OSPF + BFD 实战案例：毫秒级故障切换配置指南

大家好，这里是 智网研习社。

在企业网络、数据中心以及运营商网络中，网络收敛速度直接决定了业务稳定性。传统路由协议在链路故障检测时通常需要 秒级时间，这对于以下业务来说是不可接受的：

语音通信
视频会议
金融交易系统
实时数据业务

因此，在生产网络中通常会使用 BFD（Bidirectional Forwarding Detection） 来提升路由协议的故障检测能力。

今天这篇文章，我们通过一个 完整实验案例，带大家学习：

OSPF 与 BFD 的联动原理
OSPF+BFD 的典型应用场景
华为交换机完整配置步骤
故障模拟与验证

帮助大家真正掌握 OSPF 毫秒级收敛技术。

一、什么是 BFD？

BFD（Bidirectional Forwarding Detection） 是一种用于检测网络链路故障的高速检测机制。

它的核心作用是：

在两个设备之间快速检测链路是否正常。

BFD可以检测：

物理链路
逻辑链路
路由邻居状态

BFD特点

特性	说明
检测速度快	毫秒级检测
协议独立	可与多种协议联动
资源消耗低	报文很小
通用性强	支持OSPF、BGP、IS-IS等

二、为什么要使用 OSPF + BFD？

在默认情况下，OSPF使用 Hello/Dead Timer 检测邻居。

默认时间如下：

参数	默认值
Hello Timer	10秒
Dead Timer	40秒

也就是说：

如果链路断开，OSPF 最长可能需要40秒 才能检测到。

在高速网络中，这会导致：

大量数据丢失
网络中断
业务不可用

引入 BFD 后

BFD可以实现：

技术	故障检测时间
OSPF默认	秒级
OSPF + BFD	毫秒级

一旦链路异常：

1️⃣ BFD立即检测到故障 2️⃣ 通知OSPF邻居失效 3️⃣ OSPF重新计算路由

整个过程只需 几十毫秒。

三、实验拓扑

本实验使用三台交换机构建OSPF网络。

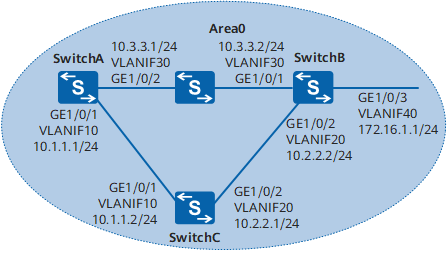

网络拓扑如下：

网络说明：

SwitchA 与 SwitchB 为 主链路
SwitchA → SwitchC → SwitchB 为 备份链路

实验目标：

当 SwitchA → SwitchB 链路故障 时：

业务自动切换到

SwitchA → SwitchC → SwitchB

并且收敛时间 毫秒级。

四、配置思路

整个实验配置流程如下：

1 配置 VLAN
2 配置三层接口
3 配置 OSPF
4 配置 BFD
5 启用 OSPF+BFD 联动
6 故障测试

五、配置 VLAN

SwitchA

<HUAWEI> system-view
[HUAWEI] sysname SwitchA

[SwitchA] vlan batch 10 30

[SwitchA] interface GigabitEthernet1/0/1
 port link-type trunk
 port trunk allow-pass vlan 10

[SwitchA] interface GigabitEthernet1/0/2
 port link-type trunk
 port trunk allow-pass vlan 30

六、配置三层接口

SwitchA

[SwitchA] interface vlanif 10
 ip address 10.1.1.1 24

[SwitchA] interface vlanif 30
 ip address 10.3.3.1 24

七、配置 OSPF

SwitchA

[SwitchA] ospf 1 router-id 10.10.10.1

[SwitchA-ospf-1] area 0
 network 10.1.1.0 0.0.0.255
 network 10.3.3.0 0.0.0.255

SwitchB

[SwitchB] ospf 1 router-id 10.10.10.2

[SwitchB-ospf-1] area 0
 network 10.2.2.0 0.0.0.255
 network 10.3.3.0 0.0.0.255
 network 172.16.1.0 0.0.0.255

SwitchC

[SwitchC] ospf 1 router-id 10.10.10.3

[SwitchC-ospf-1] area 0
 network 10.1.1.0 0.0.0.255
 network 10.2.2.0 0.0.0.255

八、验证 OSPF 邻居

执行命令：

display ospf peer

如果看到：

State : Full

说明OSPF邻居建立成功。

九、配置 BFD

开启 BFD 功能

[SwitchA] bfd

在 OSPF 中启用 BFD

[SwitchA] ospf 1
[SwitchA-ospf-1] bfd all-interfaces enable

SwitchB 与 SwitchC 同样配置。

十、查看 BFD 会话

执行：

display ospf bfd session all

如果看到：

BFDState : up

说明BFD会话建立成功。

十一、模拟链路故障

关闭 SwitchB 接口：

[SwitchB] interface GigabitEthernet1/0/1
 shutdown

十二、查看路由变化

在 SwitchA 执行：

display ospf routing

故障前：

NextHop 10.3.3.2

流量路径：

SwitchA → SwitchB

故障后：

NextHop 10.1.1.2

流量路径：

SwitchA → SwitchC → SwitchB

说明：

备份链路已经 快速生效。

十三、技术总结

在企业网络中，OSPF + BFD 是一种非常重要的高可用技术。

它的核心价值在于：

优势	说明
快速检测	毫秒级链路检测
快速收敛	路由立即更新
高可靠性	避免业务中断
广泛支持	支持多种路由协议

典型应用场景：

数据中心网络
运营商骨干网
金融交易系统
云计算网络
企业核心网络
