AD9253TCPZ-125EP，四通道流水线 LVDS 高速模数转换解决方案

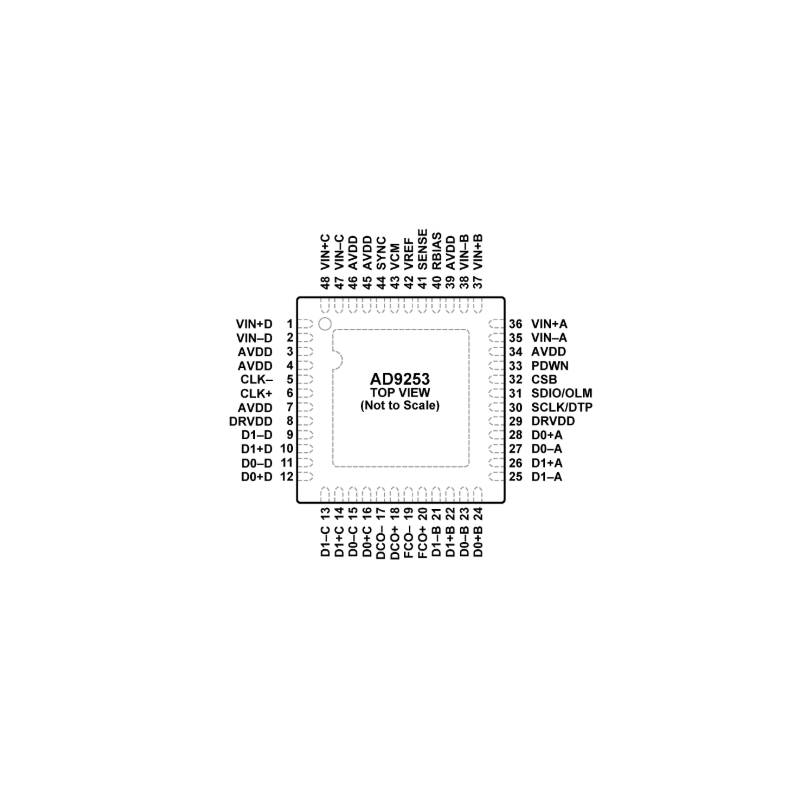

AD9253TCPZ-125EP

型号介绍 AD9253TCPZ-125EP 是一款四通道流水线模数转换器，它拥有 650MHz 超大全功率模拟带宽，差分输入标准量程为 2V 峰峰值，输入共模电压固定 0.9V，差分输入阻抗 5.2kΩ、寄生电容仅 3.5pF，能够直接承接高频中频射频、超声回波等宽带信号，无需复杂前端阻抗匹配电路。静态线性指标表现稳定，常温下典型微分非线性 DNL 为 ±0.75LSB，积分非线性 IN 仅 ±2.0LSB，全温区间保证无失码；动态性能同样亮眼，奈奎斯特带宽内信噪比 SNR 典型 74dB，无杂散动态范围 SFDR 可达 90dBc，孔径抖动仅 135fs rms，即便 200MHz 高频信号输入，谐波抑制能力依旧维持在 80dBc 以上，双音输入互调失真低至 86dBc，通道间隔离串扰达到 - 95dB，多路同步采集时信号互不干扰。

主要特性 三线 SPI 寄存器配置，支持读写，可单独 / 全局配置 4 路通道； 多级功耗管理：全局掉电、单通道独立掉电、待机模式； 内置占空比稳定器 DCS，兼容宽时钟占空比输入； 时钟分频器（1~8 分频）+ 外部 SYNC 同步，多片 ADC 同步采样； 内置多类数字测试码：中值、满幅、棋盘、PN9 伪随机、自定义用户码； 输出时钟 DCO 相位可调（0~660°，60° 步进）、LVDS 驱动强度可调； 可选斩波模式（Chop）抑制低频偏移噪声，适合零中频接收机。

应用领域 医疗超声成像设备； 高速工业成像、机器视觉； 正交分集射频接收机、软件无线电； 示波器、频谱分析仪等测试测量仪器。
