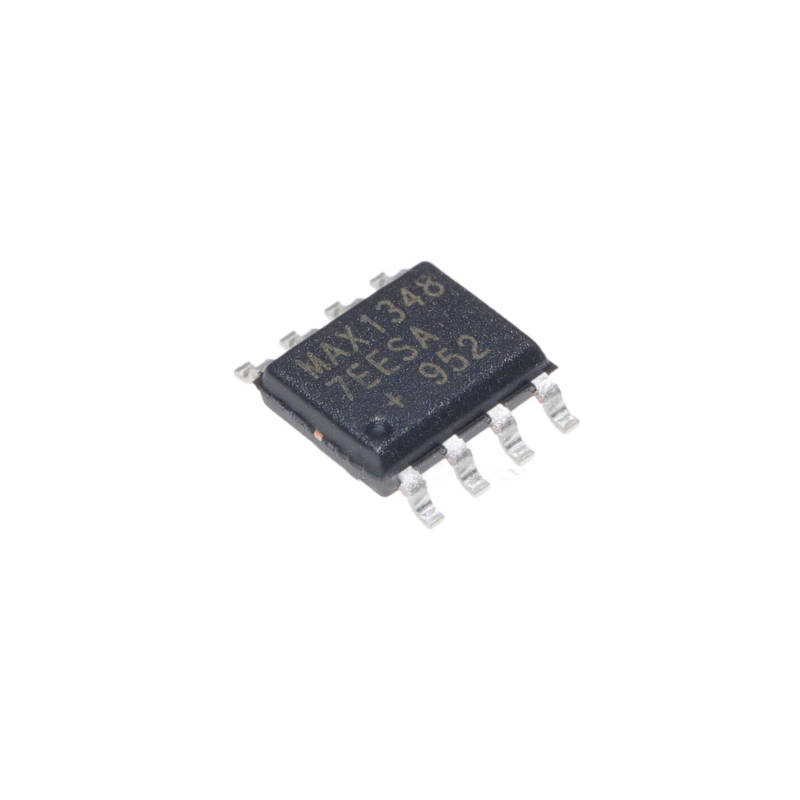

MAX13487EESA+T是一款高可靠 RS485 收发器

MAX13487EESA+T

型号介绍 MAX13487EESA+T 是一款5V 半双工 RS-485 收发器，它的电与功耗特性同样具备实用价值，正常空载工作时典型供电电流 4.5mA；引脚 SHDN 拉低可进入低功耗关断模式，此状态下最大静态电流仅 10μA，适合电池供电的远程采集终端。芯片自带完善的驱动短路保护，总线 A、B 引脚短路时输出峰值电流控制在 ±50~±250mA，故障触发后自动进入折返限流，电流降至 ±20mA，无需外部限流器件即可实现总线冲突自恢复；硬件层面，A、B、RO 引脚可持续对地短路而不会造成器件永久损坏，提升现场故障容错能力。极限电气耐压方面，VCC 最高耐受 6V，DI、RE、SHDN 逻辑引脚电压范围 - 0.3V~+6V，总线 A/B 引脚可承受 - 8V~+13V 宽共模电压，适配工业现场多变的地电位差环境。

主要特性 AutoDirection 自动收发方向控制，省去 DE 引脚，隔离电路仅需 2 路光耦，省 PCB 与物料。 热插拔功能，上电 / 带电插拔不会产生总线误信号。 强静电防护：A/B 总线 ±15kV HBM & IEC 61000-4-2 空气放电 ESD。 多节点组网：1/4 单位负载，单总线最多挂载 128 个设备。 低功耗关断：SHDN 关断后最大电流仅 10μA；驱动带短路限流保护。 接收带 25mV 迟滞，抗干扰强；可直接替换普通无 ESD RS485 芯片。

应用领域 便携式测量仪器 工业自动化控制 物联网采集设备
