RS485 总线升级以太网：工业温湿度传感器组网改造与部署指南

RS485 总线升级以太网：工业温湿度传感器组网改造与部署指南

一、先定改造路径，别直接拆旧总线

存量机房/库房改造，三种落地形态，按停工窗口和利旧要求选，不要一刀切全量替换。

• 原生以太网替换（目标态）：拆除 RS485 传感器+屏蔽总线，部署 PoE 以太网温湿度变送器，原生 Modbus TCP/SNMP，每节点独立 IP。运维最优，施工量集中在布线，适合新建或大修窗口。
• 串口服务器/协议网关过渡（利旧态）：保留原 RS485 传感器，现场挂工业串口服务器或 Modbus RTU→TCP 网关，把每条总线封装成一个 TCP 从站。停工窗口短、预算受限时优先，但引入额外故障节点，需在架构图标注过渡层。

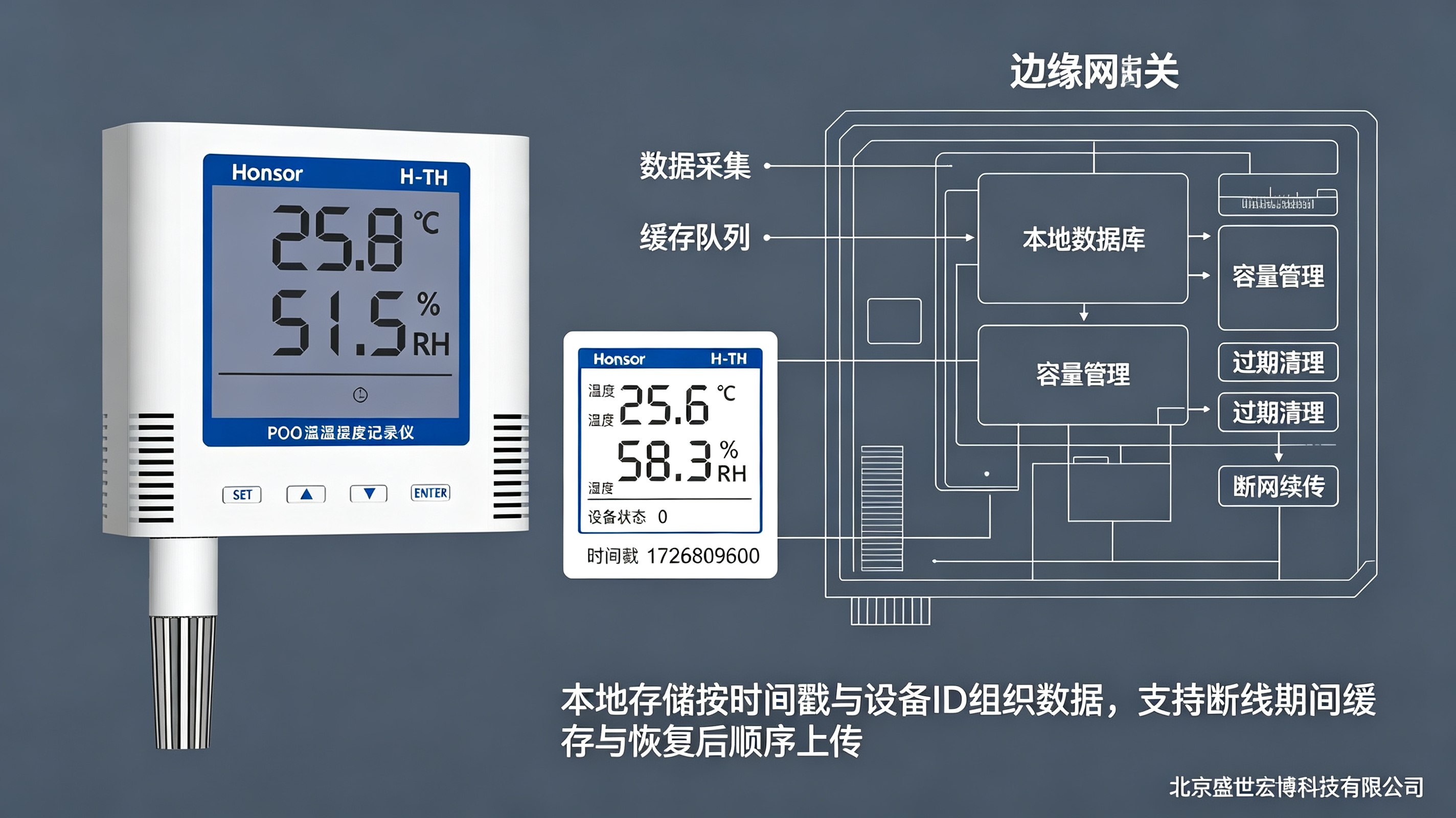

• 边缘网关聚合（混合态）：多路 RS485/模拟量进边缘网关，统一转 Modbus TCP 或 MQTT 上送。适合多协议存量、后续上云。

现场常见做法：新点位直接上以太网，旧点位并行运行过渡层，跑通后逐步下线 RS485，避免一次性割接风险。

二、网络规划：先划域，再分址

• 独立监测 VLAN：环境感知网与业务网、办公网隔离，管理面与采集面可分平面。汇聚到工业 PoE 接入交换机，上联核心/汇聚，关键节点双上联。
• IP 与命名：静态分配或 DHCP 保留，建立《点位—IP—机柜—从站ID—寄存器映射》对照表。避免自动分配导致采集端配置漂移。
• 子网与路由：单厂区扁平网即可；跨园区走路由，注意返回路径与防火墙策略。采集端白名单放行 502/TCP、161/UDP，限制管理界面访问源。
• PoE 预算：按端口功率×1.5 冗余核算，独立动环交换机或专用 PoE 刀片，关键端口设供电优先级 Critical；超距节点用 PoE 光纤收发器或本地 DC 备份。

三、物理部署与布线

• 拓扑变更：RS485 手拉手总线 → 星型/树型，每台设备就近接入接入交换机端口。原总线末端不再回拉。
• 网线：Cat6 及以上，工业级护套，走弱电井/桥架，与动力电缆、变频回路隔离≥30cm 或分槽；屏蔽层机柜端单点接地，RJ45 屏蔽壳接交换机/机柜地。
• 距离约束：以太网单段≤100m，超距加交换机级联或光纤介质转换，不要在铜缆上硬拉超距。
• 安装位：距地 1.5–2m，避开空调直吹、门缝气流、热源；机柜微环境在进/出风面布点，露点防凝露区域加密。
• 供电：PoE 供电时确认传感器支持 802.3af/at，交换机使能 PoE，关闭端口节能；非 PoE 型号本地 DC 24V 供电，电源回路与通信回路分离。

四、协议转换层配置（过渡方案关键）

1. 串口侧参数逐位对齐

波特率、数据位 8、停止位、校验位必须与传感器一致；整条总线参数统一，混速设备需分段或分网关。

2. 工作模式选对，别用裸透传替代协议转换

• Modbus 网关模式（推荐）：网关/串口服务器作 RTU master，以太网侧暴露 Modbus TCP server（端口 502 或映射端口）。MBAP 头由网关生成，Unit ID↔RTU 从站地址映射要核对。
• RTU-over-TCP 隧道模式：TCP 载荷内仍是 RTU 帧，采集端按串口帧处理，需确认上位机/库支持，否则自研封装。
• 透明 TCP 透传模式：把串口字节流打包进 TCP 连接。风险点——帧边界靠超时/定界，Modbus 多事务并发时易截断、串包，SCADA 高速轮询时总线侧仍是半双工串行，需边缘缓存/代理轮询，不建议直接暴露给多客户端。

3. 多从站映射与轮询

• 网关侧配置从站列表、寄存器范围、轮询周期、超时、重试；SCADA/采集端按 IP+端口+Unit ID 访问，不要把原总线轮询逻辑原样搬成高并发 TCP 请求——网关后端仍是单总线串行，聚合缓存后应答。
• 寄存器模型：保持寄存器地址偏移、字节序、×10 缩放与原 RTU 一致，平台侧标签逐一核对，别照搬文档。

4. 原生以太网侧

• 传感器使能 Modbus TCP，固定端口 502，关闭未用协议面；SNMP v2c/v3 社区名/视图限制，Trap/告警推送目标地址白名单。
• TCP Keepalive、连接超时、最大并发连接数按固件能力设限，避免采集端建连打满 PCB 池（前文已展开）。

五、割接与回退

1. 并行运行期：旧 RS485 采集链路保留，新以太网链路同步采集，比对数据一致性（温湿度偏差、时戳、质量位）≥72h。
2. 灰度切换：按区域/机房单元切采集源，联动策略先观察后生效，避免双链路同时触发联动造成空调/除湿机抖动。
3. 验收基线：单点在线率、采集周期、端到端时延、断网恢复（拔线≤5s/10s 阈值内重协商+补传）、网关转换时延、总线侧误码/CRC 错误计数。
4. 回退预案：保留原 RTU 采集配置与网关旁路；过渡层故障时，采集端切回旧数据源或直连网关串口侧调试口。配置备份、设备清单、IP 表随工单归档。

六、遗留 RS485 总线的现场处理

改造后未拆除的旧总线别悬空带电运行：

• 末端终端电阻保留在物理总线最远两端，离线分支断电隔离，避免 T 型分叉反射；
• 屏蔽层维持单端接地，拆除时做绝缘处理，防止碰壳；
• 过渡网关串口侧加隔离（≥1.5kV）和 TVS/GDT 防护，户外/配电间场景尤其要隔离，别把现场地电位差引入以太网侧。

七、常见返工点

• 网关当透传用，SCADA 直接高频轮询，总线侧拥塞、帧截断——改为网关侧边缘轮询+缓存。
• Unit ID 与 RTU 站号未映射，读到的错位寄存器——在网关层验证后再接平台。
• VLAN/ACL 未放通，502 通但 SNMP 被挡，排障时只测 TCP 漏测管理面。
• PoE 预算按端口标称算，未留余量，夏季机柜高温降额后端口掉电——按总功率池+优先级规划。
• 旧链路未并行验证就割接，回退时无配置备份——割接前导出两端配置。
• 地址冲突：新以太网设备默认 IP 相同，批量部署前先改出厂默认址再上电。

八、交付物清单

• 点位图+布线记录、IP/VLAN/端口对照表、PoE 预算表；
• 网关/串口服务器配置备份、寄存器映射表、采集周期与阈值策略；
• 割接方案、回退步骤、验收测试记录、运维监控指标（端口状态、PoE 功耗、TCP 连接数、网关转换错误率）。
