​精品 | 软包电池胀气鼓包因素

参考《浅析软包装锂离子电池胀气问题》《锂电池膨胀形成机制研究现状》

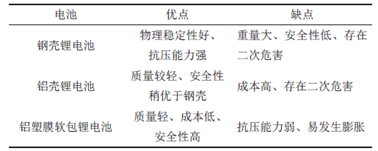

由于钢壳、铝壳锂电池发生爆炸时危害大，目前以铝塑膜为主要材料的软包装外壳渐渐成为主流。

由于软包铝塑膜电池易发生膨胀现象，膨胀气体的产生可分为正常产气和异常产气两种。

1、正常产气

指在电芯生产工艺过程中的化成工序，SEI膜的形成过程中伴随产生的，常称为化成产气。中国电子科技集团公司第十八研究所研究了正极、负极产气量对比与气体成分分析，得出电池出化成阶段产气主要集中在电池负极。

研究结果表明，

到达1.5 V 左右时，负极与电解液持续发生不可逆反应，生成物覆盖于负极表面；

2.5V以下，产气主要为H2和CO2；

2.5V以后，EC 少量开始分解，产物主要为C2H4；

3V后，电解液中DMC 和EMC 开始分解，产气除了C2H4外，还包含CH4和C2H6等烷烃；

电压超过3.8V，EC 分解的产物C2H4基本消失。

电压在3.0~3.5 V，化成过程产气量最大，表明在3.5 V时，为SEI 膜的主要成膜区。因此，3.5 V 以后由于SEI膜的阻隔作用，产气基本完成，产气量迅速下降。

2、异常产气

（1）是电芯本身成膜不稳定，在后续的循环过程中，负极表面的SEI 膜可能脱落或者变疏松，并进行SEI膜重构，伴随气体产生；

（2）是电芯内部水含量超标导致；

（3）是电池内短路导致异常产气；

（4）是高温存储过程产气；

（5）是过充过放产气。

其中，水含量超标和电池内短路是生产过程中经常出现的问题。

--【电池工艺】--

[1] 精品 |锂电池之正极配料

[2] 精品 |锂电池之负极配料和涂布

[3] 精品 |锂电池之对辊和分切

[4] 精品 |正极涂布

[5] 精品 |锂电池之入壳和滚槽

[7] 精品 |锂电池之封口和清洗

[8] 精品 |锂电池之化成和分容

--【电池设计】--

--【设计理论】--

--【电池材料测及评估标准】--

--【电池模型】--

--【电池测试】--

--【燃料电池】--
