Proe/Creo工程图——创建无截面半视图

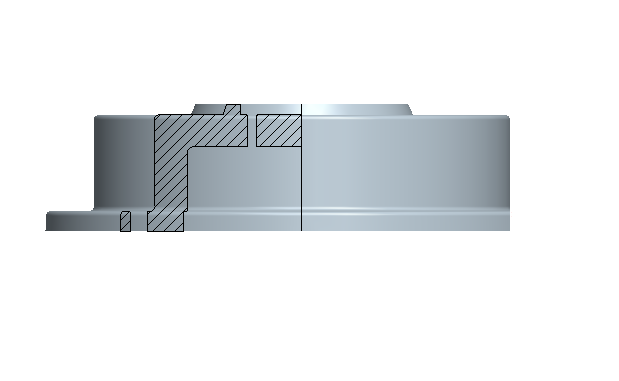

以下图为例简单介绍如何创建半视图。

方法：

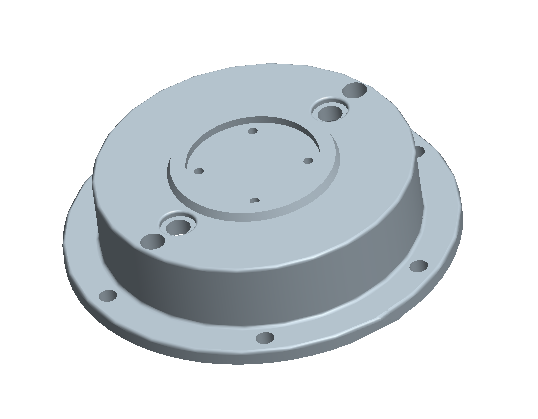

1.新建一个视图方向。创建如下的视图并将其保存，命名为VIEW.。

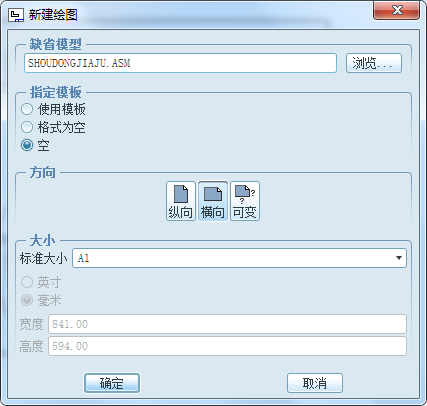

2.新建一个绘图文件。

插入一般视图，在弹出的绘图视图窗口中进行如下设置。

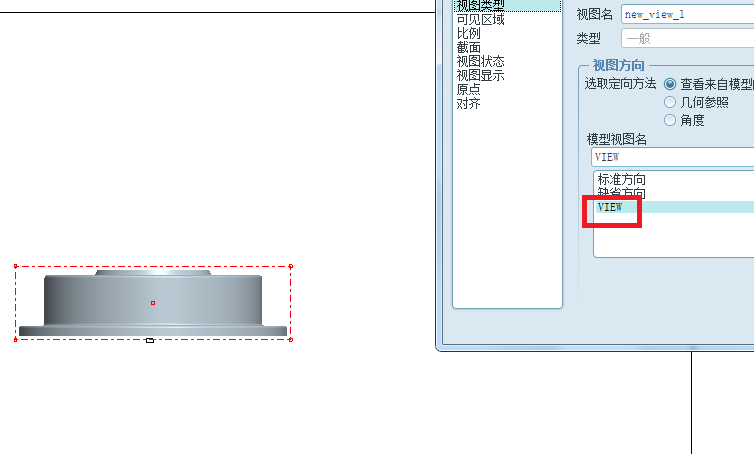

1）在绘图视图窗口的【视图类型】栏中选择之前创建VIEW，并应用。

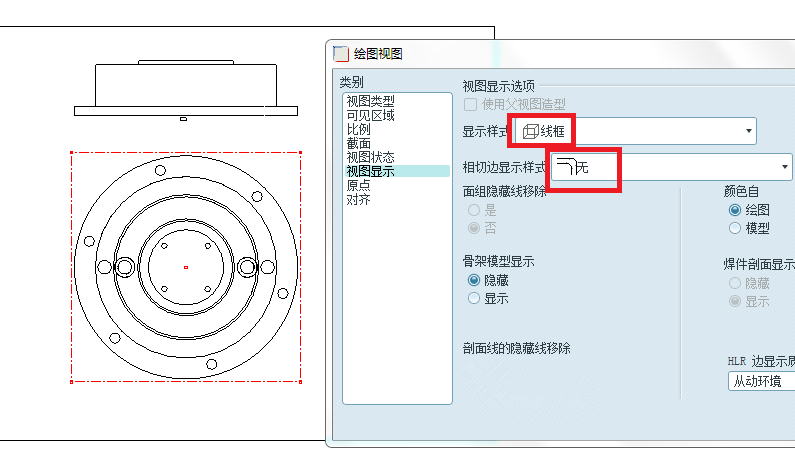

2）创建一个投影视图。选择第一个视图，鼠标右击选择【插入投影视图】，然后将其【视图显示】进行如下设置。

3）双击第二个视图（即投影视图），在弹出的绘图视图窗口中的【可见区域】栏中的视图可见性选择【半视图】。

4）打开基准平面显示按钮。

5）选择投影视图的DTM2基准平面作为【半视图参照平面】，可以单击【保持侧】设置箭头的方向，箭头指向哪个方向就保留哪个方向的视图。此外值得注意的是还可以设置对称线的类型。

3.完成。
