简易绘制，路易2020三维地质模型的创建

路易2020提供道路工程BIM正向设计解决方案，设计过程即建模过程，轻松得到三维BIM方案和施工图成果。

路易2020三维地质功能中，软件可以自动匹配相应的Excel表的内容进行数据的一个建立，也可以使用刚才配置的格式来进行一个建立。可以在编辑地质数据栏里面来看到相应的表格样式，以及里面的一些数据，直接对数据进行编辑修改，可以增加和删除行，以及勾选创建模型可以直接创建三维地质模型。下面看地质模型创建的具体操作。

01

新建地质模型

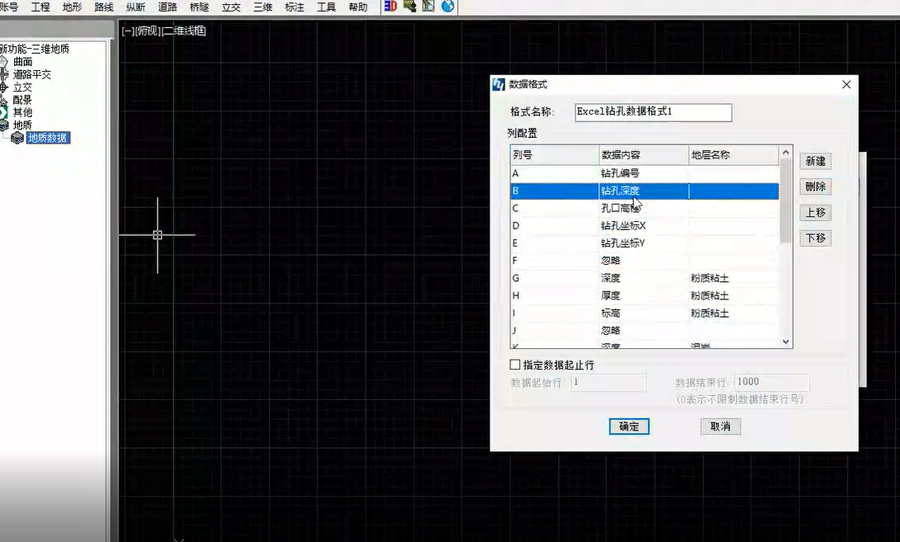

1）打开软件，在软件的工程管理菜单下面新加了“地质”的模块。点击右键——新建，可以设置地质数据的名称。同样的右键点击地质名称，可导入钻孔文件，选择该文件，软件支持钻孔的平面一览表以及轴线形式的预览表涉及的表格样式。选择平面一览表，在下方的表格样式里面可以点击修改编辑相应的表格样式。

2）在这里面数据里面可以选择相应的数据内容。以及其他名称可以直接进行输入。包括新建、删除、上移、下移操作，点击确定。

02

绘制钻孔平面图

1）直接点击地质模型——绘制，绘制到图面上，可以看到平面上生成了地质模型。

2）在地质模型里面可以显示钻孔的样式。点击右键地质数据——绘制钻孔平面图，可以看到钻孔的位置。可以设置钻孔平面图的样式、颜色、标记尺寸。可以看到相应的钻孔标记。

03

编辑地质模型特

在这个地质模型里面还可以模型的特性进行编辑。点击地质模型——特征。可以编辑模型的加密数据、地质模型的样式，以及三维里面显示颜色、填充颜色、填充比例等等。设置完后点击确定。

04

切换显示模式

点击地质模型——显示模式，在显示模式里面可以切换相应的地质显示模式。可以使用地质模式、钻芯模式、地质+钻芯模式。

05

三维地质模型展示

点击三维查看，框选我们要看的地质模型。到三维平台里面进行一个三维的展示。可以看到生成的这样一个地质模型。

三维地质模型的创建是设计中常用的功能，属性路易三维地质功能可更好的进行设计工作。
