关于PCIe,你不知道的是

作者头像
数据存储前沿技术
发布于 2025-02-11 11:24:40
发布于 2025-02-11 11:24:40
3100
举报

要点速览

  • PCIe 发展历程及未来Roadmap (1992-2030)
  • PCIe 市场成熟度和应用场景(Fig-3/4)
  • PCIe 6.0/7.0 版本规范及实现要则

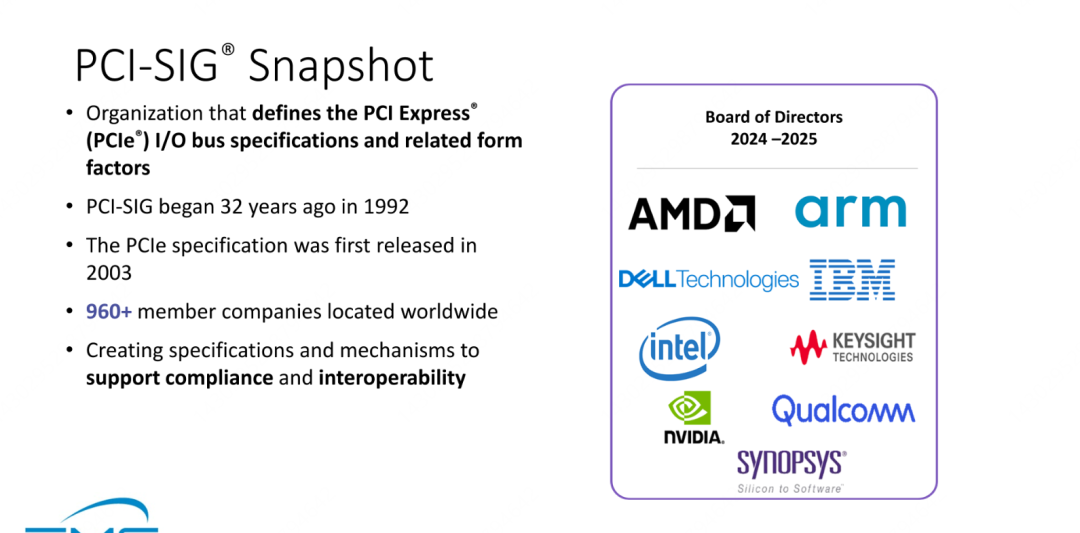

PCI-SIG 简介:
  • 组织职能定义 PCI Express (PCIe) I/O 总线规范及相关外形标准。
  • 历史
    • PCI-SIG 于 1992 年成立,已有 32 年历史
    • PCIe 规范首次发布于 2003 年
  • 规模全球有 960+ 家会员公司。
  • 使命制定规范与机制,以支持 合规性互操作性

右图展示了 2024-2025 年度董事会成员公司,包括 AMD、Intel、NVIDIA 等九大科技公司,体现了该组织在全球技术标准制定中的重要地位。

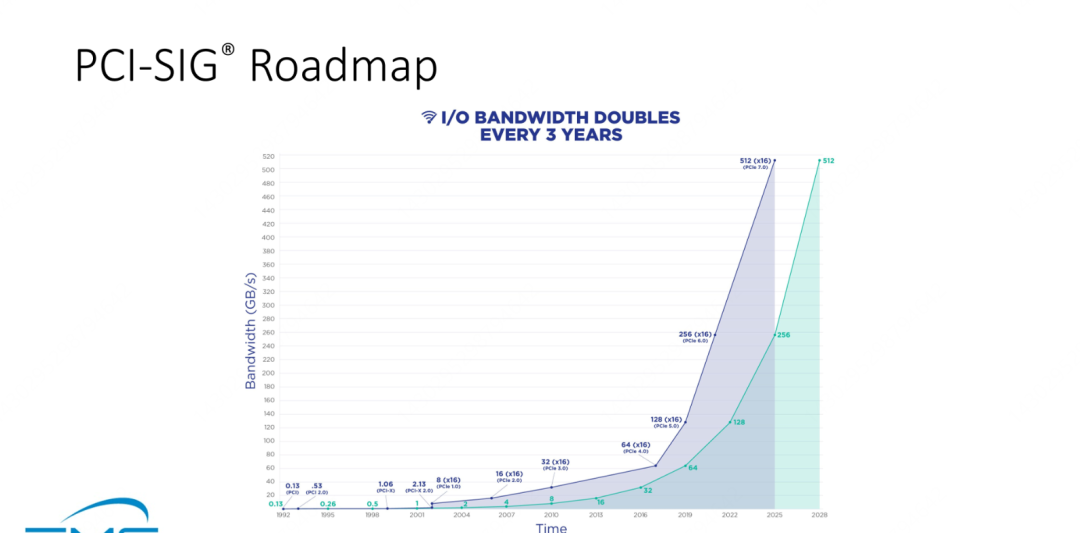

图片展示了 PCI-SIG 定义的 I/O 带宽发展路线图,明确指出 每 3 年带宽翻倍 的规律。从 1992 年的 PCI 规范到 2025 年即将实现的 PCIe 7.0,I/O 带宽增长了近 4000 倍,显示出技术发展的迅猛速度。这一趋势反映了 PCIe 技术对高性能计算、数据传输需求持续增长的支撑作用。

目前数据中心中最广泛使用的 PCI Express (PCIe) 代次是 PCIe 4.0PCIe 5.0

  1. PCIe 4.0
    • 已成为数据中心和企业服务器的主流选择。
    • 带宽64 GB/s(x16 通道)。
    • 应用广泛用于支持高性能存储(如 NVMe SSD)、GPU 加速计算和网络接口卡(NIC)。
    • 稳定性技术成熟,软硬件生态完善。
  2. PCIe 5.0
    • 新一代数据中心逐步采用 PCIe 5.0,尤其在高性能计算(HPC)和 AI 加速领域。
    • 带宽128 GB/s(x16 通道),是 PCIe 4.0 的两倍。
    • 优势满足对高吞吐和低延迟的需求,如大规模 AI 模型训练和数据密集型任务。
    • 应用用于新一代服务器平台(如 Intel Sapphire Rapids 和 AMD EPYC Genoa),以及新型存储和 GPU。

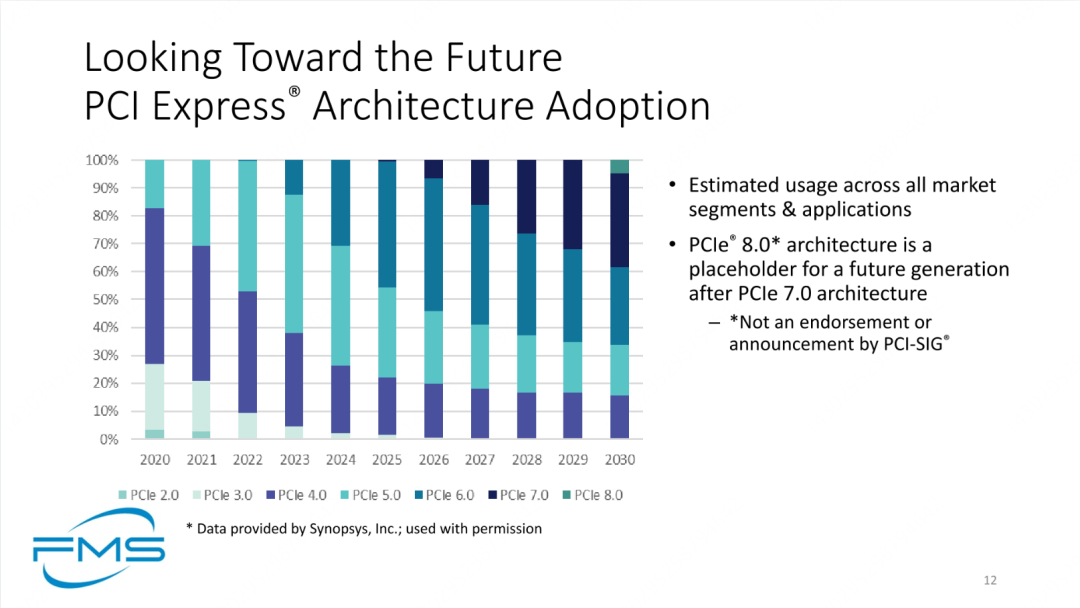

PCIe 市场成熟度

  • PCIe 4.0 和 5.0
    • 2020-2025 年PCIe 4.0 和 PCIe 5.0 的市场份额快速上升,并逐渐成为主流标准。
  • PCIe 6.0 和 7.0
    • 2025-2030 年PCIe 6.0 开始大规模采用,PCIe 7.0 将逐渐普及并接替前代标准。
  • PCIe 8.0
    • 预测出现在 2030 年 以后,可能会进一步提升带宽和传输性能。

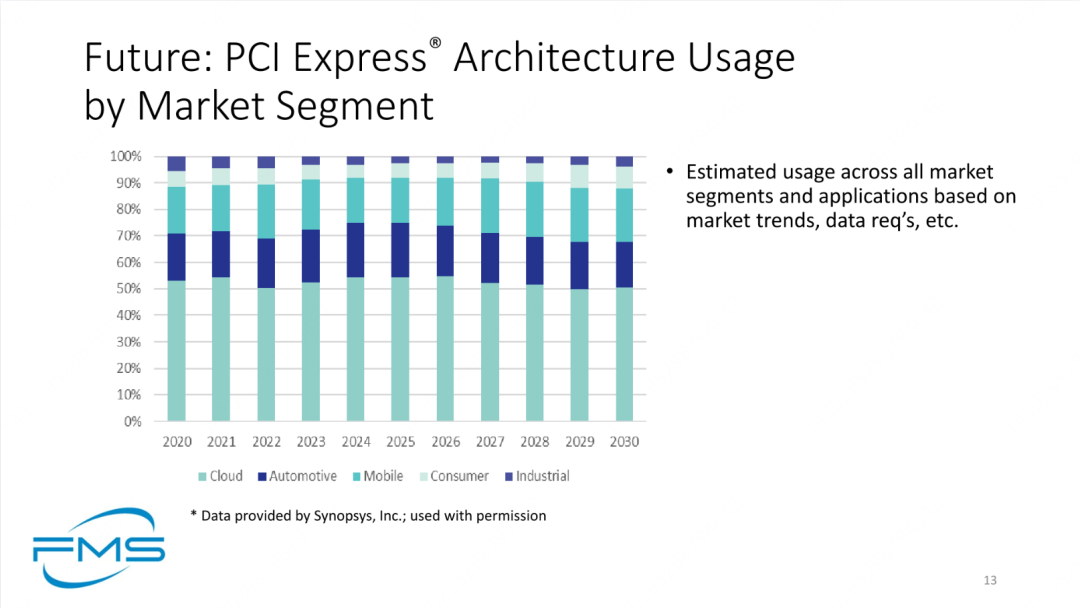

PCIe 行业场景

  • 云计算(Cloud)
    • 云计算占据最大份额(超过 50%),预计将继续主导 PCIe 架构的应用市场,特别是在数据中心和服务器领域。
  • 汽车(Automotive)
    • 汽车市场的 PCIe 采用率稳步上升,从 2020 年的较低水平逐渐增加,反映出汽车行业在 AI 和高级驾驶辅助系统(ADAS)中的需求增长。
  • 移动设备(Mobile)
    • 移动市场份额维持稳定,占比接近 10%-20% 左右,主要应用于智能设备和高效互联技术。
  • 消费类电子(Consumer)
    • 消费电子市场占据稳定份额,逐步扩大,体现了 PCIe 技术在家庭设备和个人电脑中的持续应用。
  • 工业(Industrial)
    • 工业市场采用率呈现缓慢增长趋势,随着工业自动化和物联网(IoT)的发展,PCIe 技术的重要性逐渐提升。

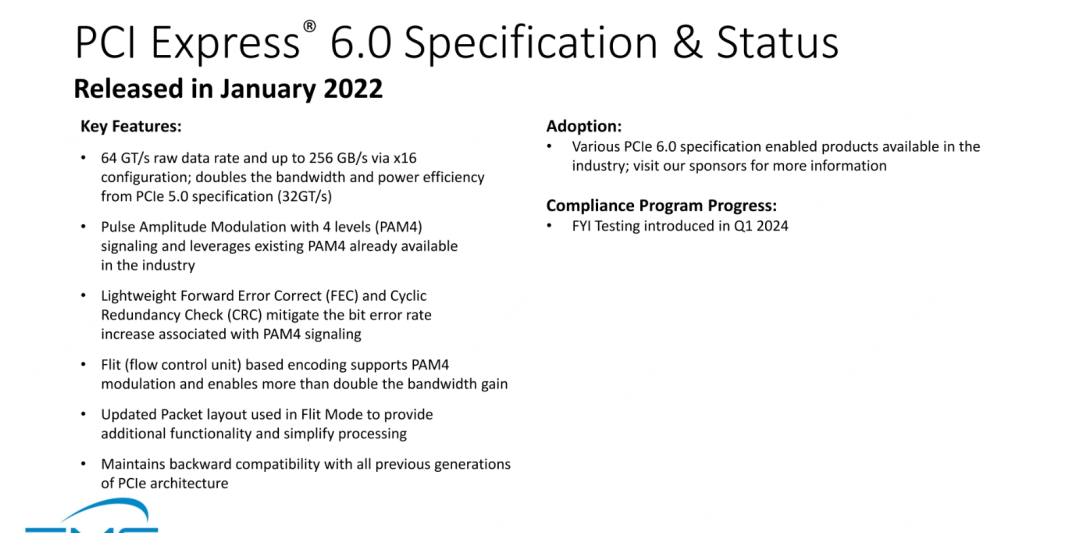

PCIe 6.0

PCIe 6.0 于 2022 年发布,通过 PAM4 调制FEC 纠错 技术,使带宽与效率再次翻倍,达到 256 GB/s。PCIe 6.0 在提高传输速率的同时,确保了向后兼容性,并简化了数据包处理。合规性测试将在 2024 年初进行,标志着新标准在行业内的进一步推广和应用。

主要特点:

  1. 数据速率与带宽
    • 原始数据速率为 64 GT/s,x16 配置下最高可达 256 GB/s,相比 PCIe 5.0 的 32 GT/s 翻倍。
  2. 调制技术
    • 使用 4 级脉冲幅度调制 (PAM4) 进行信号传输,充分利用当前行业内已存在的 PAM4 技术。
  3. 错误修正
    • 采用轻量级 前向纠错 (FEC)循环冗余校验 (CRC),降低 PAM4 信号中伴随的比特误码率增加问题。
  4. 编码优化
    • 基于 Flit (流控制单元) 的编码,支持 PAM4 调制,从而使带宽增益翻倍。
  5. 数据包结构更新
    • Flit 模式 中更新了数据包布局,提供额外功能,简化数据处理。
  6. 向后兼容性
    • 与 PCIe 架构的所有先前版本保持向后兼容性。

    ---

PCIe 传输速率每代次翻倍,是否具有可持续性?

PCIe 传输速率每代次翻倍的趋势虽然已持续了数十年,但其 可持续性 逐渐面临多方面的挑战。从技术和物理层面来看,这一增长趋势并非无限持续。

要确保传输速率的持续增长,以下技术将发挥重要作用:

  1. 先进信号调制如 PCIe 6.0 采用的 PAM4 调制 技术,在未来可能进一步优化或引入更复杂的信号编码。
  2. 光互连技术替代铜线传输的部分限制,光纤互连可实现更高带宽和更低功耗。
  3. 封装与材料创新通过改进主板布线、半导体材料和封装技术,减少信号损耗。
  4. 更高效的错误纠错技术优化 FEC 和 CRC 等技术,降低高速传输的误码率。

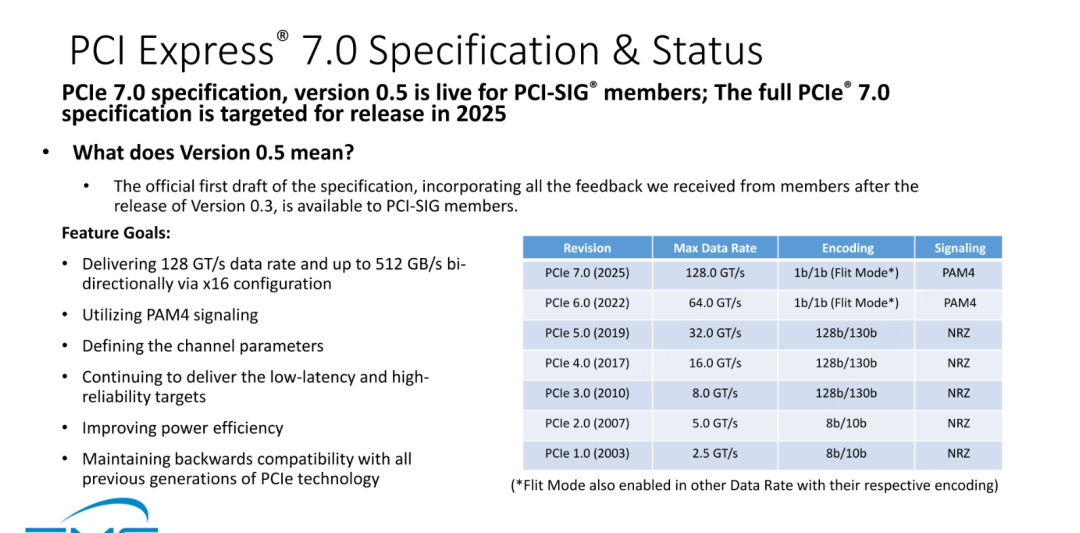

PCIe 7.0

PCIe 7.0 规范,版本 0.5 已对 PCI-SIG 成员开放;完整的 PCIe 7.0 规范计划于 2025 年发布

主要目标:

  1. 提供 128 GT/s 数据速率和 512 GB/s(x16 通道下双向传输带宽)。
  2. 使用 PAM4 信号传输 技术。
  3. 定义新的通道参数。
  4. 保持低延迟和高可靠性目标。
  5. 提高 功率效率
  6. 向后兼容与所有前代 PCIe 技术保持兼容性。

---

如何理解PCIe规范中的 Encoding 和 Signaling 两个技术?

在 PCIe 规范中,Encoding(编码)Signaling(信号传输) 是数据传输的关键技术,它们决定了 PCIe 通道如何以高效和稳定的方式传输数据。以下是对这两个概念的详细解释:

1. Encoding(编码)

定义: 编码是将数据转换为适合传输的格式,以确保数据完整性并减少错误发生。它通常包括添加冗余信息、控制位或转换数据结构,使其更适合传输信道的物理特性。

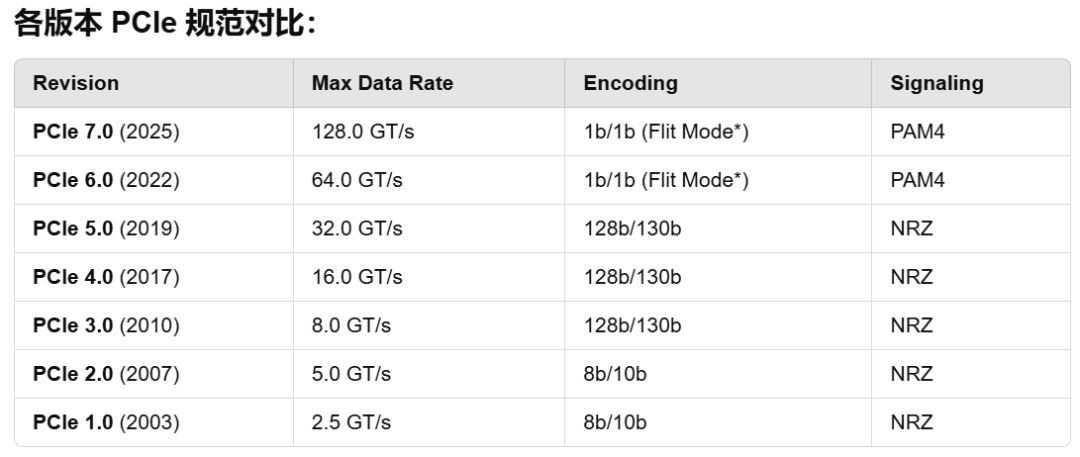

PCIe 不同代次的编码技术:

版本

编码

说明

PCIe 1.0/2.0

8b/10b

- 将每 8 位数据编码成 10 位,确保信号均衡和时钟同步。- 20% 的传输带宽用于冗余编码。

PCIe 3.0-5.0

128b/130b

- 将 128 位数据编码为 130 位,仅 1.5% 的带宽开销。- 减少了编码冗余,提升了效率。

PCIe 6.0/7.0

1b/1b (Flit Mode)

- 数据以 Flit 模式 编码,数据与控制信息以固定单元传输,消除传统编码开销。

Flit 模式(Flow Control Unit):

  • PCIe 6.0 引入的编码机制,每个数据流分成固定大小的单元(Flit),适配新的 PAM4 信号传输
  • Flit 模式简化了数据传输中的控制与调度,进一步提高了带宽利用率。
2. Signaling(信号传输)

定义: 信号传输是指如何在物理层通过电气信号传输数据,主要涉及信号调制技术,如 NRZPAM4

主要信号传输技术:
  1. NRZ(Non-Return-to-Zero)
    • 每个比特用两个电平表示:高电平表示 "1",低电平表示 "0"。
    • 优点:简单、可靠,适用于较低速率信号传输。
    • 应用:PCIe 1.0 到 PCIe 5.0 使用 NRZ。
  2. PAM4(Pulse Amplitude Modulation 4-Level)
    • 每个比特周期内使用 4 个电压等级,可表示 2 比特(00、01、10、11)。
    • 优势:在相同频率下传输 两倍数据,带宽效率翻倍。
    • 挑战:信号的噪声容限较低,容易受到误码影响,需要 前向纠错 (FEC) 技术配合。
    • 应用:PCIe 6.0 和 PCIe 7.0 引入 PAM4 信号传输。

Encoding 与 Signaling 的关系:

  • Encoding:侧重于数据的格式和结构,主要减少误码、同步信号,并提高传输效率。
  • Signaling:关注数据的物理传输方式,决定了数据传输速率和带宽效率。

例如:

  • 在 PCIe 6.0 中,1b/1b 编码 配合 PAM4 信号,实现了高效的数据传输,使带宽在 PCIe 5.0 的基础上翻倍。
小结:
  • Encoding(编码) 确保数据传输的可靠性和高效性,从 8b/10bFlit 模式,PCIe 逐渐减少了编码开销。
  • Signaling(信号传输) 通过不同的调制方式(如 NRZPAM4),提高了数据传输速率和带宽效率。
  • PCIe 技术通过编码和信号传输的持续优化,克服了带宽瓶颈,推动了每代 PCIe 规范的带宽翻倍。

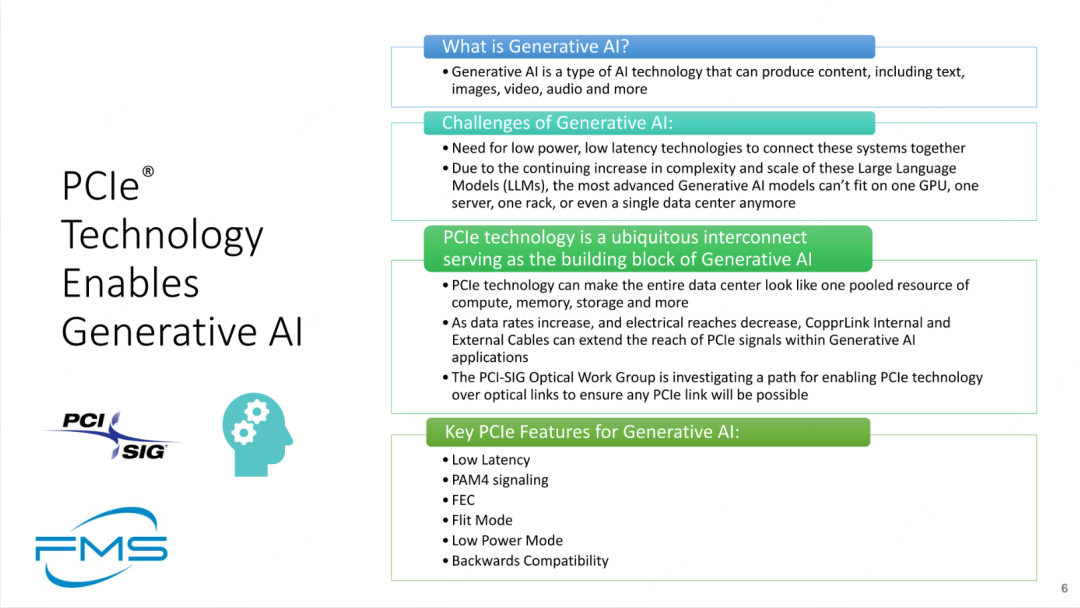

图片介绍了 PCIe 技术 如何支持生成式 AI 的发展:

  1. 解决生成式 AI 在连接复杂系统时所需的 低功耗低延迟 挑战。
  2. PCIe 技术作为核心互联,可以将数据中心资源池化,提升整体性能和效率。
  3. PCIe 提供了关键功能,如 PAM4 信号FEC低功耗模式,使其成为支持大型生成式 AI 模型的基础技术。
  4. 未来通过光学链路等创新,PCIe 技术将继续突破物理限制,满足生成式 AI 更高的数据传输需求。

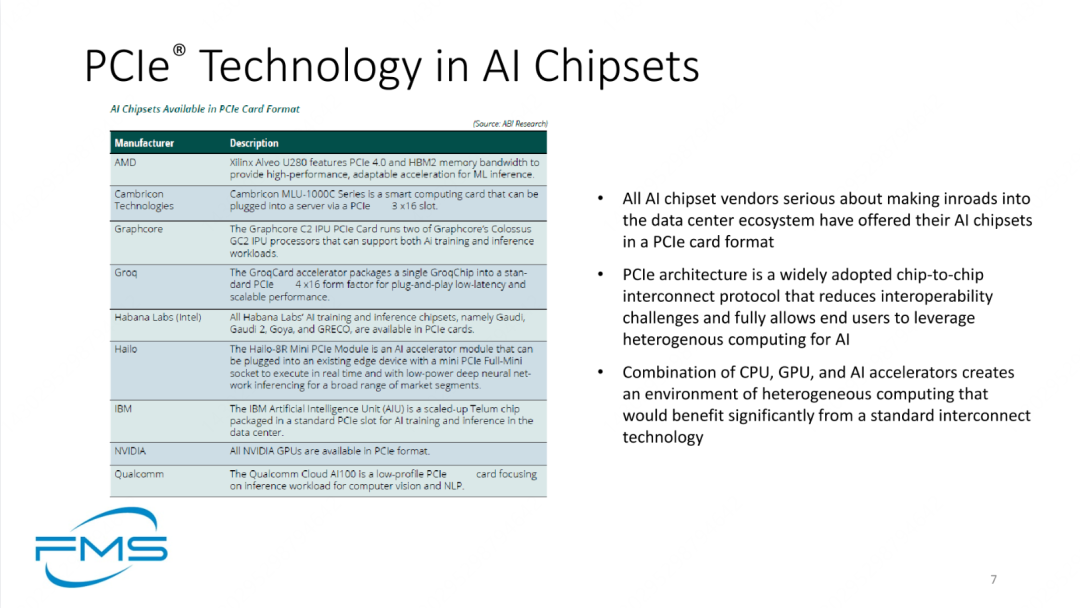

PCIe 在AI芯片场景的应用前景

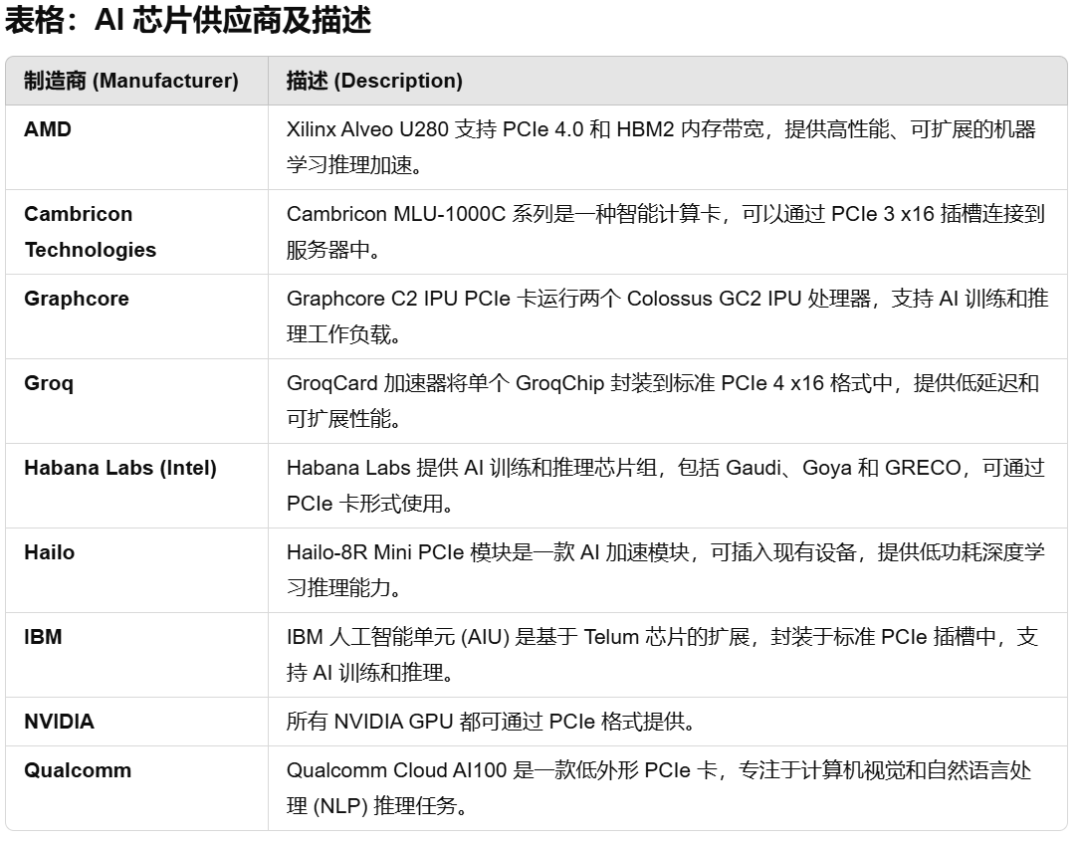

  • 数据中心生态系统中的 AI 芯片: 所有有意进入数据中心市场的 AI 芯片供应商都提供了 PCIe 卡格式 的产品。
  • PCIe 架构的优势: PCIe 是一种广泛采用的芯片间互联协议,减少了互操作性挑战,帮助用户实现 异构计算(结合 CPU、GPU 和 AI 加速器)。
  • 异构计算环境: 通过 CPU、GPU 和 AI 加速器的组合,基于标准化的 PCIe 互联技术,极大提升了异构计算的效率和性能。

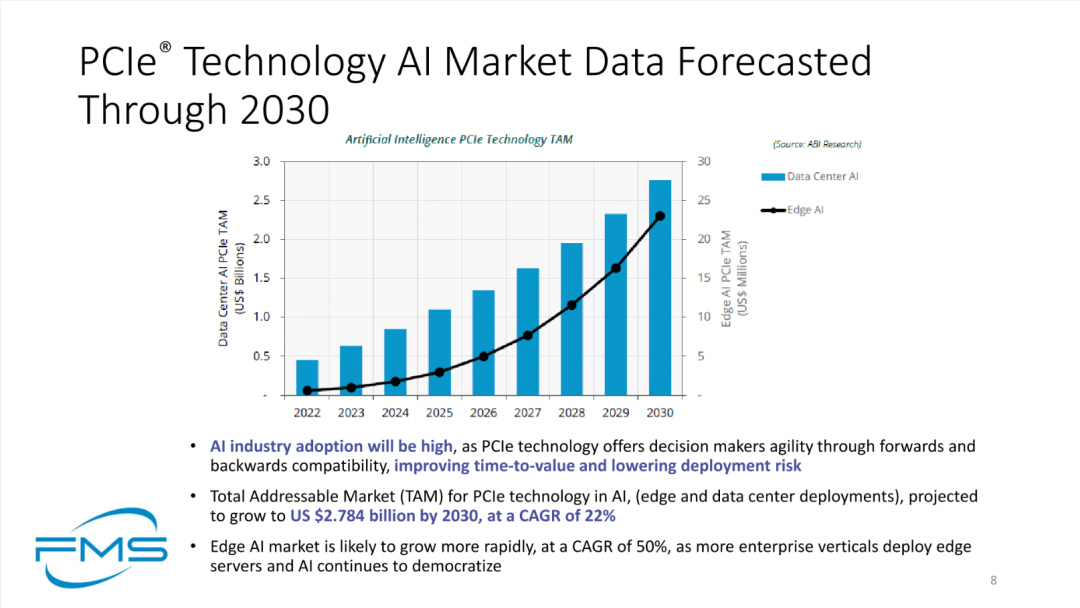

图片展示了 PCIe 技术在 AI 市场中的增长趋势,尤其是 数据中心 AI边缘 AI 两个细分领域。

  • 数据中心 AI:市场规模稳步增长。
  • 边缘 AI:市场增速更快,预计到 2030 年将成为一个重要增长点。

PCIe 技术通过其 高带宽低延迟兼容性 特性,将成为支持 AI 技术广泛部署和增长的重要基石。

  • AI 行业采用率将会很高
    • PCIe 技术凭借前向和后向兼容性,帮助决策者提高灵活性,缩短部署周期,降低部署风险。
  • 整体市场规模(TAM)预测
    • 2030 年,PCIe 技术在 AI 市场(包括边缘 AI 和数据中心 AI)的总可用市场预计将增长至 27.84 亿美元,年均复合增长率(CAGR)达 22%
  • 边缘 AI 市场的快速增长
    • 边缘 AI 市场预计将以 50% 的年均复合增长率(CAGR) 增长,原因是越来越多企业行业部署边缘服务器,同时 AI 技术的普及持续推进。

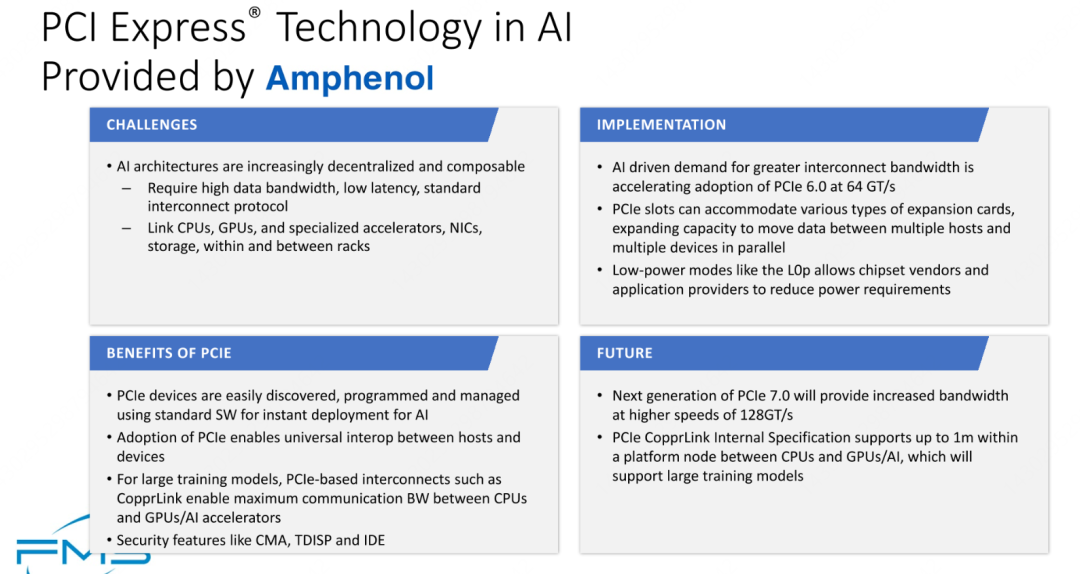

挑战(CHALLENGES):

  • AI 架构 越来越分布式和可组合:
    • 需要高数据带宽、低延迟和标准互联协议。
    • 链接 CPU、GPU 和专用加速器、网络接口卡(NIC)及存储设备,机架内外 的数据传输。

实现(IMPLEMENTATION):

  • AI 驱动对更高互联带宽的需求,加速了 PCIe 6.0(速率达 64 GT/s)的采用。
  • PCIe 插槽 支持多种扩展卡,增强了在多个主机和设备间并行传输数据的能力。
  • 低功耗模式(如 L0p)帮助芯片供应商和应用提供商降低功耗需求。

PCIe 的优势(BENEFITS OF PCIE):

  1. 设备易发现与管理
    • PCIe 设备可以通过标准软件实现快速发现、编程和部署。
  2. 通用互操作性
    • PCIe 技术的采用实现了主机与设备间的 通用互联
  3. 大规模训练模型
    • PCIe 基于互联(如 CopprLink)最大化了 CPU 与 GPU/AI 加速器 之间的通信带宽。
  4. 安全特性
    • 提供 CMATDISPIDE 等安全功能。

未来(FUTURE):

  1. PCIe 7.0
    • 下一代 PCIe 7.0 将提供更高的带宽,速率达 128 GT/s
  2. CopprLink 内部规范
    • 支持在 1 米 范围内的 CPU 和 GPU/AI 互联,支持 大规模训练模型 的传输需求。
